양수발전(PSH)은 장주기 에너지 저장의 핵심으로, 재생에너지 발전이 증가함에 따라 빠른 응답, 주파수 조정 지원 및 전력망 안정성을 제공합니다. 그러나 많은 양수발전 시설은 오늘날의 빈번한 반복 운전, 신속한 운전 모드 전환 및 최신 사이버보안 요구 사항에 맞춰 설계되지 않은 노후 제어 시스템과 장비에 여전히 의존하고 있습니다. 에머슨의 Ovation™ 자동화 플랫폼은 터빈, 펌프 터빈, 모터 발전기, 유압 시스템 및 플랜트 보조 설비(BOP)의 제어를 안전하고 유연하며 복원력 있는 아키텍처로 통합하여 양수발전 운영을 현대화합니다. 그 결과 운영 신뢰성이 향상되고 유닛 간 협조가 더욱 긴밀해지며, 운전 모드 전환이 더 안전해지고 양수 및 발전 모드 모두에서 시스템 동작에 대한 가시성이 향상됩니다.
양수 발전이란 무엇입니까?

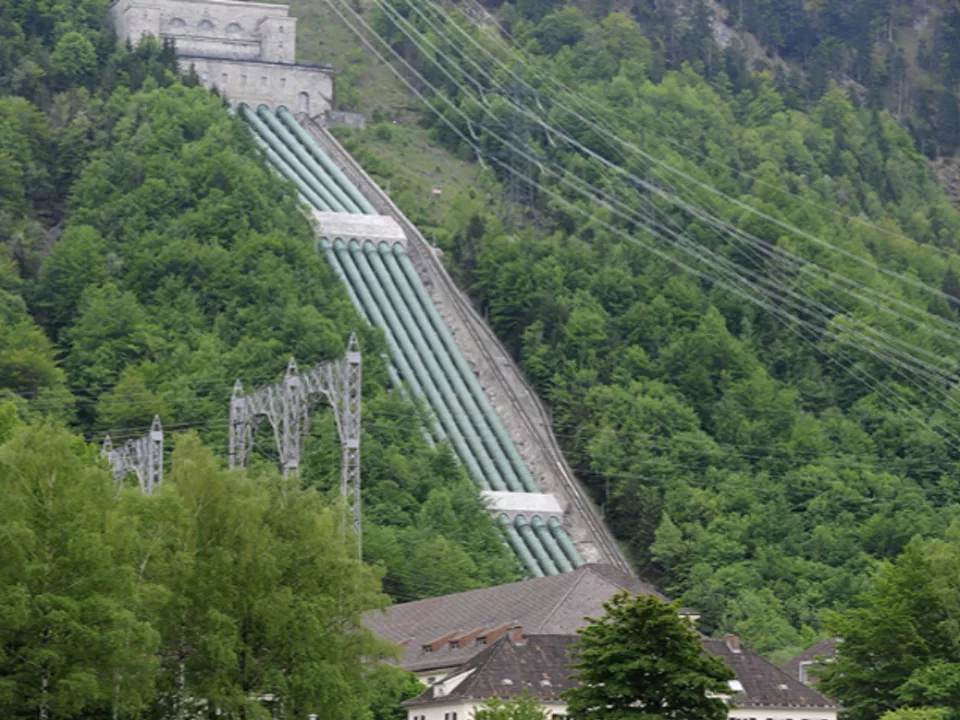

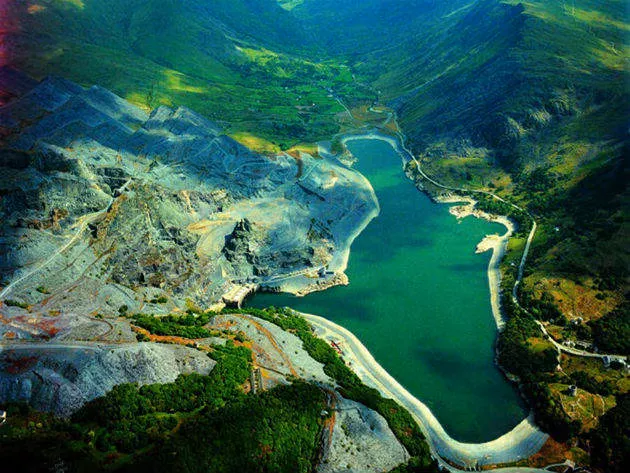

양수발전(양수식 수력발전이라고도 함)은 고도가 서로 다른 두 저수지 사이에서 물을 이동시켜 에너지를 저장하는 방식입니다. 전력 수요가 적거나 재생에너지 발전량이 남는 시기에는 발전소가 양수 모드로 작동하여 하부 저수지의 물을 상부 저수지로 끌어올립니다. 전력 수요가 많은 시기에는 발전소가 발전 모드로 전환하여 물을 아래로 흘려보내 발전 유닛에서 전력을 생산합니다.
현대식 양수발전 시설은 일반적으로 가역식 펌프 터빈과 모터 발전기 세트를 사용하며, 이러한 설비는 운전 모드 사이를 신속하고 안전하게 전환할 수 있어야 합니다. 이러한 전환에는 유압 시스템, 전기 시스템 및 기계 장비 간의 복잡한 상호 작용이 포함됩니다. 따라서 신뢰할 수 있고 반복 가능한 성능을 위해서는 자동화가 매우 중요합니다.
오늘날 양수발전 시설이 직면한 과제
많은 양수발전(PSH) 유닛은 여전히 유연한 운전에 필요한 정밀도, 사이버보안 기능 및 진단 기능을 갖추지 못한 수십 년 된 조속기, 여자 장치 및 아날로그 계측 기기에 의존하고 있습니다.
전력망의 변동성이 커짐에 따라 양수발전 유닛은 당초 설계 시 예상했던 것보다 훨씬 자주 기동, 정지, 동기화 및 유동 방향 전환을 수행해야 합니다. 이로 인해 장비 마모가 증가하고 긴밀하게 동기화된 제어가 필요합니다.
Reversible units require precise coordination between electrical and hydraulic systems to manage torque, speed, synchronization, and loading across both pumping and generating modes.

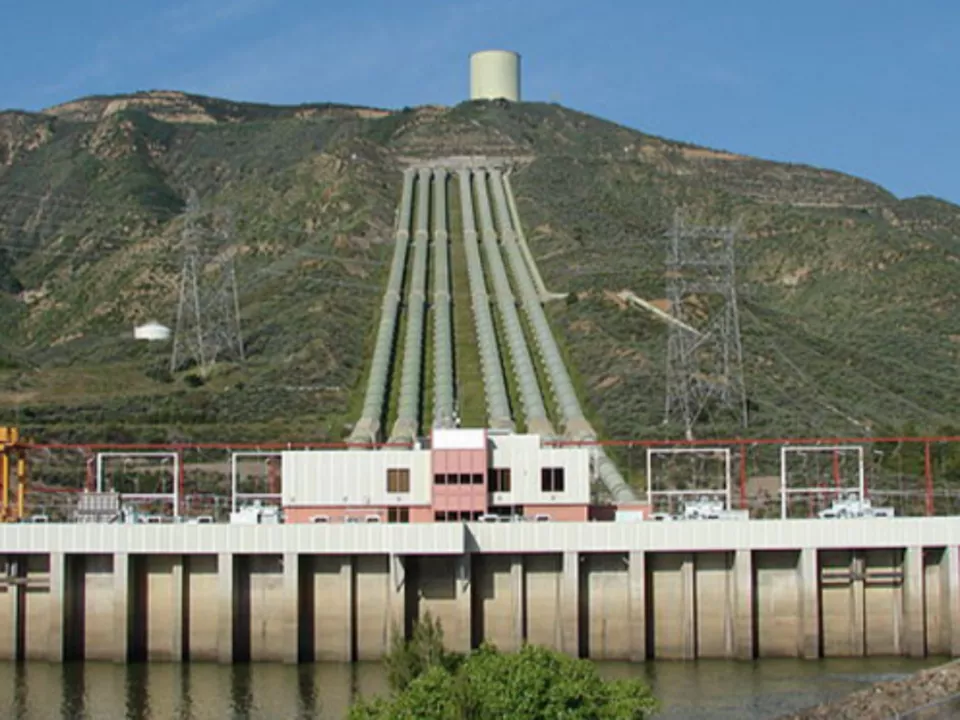

수압관, 서지 탱크, 게이트 및 밸브 등 대형 수리 구조물은 압력 변동을 억제하고 장비의 피로 누적이나 효율 저하를 방지하도록 정밀하게 제어해야 합니다.
양수발전 시설은 최신 NERC CIP 요구 수준을 충족해야 하며, 중앙 집중식 설비군 운영이나 원격 지원을 위해 보안 연결이 필요한 경우가 많습니다.
운영자는 상류 및 하류 수위, 유닛 성능, 진동, 효율 변화 추세 및 전반적인 설비 상태를 통합적으로 파악하기 어려울 수 있습니다.
에머슨의 양수발전 역량

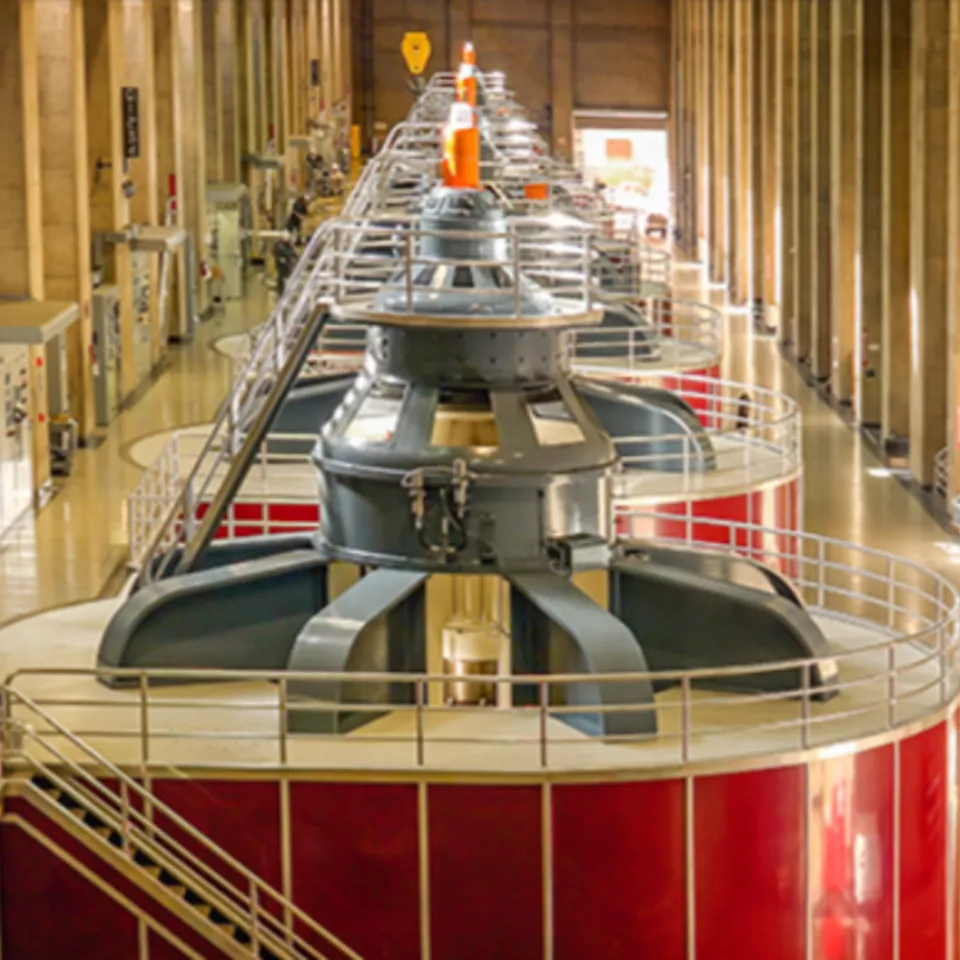

터빈 및 펌프 터빈 제어
- 가역식 펌프 터빈의 동작 특성에 맞게 설계된 고급 조속기 알고리즘
- 양수 모드와 발전 모드 간의 원활하고 예측 가능한 전환
- 위켓 게이트와 유량 제어의 연계 조정
- 장비를 보호하기 위한 과속 및 폭주 방지
- 시스템 출력과 응답을 최적화하기 위한 다중 유닛 간 협조
양수발전에 에머슨을 선택해야 하는 이유는 무엇입니까?
에머슨과 Ovation 자동화 플랫폼은 복잡한 수력발전 조건에 맞춰 특별히 구축된 통합 환경에 제어, 전기, 유압 및 기계 분야의 전문 지식을 결합합니다. 에머슨은 수력발전 현대화 분야의 오랜 경험과 발전 분야의 깊이 있는 전문 지식을 바탕으로 운영자에게 다음과 같은 이점을 제공합니다.
대규모 양수발전 및 가역식 유닛 시스템 분야에서 검증된 경험
펌프 터빈, 모터 발전기 및 유압 시스템 제어의 긴밀한 연계
장비에 가해지는 부담을 줄이면서 예측 가능하고 반복 가능한 운전 모드 전환
단일 유닛 발전소 또는 대규모 다중 유닛 설비군을 위한 확장 가능한 아키텍처
통합 플랫폼을 통한 엔지니어링 및 유지보수 간소화
변화하는 전력망 요구에 대응하는 최신 사이버보안 및 원격 기능
에머슨은 양수발전 시설이 안정적이고 유연한 발전 용량을 제공할 수 있도록 지원하며, 재생에너지 비중이 높은 에너지 시스템에서도 전략적 자산으로 계속 기능할 수 있도록 보장합니다.
양수발전 자동화에 관해 자주 묻는 질문
터빈, 펌프 터빈, 모터 발전기, 유압, 전기 및 보조 시스템을 조정하여 양수 모드와 발전 모드 모두에서 안전하고 효율적으로 운전할 수 있도록 합니다.
고급 제어 알고리즘은 게이트 위치, 모터/발전기 제어, 밸브 순차 제어, 동기화, 부하, 압력 변화 및 수압 과도 현상을 관리하여 원활하고 반복 가능한 운전 모드 전환을 구현합니다.
변동성이 큰 풍력 및 태양광 발전이 확대됨에 따라 전력망 안정화에 도움이 되는 장주기 에너지 저장 및 신속한 응답 서비스를 제공합니다.
Ovation 자동화 플랫폼은 전기 및 유압 시스템을 정밀하게 연계하여 빈번한 반복 운전 중 발생하는 급격한 압력 상승, 기계적 부하 및 마모를 줄입니다.
양수발전에서는 가역식 펌프 터빈의 동작, 모터 발전기 운전 및 빈번한 반복 운전을 통합적으로 관리해야 합니다. 이 모든 것에는 고급 자동화 전략이 필요합니다.
예. 에머슨과 Ovation 자동화 플랫폼은 단계적 현대화를 지원하고 기존 장치와 연동하여 장시간 가동 중단 없이 점진적으로 업그레이드할 수 있도록 합니다.
