밸브 및 액추에이터

트랜스듀서

고성능 Fisher™ 전기 공압식 트랜스듀서는 안정적이고 정확한 밸브 작동을 제공합니다.

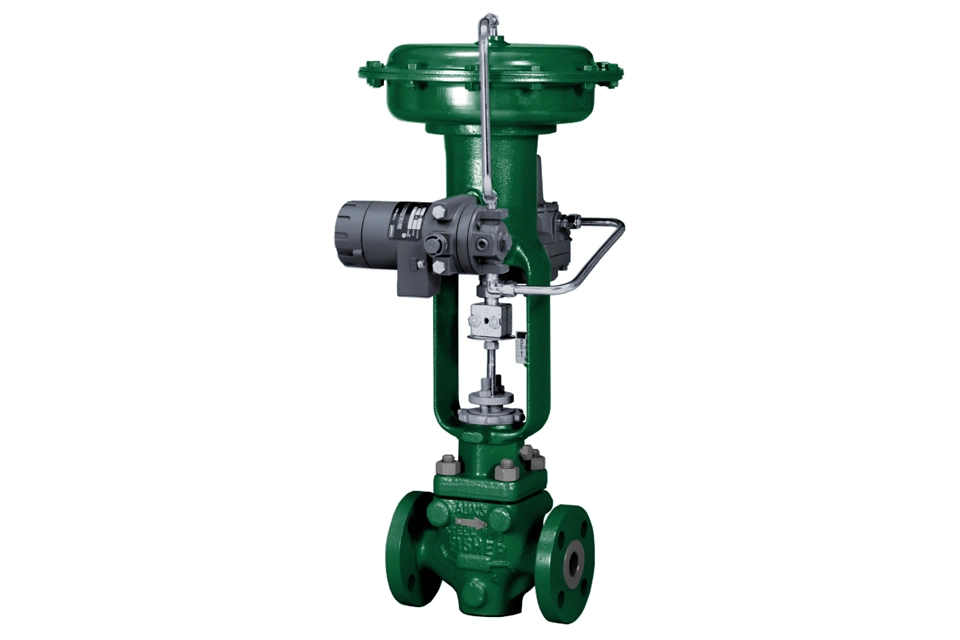

Transducers

트랜스듀서란 무엇입니까?

전기 공압(I/P) 트랜스듀서는 4-20mA 전류 입력을 비례 압력 출력으로 변환합니다. I/P는 전류 대 압력(I-to-P)의 경우 약식입니다. 일체형 공압 릴레이는 추가 부스터 또는 포지셔너 없이 공압 제어 밸브 어셈블리를 구동하는 데 필요한 대용량을 제공합니다. 또한 이 트랜스듀서는 출력이 공압 포지셔너 또는 기타 공압 기기와 같은 작은 볼륨 챔버로 전송될 때 안정적이고 정확한 작동을 제공합니다.

작동 방식

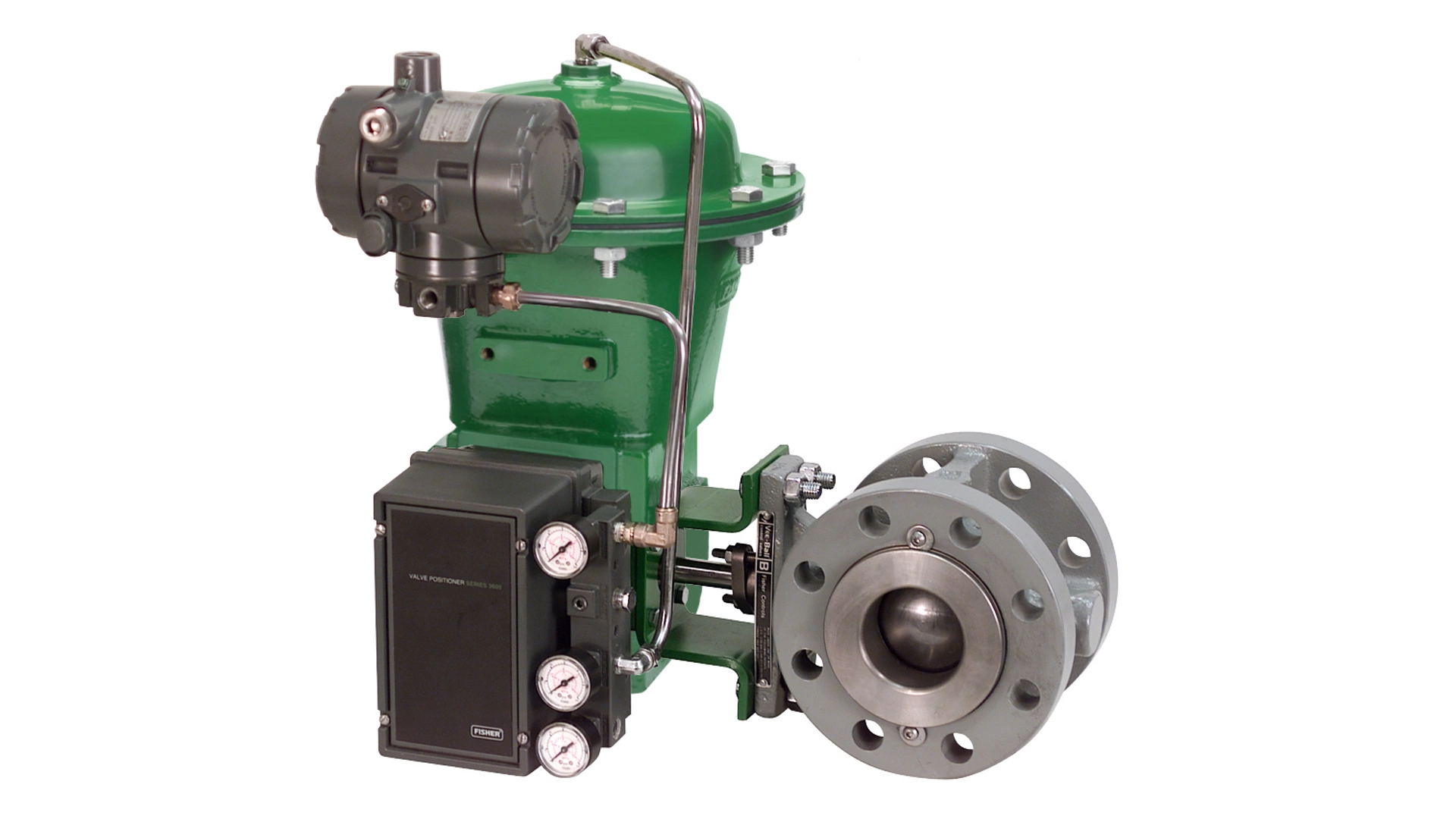

Principles of Operation - Transducers

작동 원리

컨버터 모듈은 힘 평형 빔 시스템에서 코일을 작동하기 위해 제어 장치로부터 표준 DC 전류 입력 신호를 수신하며, 이 시스템은 일체형 노즐/플래퍼 배열을 통해 공기를 제어합니다. 노즐 압력은 릴레이를 작동할 수 있는 입력 신호를 제공합니다. 릴레이 출력 압력은 튜빙을 통해 밸브/액추에이터 어셈블리에 직접 적용됩니다.
