트리플 오프셋 밸브

업계 최고 수준의 프리미엄 공정 밸브인 트리플 오프셋 밸브

유지보수가 거의 필요 없는 삼증 오프셋 밸브는 전 세계 배관, 공정 및 계측 엔지니에게 확실한 솔루션입니다.

사실상 유지보수가 필요 없는 밸브로서 확실한 성능을 제공할 뿐만 아니라 볼, 게이트 및 플러그 밸브 설계보다 효율적인 솔루션입니다.

트리플 오프셋 밸브의 작동 원리

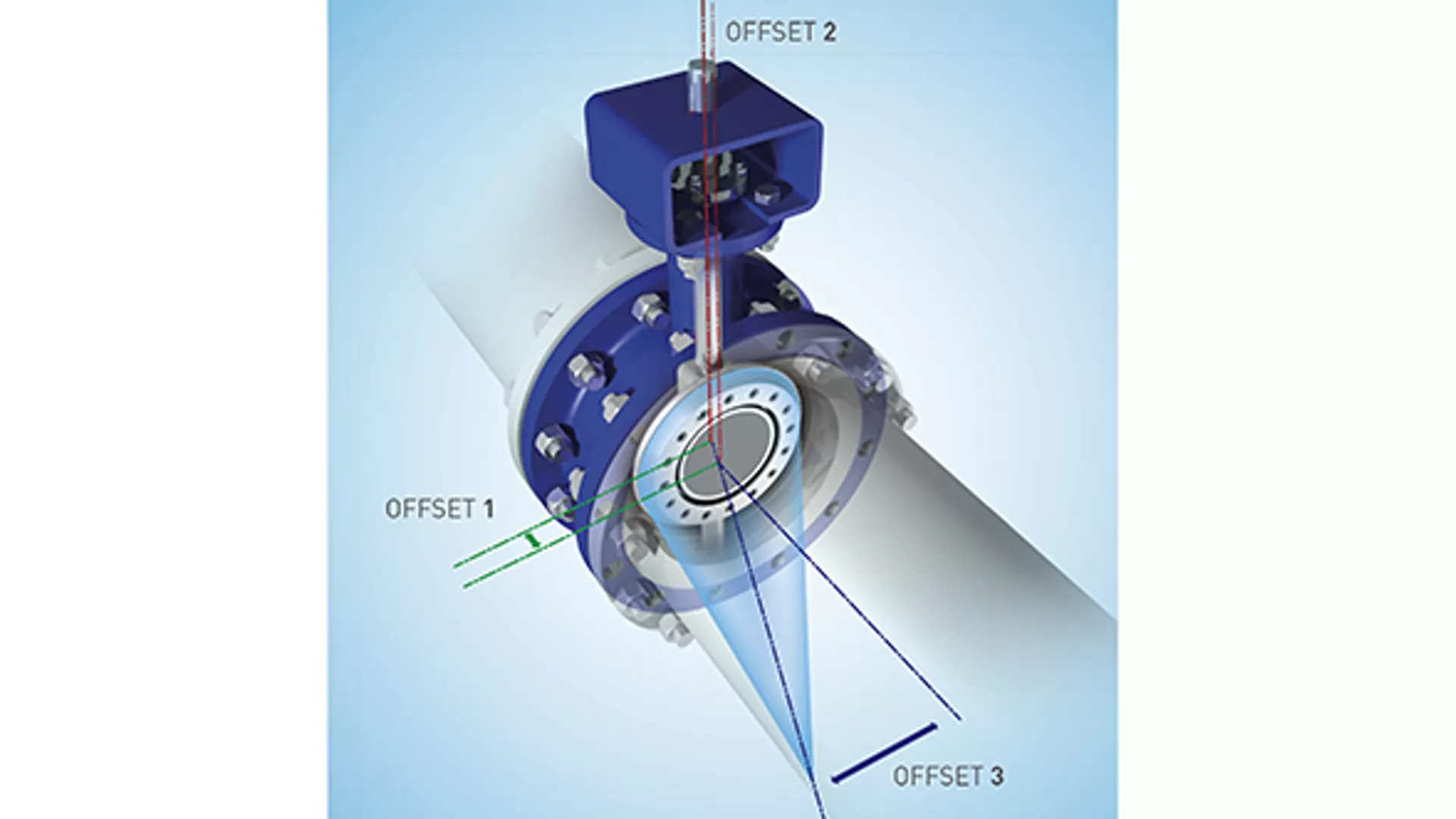

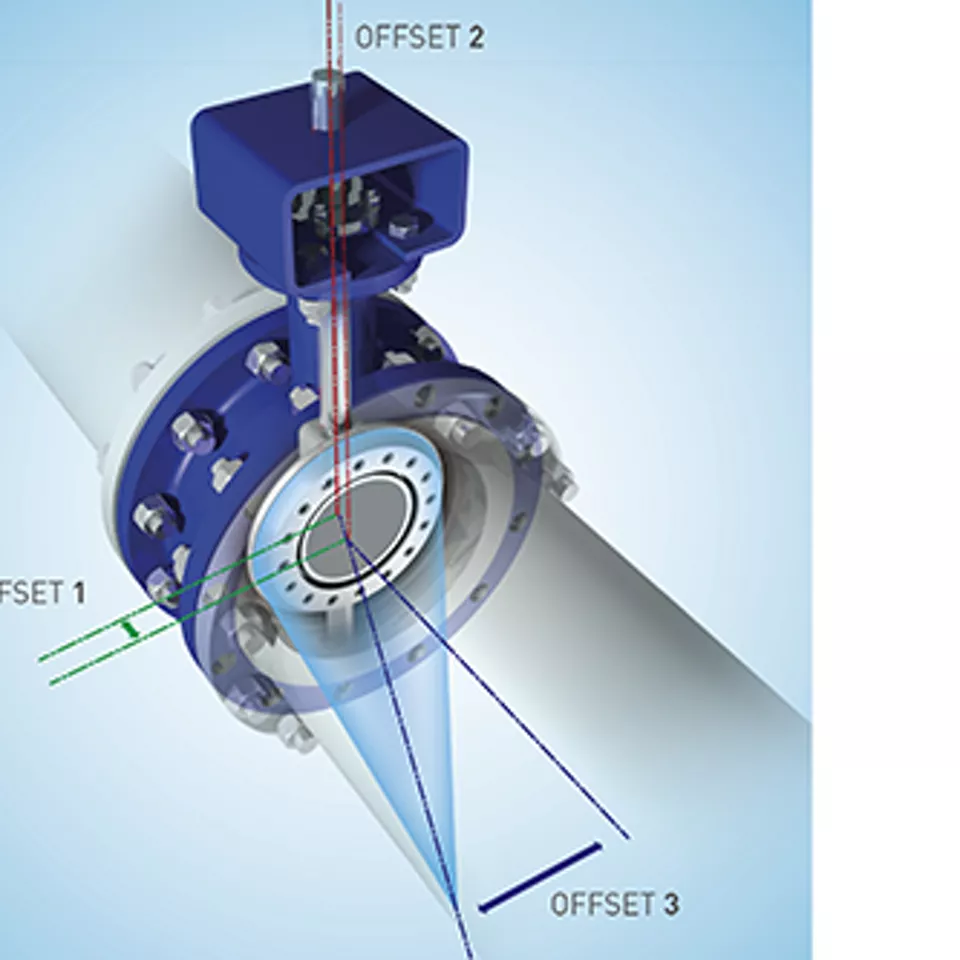

트리플 오프셋 설계

Vanessa 시리즈 30,000 밸브는 글로브 밸브와 밸브 콘 간의 작동 원리가 동일하지만 씰링은 90° 회전으로 수행되었습니다. TOV는 형태가 동일한, 즉 경사형 원추곡선의 고정시트와 회전 씰링 표면으로 구성된 씰링 시스템을 사용했습니다. 이 원추가 겹치면서 폐쇄 위치에 도달하고 씰링이 형성됩니다. 이 ‘90° 회전 글로브’ 개념은 마모를 완전히 제거하기 위한 세 가지 ‘오프셋’을 사용하여 달성할 수 있습니다. 최적화된 시팅 각도 및 회전 특성은 모든 기본, 극저온 및 고온 구성에 걸쳐서 삼중 오프셋 설계와 연성 금속 씰링 링을 독창적으로 조합함으로써 우수한 기밀성을 보장할 수 있습니다.

오프셋 1

샤프트가 실링 표면의 평면 뒤에 위치하여 연속적인 시트 경로를 제공합니다.

오프셋 2

샤프트가 파이프/밸브 중심선의 한쪽에 위치하여 90° 개방 중 시트로부터 실이 변위될 수 있습니다.

오프셋 3

시트와 실 콘 중심선이 파이프/밸브 중심선에 대해 기울어져 있습니다. 세 번째 오프셋은 마찰을 완전히 제거합니다.

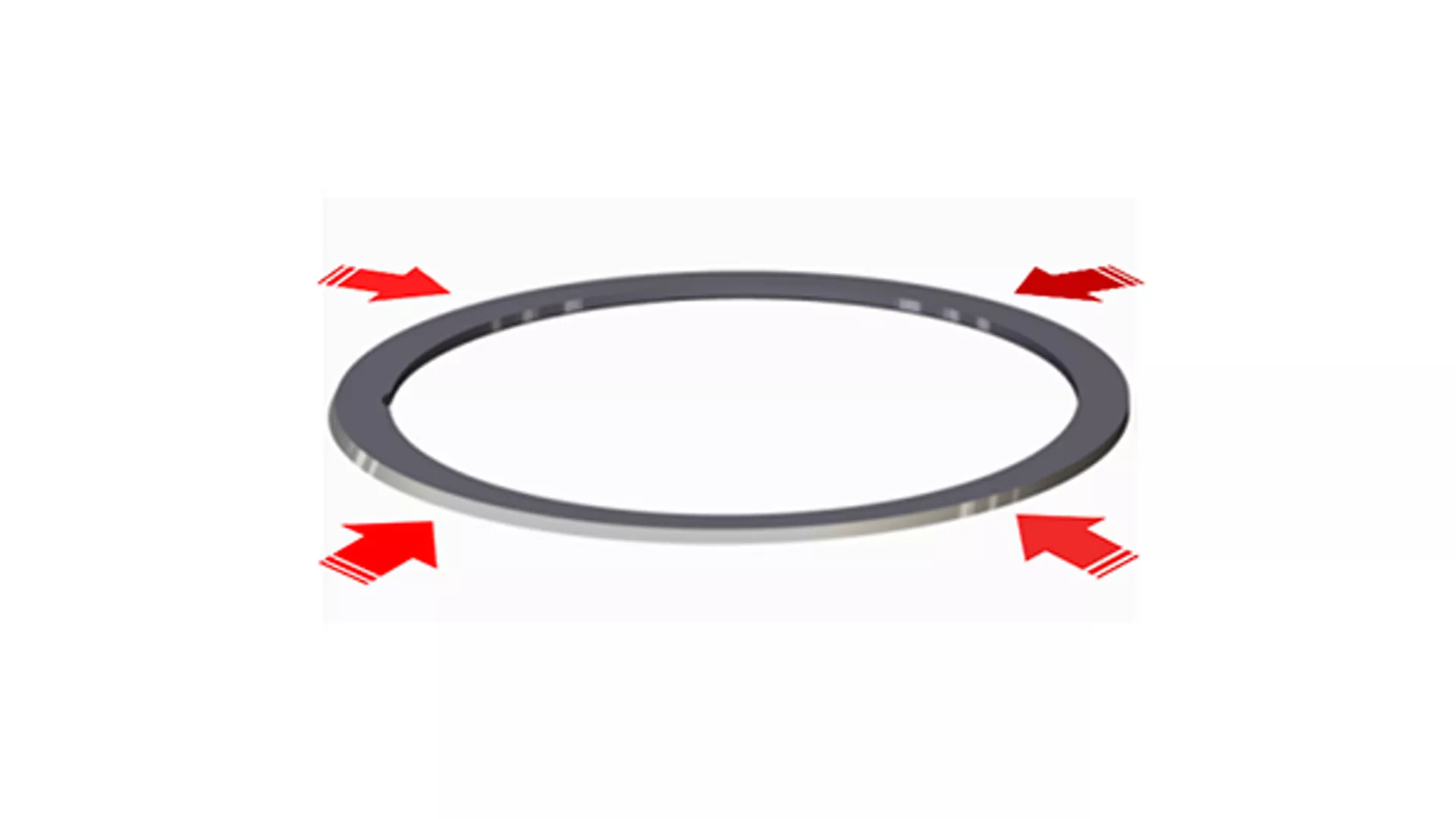

토크 시팅

Vanessa의 고정력은 볼, 버터플라이 및 플러그 밸브에서와 같은 기계적 간섭이 아닌 외부적으로 적용되는 토크에 의해 생성됩니다. 이것은 cone-to-cone 씰링이 시트의 탄력적 변형에 따른 마찰이 아니라 접촉 압력에 따라 발생한다는 것을 의미합니다. 따라서 당사의 밸브는 고압을 처리할 수 있으며 안정적이고 고도로 제어되는 운전 토크를 제공할 수 있습니다. 에머슨의 트림 설계, 시팅 각도 및 표면 마무리는 모두 밸브 수명 전체에 걸쳐서 유체 온도 및 압력에 상관없이 아주 낮고 일정하며 예측 가능한 요구 토크값을 달성하는 데 기여합니다. 비마모 회전은 90도 회전 전체에 걸쳐서 낮고 일정한 운영 토크를 달성함으로써 새로 제조한 제품에서 시험 및 계산한 작동 토크가 유사한 운전중인 밸브와 동일합니다.

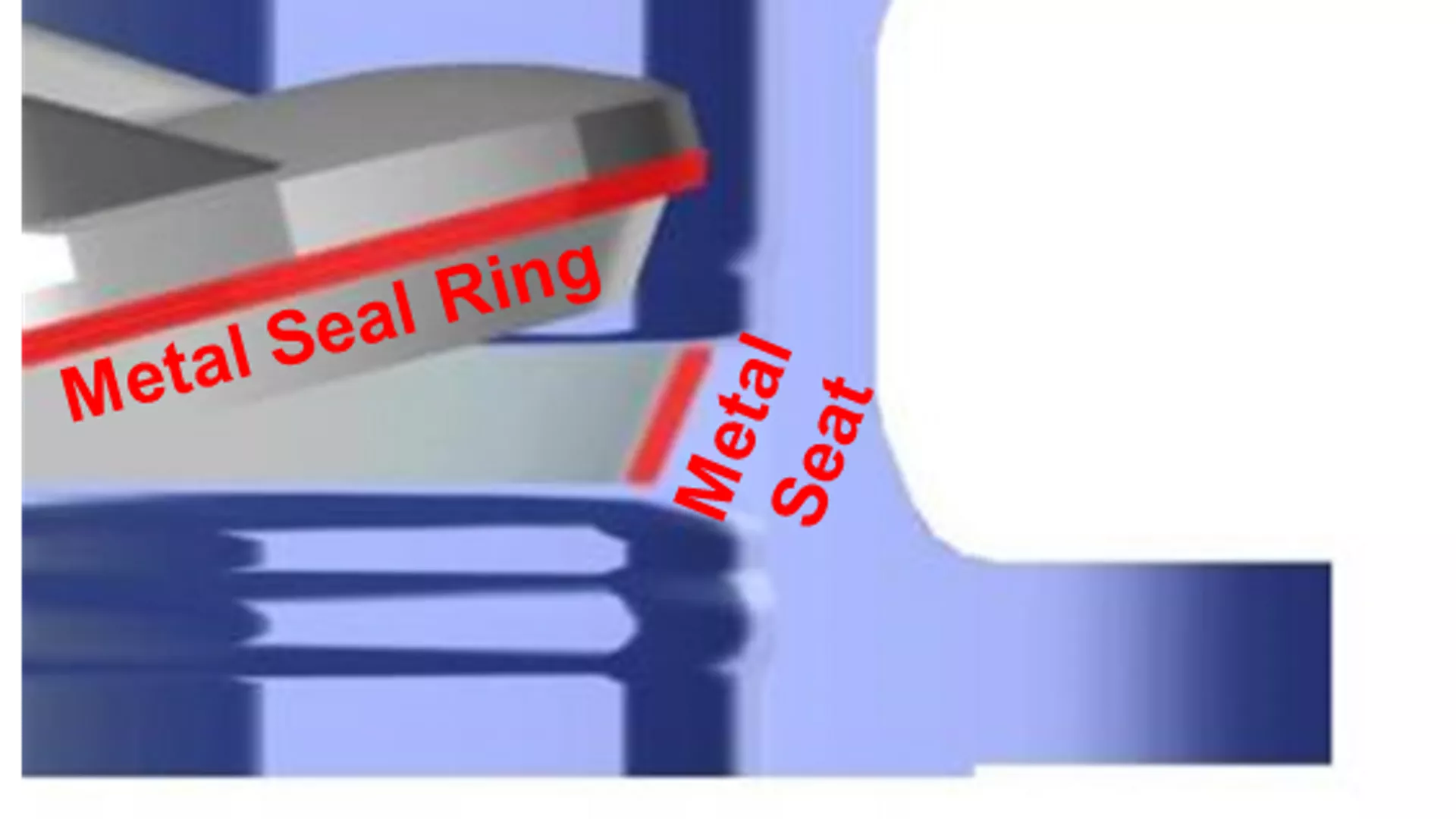

금속간 시팅

금속 간의 씰링을 통해 밸브는 거의 모든 범위의 온도, 압력 및 유체 유형을 처리할 수 있습니다. Emerson은 최소한 듀플렉스 소재의 탄성 씰링 링과 Stellite^® 등급 21 시트를 사용하여 높은 기계적 내성을 제공합니다. Stellite^®21은 바디 시트 코팅을 통해 유체에 의한 마모, 부식 및 일반적인 마모에 대한 견고성 및 내성을 제공할 수 있는 코발트 합금으로 제작했습니다. 이 금속 실링 링은 독창적인 설계 덕분에 방사상의 압력을 시트 표면에 고르게 분산시킬 수 있는 탄성을 갖추고 있습니다. 이것이 바로 밸브의 누수 방지 성능에 기여하는 핵심 요소입니다.

Stellite^®는 Deloro의 등록 상표입니다

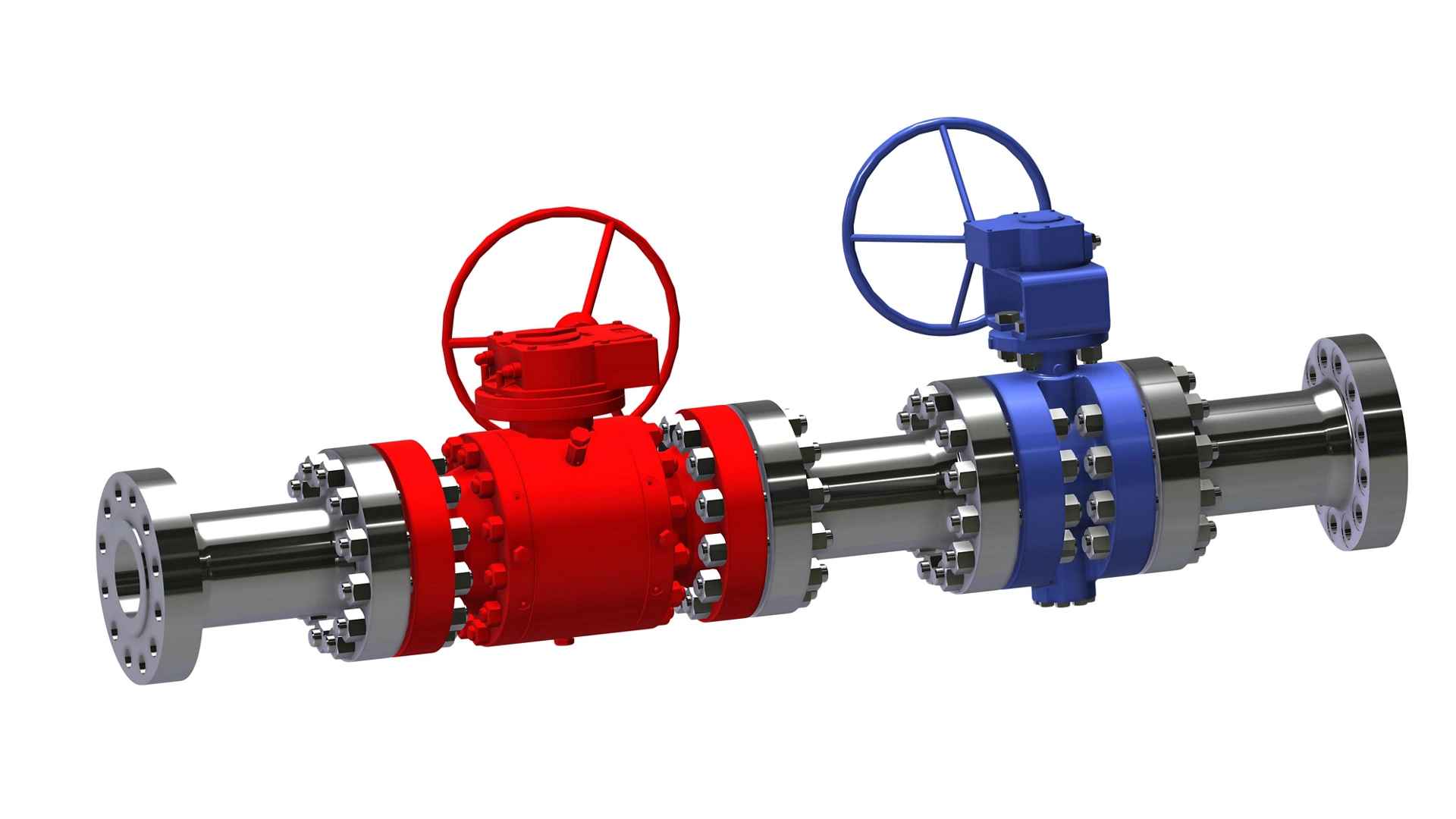

90° 회전

90° 회전은 작동 토크가 상승식 스템 설계보다 상당히 낮고 일정하므로 Vanessa TOV가 매우 빠른 스트로크 시간을 가질 수 있음을 의미합니다. 또한 돌출이나 마모 등, 상승식 스템에서 발생할 수 있는 패킹에 대한 악영향을 방지함으로써 밸브를 더 콤팩트하게 설계할 수 있습니다.

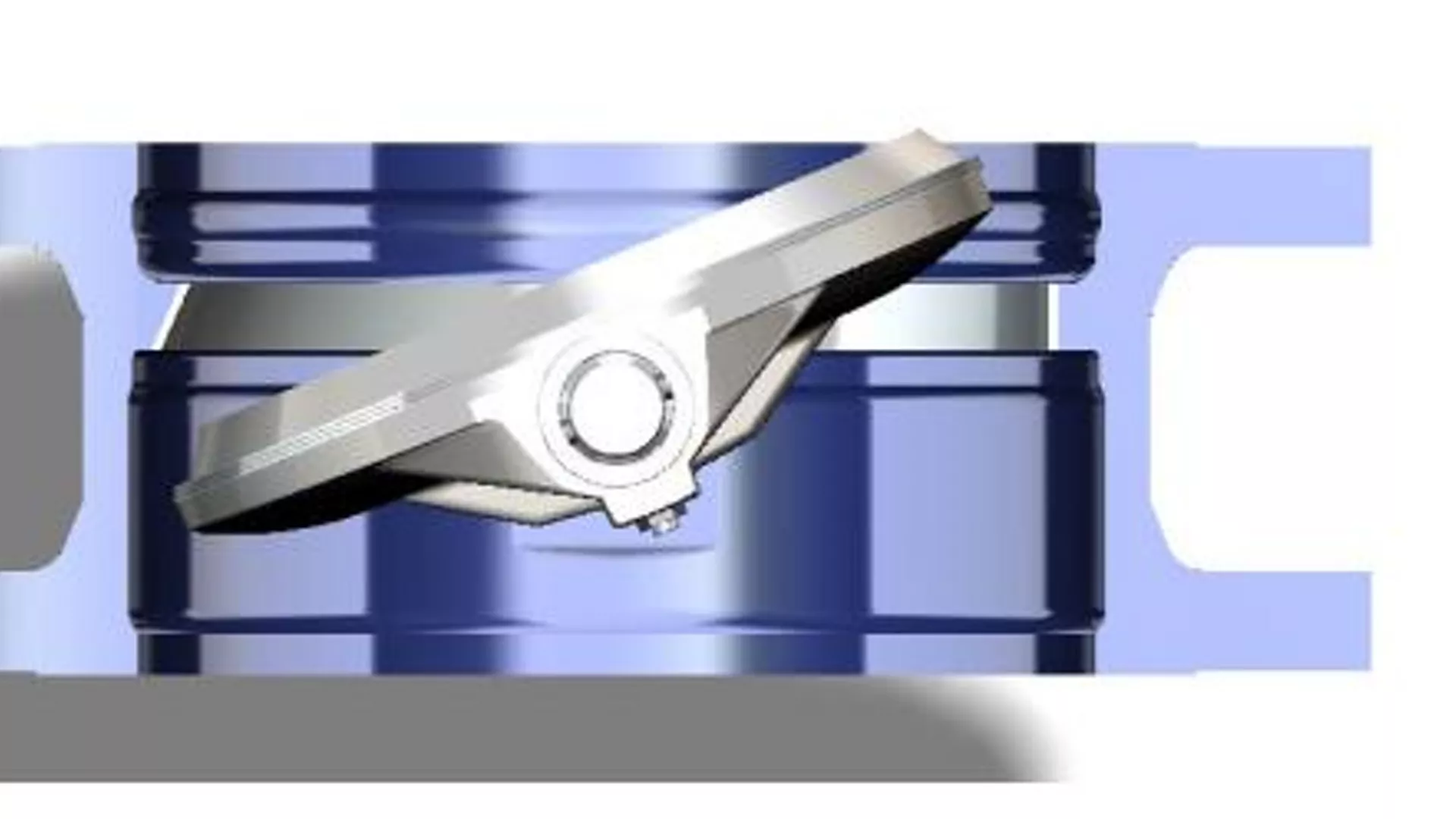

비마찰 회전

개폐 시에 시트와 씰 간 접촉이 없으면 씰링 요소와 밸브의 수명이 모두 연장됩니다. 또한 90° 회전의 주요 특성, 즉 낮고 일관된 작동 토크와 결합하여 오랜 시간에 걸쳐 밸브 작동을 빠르고 쉽게 유지할 수 있으며 매우 작은 각도도 조정이 가능합니다. 또한 신속한 스트로크 시간 요구사항 및 많은 사이클을 처리할 수 있는 성능도 밸브의 마모 방지 기능과 관련이 있습니다. 사용자는 다른 설계의 밸브 보다 긴 씰링 소재의 수명 주기를 통해 중요한 이점을 확보할 수 있습니다.

트리플 오프셋 밸브 구성

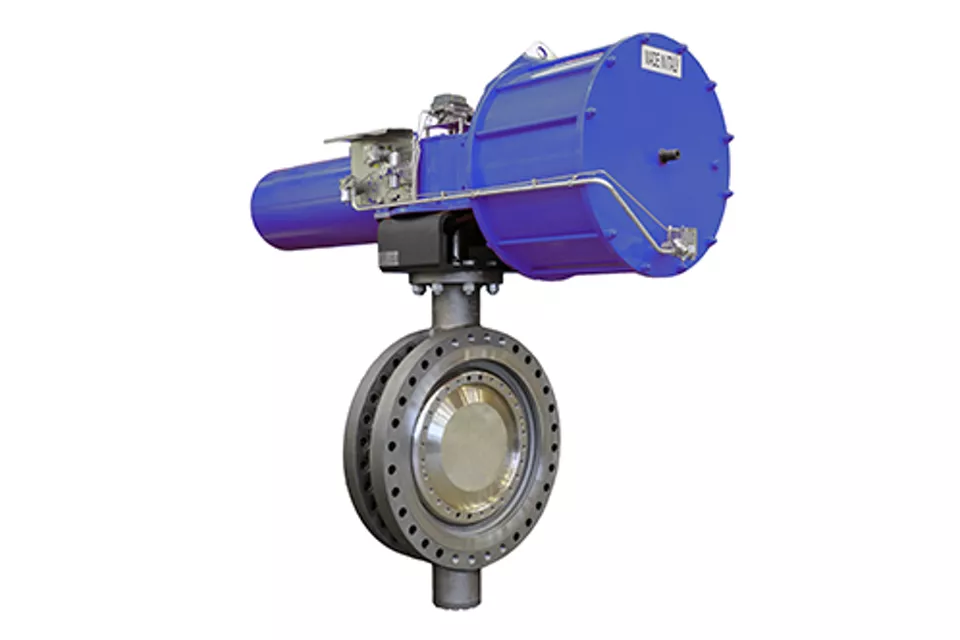

밸브 구성

시리즈 30,000은 극한의 온도 조건에서도 양방향 누출 방지 성능을 구현할 수 있는 견고한 밸브입니다. 실제로 전체를 금속으로 제조하여 내화성이 있고, 온도 변화에 영향을 받지 않으며, 완전 일체형의 긴 보닛으로 극한의 작동 온도(-60°C ~ 450°C, -76°F ~ +842°F)에서도 패킹을 지속해서 보호할 수 있습니다.
또한 플랜지 스폿 페이싱 이 플랜지 볼팅 넛(nut) 및 워셔의 평면성을 보장하고 플랜지 조인트의 신뢰성 및 안전성을 높임으로써 장기간 기밀성을 유지하므로 다시 조일 필요가 없습니다.

씰링 부품

씰링에 선택된 재료는 정밀하게 가공되어 밸브의 수명을 연장하는 데 크게 기여합니다. 기본 구성의 모든 Vanessa 시리즈 30,000 밸브는 매끄럽게 연마된 시트와 Stellite^® 21등급 용접 오버레이 를 특징으로 하며 마멸, 마모, 침식 및 부식에 대한 내성이 매우 높습니다.

Vanessa 씰링 링은 씰링을 수행하는 데 필요한 핵심적인 연성 부품 이며 듀플렉스로 래미네이트 가공하거나(최소 사양) 일체형으로 제조할 수 있습니다. 씰링 링은 자가 정렬 기능과 조립이 쉬운 기준 핀 덕분에 쉽게 교체할 수 있습니다. 또한 나선형 다이나믹 가스켓은 개폐 시에 씰링 링이 적절하게 팽창 및 수축할 수 있습니다,

Stellite^® 는 Deloro의 등록 상표입니다

트림

Vanessa 밸브는 트림이 동일합니다 - 최적화된 각도와 견고한 베어링 및 축을 조합했습니다. 에머슨 엔지니어는 지난 40년 이상 동안 모든 부품을 개발하면서 안전성을 극대화하고 동시에 매우 합리적이고 기능적인 설계를 유지했습니다.

일체형 샤프트 는 저압 버터플라이 밸브와 함께 흔히 사용되는 스터브 샤프트로 달성할 수 없는 수준까지 견고성을 극대화할 수 있습니다.
2피스 패킹 글랜드 는 장기적인 비산 배출의 측면에서 안전성 및 신뢰성을 향상할 수 있습니다.
디스크 연결부의 샤프트 는 키(핀 없음)로 고정하여 샤프트를 손상시키지 않고 토크 전송을 최적화할 수 있습니다.
디스크는 씰링 소재가 아니라 전달 매체일 뿐입니다. 디스크는 바디의 소재와 동일하므로 기밀성 및 작동성을 해치지 않으면서 밸브 바디와 동일한 마모 및 부식 수준에 노출될 수 있습니다.
견고한 베어링 및 트러스트 베어링 은 고압 부하 및 마모를 견딜 수 있도록 설계되었습니다.
- 표준형인 강화된 브레이드 형태의 연성 흑연 베어링 프로텍터는 입자 침입의 위험을 없애고 일정한 요구 토크값을 확보하며 전체적인 신뢰성을 높일 수 있습니다.
내부 및 외부 리테이너 를 통해 Vanessa 파열 방지 일체형 샤프트는 안전하게 운영되고 API 609를 완벽하게 준수할 수 있습니다.
개방/폐쇄 디스크 레퍼런스와 외부 디스크 위치 표시기 로 설치/제거 절차를 간소화하고 API 609를 준수할 수 있습니다.

옵션 기능

시리즈 30,000의 기본 구성에는 여러 가지 옵션이 있습니다.

패킹 플러싱 장치 는 일반적으로 유체의 위험성이 높은 경우에 추가됩니다. 이를 통해 압력실 및/또는 흡착 지점을 생성하여 누출을 방지하거나 차단할 수 있습니다.
활하중 메커니즘 을 통해 큰 로드의 응용 분야(열 사이클링 등)에서 밸브를 사용하는 경우 또는 패킹 유지보수 작업이 현실적으로 쉽지 않은 경우에 패킹을 조일 필요성을 최소화할 수 있습니다.
깨끗한 유체를 주입하여 장벽을 형성하는 플러싱 장치 를 통해 상하단의 베어링을 오염된 물질 또는 중합/결정화 물질로부터 보호함으로써 운영 안전성 및 신뢰성을 향상할 수 있습니다.
표준 래미네이트 씰링 링의 수명에 부정적인 영향을 미치는 응용 분야의 경우에는 일체형 금속 고형 씰링 링(SSR) 을 선택하십시오. SSR는 고압, 극저온 및 고온 구성에서 표준인 옵션입니다.

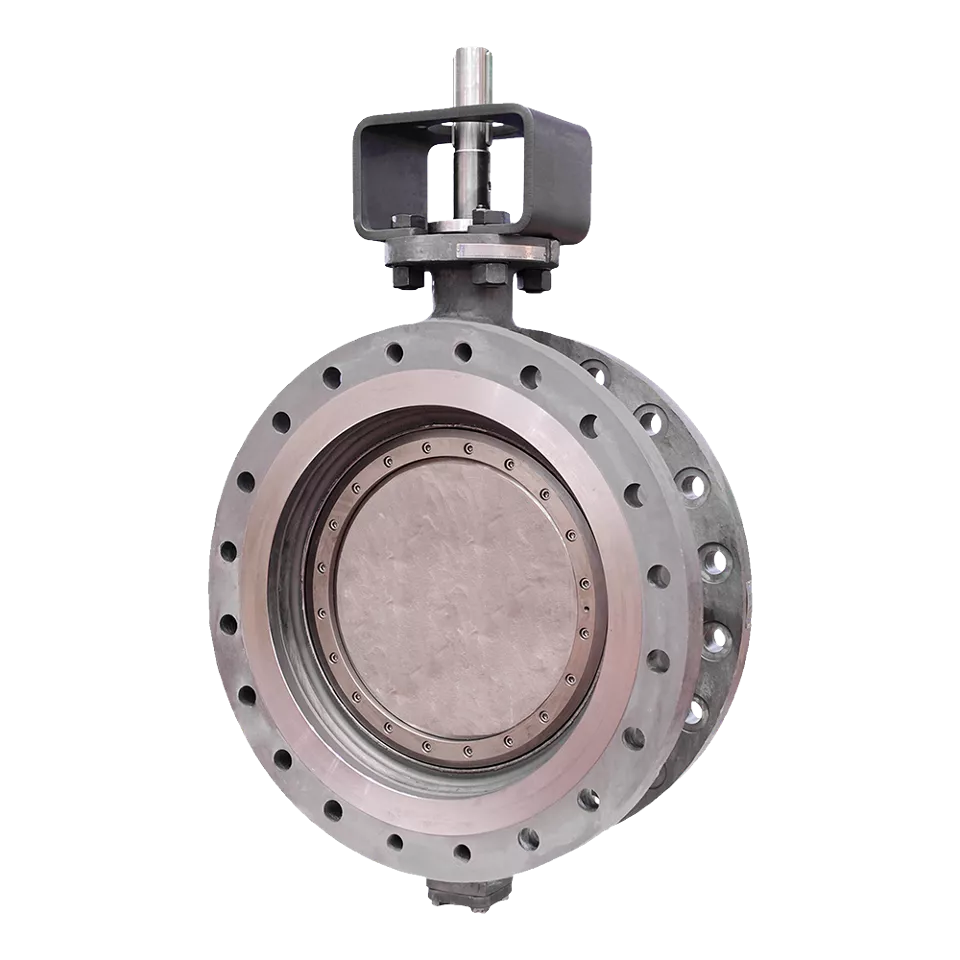

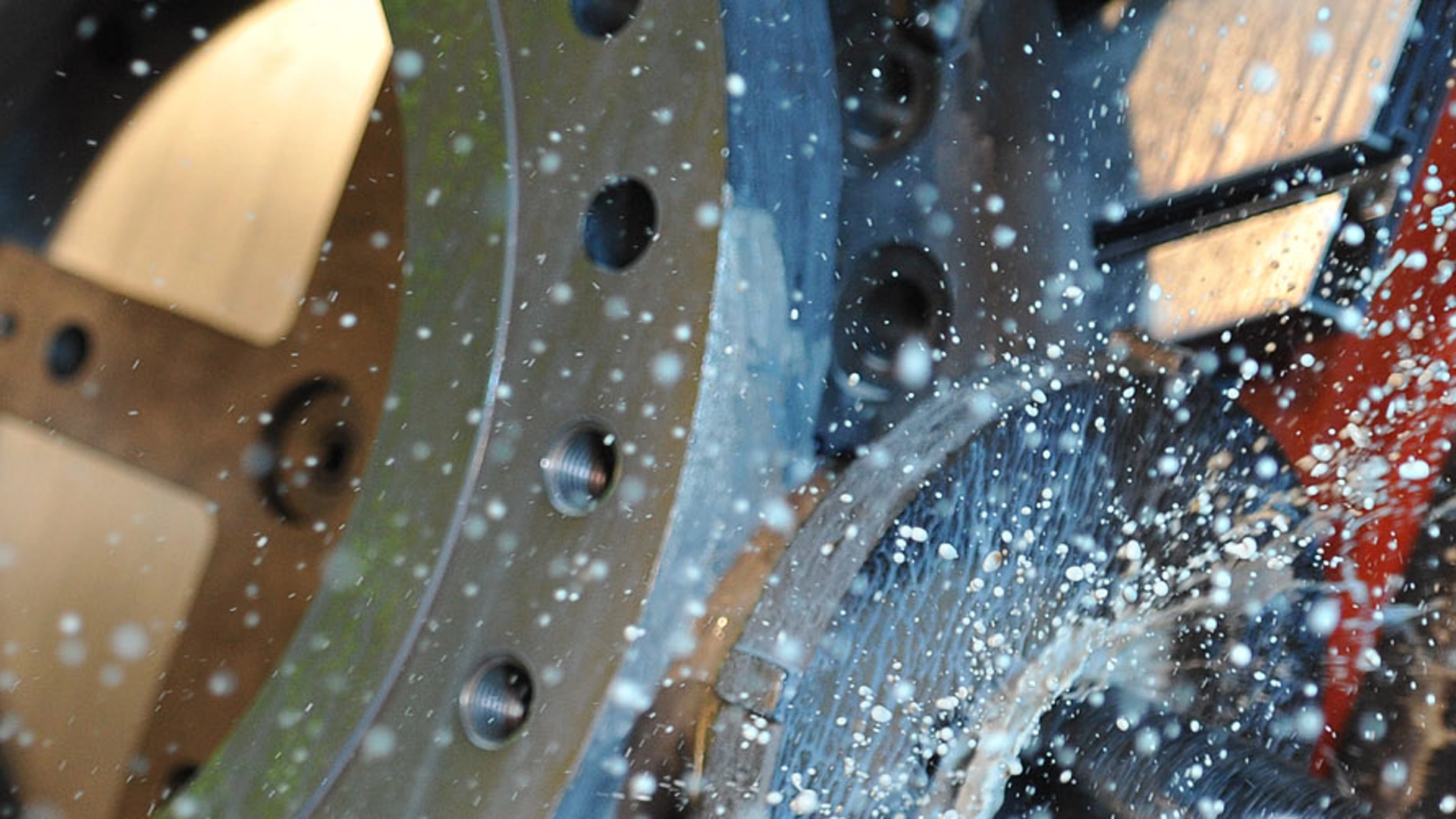

극저온용 구성

Emerson의 극저온용 구성 은 최저 -254°C(-425.2°F)의 온도에서 작동할 수 있도록 설계되었습니다. 기본적인 구성과 차별화한 Vanessa 극저온 시리즈 30,000의 기능은 다음과 같습니다.

Vanessa 씰링 링은 Nitronic^® 50(고형 씰링 링)으로 제작한 일체형으로서, 내식성이 우수하여 낮은 온도에서도 중요한 기계적 특성을 유지할 수 있습니다. Nitronic^® 50은 또한 항복 강도도 탁월한데, 주변 온도에서 다른 시리즈 300 스테인리스 강의 항복 강도의 약 2배입니다.
긴 보닛이 패킹을 최저 -254°C(-425.2°F)의 극저온 작동 온도로부터 지속해서 보호함으로써 콜드 박스 이외의 응용 분야 및 주요 사용자 사양에 대한 BS6364의 요구사항을 충족할 수 있습니다.
극저온 밸브는 다음과 같이 이중 플랜지, 러그, 버트웰드, 버트웰드 전면 진입형 등의 유형으로 제공됩니다.
- 이중 플랜지 바디
  가장 광범위하게 사용되는 파이프 연결로 최상의 가스켓 하중 분포를 보장하고 짧은 볼팅은 스트레칭의 위험을 줄여줍니다. 표준화된 플랜지 설계는 또한 파이프 조인트 안전성 및 라인으로부터 쉬운 조립/분해를 보장합니다. Vanessa는 ASME VIII sect 2 div.1에 따른 설계를 포함하여 ASME 및 EN 플랜지 유형을 제공합니다.
- 버트웰드 바디
  플랜지 연결 수를 줄어야 하는 경우 가장 적합한 선택이 될 수 있으며, 이러한 설계는 초기에 큰 비용 절감을 가능하게 해 줍니다. 맞대기 용접 바디는 인접 파이프 응력으로 인해 유발되는 플랜지형 조인트를 통한 탈루성 배출을 완전히 없애 줍니다. Vanessa 밸브는 모두 지속적인 유지보수가 필요하지 않습니다.
- 러그 바디
  단일 플랜지 설계는 재료가 더 적게 필요하므로 이중 플랜지보다 경제적입니다. 양쪽에 나사형 인서트가 있어 너트 없이 2개 세트의 볼트를 사용하여 설치할 수 있습니다. 일반적인 산업 표준에 따라, 작업자는 밸브 설치 시 작업상 문제로 인해 NPS 36보다 큰 직경에 이 바디 타입을 사용하지 않으려고 합니다.
- 버트웰드 전면 진입형 바디
  인라인 유지보수 기능을 의무적으로 갖추어야 하는 경우에 이 설계는 밸브 바디를 라인에서 분리하지 않고 접근할 수 있게 합니다. 전체 밸브 트림은 바디로부터 분리할 수 있으며 개별 밸브 부품에 완전히 안전한 상태로 접근할 수 있습니다. 이러한 특징으로 다른 밸브 설계에서는 불가능하거나, 실시할 수 없거나, 안전하지 않은 예측 불가능하고 특별한 밸브 수리가 가능합니다. 결론적으로 Vanessa 밸브의 유지보수는 대체로 제품 수명 주기 동안 필요하지 않습니다.

Nitronic^® 은 AK Steel의 등록 상표입니다

고온용 구성

Emerson의 고온용 구성 은 최대 815°C(1,500°F)의 온도에서 작동할 수 있도록 설계되었습니다. 기본적인 구성과 차별화한 Vanessa 고온 시리즈 30,000의 기능은 다음과 같습니다.

Vanessa 씰링 링은 밸브 바디에 따라 다양한 소재로 제작된 일체형으로서, 흑연 산화 및 약화가 발생하지 않으며 다양한 하드 페이싱 기술을 적용하여 리스크에 대응할 수 있습니다.
볼트형의 긴 보닛은 최대 815°C(1,500°F)의 높은 작동 온도로부터 패킹을 지속해서 보호할 수 있습니다.
베어링 및 트러스트 베어링을 Stellite^® 또는 기타 오버레이와 하드 페이싱 방식으로 연결함으로써 높은 기계적 특성을 유지하면서 응용 분야의 위험에 대응할 수 있습니다.
디스크 볼팅을 포함하여 모든 소재는 고온에서도 적합한 기계적 성능과 일정한 열팽창률을 가질 수 있도록 선택되었습니다.

Stellite^® 는 Deloro의 등록 상표입니다
