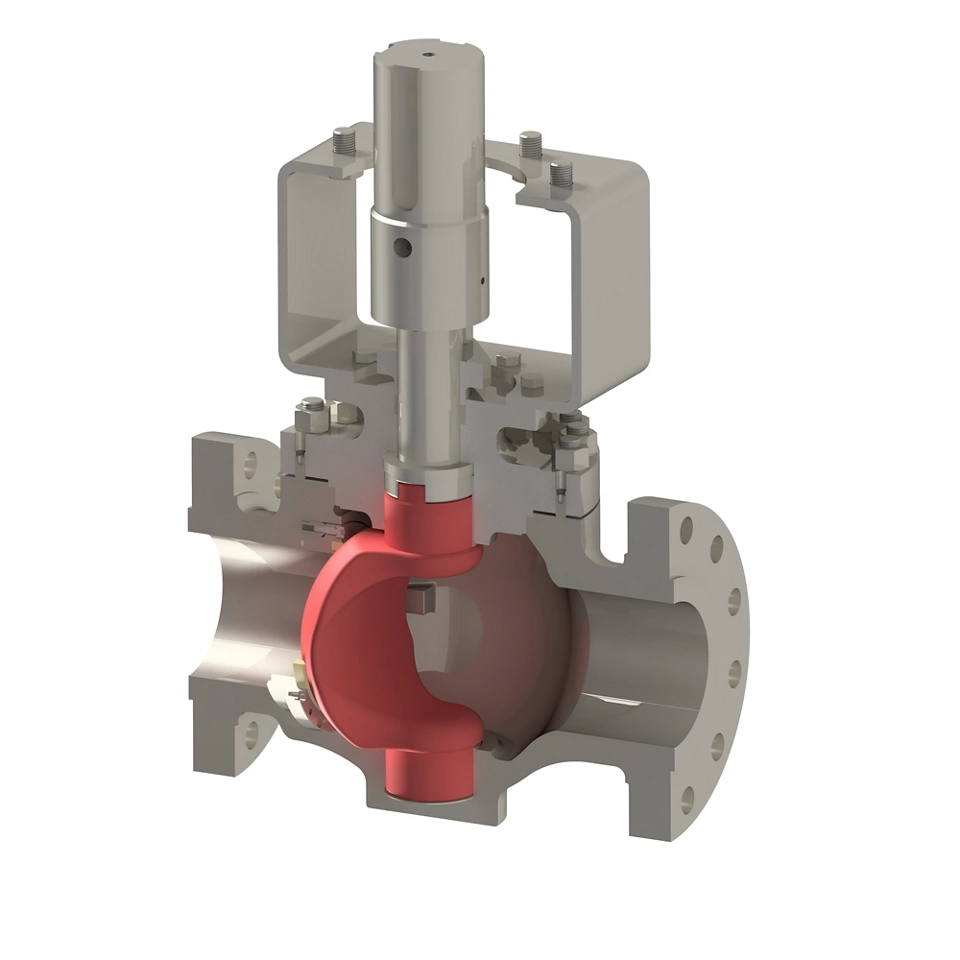

C-볼 밸브

세그먼트 볼 밸브란 무엇인가요?

이중 편심 C-볼 밸브는 기본 원리는 기존의 볼 밸브와 유사하지만, "C" 형태를 만드는 반 볼이 특징입니다. 이 C-자형 볼은 2개의 평면에 오프셋되어 이중 편심 동작이 가능하며, 고정된 시트에 밀착된 캠 효과로 씰링이 실현됩니다.

Emerson의 고급 AEV 설계는 우수한 씰링 성능을 제공하여 문제가 되는 기존 볼 밸브 캐비티를 제거하며, 씰링 지점까지 비접촉 개폐 동작으로 더 오래 지속됩니다.

이 설계는 공정 압력에 영향을 받지 않는 완벽한 씰링이 가능하며, 기존의 트러니언 장착 볼 밸브에서 신뢰성 문제의 근본 원인이기도 한 시트와 바디 사이의 스프링 또는 동적 씰의 필요성을 제거합니다.

Emerson의 고급 설계는 최소한의 유지 비용으로 우수한 씰링 성능과 신뢰할 수 있는 작동을 제공합니다.

C-볼 밸브는 어떻게 작동합니까?

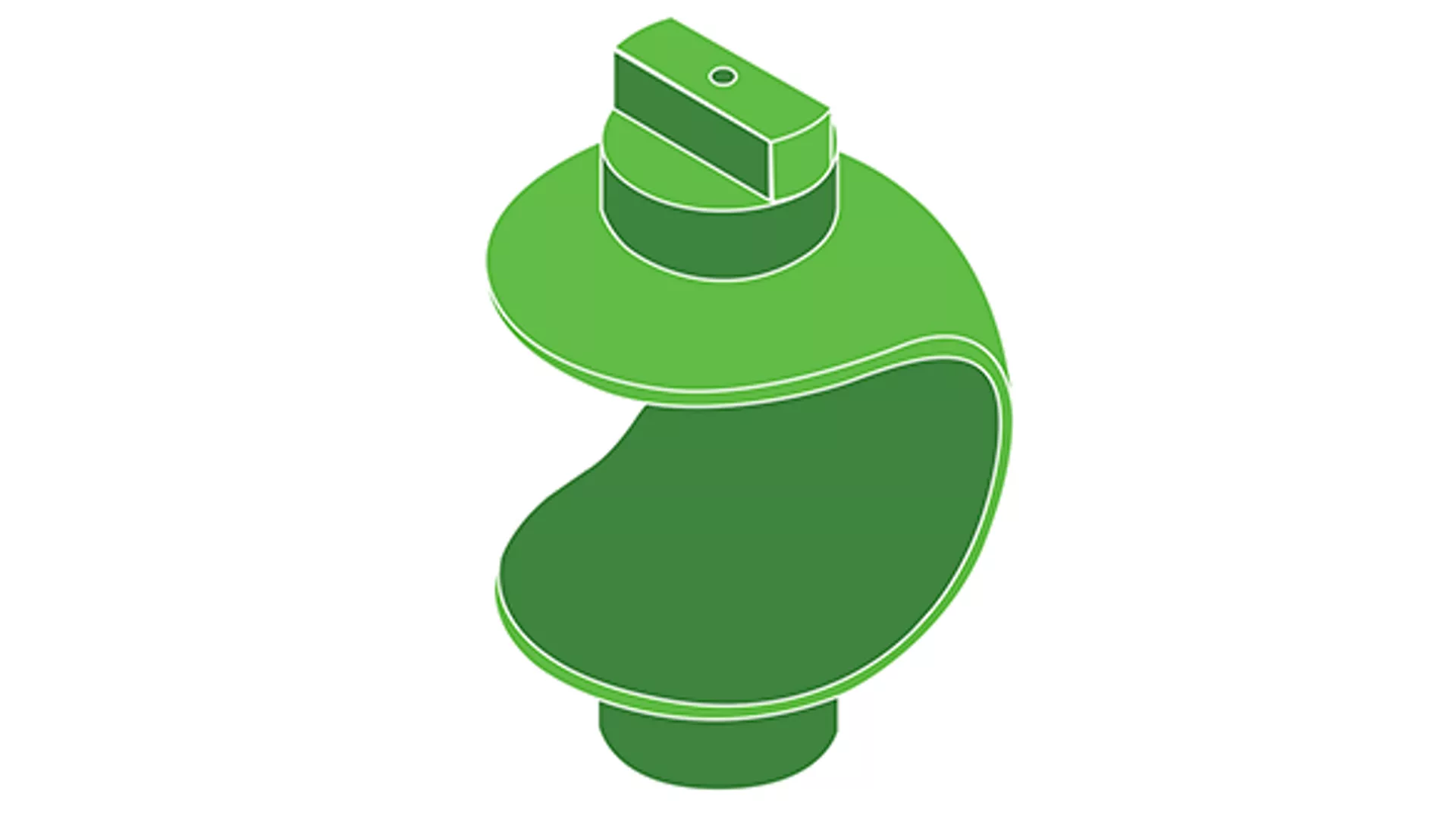

설계

고유한 "C" 볼 형태와 이중 편심 설계가 적용된 ²XC 볼 밸브는 두 벡터의 이동에 따라 작동하며 시트와 "C" 접촉부에서 마찰이나 마모 없이 밸브를 개폐할 수 있습니다.

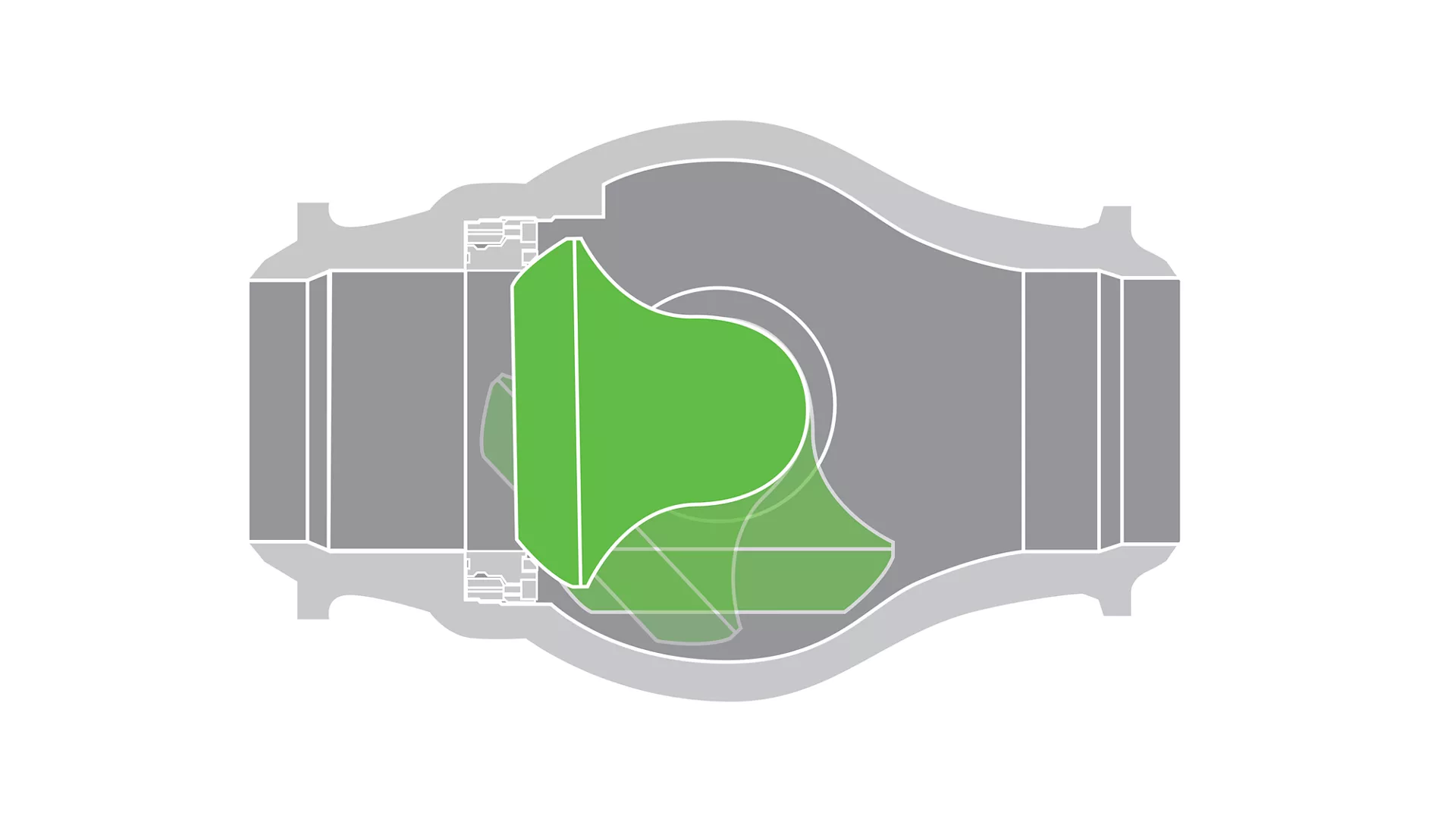

씰링

C-볼 볼록-볼록 씰링 메커니즘이 독특합니다. 씰링 작업 중에 C-볼은 밸브 시트에 입자를 누르지 않고 쓸어내는 방식으로 제거합니다. 시트와 볼 사이에 입자가 끼지 않도록 설계되어, 입자가 포함된 까다로운 물질에서도 뛰어난 씰링을 유지합니다.

씰링 에너지는 스템을 통해 전달되고 고정된 시트로 밀착되어서 립씰, 스프링, 동적 씰이 필요하지 않게 됩니다. 따라서 본질적인 내화성 설계로 고압과 저압 모두에서 우수하며 신뢰할 수 있는 균일한 씰링 성능을 제공합니다.

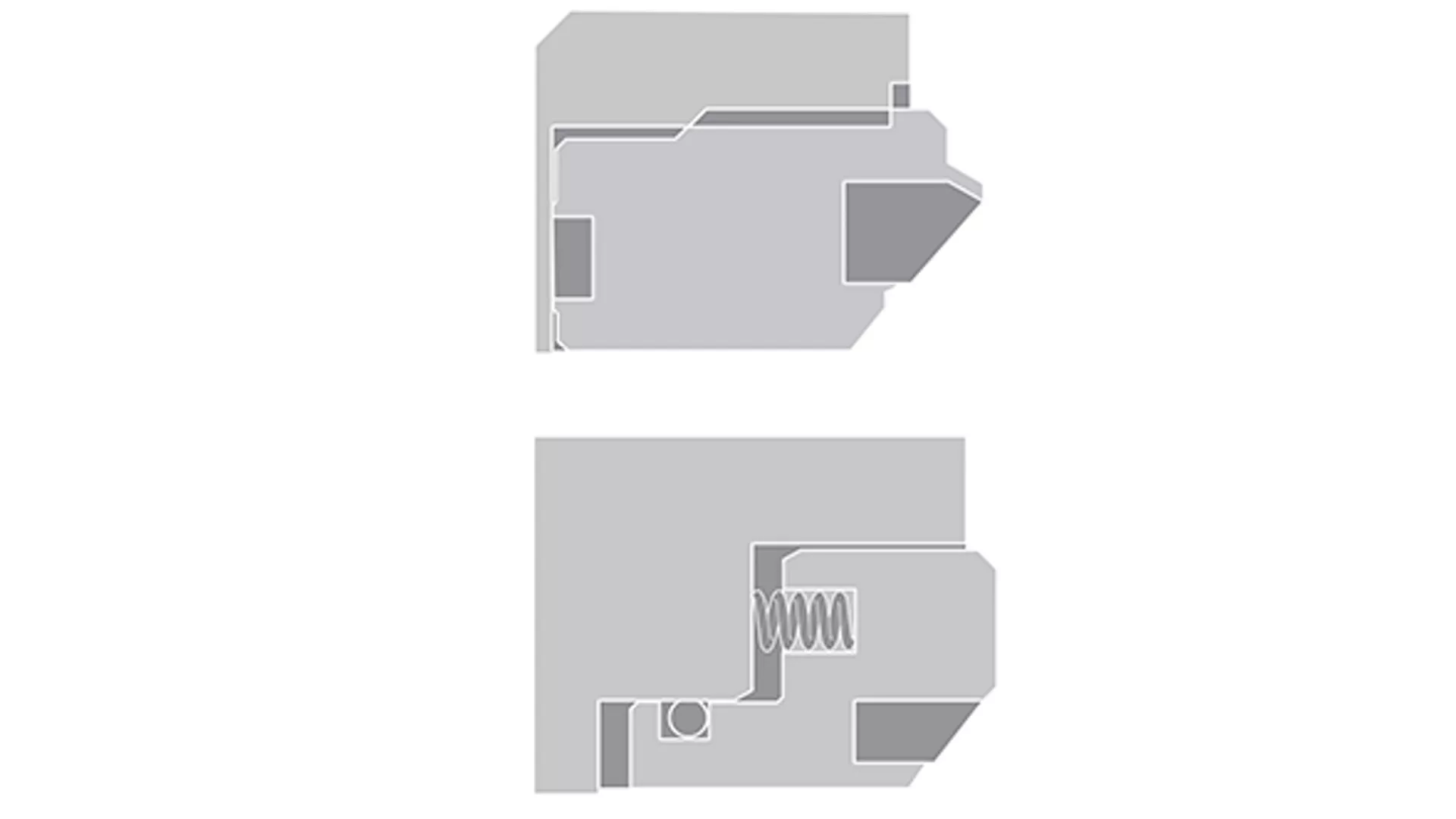

안전성

C 형태는 기존 밸브의 볼 캐비티를 제거하여 진정한 양방향 설계에서 불안정하게 갇힌 제품의 팽창으로 인한 치명적인 고장이 발생하지 않도록 합니다.

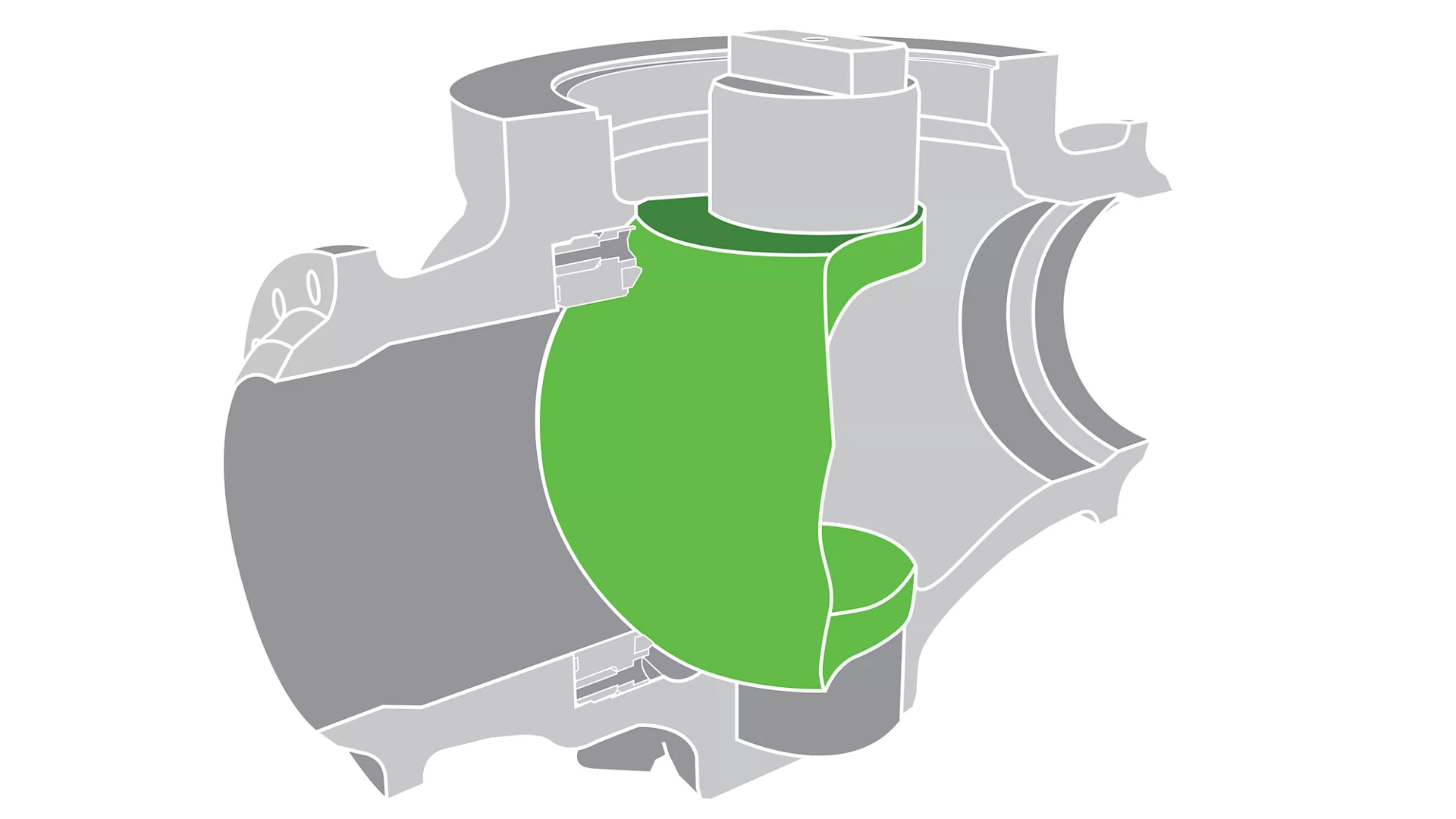

신뢰성

마모를 최소화하는 이중 오프셋 설계로 공정을 더 오래 실행하십시오. 극한 환경에서도 밀봉 설계는 시트와 바디 사이에 어떤 매체도 축적 및 경화되지 않으므로 밸브 고장을 유발하는 원인을 예방할 수 있습니다.

볼 밸브 비디오

Safer Cryogenic Ball Valves

Emerson의 최신 제품인 AEV™ ²XC™ C 볼 밸브는 극한 환경용 공정의 분리 분야에서 볼 밸브에 대한 사고방식을 혁신했습니다. 혁신적인 "C" 모양의 볼 설계로 ²XC 볼 밸브는 타의 추종을 불허하는 토크 시트 절연을 제공하며, 안전성, 신뢰성 및 비산 배출 성능이 향상되었습니다.
