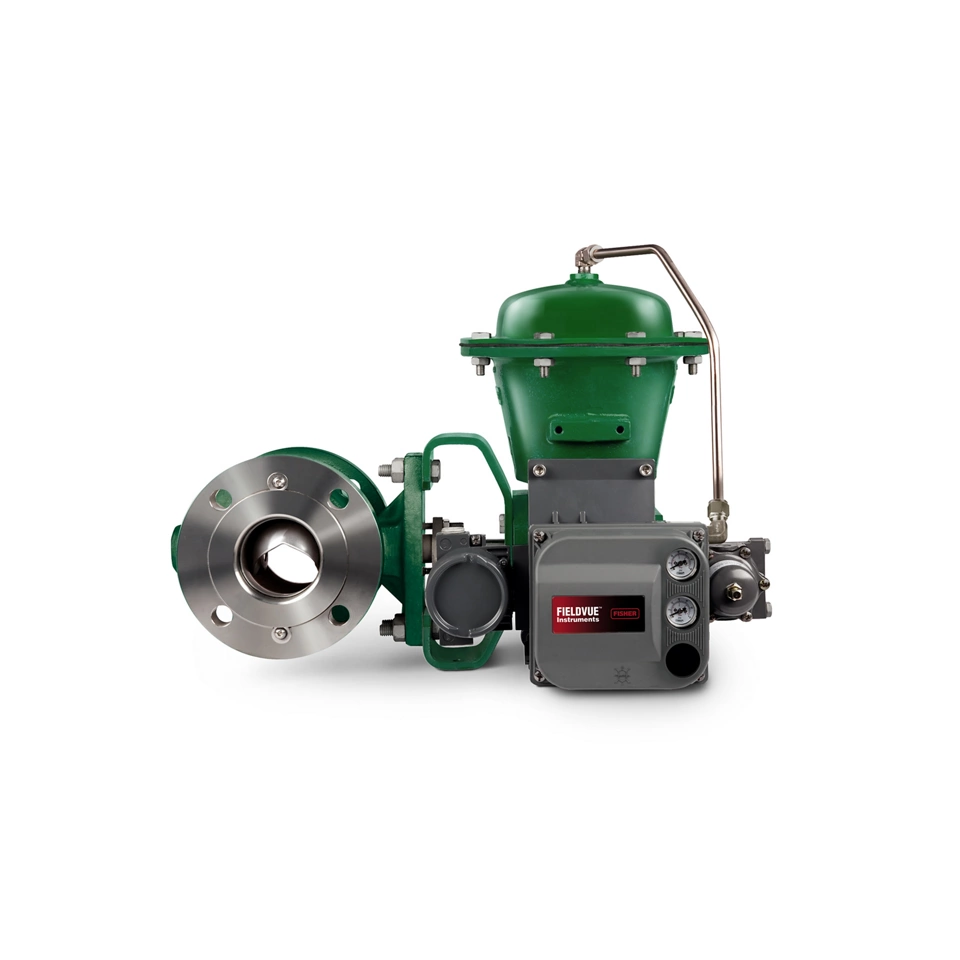

세그먼트 볼 밸브란 무엇인가요?
세그먼트 볼 밸브는 기존의 볼 밸브와 유사하지만 볼에 윤곽이 있는 V자형 노치 세그먼트가 포함되어 있습니다. 이 제어 밸브는 뛰어난 rangeability, 제어 및 차단 성능을 갖추고 있습니다. V자형 노치 볼은 확실한 전단 작용을 제공하며 고유의 등비율 유량 특성을 생성합니다. 이는 막힘 없이 고용량의 유량 제어를 제공합니다. V자형 노치 볼은 용량을 최대화하고 씰 수명을 개선하고 차단 무결성을 강화하기 위해 특별히 윤곽이 설계되었습니다.
세그먼트 볼 밸브의 작동 방식

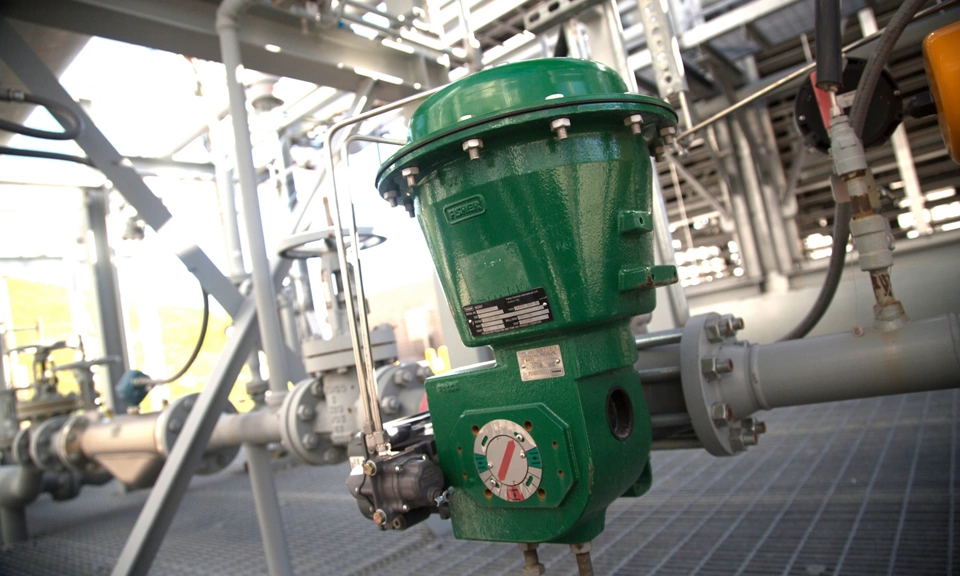

일반 응용 분야
V자형 노치 볼 제어 밸브 바디는 침전된 고체나 섬유를 포함한 침식성 또는 점성이 높은 유체, 제지 원료, 기타 슬러리를 제어하는 데 적합합니다. 제지 산업, 화학 플랜트, 하수 처리 플랜트, 전력 산업 및 석유 정유소는 이러한 밸브 설계를 사용합니다.

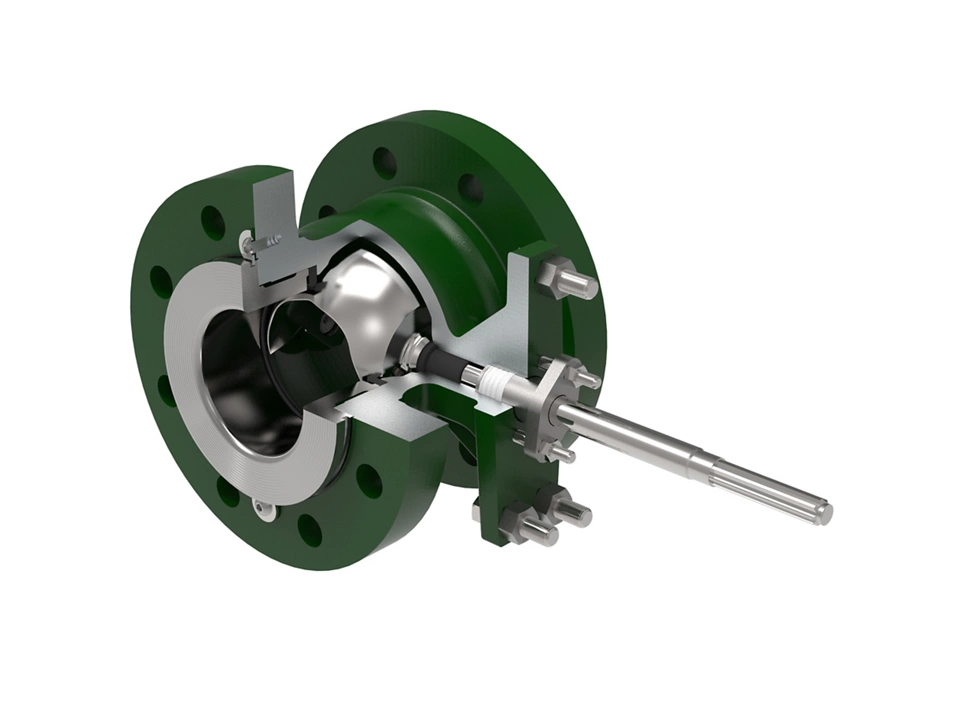

밸브 부품
2피스 샤프트를 통해 중심 유량 경로를 확대할 수 있습니다. 드라이브 샤프트는 세그먼트 볼의 한쪽에 연결되고 팔로워 샤프트는 반대쪽에 연결됩니다. 드라이브 샤프트를 회전할 때, 볼은 회전하여 V자형 노치를 통해 유량 경로를 노출합니다. 이 V자형 노치는 낮은 이동 시에는 작은 유량 면적을 가지고, 최대 이동 시에는 큰 유량 면적을 가지므로 넓은 유량 범위를 허용합니다.
세그먼트 볼 밸브에는 무플랜지형 또는 플랜지형의 두 가지 유형의 바디 엔드 연결부가 제공됩니다.
특정 응용 분야 요구 사항을 충족하기 위해 다양한 금속 및 소프트 볼 씰 소재를 사용할 수 있습니다.

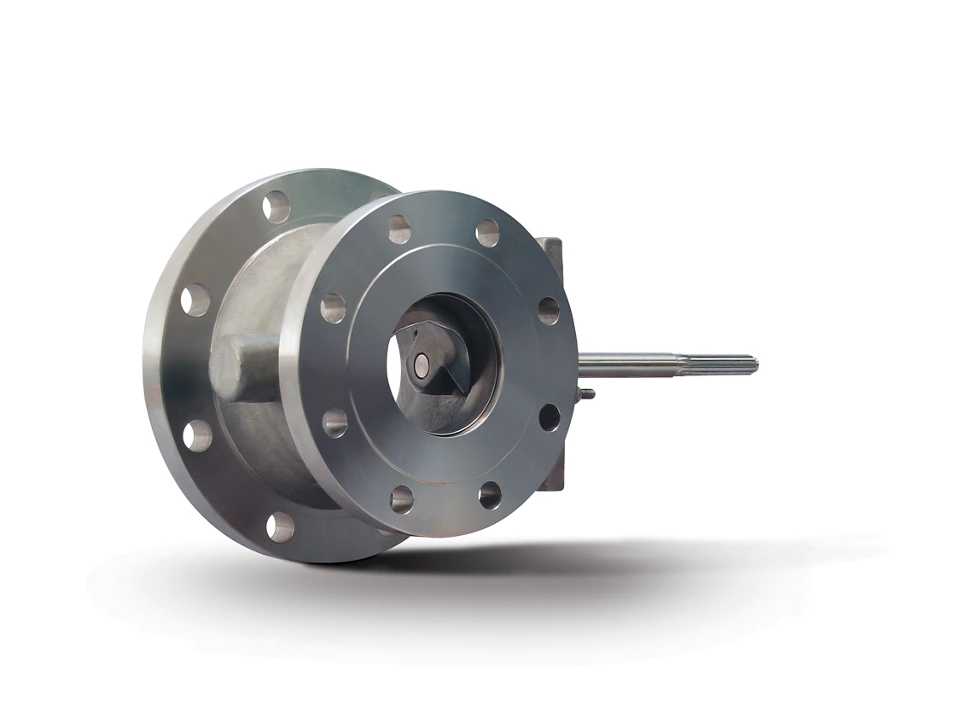

확장 배출구 버전
V자형 노치 볼 밸브의 확장 배출구 버전은 확장된 다운스트림 배관을 수용합니다. 배출구 플랜지는 주입구보다 한 사이즈 큰 표준 직경이며 중간 농도의 섬유 슬러리를 제어하기 위해 설계되었습니다.

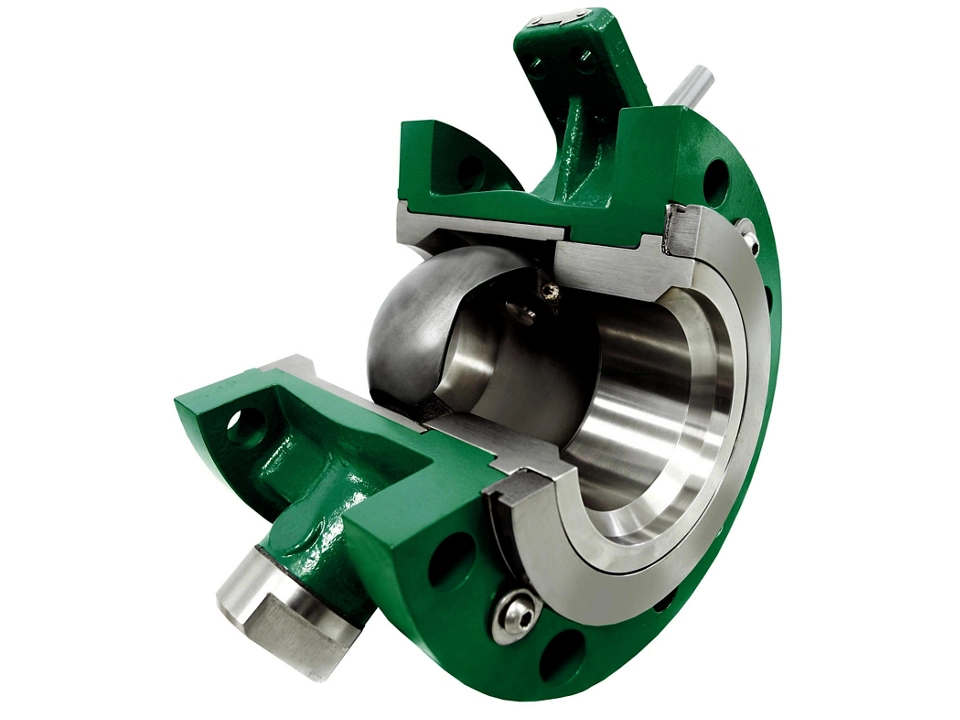

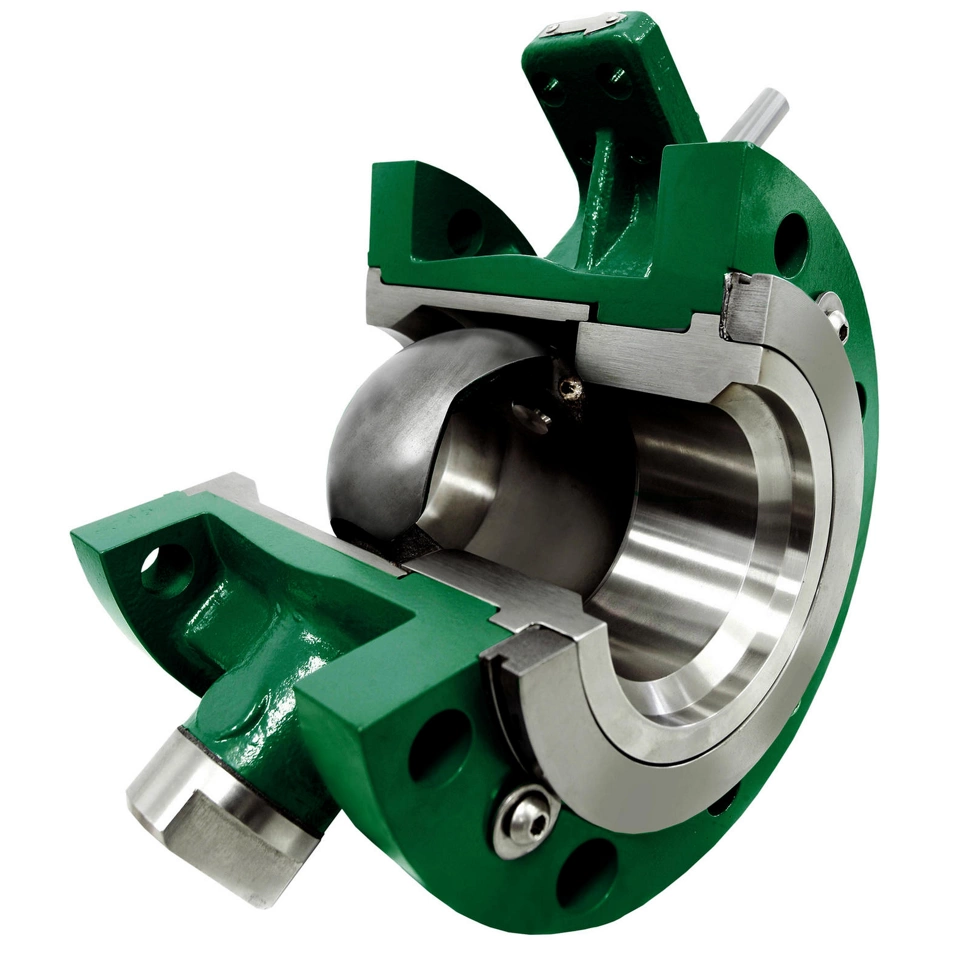

침식성 슬러리 제어
이 슬러리 버전의 V자형 노치 볼 밸브에는 침식성 마모로부터 바디를 보호하는 내침식성 트림 부품이 포함되어 있습니다. 바디 라이너, V자형 노치 볼 및 유량 링은 모두 침식성 유량에 대한 보호 기능을 제공하는 고크로뮴 철로 구성되었습니다. 매우 공격적인 슬러리 서비스에 적합한 세라믹 플로우 링 인서트가 있습니다.
