고성능 버터플라이 밸브는 어떻게 작동합니까?

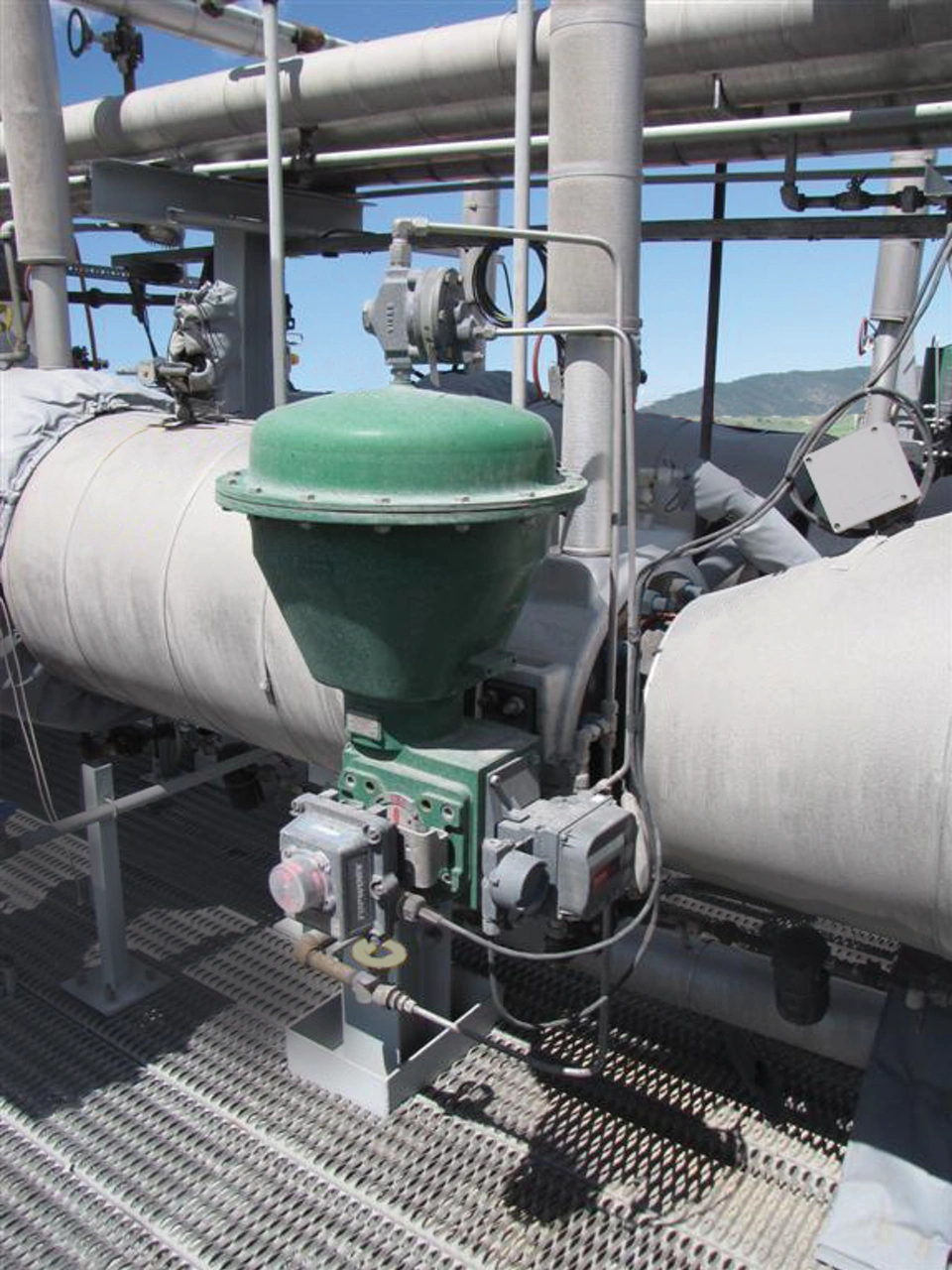

일반 응용 분야
고성능 버터플라이 제어 밸브는 정밀 스로틀링 제어가 필요 없는 일반 서비스 응용 분야에 사용됩니다.
다른 스타일의 제어 밸브에 비해 비용이 저렴하기 때문에 대형 및 고온이 필요한 응용 분야에서 자주 사용됩니다. 공정 부하 변경과 관련된 제어 문제를 해결하기 위해서는 이러한 스타일의 밸브의 크기를 조정하고 적용할 때 주의해야 합니다. 이들은 일정한 공정 부하 응용 분야에서 잘 작동합니다. 특성화된 윤곽을 사용하는 설계는 세그먼트 볼 밸브와 같은 제어 범위를 확장할 수 있습니다.
웨이퍼, 러그 및 이중 플랜지가 사용 가능한 엔드 연결부 스타일입니다.

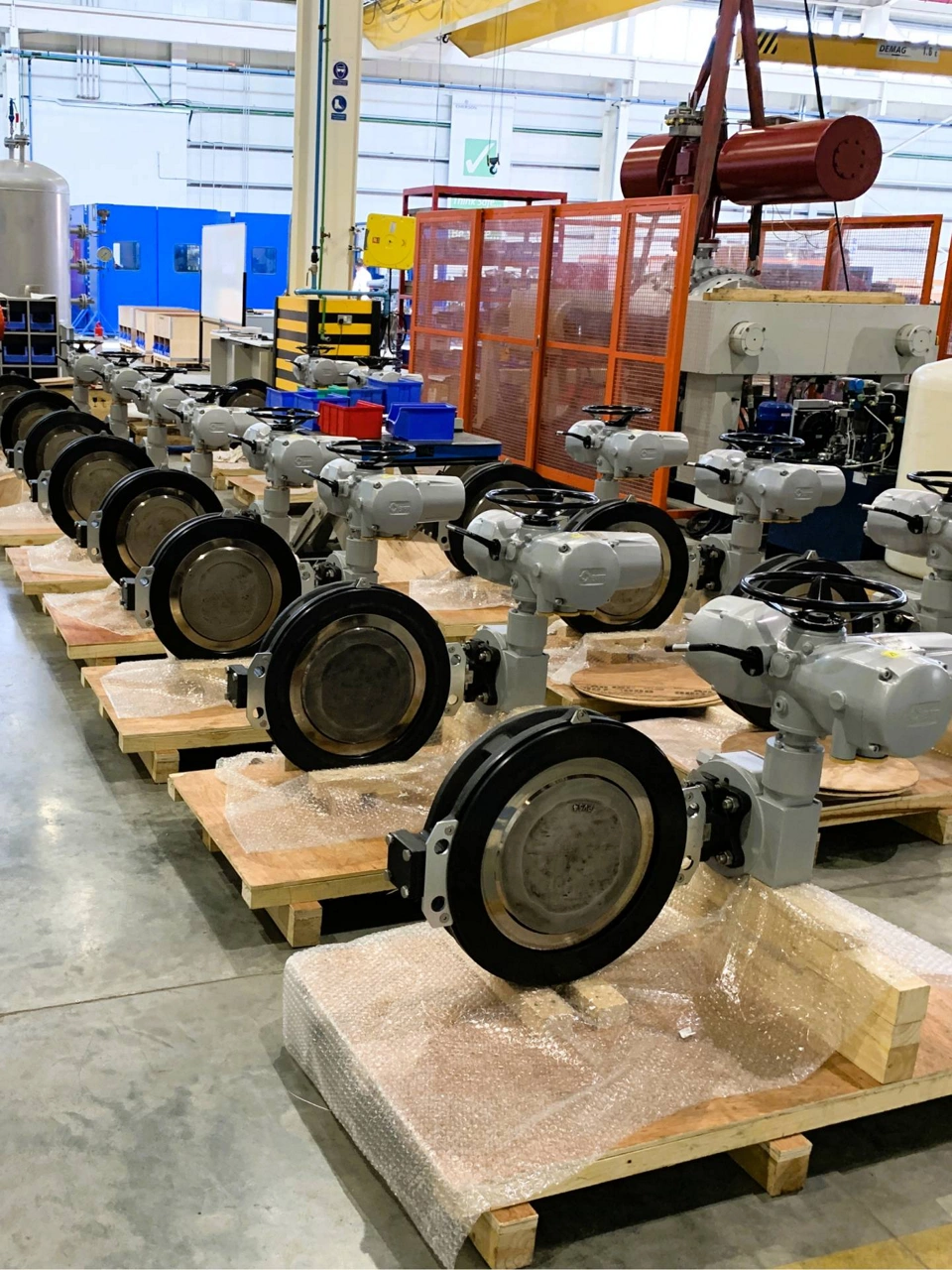

격리 응용 분야

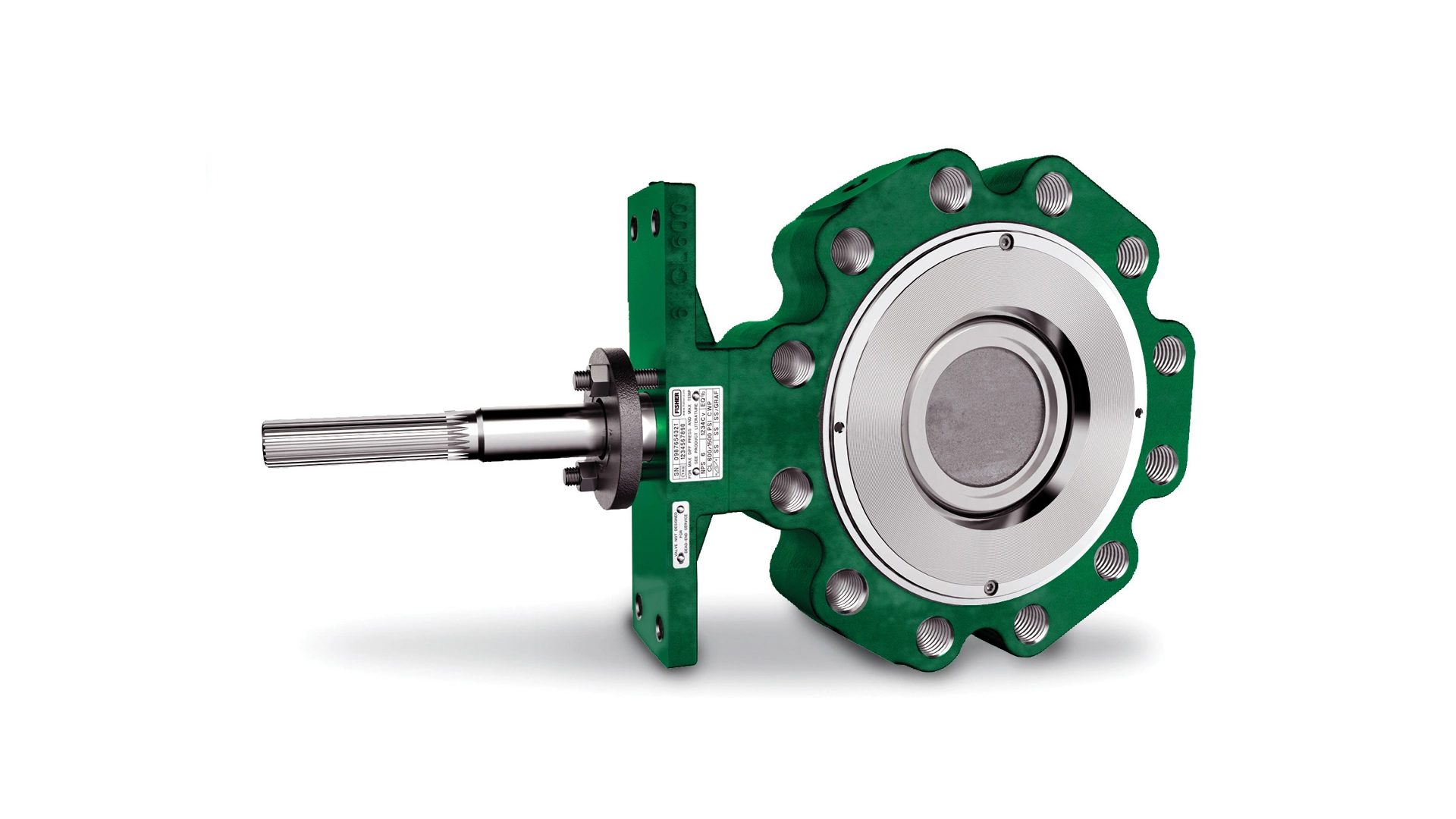

켜기-끄기 응용 분야를 위해 설계된 Emerson의 고성능 버터플라이 밸브는 라인 압력과 무관하게 EN 12266에 제로 누출 차단을 제공하는 고급 K-LOKK® 시트 설계를 갖추고 있습니다. 입증된 설계는 거의 모든 빈 공간을 제거하여 물질이 축적될 가능성을 제거합니다. 이 기능을 통해 밸브는 높은 압력과 매우 낮은 압력 모두에서 그리고 미립자를 포함하는 까다로운 서비스에서 동일하게 우수한 씰링 성능을 제공합니다.
이러한 밸브는 강력한 구조와 정밀 엔지니어링을 통해 긴 사이클 수명 동안 마모가 매우 적고, 정기적인 패킹 유지보수가 필요 없고, 낮은 작동 토크를 실현하며, 디스크나 샤프트를 제거하지 않고도 간단히 시트를 교체할 수 있어 소유 총비용(TCO)을 절감할 수 있습니다. 이 모든 것은 유지보수 비용을 절감하고, 작동 비용을 줄이며, 연장된 서비스 수명 동안 가동중단 시간이 최소화됨을 의미합니다.

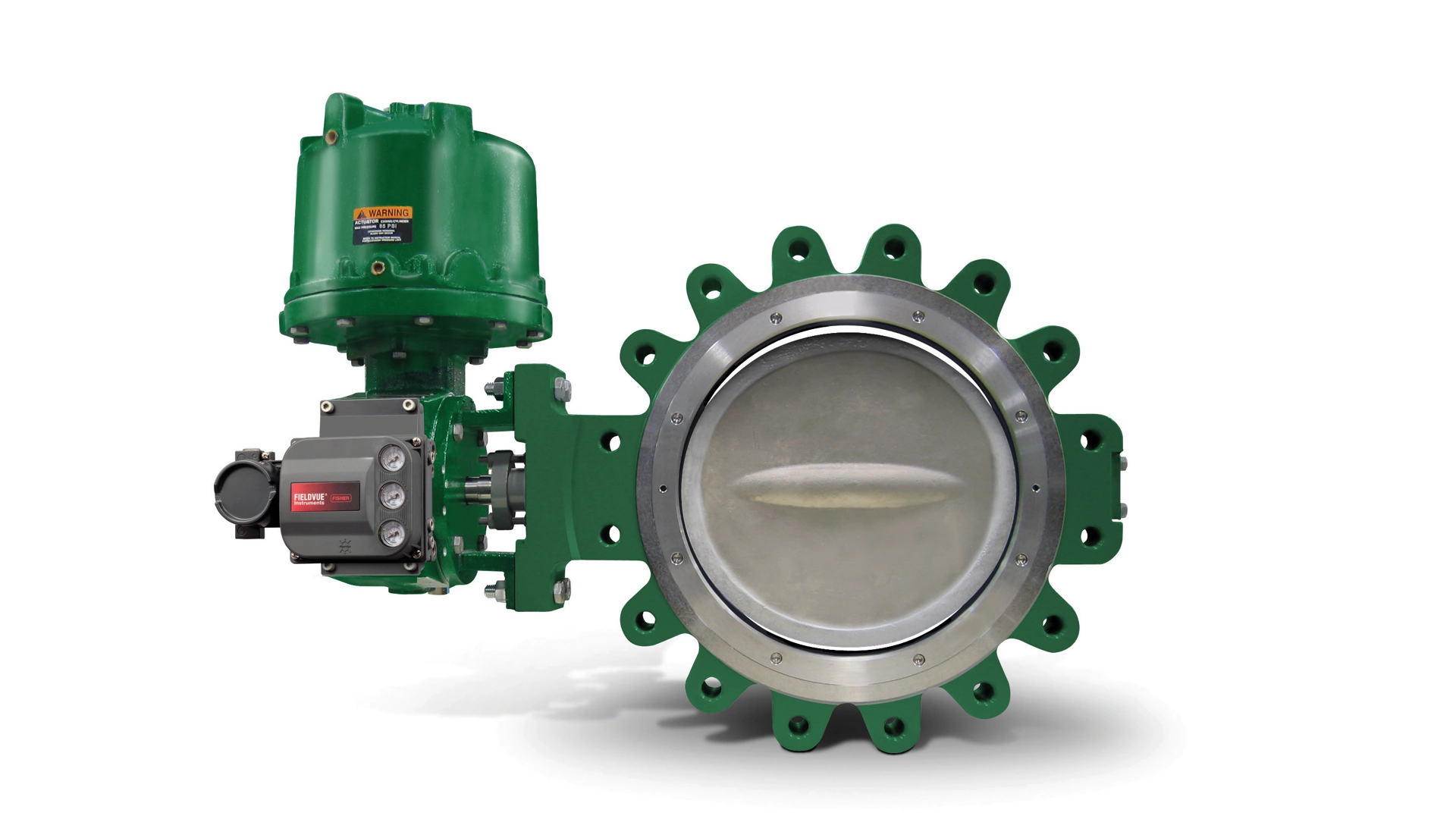

이중 오프셋 설계
이중 오프셋 설계는 밸브가 열리는 즉시 디스크를 밸브 씰에서 멀리 이동시켜 마찰과 씰 마모를 줄임으로써 더 나은 제어 성능과 씰 수명을 연장하는 데 도움을 줍니다.
제어 범위
고성능 버터플라이 밸브의 제어 범위는 약 30~50% 개방되며, 이는 볼 밸브나 글로브 밸브의 약 1/3 수준입니다.

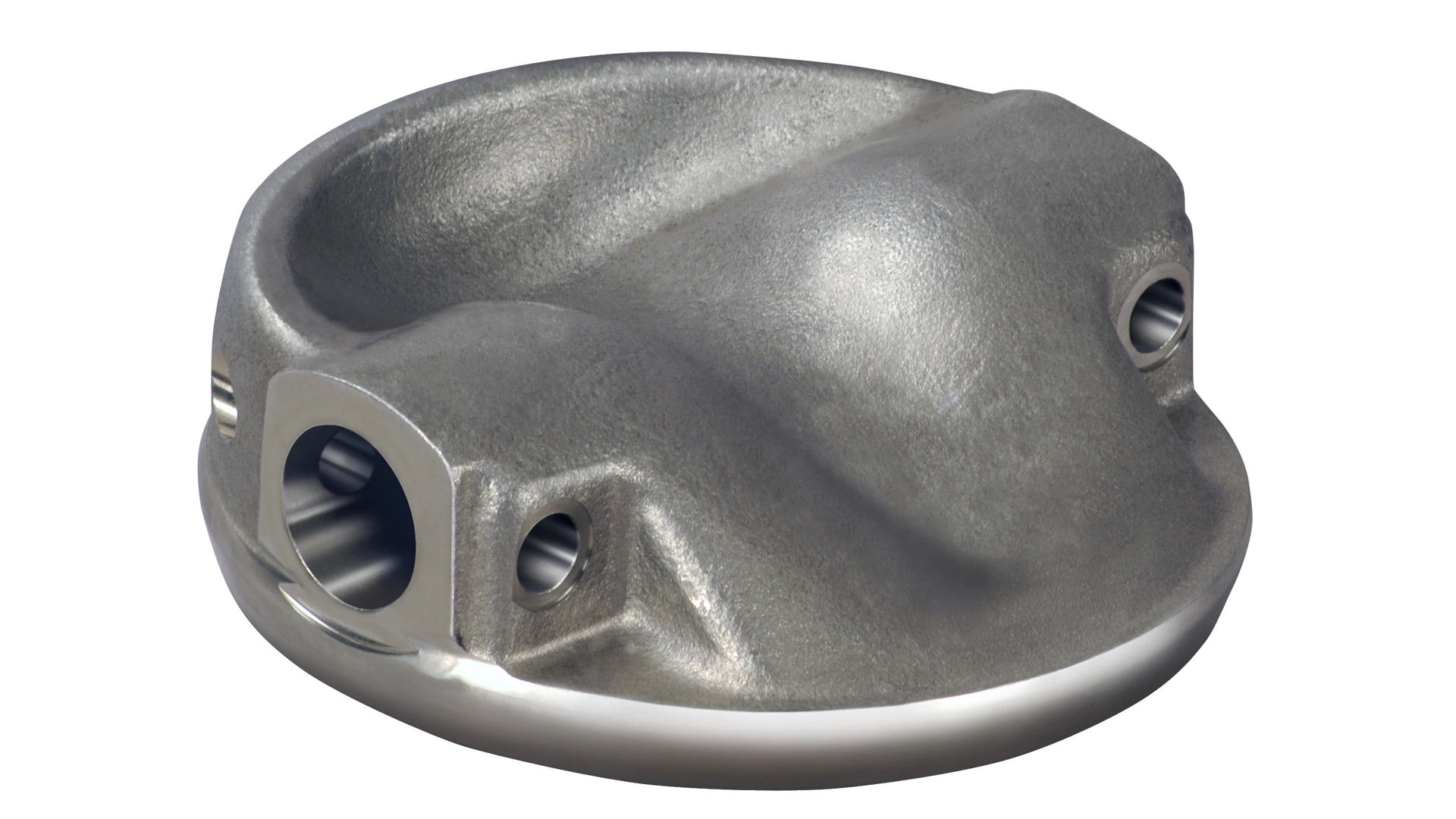

최근에 버터플라이 밸브는 고유의 등비율 유량 특성을 제공하는 윤곽 디스크를 갖추게 되었으며, 선형 설치 특성을 제공합니다.
이 설계의 버터플라이 밸브는 약 10%에서 70% 개방할 때 0.5~2.0의 허용 가능한 이득을 제공하며 동일한 크기의 일반 HPBV와 비교 시 제어 범위가 약 3배 높아집니다. 이 확장된 제어 범위는 세그먼트 볼 밸브 또는 글로브 밸브와 동일합니다.
