제어 밸브 선정의 개요
제어 밸브를 선정하기 위한 표준화 활동은 1960년대 초 동업자 단체인 유체 제어 연구소(Fluids Control Institute)가 압축성 유체 및 비압축성 유체에 모두 사용할 수 있는 선정 방정식을 발표하면서 시작되었습니다. 이러한 방정식으로 정확하게 수용할 수 있는 작동 조건의 범위는 상당히 좁았고, 표준은 널리 수용되지 못했습니다. 1967년에 ISA는 위원회를 설립하여 표준 방정식을 개발하고 발표했습니다. 이 위원회의 노력으로 밸브 선정 절차가 개발되어 미국의 국가 표준으로 자리잡았습니다. 그 후 국제전기기술위원회(IEC)는 ISA의 작업을 제어 밸브 선정에 대한 국제 표준을 제정하는 근거로 사용했습니다. ANSI/ISA-75.01.01과 IEC 60534-2-1 밸브 선정 표준이 서로 비슷하므로 두 표준 모두 사용할 수 있습니다.

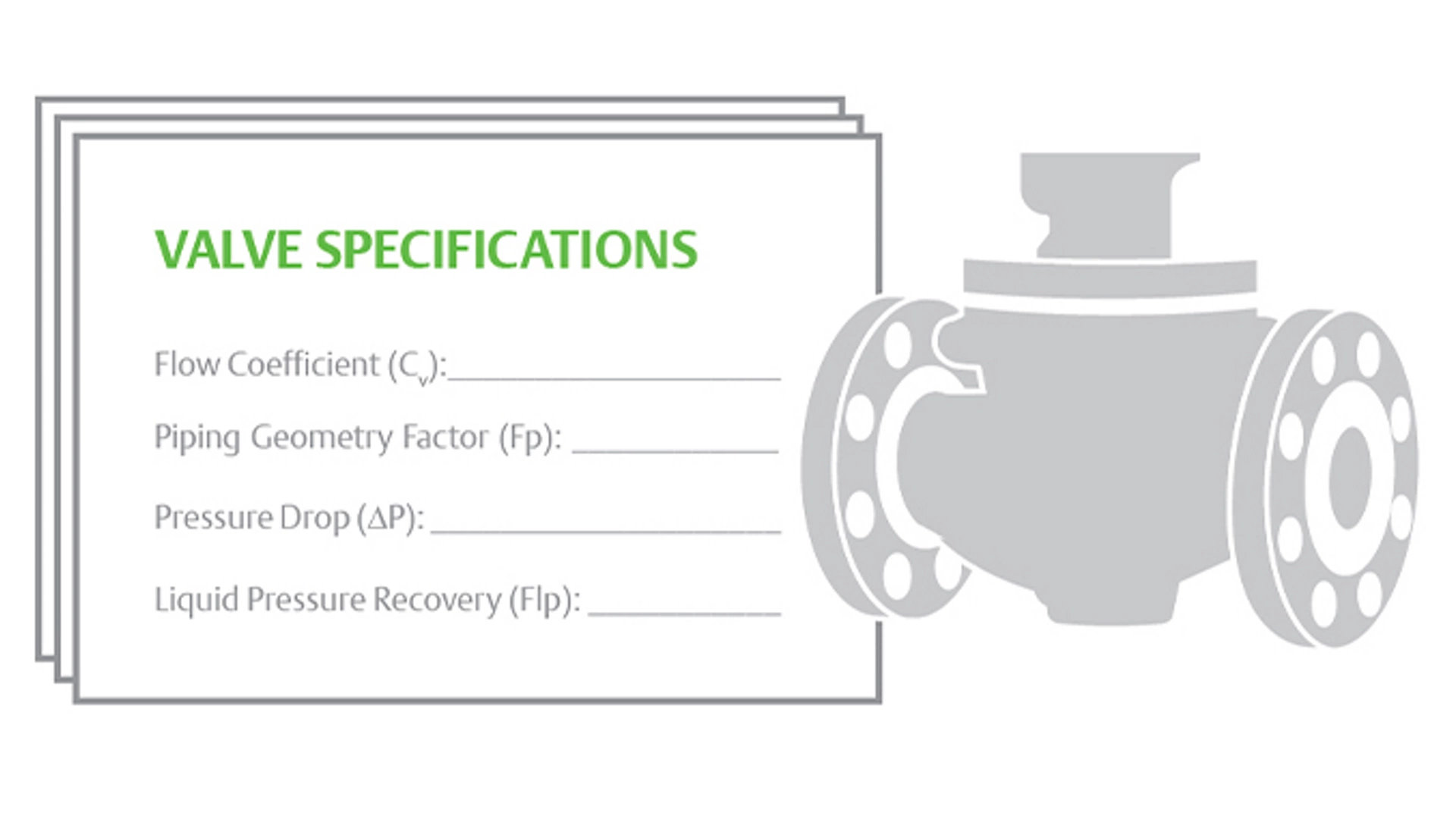

중요 선정 요소
제어 밸브를 적절히 선정하는 데 필요한 정보는 다음과 같습니다.
- 물리적 세부사항(파이프 규격, 압력 클래스, 트림 유형)
- 공정 조건(업스트림 압력, 다운스트림 압력, 온도, 소음 제한)
- 유체 특성(유량 속도, 밀도)
액체 유량용 제어 밸브의 선정 방법
1단계

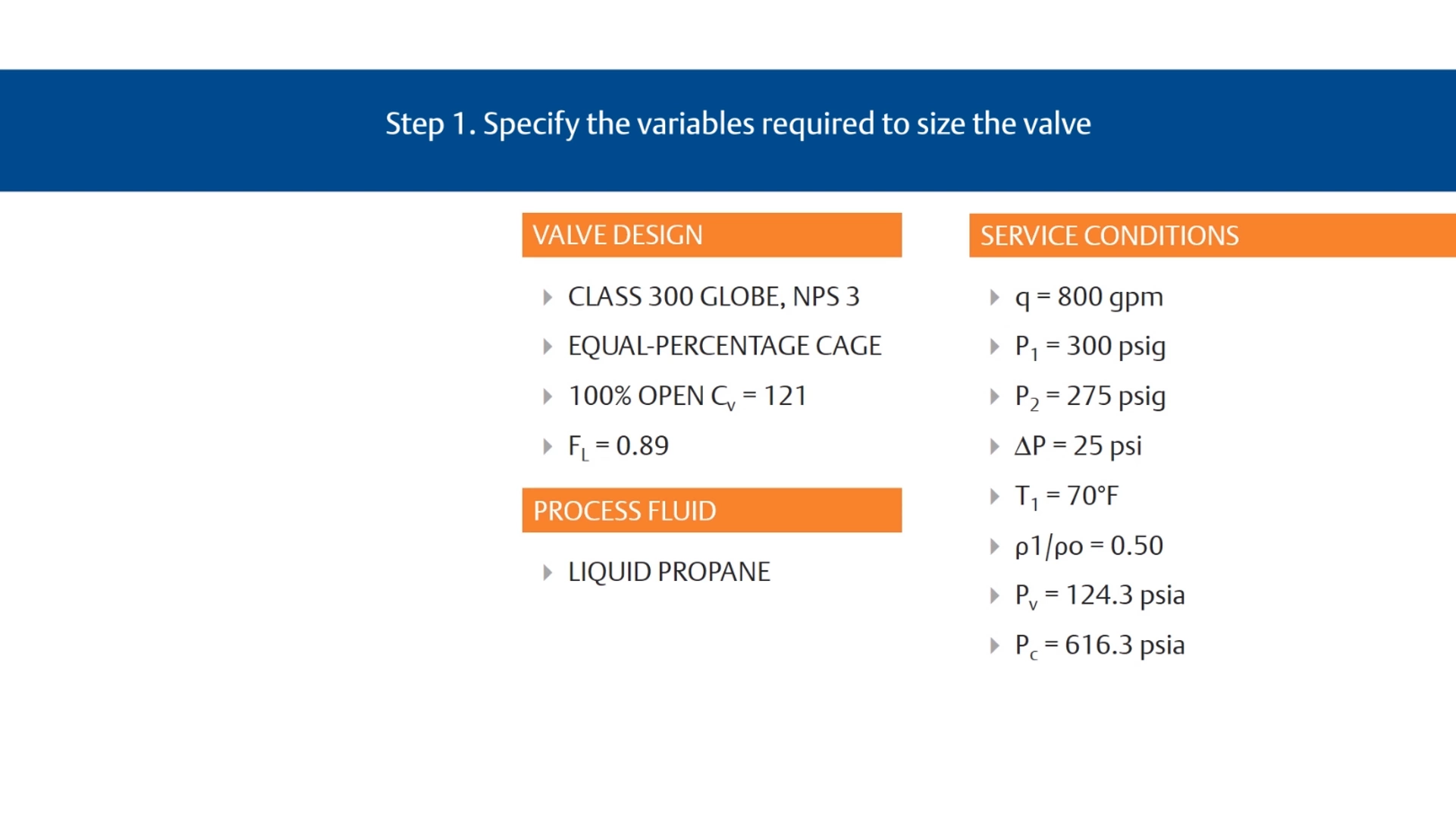

1단계: 밸브 선정에 필요한 변수 지정
- 원하는 설계
- 공정 유체(물,오일 등)
- 적절한 서비스 조건
- q 또는 w, P1, P2 또는 ΔP, T1, ρ1/ρo, Pv, Pc, 및 n
선정 절차에 적합한 조건을 인식할 수 있는 능력은 다양한 밸브 선정 문제에 대한 경험을 축적해야만 얻을 수 있습니다.

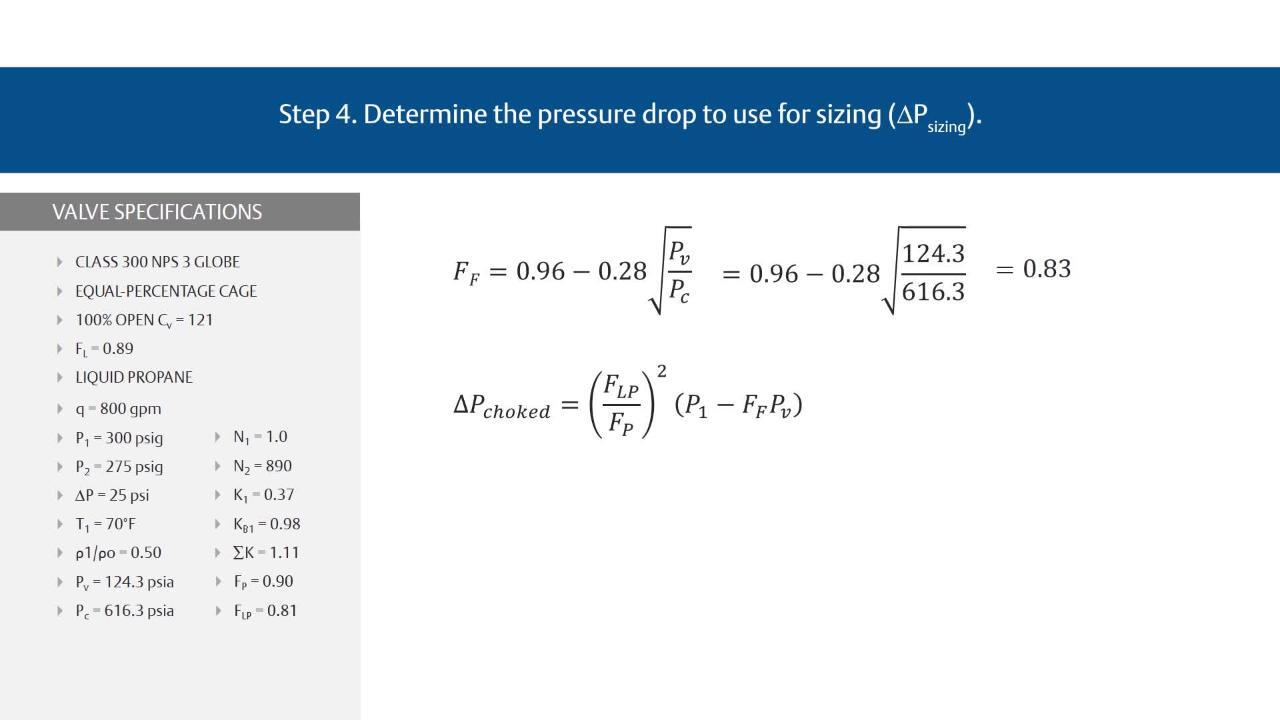

제어 밸브 선정 동영상

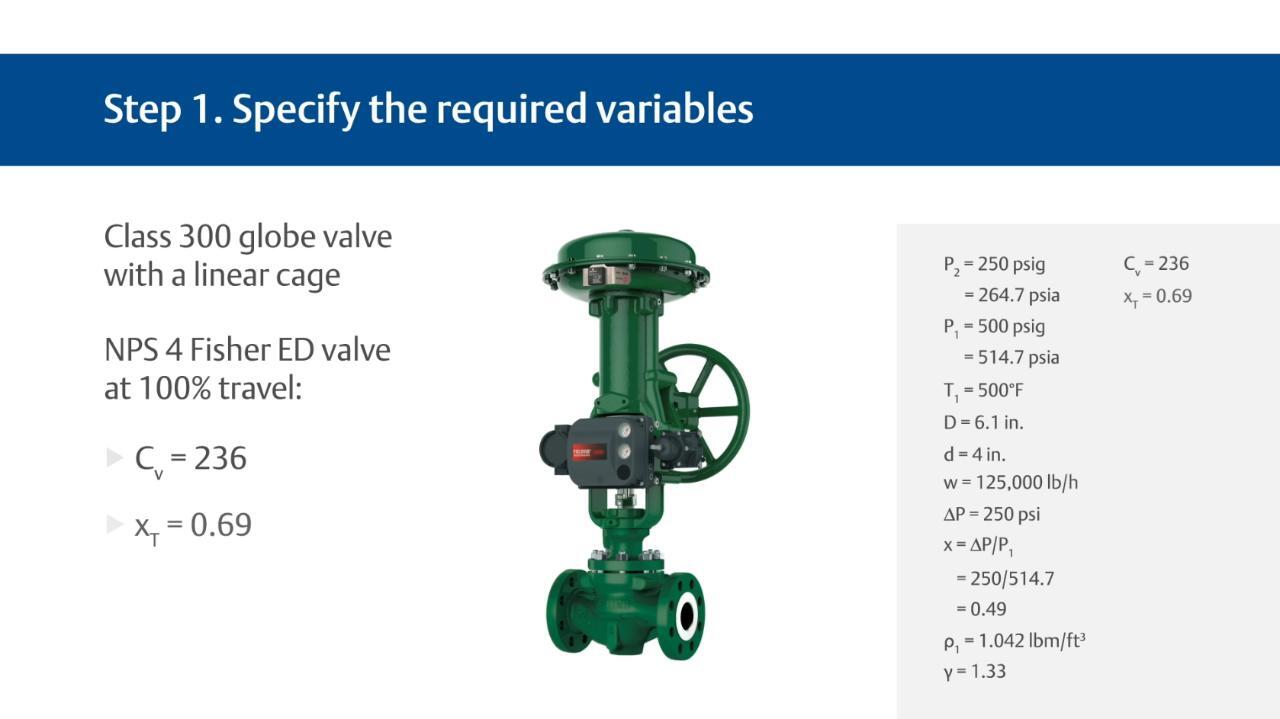

압축 유체용 제어 밸브의 선정 방법
ISA 및 IEC 권장 절차를 사용하여 압축 유체용 제어 밸브의 선정에 대한 단계별 과정을 학습하십시오.
압축 유체용 제어 밸브의 선정 방법
웨비나: 제어 밸브 사이즈 조정 및 선택 - Fisher Technology 짧은 대화
웨비나; 제어 밸브 유량 특성

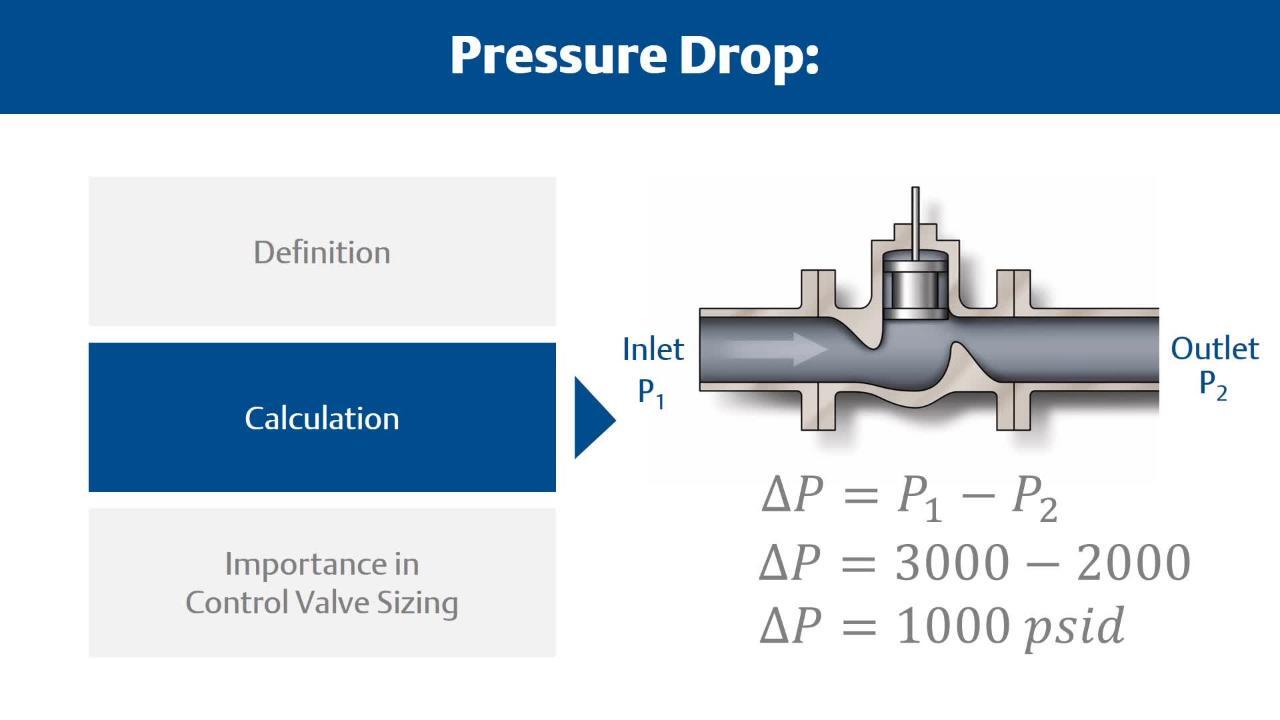

제어 밸브 선정 기본: 압력 강하란 무엇입니까?
