응용 분야 문제
Joule-Thomson(JT) 효과는 모든 1차 LNG 액화 공정에 활용되어 공급 가스 또는 냉매 흐름을 냉각합니다. 액체, 가스 또는 다상 유체의 냉각에 사용됩니다. 그동안 유체의 압력을 크게 줄이고 원하는 냉각을 유도하는 제어 밸브를 사용하여 이 효과를 활용할 수 있었습니다. 높은 압력 드롭으로 인해 제어 밸브가 제대로 처리되지 않으면 과도한 레벨의 소음이 발생할 수 있습니다. 또한 공정 온도가 매우 낮아 극저온까지 정밀하게 조절할 수 있어야 합니다.
- 상당한 압력 드롭
- 과도한 소음 레벨
- 완전 극저온

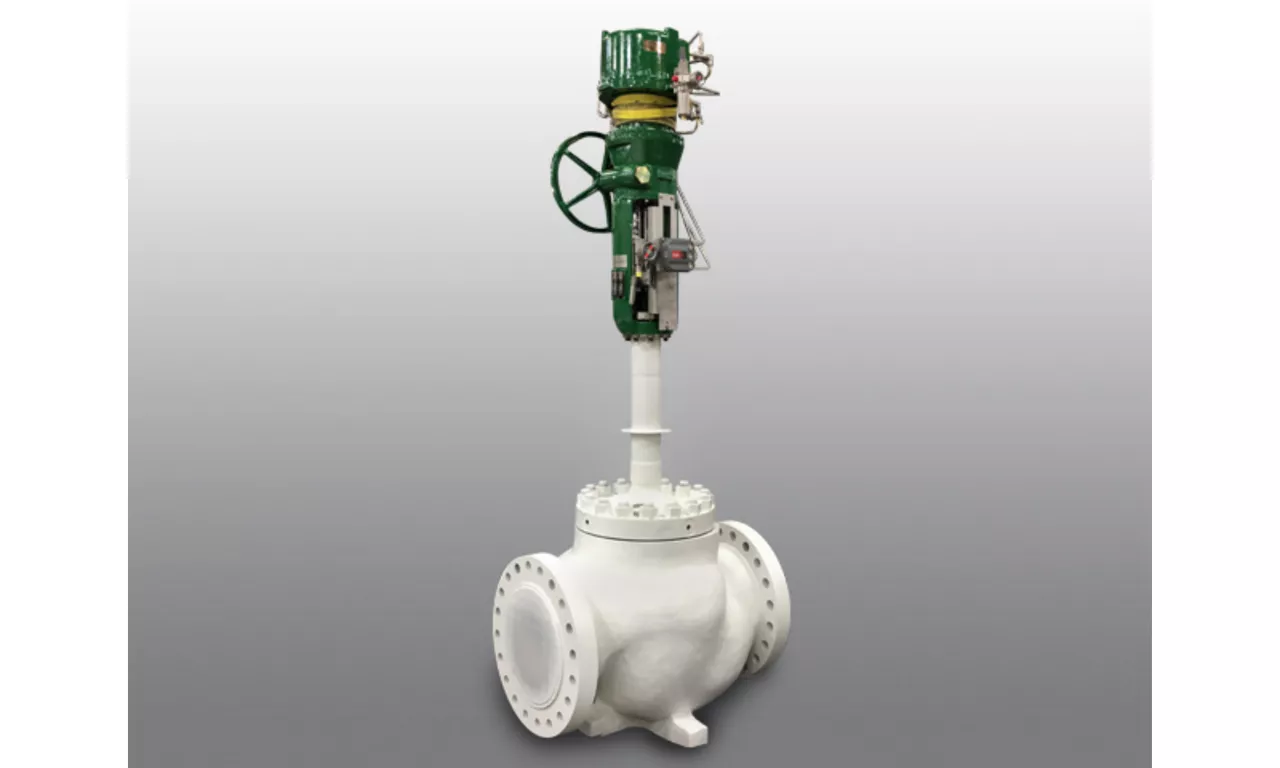

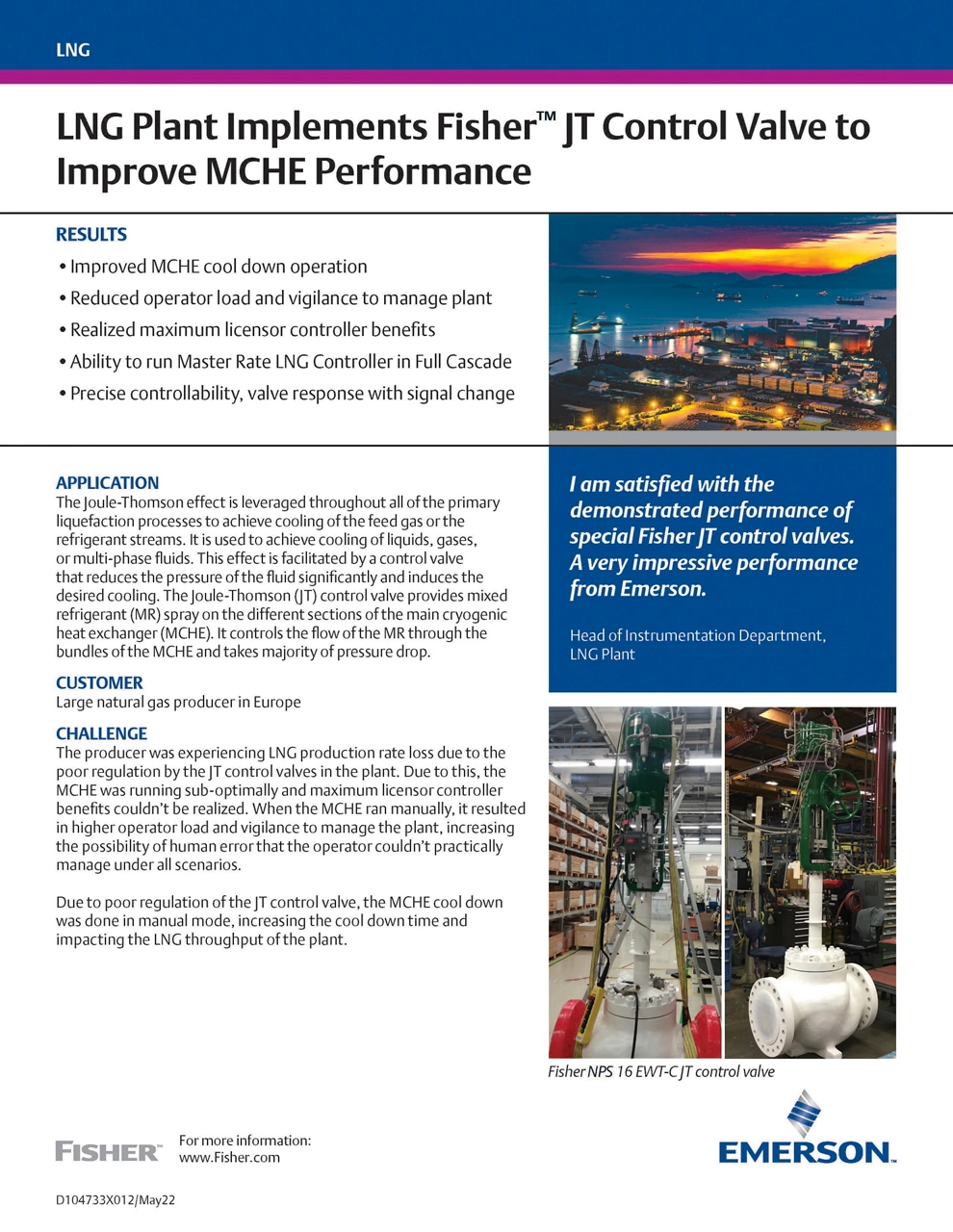

줄-톰슨 제어 밸브 기회

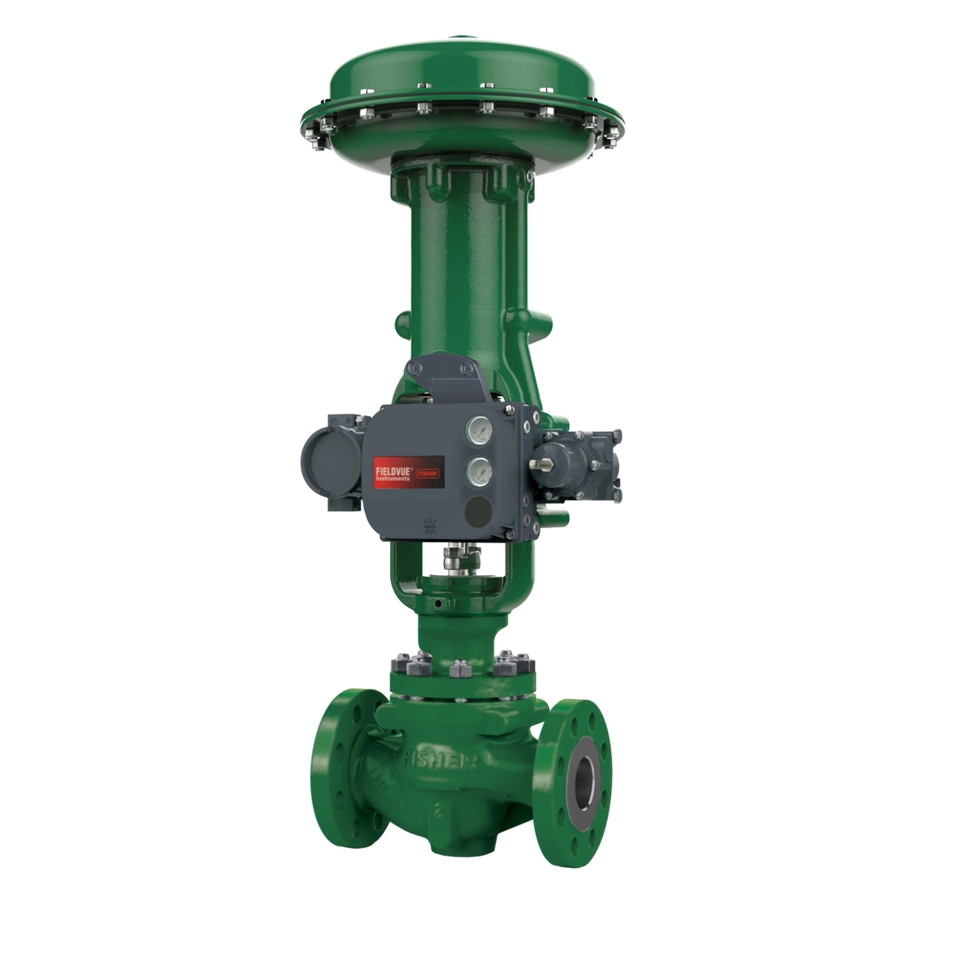

웜 줄-톰슨 밸브

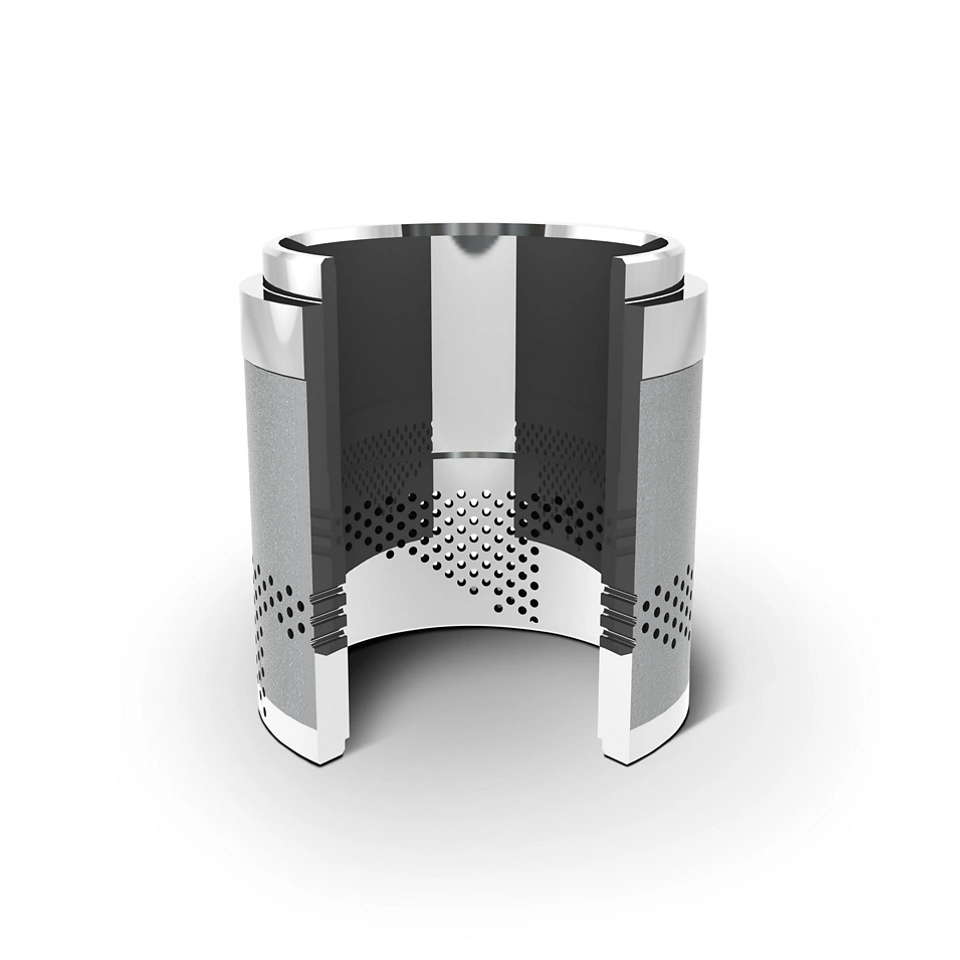

혼합 냉매가 주 열 교환기의 주입구와 웜 줄-톰슨 밸브 사이의 튜브 위로 이동할 때 쉘을 통해 역류로 이동하는 더 차가운 혼합 냉매 유체로 인해 열이 손실됩니다. 따라서 혼합 냉매가 주 열 교환기의 하부에 있는 웜 줄-톰슨 밸브의 주입구에 도달할 때 일반적으로 약 −200°F(−130°C) 정도의 극저온 상태입니다. 밸브를 통해 흐르는 혼합 냉매 유체는 밸브를 빠져나갈 때 액체 및 증기 혼합물로 변할 수 있습니다. 적절한 트림을 선택해야 합니다. 균형 잡힌 극저온 밸브를 권장합니다. 밸브가 압력 드롭으로 번들을 분사할 때 부피 기준 많은 비율의 냉매가 증기로 전환되는 경우, 유량 상승 방향으로 드릴로 뚫은 구멍 또는 슬롯형 트림을 사용하여 플래싱 관련 소음, 진동 및 침식을 제거할 수 있습니다.

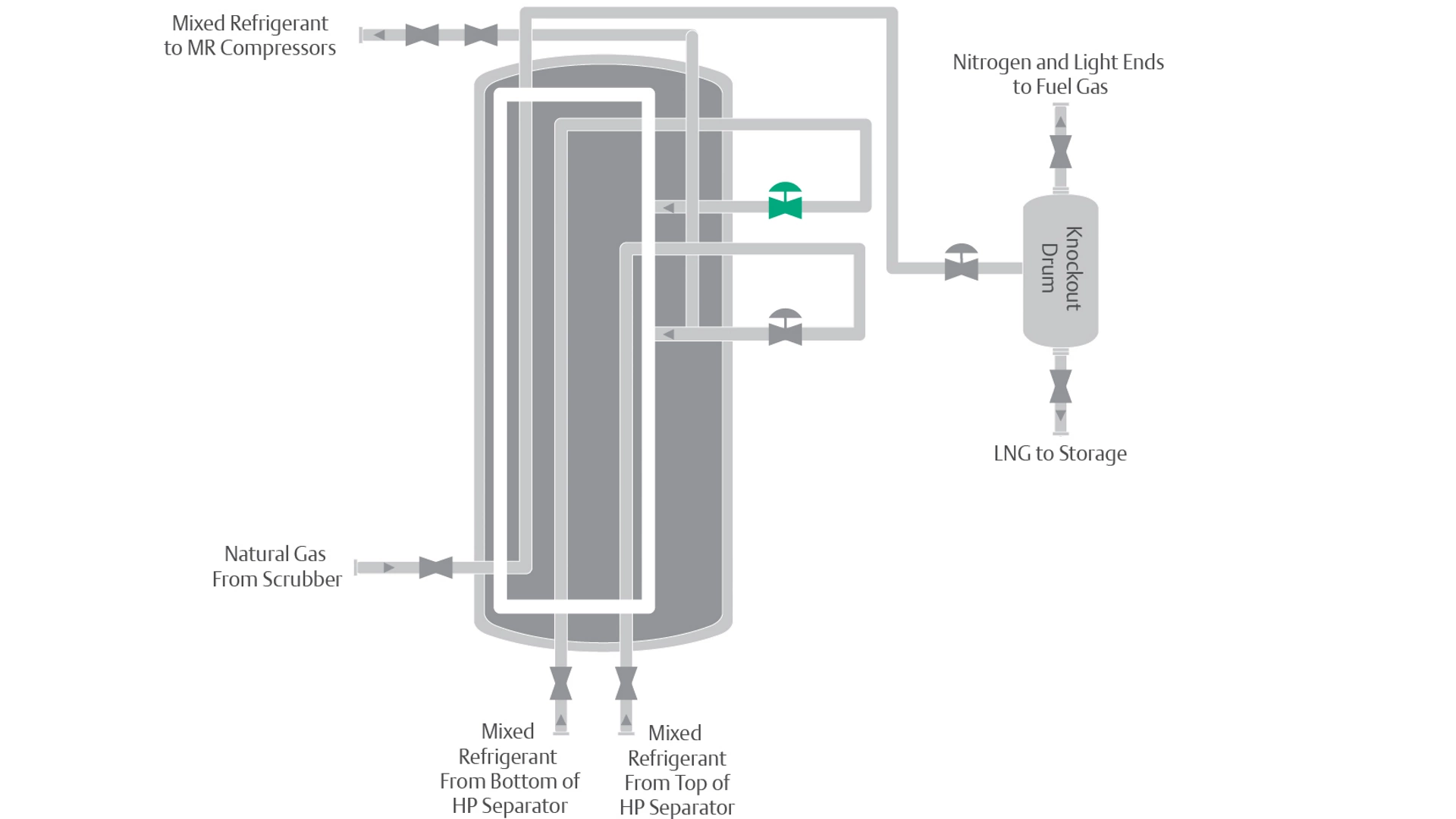

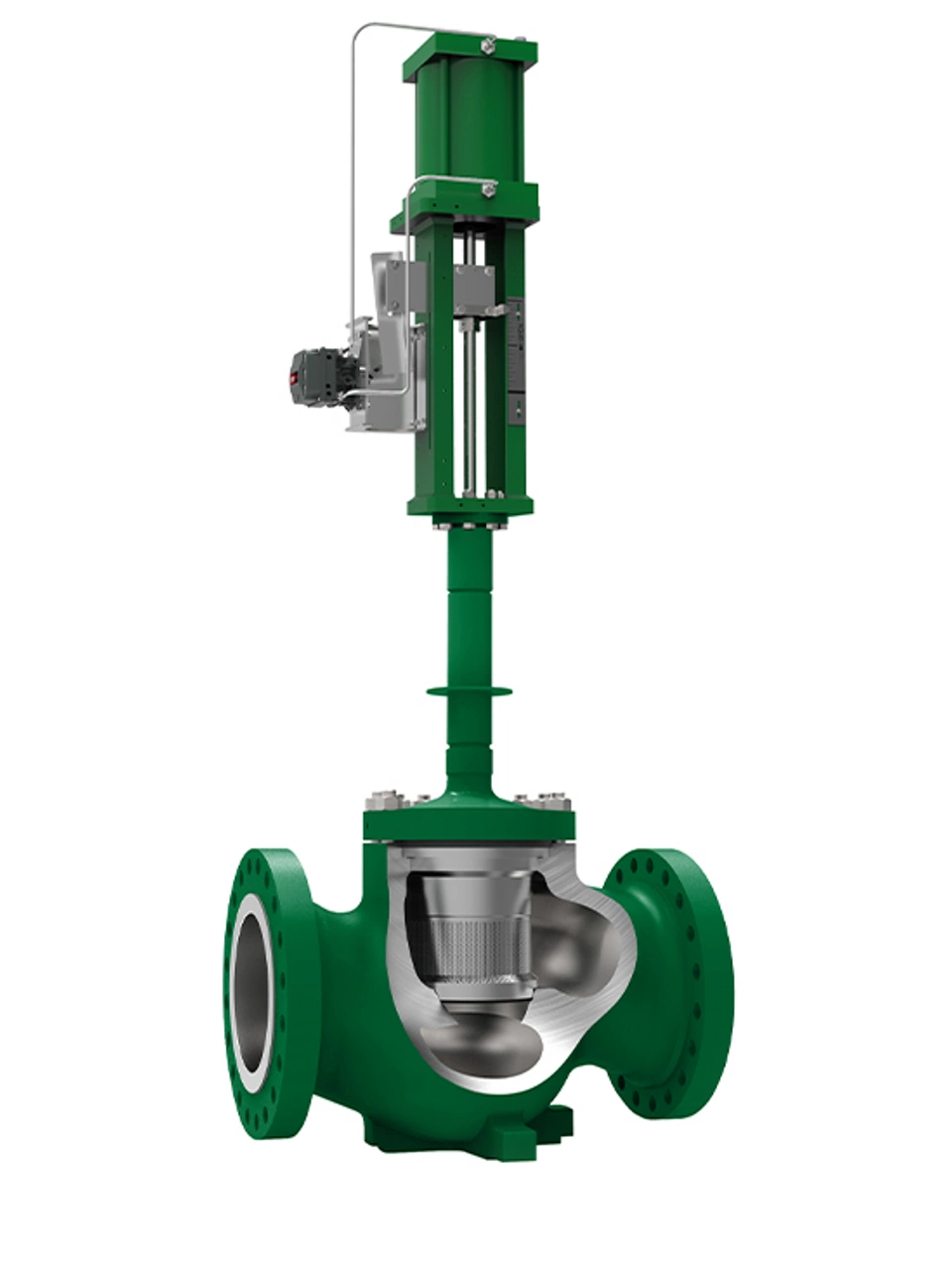

콜드 줄-톰슨 밸브
콜드 줄-톰슨 밸브에 들어가는 혼합 냉매의 주입구 온도가 웜 줄-톰슨 밸브로 들어가는 혼합 냉매의 온도(약 −150C(−240F))보다 낮습니다. 이는 열 교환기를 통과하는 시간이 더 길기 때문입니다. 밸브를 통해 흐르는 혼합 냉매 유체는 밸브를 빠져나갈 때 액체/증기 혼합물로 변할 수 있습니다. 적절한 트림을 선택해야 합니다. 균형 잡힌 극저온 밸브를 권장합니다. 밸브가 압력 드롭으로 번들을 분사할 때 부피 기준으로 많은 비율의 냉매가 증기로 전환되는 경우, 유량 상승 방향으로 드릴로 뚫은 구멍 또는 슬롯형 트림을 사용하여 플래싱 관련 소음, 진동 및 침식을 제거할 수 있습니다.
