탈수 공정에 분자 체 밸브가 필수인 이유는 무엇입니까?
분자 체 밸브는 탈수 공정 전반에 걸쳐 가스의 유량을 제어하며, 흡착 단계와 재생 단계를 전환합니다. 이러한 밸브는 효율적인 운영에 매우 중요하고, 빈번한 사이클링, 열 변화, 고온 및 분진이 많을 때 효과적으로 작동될 수 있는 입증된 기술이 필요합니다. 혹독한 환경의 밸브는 높은 신뢰성, 완벽한 양방향 차단 및 저감된 배출을 요구합니다.

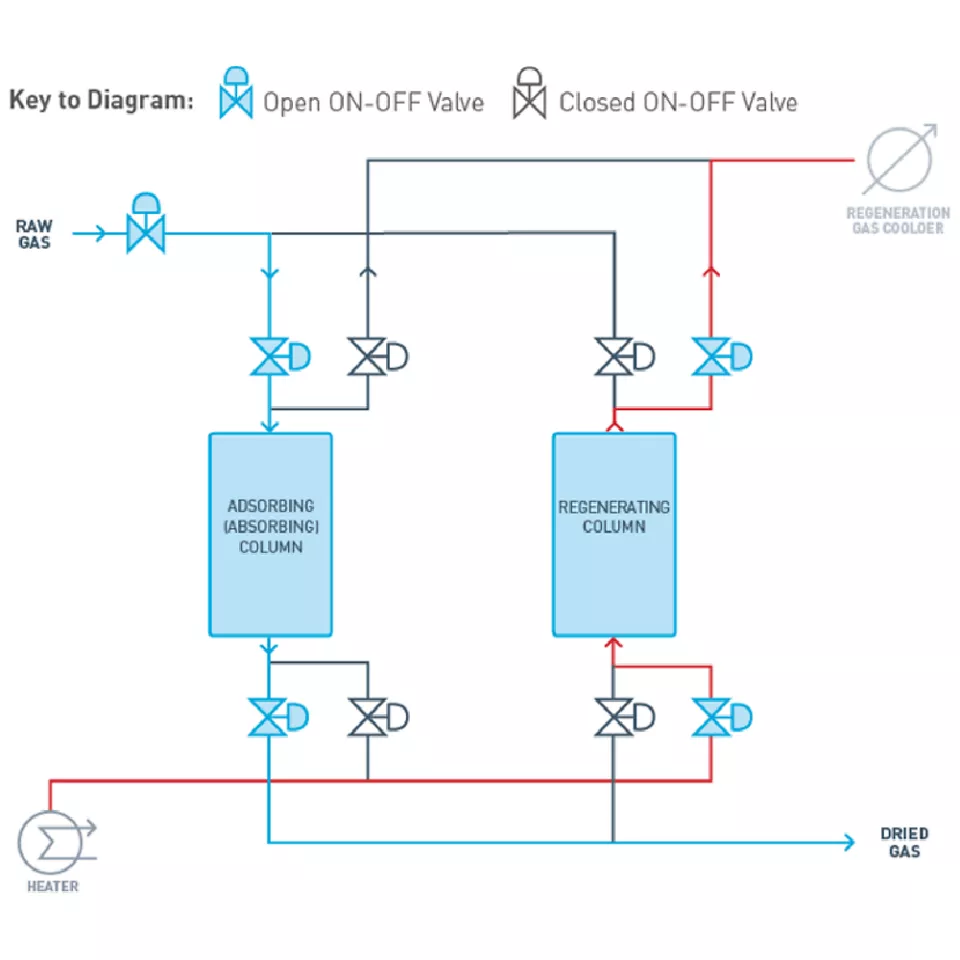

분자 체 공정
이 공정은 여러 개의 Vessel이 병렬로 작동하며 세 가지 주요 단계가 있습니다.
가스는 건조 물질이 포함된 Vessel을 통과합니다.
포화 상태에 도달하기 전에, 공정은 재생으로 전환됩니다. Vessel은 격리 후 가열되어 물과 불순물을 제거합니다. 공정 가스는 인접한 Vessel로 이동됩니다.
이후 Vessel은 냉각 단계를 거칩니다. 냉각이 완료되면 가스 유량이 Vessel로 다시 유입되고 인접 Vessel은 격리되어 재생 순서를 시작합니다.
분자 체 밸브 응용 분야 문제
빈번한 사이클링
하루에 1~8회 재생 사이클이 발생하는 밸브의 빈번한 사이클링으로 인해 작동 빈도가 증가하여 마모가 더 빨라질 수 있습니다.
밸브 사이클이 잦을수록 성능이 저하됩니다.
밸브 마모
분자 체 베드가 노화됨에 따라 열화되어 밸브를 오염시킬 수 있는 먼지와 입자가 생성됩니다.
이 오염은 특히 코어 및 지지 핀 주변의 밸브 캐비티에 축적되며 밸브 막힘과 틸팅 메커니즘의 마모를 증가시킬 수 있습니다.
온도 과도
230°C~340°C(450°F~600°F)의 재생 온도는 열 팽창 및 수축을 발생시켜 밸브 구조 및 작동 토크에 영향을 줄 수 있습니다.
이러한 온도 변화는 씰링 무결성을 손상시키고 테프론 시트 인서트 및 패킹 링과 같은 구성품에 부정적인 영향을 미칠 수 있습니다.
사이클 속도
재생 사이클 동안 Vessel은 가압 및 감압을 경험합니다.
재생 공정이거나 시트에서 튀어나온 밸브 등으로 인해 분당 50PSI 이상의 급격한 압력 변화는 베드에 충격을 주어서 분자 체를 손상시킬 수 있습니다.
유지보수
밸브 설계가 복잡할수록 유지보수 기간이 길어져 셧다운 시간이 증가합니다.
이러한 설계는 특히 상승하는 스템 밸브에 대한 복잡한 조정과 여러 구성품을 포함하므로 유지관리가 복잡해지고 가동중단 시간이 늘어납니다.
우수한 분자 체 밸브의 특징은 무엇입니까?
혁신적인 밸브 솔루션

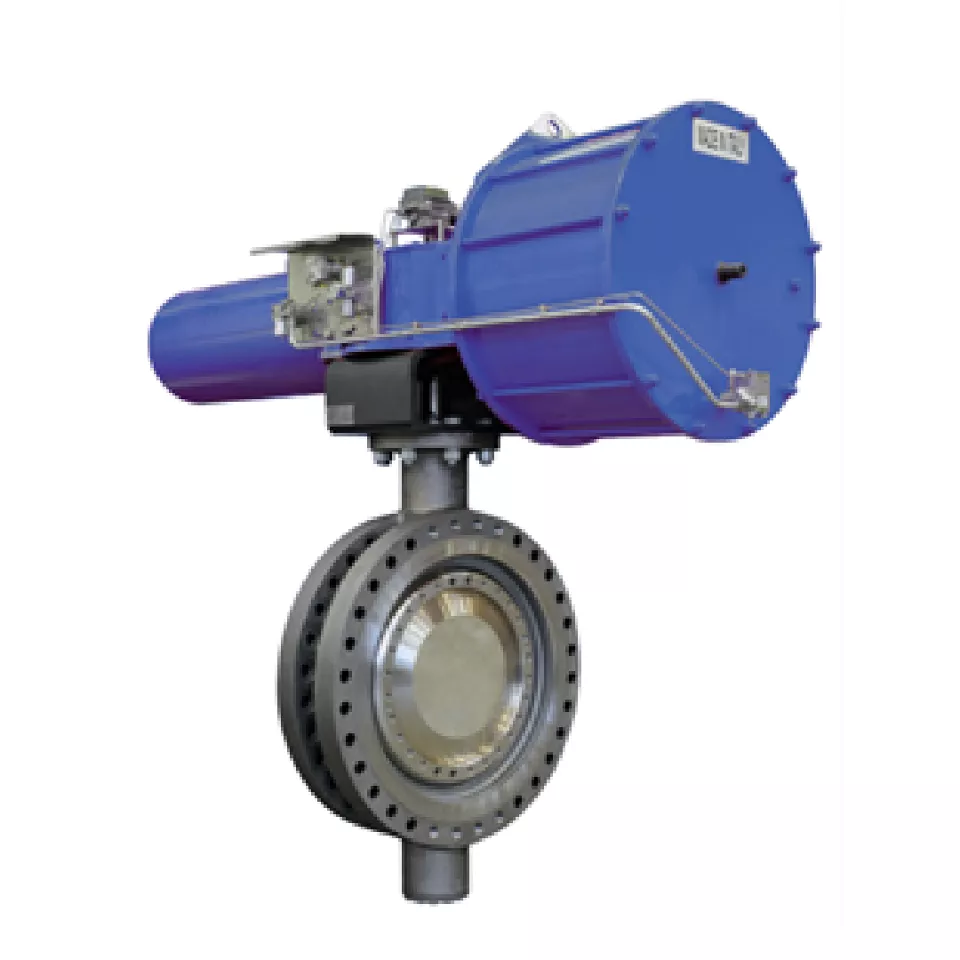

트리플 오프셋 밸브(TOV)는 극한의 조건을 처리할 수 있는 기능과 설계가 있어서 분자 체를 위한 고급 솔루션을 제공합니다.
트리플 오프셋 설계
최적화된 시팅 각도 및 회전 특성은 트리플 오프셋 설계와 연성 금속 씰링 링을 독창적으로 조합함으로써 모든 구성에서 우수한 기밀성을 보장할 수 있습니다.
1/4 회전
트리플 오프셋 밸브(TOV)의 회전 기능은 설치 공간과 중량을 줄이고, 작동성을 향상시키고, 비산 배출을 감소시키며, 밸브 수명을 연장합니다.
견고하고 유연한 씰 링
금속 씰 링 탄력성은 시트 전체 둘레에 접촉력을 균일하게 분포하여 우수한 밀폐력을 보장하며 바디와 디스크 간에 약간의 팽창 차이를 보완합니다. 소재 선택 및 간격/공차 계산은 열 변화로 인한 소재 팽창을 고려합니다.
비마찰 설계
트리플 오프셋 비마찰 설계는 씰링 구성품 간의 마모를 완전히 제거합니다. 베어링과 트러스트 베어링을 포함한 전체 트림은 고강도 작업을 위해 설계되었습니다.
cone-to-cone 씰링
트리플 오프셋 밸브(TOV)는 형태가 동일한, 즉 경사형 원추곡선의 고정시트와 회전 씰링 표면으로 구성된 씰링 시스템을 사용했습니다.
뛰어난 공정 밸브
트리플 오프셋 기술은 진화하여 금속간 토크 시팅, 1/4 비마찰 회전을 제공하며 가장 혹독한 서비스 환경을 견딥니다.
컴팩트한 디자인
트리플 오프셋 밸브(TOV)는 기존 볼 밸브에 비해 설치 공간을 크게 줄이는 동시에 유지보수 필요성과 비용을 최소화합니다.
분자 체 밸브에 대한 자주 묻는 질문
타워의 전환을 제어하는 밸브는 전환 밸브라고 합니다.
대부분의 격리 밸브와 달리, 분자 체 전환 밸브는 두 개의 스트림 즉, 건조 중인 공정 스트림과 베드를 재생하는 고온 가스를 구분하는 역할을 합니다.
분자 체 전환 밸브는 다양한 산업 및 과학 응용 분야에서 효율적이고 지속적인 작동을 보장하여 시스템 성능을 최적화합니다.
분자 체 공정에 가장 적합한 밸브 솔루션은 금속 시트 밸브입니다. 이러한 응용 분야에서 발생하는 혹독한 환경을 견딜 수 있기 때문입니다.
