분말 방출 시스템 공정

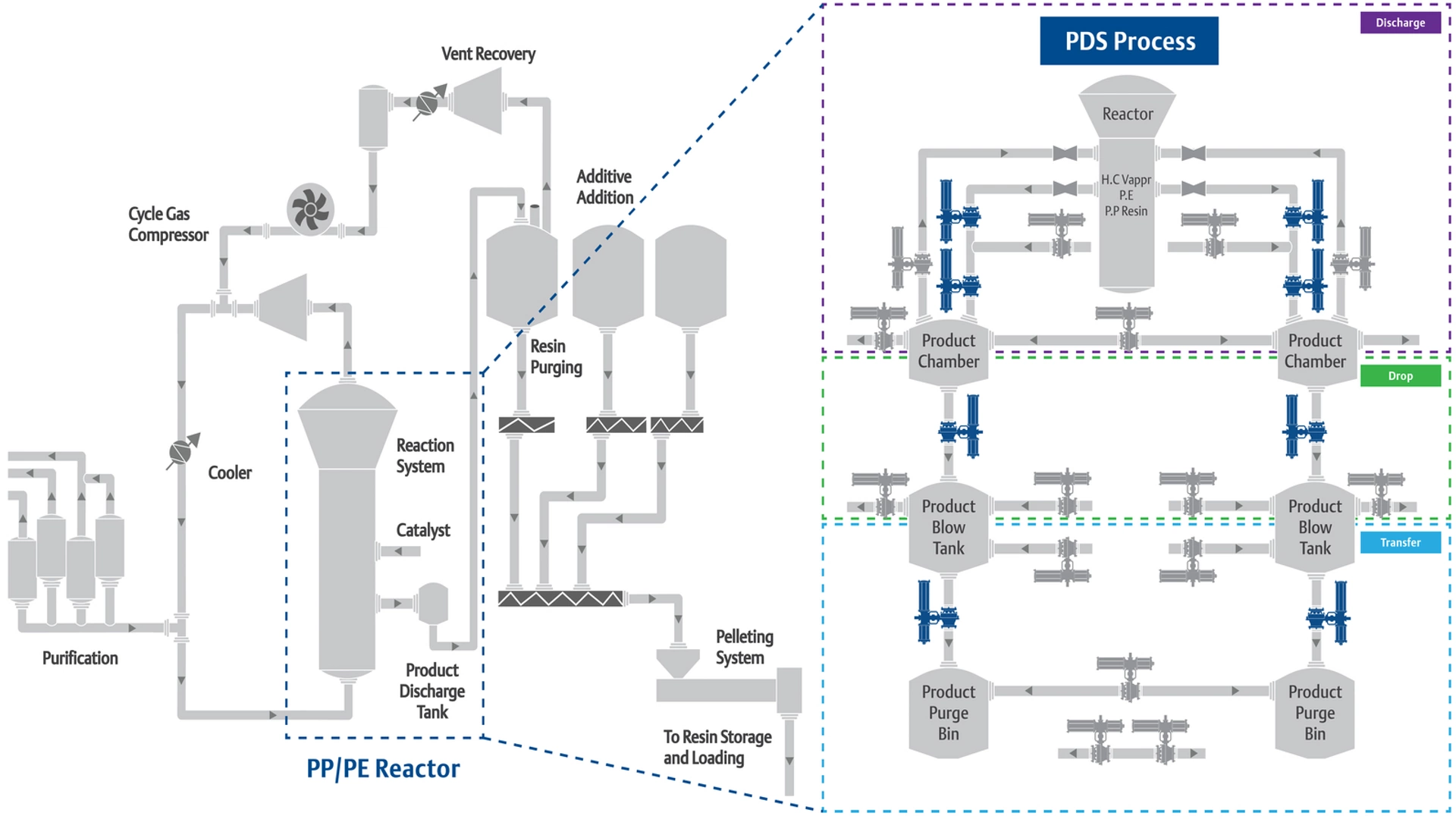

폴리에틸렌 및 폴리프로필렌 생산은 라이센스를 받아야 하는 공정입니다. 이 공정에서 촉매가 추가된 반응기에서 분말이 생성됩니다. 반응기에서 방출된 분말은 추가 처리 및 펠릿화를 거쳐 다운스트림 사용에 활용됩니다. 이 분말 방출 시스템(PDS) 단계에서 생산업체는 밸브 신뢰성, 그리고 궁극적으로는 운영의 생산성 측면에서 큰 문제에 직면하게 됩니다. 아래에 자세하게 설명된 이 공정 문제는 생산업체의 품질 및 효율성 목표를 달성하기 위해 우수한 밸브 기술이 필요합니다. 아래 공정 맵의 파란색 밸브 아이콘은 우선적으로 주의가 필요한 중요한 서비스 밸브를 나타냅니다.
분말 방출 시스템 밸브 문제

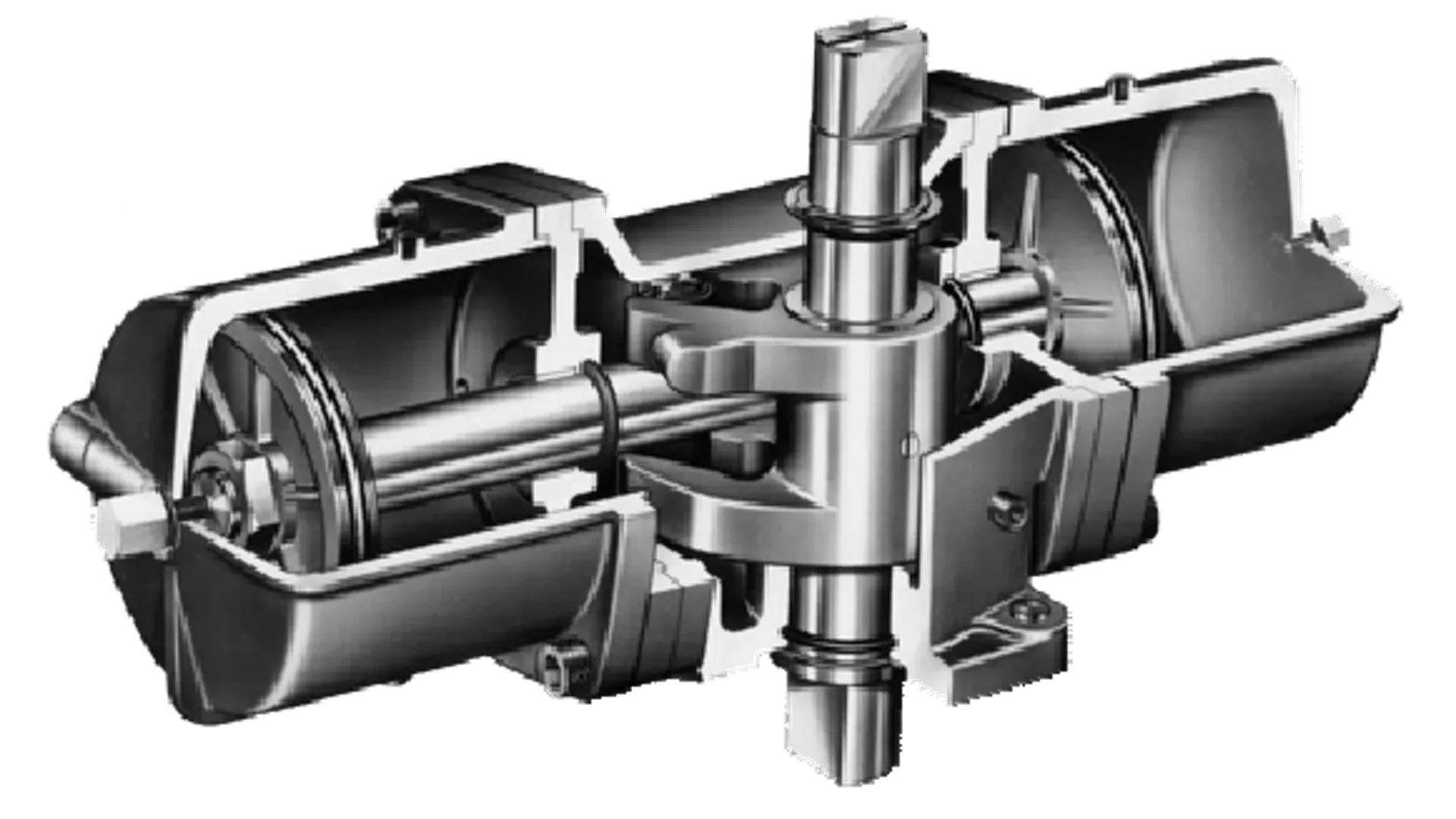

사이클 빈도
분말 방출 응용 분야의 자동화된 밸브는 고속 및 높은 빈도로 작동할 수 있어야 합니다. 일반적으로 열거나 닫는 속도는 인치당 1초 미만이어야 하며 하루에 600회 이상의 사이클이 필요합니다.
이는 밸브 구성품뿐만 아니라 고도로 설계된 액추에이터에도 큰 부담을 줍니다. 이러한 액추에이터는 강화된 소재, 최적화된 스프링, 베어링 및 씰로 구성되어야 합니다. 또한 액추에이터는 과도한 충격 부하를 완화할 수 있도록 완충 장치를 포함해야 합니다.

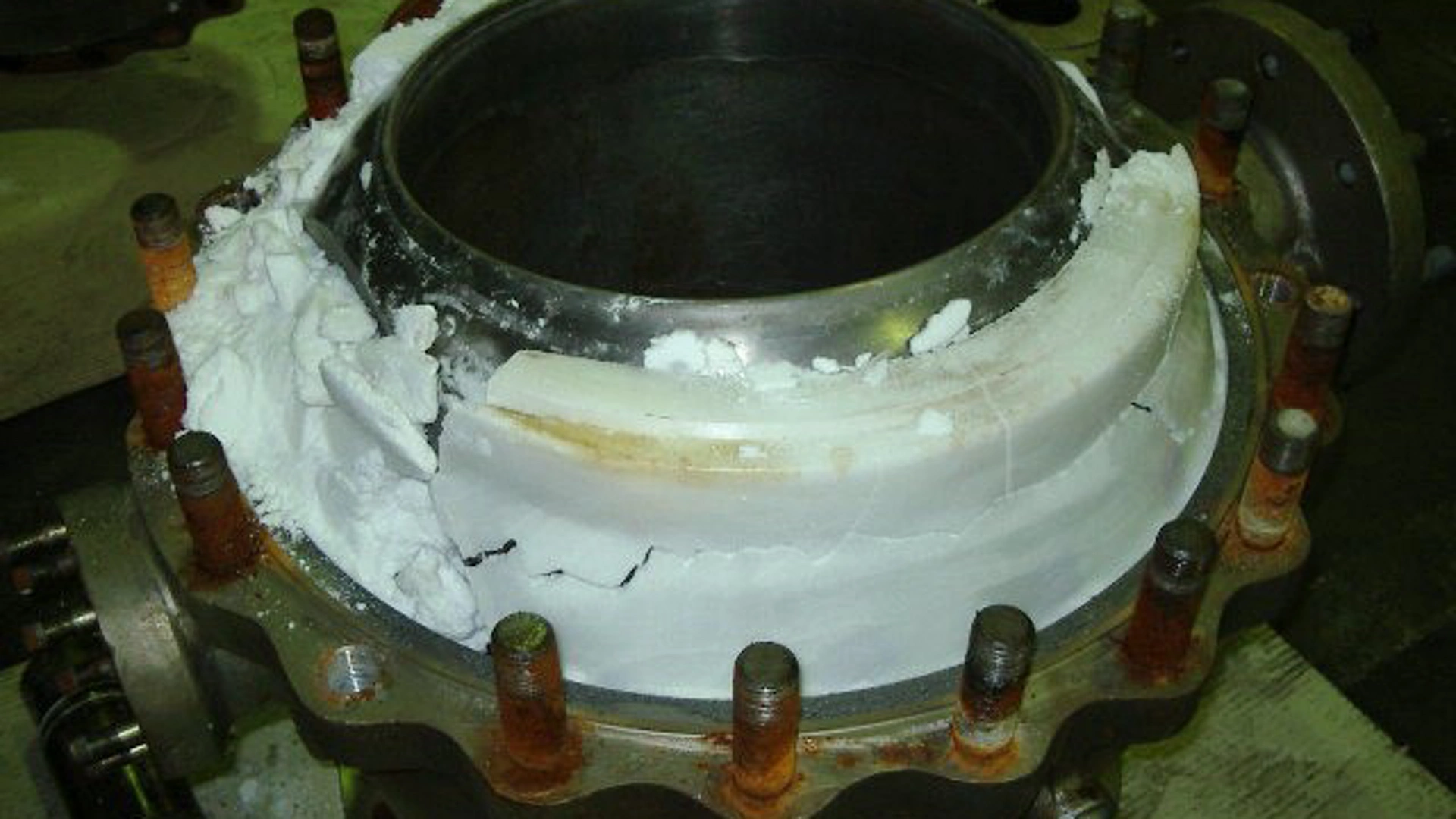

분말 유입
폴리에틸렌 및 폴리프로필렌 분말은 밸브가 다루기 가장 까다로운 물질 중 일부일 수 있습니다. 미세 분말 입자가 볼과 시트 사이의 틈새로 들어갈 수 있습니다. 짧은 기간 동안 이 분말이 축적된 후 압축되어서 씰링을 방지하고 밸브를 고착시킬 수 있습니다.
정밀하지 않게 가공된 구성품과 비효과적인 씰로 잘못 설계된 밸브로 인해 분말 축적이 가속화되고 밸브 또는 액추에이터 고장이 촉진됩니다.

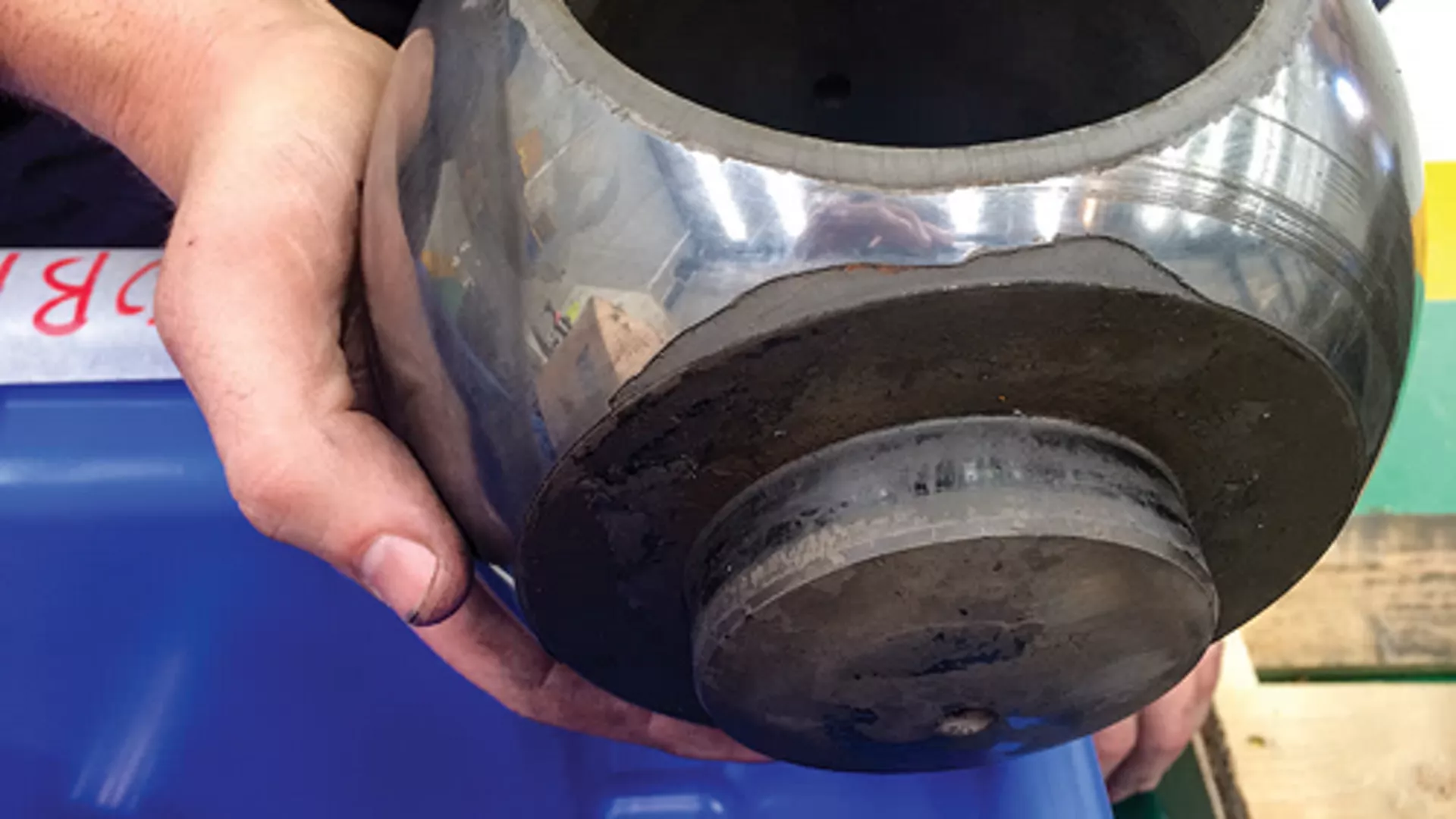

구성품 마모
분말 방출 시스템 밸브 운영 조건은 고속, 빈번한 사이클링에 연마성이 있는 폴리에틸렌 또는 폴리프로필렌 분말 입자가 결합된 상태입니다. 이러한 조건으로 인해 구성품 마모가 주요 고장 모드로 나타납니다.
이 응용 분야에서 밸브가 올바르지 않게 설계되었거나 사양에 맞지 않으면 볼과 시트에 긁힘이 발생할 뿐만 아니라 베어링, 씰 및 스프링의 성능이 저하될 수 있습니다. 이러한 손상으로 밸브가 조기에 고장나서 가동중단 시간 및 유지보수가 필요할 수 있습니다.

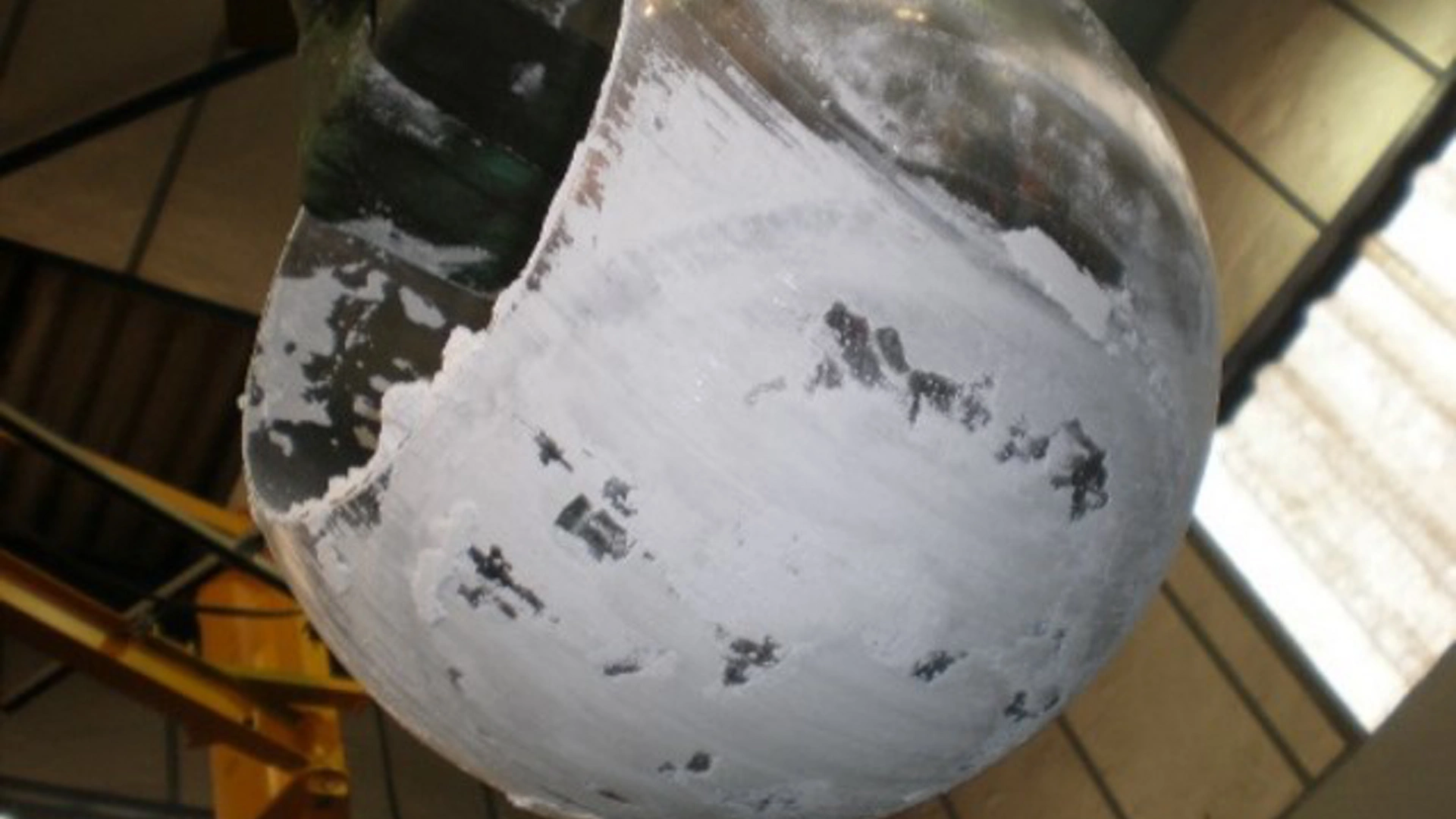

가동중단 시간 위험
분말 방출 시스템 밸브의 신뢰성은 운영 수익성에 매우 중요합니다. 씰링이 효과적이지 않으면 분말 품질이 저하되어 폐기물 및 재처리 비용이 높아집니다. 그리고 이러한 밸브가 고장나면 반응기를 셧다운하여 다운스트림 공정을 중단해야 합니다.
또한 일부 예비 부품 및 교체 밸브는 비용이 높고 리드 타임이 길어서 가동중단 시간과 유지보수 비용이 증가할 수 있습니다.
우수한 분말 방출 시스템 밸브의 특징은 무엇입니까?
라이센서 승인
라이센스가 부여된 공정에 배치될 때 공정의 무결성을 보장하기 위해 라이센서가 승인한 밸브 솔루션을 선택해야 합니다.
확인된 성능
최소 요건은 밸브가 70만 사이클에도 성능이 입증된 밸브입니다. Emerson은 KTM 솔루션이 2백만 사이클로 작동함을 입증했습니다.
일체형 스크래퍼 시트
씰링하기 전에 분말을 제거하도록 설계된 스마트 시트입니다. 넓은 면은 볼 표면 압력을 줄이고 수명을 향상시킵니다.
고성능 액추에이터
밸브 수명에 맞는 구성품 품질과 충격 흡수 기능을 갖추고 고속, 높은 빈도의 사이클을 수행할 수 있어야 합니다.
견고한 연결부
백래쉬를 방지하기 위해 밸브와 액추에이터 간의 단단하고 수직으로 정렬된 맞물림을 유지하면서 높은 하중을 견뎌야 합니다.
특별 설계된 씰링 소재
시트 스프링의 분말 침투를 방지하기 위해서는 백업 씰이 필수적입니다. 4점식 X자형 씰은 표준 O-링보다 우수합니다.
입증된 스템 씰 시스템
특별 설계된 스템 씰 배열은 반복 작동으로 인한 마모를 견디면서 물의 유입 및 공정 유출을 방지하는 데 매우 중요합니다.
하드 코팅된 구성품
지속적인 성능을 위해 전체 밸브 패키지에서 중요한 구성품은 볼과 액추에이터 실린더를 포함하여 하드 코팅되어야 합니다.
분말 방출 시스템 밸브 비디오
2백만 사이클이 가능한 분말 방출 시스템 밸브를 개발한 팀
특히 폴리머 서비스에서 2백만 사이클을 견디는 밸브 기술을 개발하기 위해서는 팀이 함께 노력해야 하며, 이는 폴리프로필렌 및 폴리에틸렌 생산업체의 성능 향상에 중요한 역할을 합니다.
2백만 사이클이 가능한 분말 방출 시스템 밸브를 개발한 팀
2백만 사이클이 가능한 분말 방출 시스템 밸브가 개발된 시설

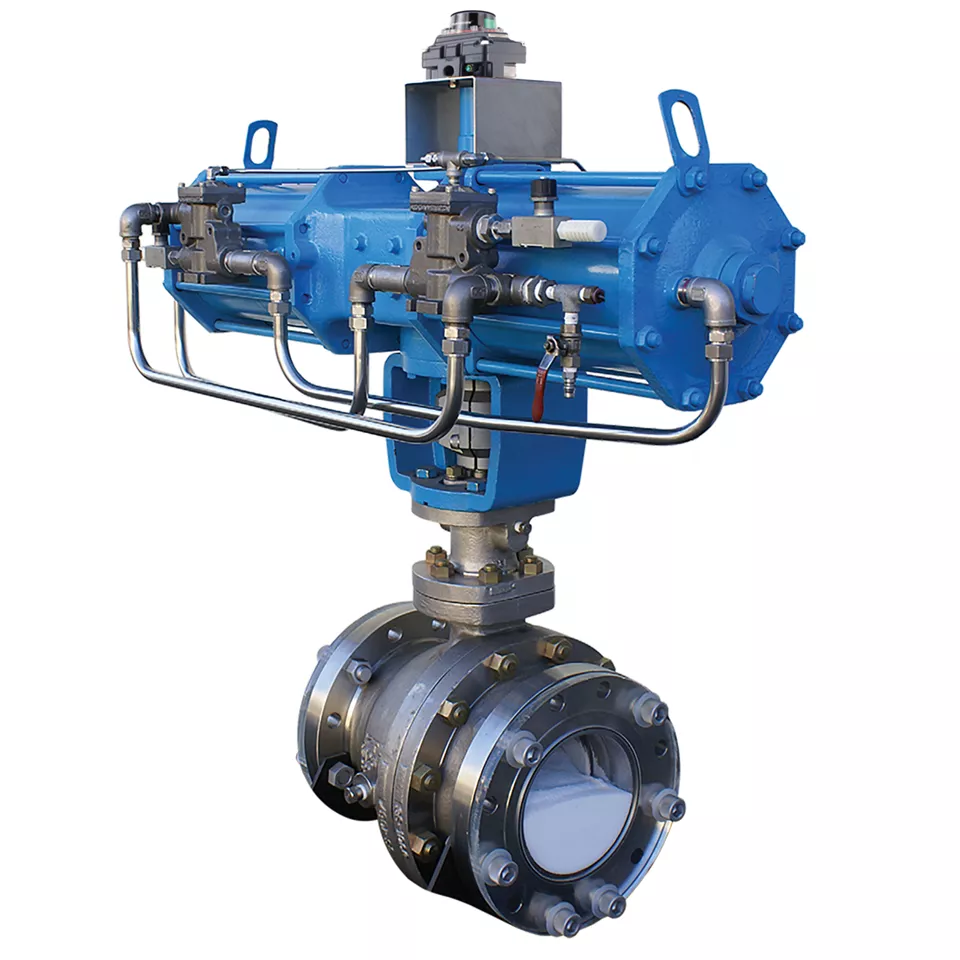

2백만 사이클이 가능한 분말 방출 시스템 밸브
분말 방출 시스템 밸브에 대한 자주 묻는 질문
분말 방출 시스템 밸브는 사일로, 호퍼 또는 빈과 같은 저장 용기에서 대량 분말의 배출 및 흐름을 제어하는 데 사용되는 기계 장치입니다.
공압식, 전기 또는 유압 액추에이터를 사용하여 밸브를 수동으로 작동하거나 자동화할 수 있습니다. 이들은 분말의 흐름을 조절하기 위해 통로를 열거나 닫는 방식으로 작동합니다.
중요한 특징은 다음과 같습니다.
- 소재 호환성
- 씰 무결성
- 용이한 작동 및 유지보수
- 내구성 및 내마모성
- 압력 및 온도 등급
밸브의 수명은 물질, 사용 빈도, 유지보수 등의 요인에 따라 달라집니다. 일반적으로 생산업체는 최소 70만 사이클이 요구됩니다.
