증기 컨디셔닝 및 과열 저감

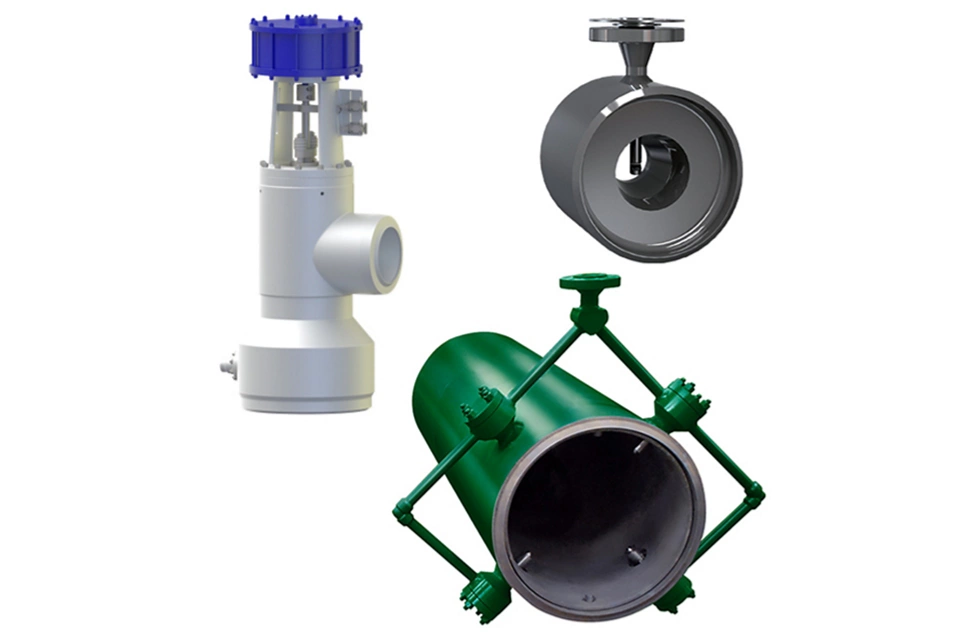

Fisher and Sempell steam conditioning desuperheating products

증기 컨디셔닝 및 과열 저감이란 무엇입니까?

과열 저감기 밸브는 증기 온도를 낮추기 위해 제어된 양의 물을 증기 유량에 주입합니다. 이를 효율적으로 달성하려면 과열 저감기를 응용 분야에 맞게 올바르게 설계하고 선택해야 합니다. 설계가 단순해 보일 수 있지만, 과열 저감기가 효과적이려면 다양하고 복잡한 열 및 유량 역학 변수와 통합되어야 합니다. 증기 컨디셔닝 밸브는 하나의 통합 제어 장치 내에 두 기능을 결합하여 증기 압력과 온도를 제어합니다. 이 밸브는 에너지 비용 증가와 더욱 엄격한 플랜트 운영으로 인해 발생하는 증기 상태를 더 잘 제어해야 할 필요성을 만족합니다. 증기 컨디셔닝 밸브는 온도를 더욱 잘 제어하고 소음 완화를 개선하기도 하며, 동급 과열 저감기보다 배관 및 설치 제한 사항이 더 적습니다.

작동 방식

일반 응용 분야

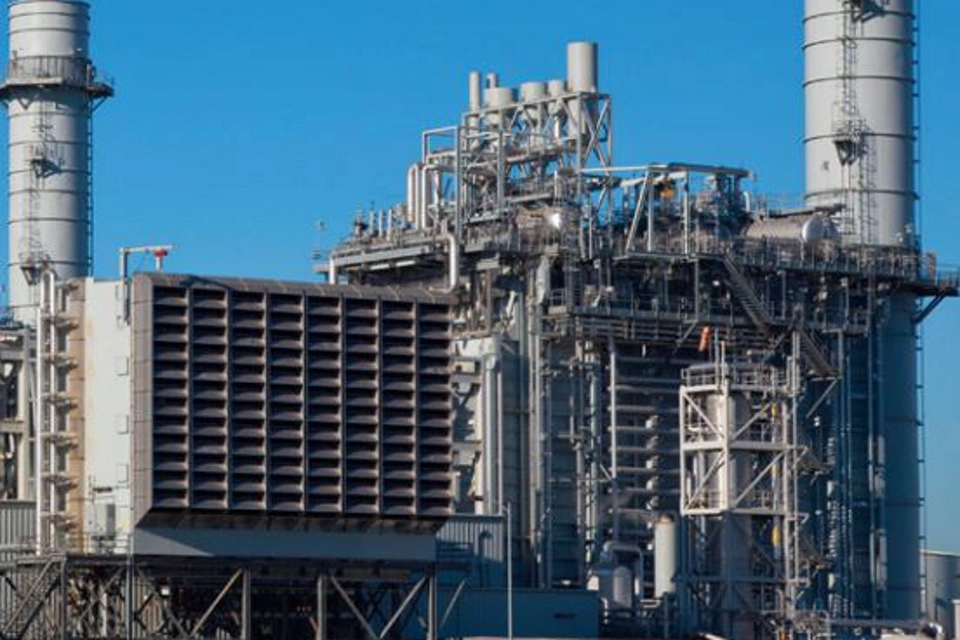

발전

오늘날의 전력 시장에서 경쟁하려면 다양한 전략을 활용하는 능력에 중점을 두어야 합니다. 수익을 극대화하고 플랜트 가용성을 확보하기 위해 매일 피크 시간대에 전부하 운전을 보장하도록 증가된 주기적 운전, 일일 시작-정지 및 더 빠른 램프 속도를 사용합니다.

탄화수소 및 석유화학 산업

온도는 프로세스 플랜트 환경에서 다양한 방법으로 제어됩니다. 온도를 제어하는 가장 일반적인 방법은 열교환기와 공정 증기을 사용하는 것입니다. 공정 증기은 열전달에 더 효율적인 saturation 포인트까지 컨디셔닝되어야 합니다. 장비를 올바르게 선택하면 최적의 플랜트 가용성, 신뢰성 및 수익성이 보장됩니다.

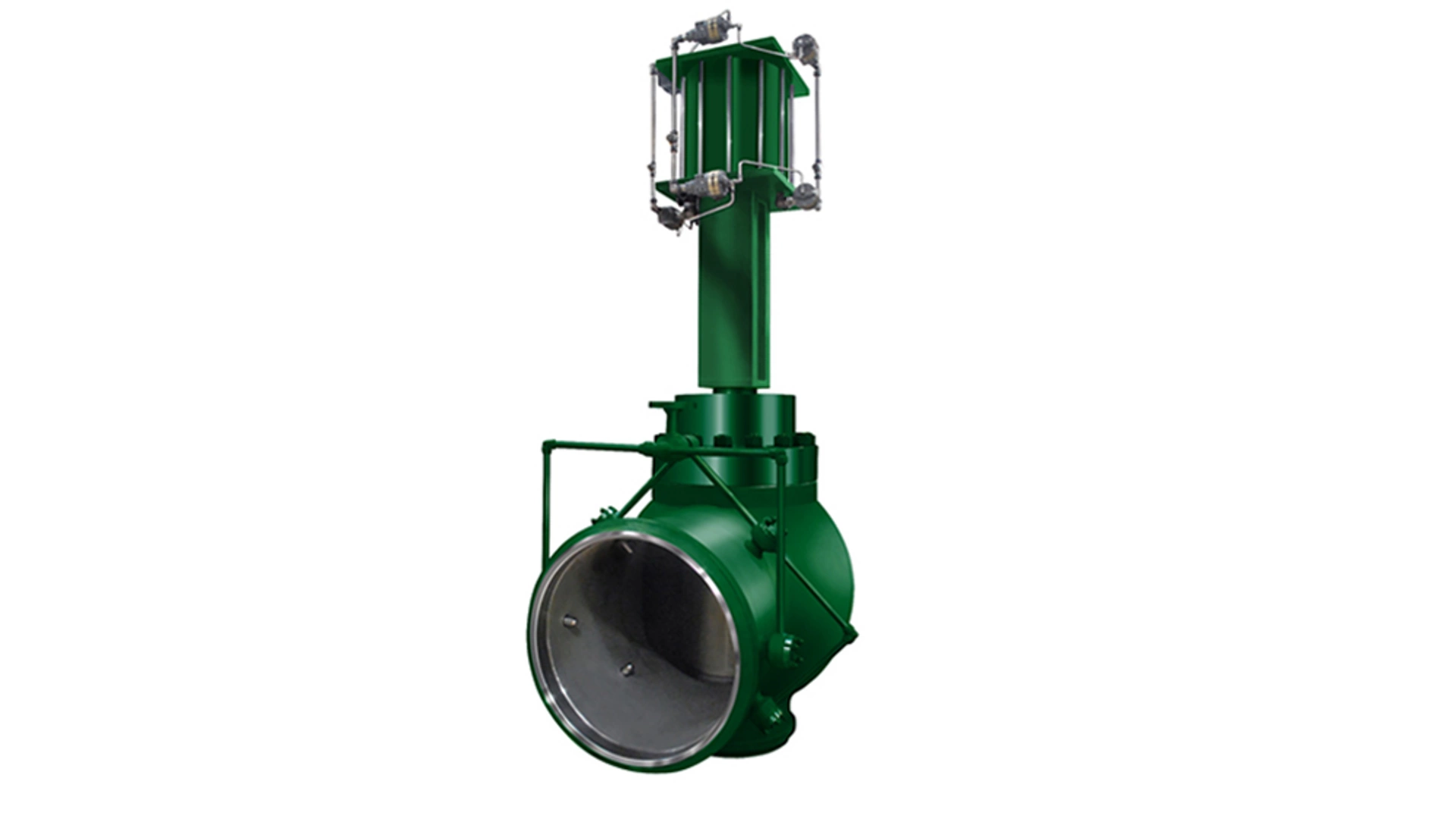

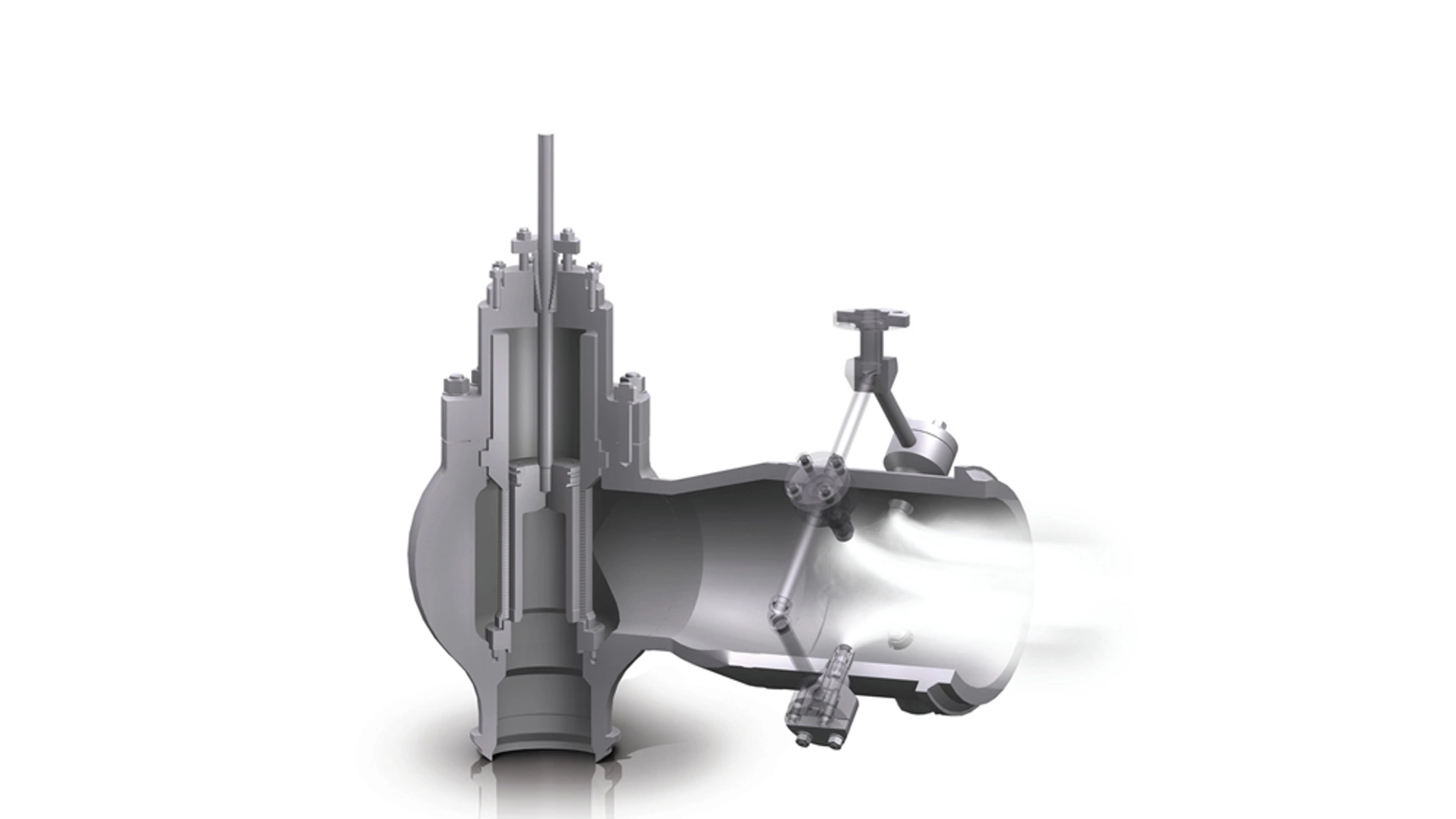

증기 컨디셔닝 밸브

증기 컨디셔닝 밸브는 압력 감소 단계의 다운스트림에 분사 매니폴드를 내장하고 있습니다. 이 매니폴드는 분사되는 물의 믹싱 및 증발 속도를 극대화하는 가변 기하, 배압 활성 분사 노즐을 특징으로 합니다.

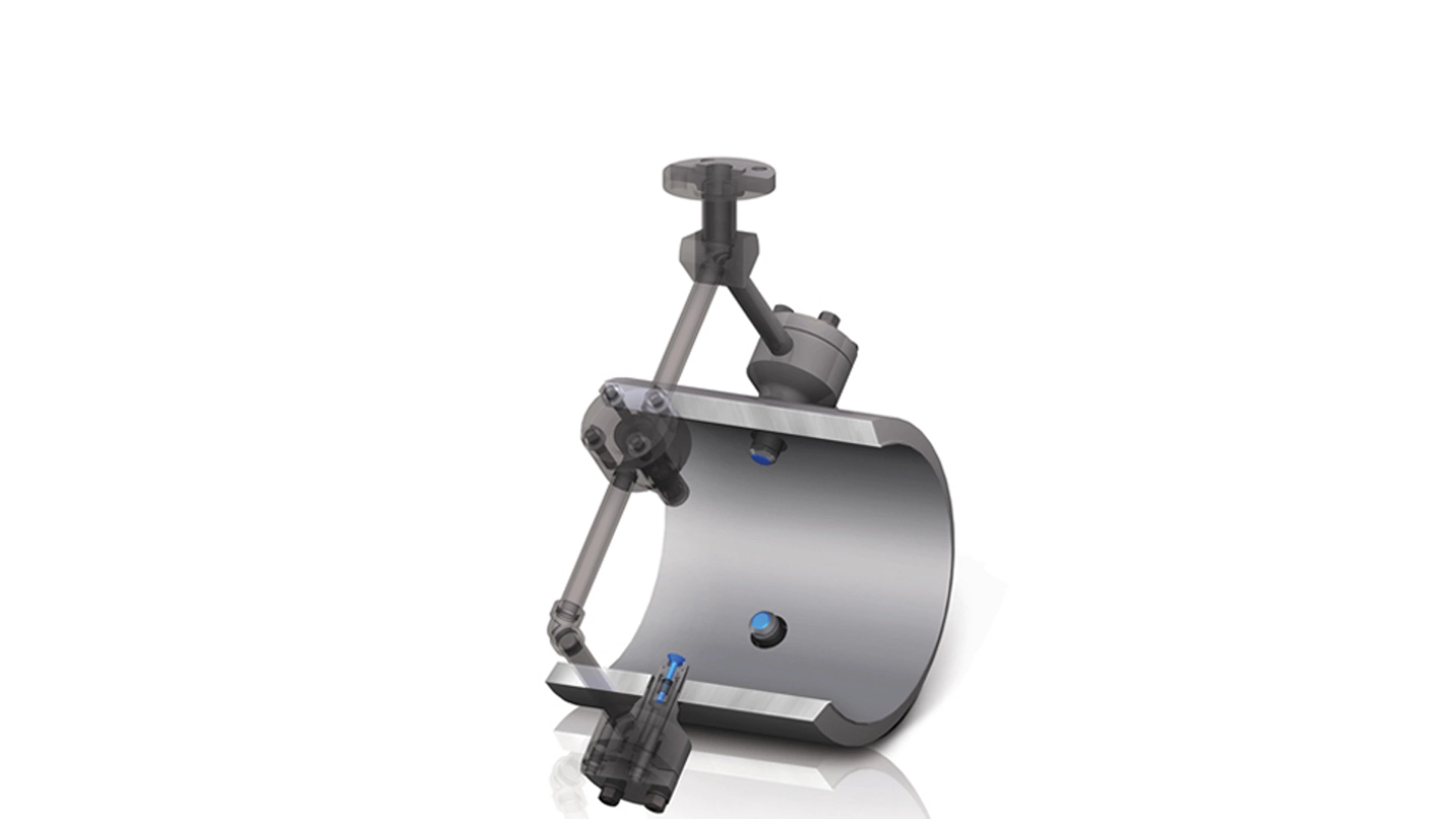

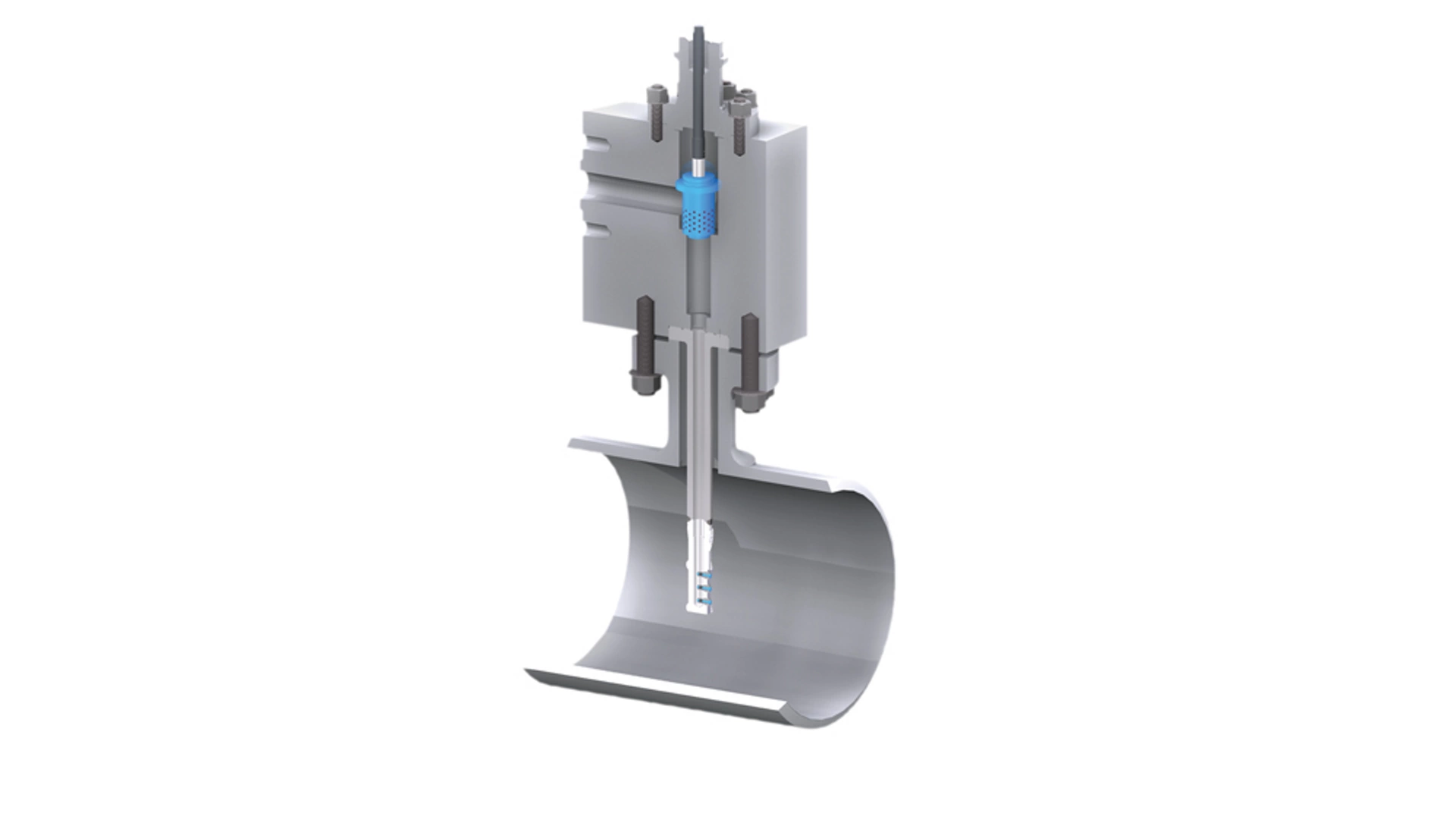

증기 과열저감기

증기 과열저감기는 일반적으로 온도 제어만 필요한 동력 보일러 서비스에서 사용되거나, 응용 분야에서 압력 감소와 과열 저감 기능의 분리가 필요한 경우에 사용됩니다. 증기 냉각기에는 배출구 섹션의 파이프 벽에 설치된 여러 개의 개별 스프레이 노즐에 냉각수 유량을 제공하는 급수 매니폴드가 장착되어 있습니다. 그 결과 축방향 증기 유량의 높은 난류 속으로 방사방향의 미세한 분사가 주입됩니다.
