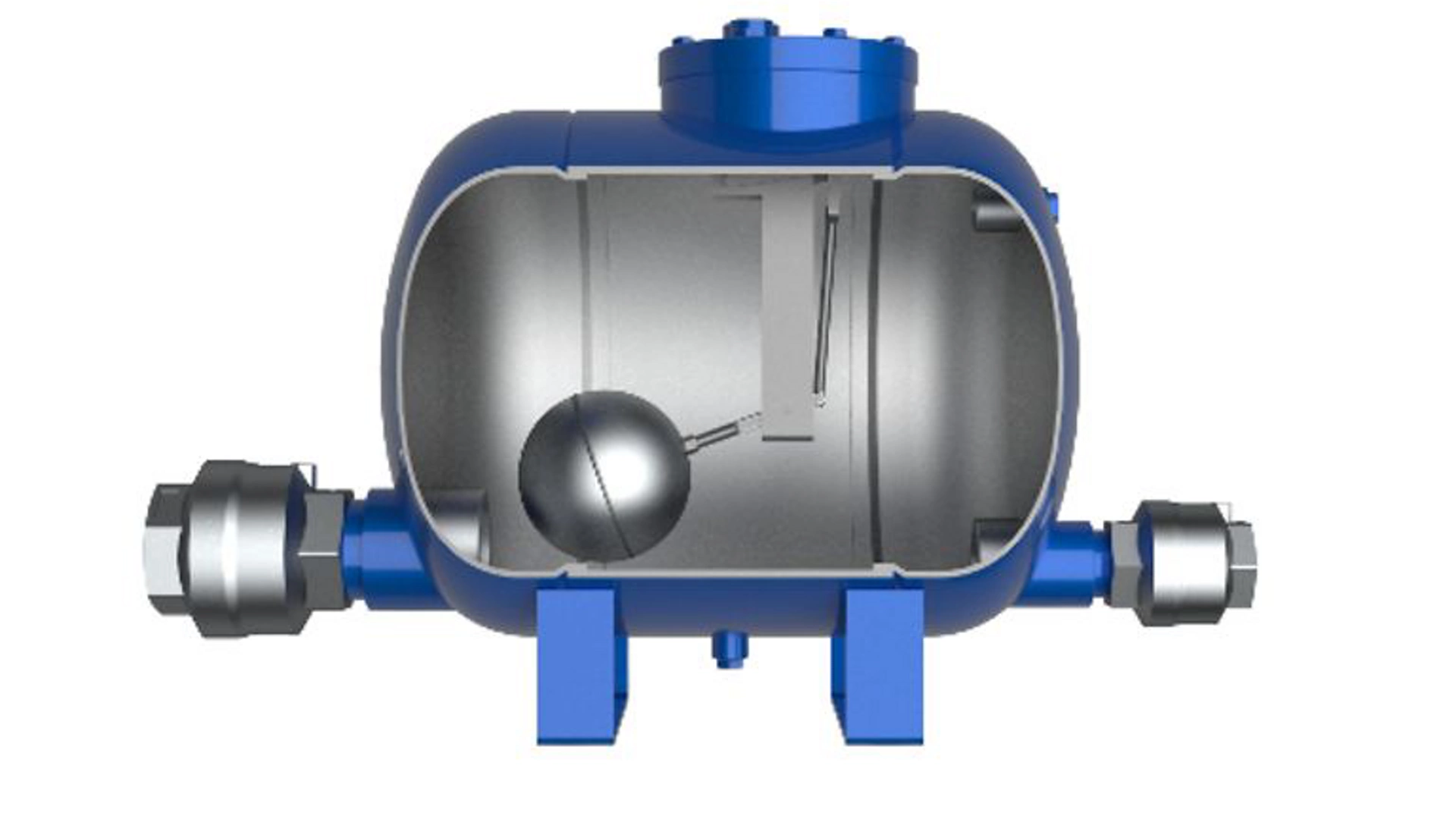

스팀 응축수 펌프 작동
1. 펌프 본체가 비어 있는 경우.
- 응축수는 중력에 의해 저장고에서 유입구 체크 밸브를 통해 흐릅니다
- 펌프 본체가 채워지면 내부 플로트가 상승하기 시작합니다
2. 응축수가 펌프 본체를 가득 채운 경우.
- "스냅 액션"으로 플로트와 내부 연결 장치가 결합되어 동시에 배출구 배기 포트를 닫고 유입구 스팀 포트를 엽니다
3. 스팀이 펌프 본체로 유입된 경우.
- 응축수가 펌프 본체에서 응축수 반환 시스템으로 밀려나면서 유입구 확인 밸브가 닫히고 배출구 확인 밸브가 열립니다
- 펌프 본체의 액체 레벨이 떨어지면서 플로트가 하강합니다
- 최저 작동 위치에 도달하면 링크 기구가 동시에 스팀 유입 포트를 닫고 배기 포트를 열어, 충전 사이클이 반복됩니다.
FAQ
- 스팀 트랩에서 발생하는 총 응축수 부하
- 펌프에 작용하는 총배압(응축수 반환 압력 + 응축수를 응축수 반환 라인으로 들어 올리기 위한 유압 헤드 압력)
- 주입구 작동 스팀 압력
- 기존 장비의 높이(배출된 리시버의 하단과 펌프 상단 사이에 사용 가능한 충전 헤드를 산정하는 데 사용)
스팀 응축수 펌프에는 응축수 서비스에서 손상되기 쉬운 씰이나 임펠러가 포함되어 있지 않습니다.
스팀 트랩은 응축수를 배출하기 위해 양압차가 필요합니다. 열 교환기 내부의 압력이 너무 낮게 떨어지면 응축수가 축적되어 열 교환기에 범람합니다. 이 열교환기 스톨은 공정 온도 제어를 어렵게 할 뿐만 아니라 열교환기 내부의 수격 손상 및 부식을 유발합니다.
Yarway™ CondenSaver™ 펌프 트랩 옵션은 스팀을 사용하여 모든 조건에서 응축수를 제거하여 열교환기 스톨을 방지합니다.
