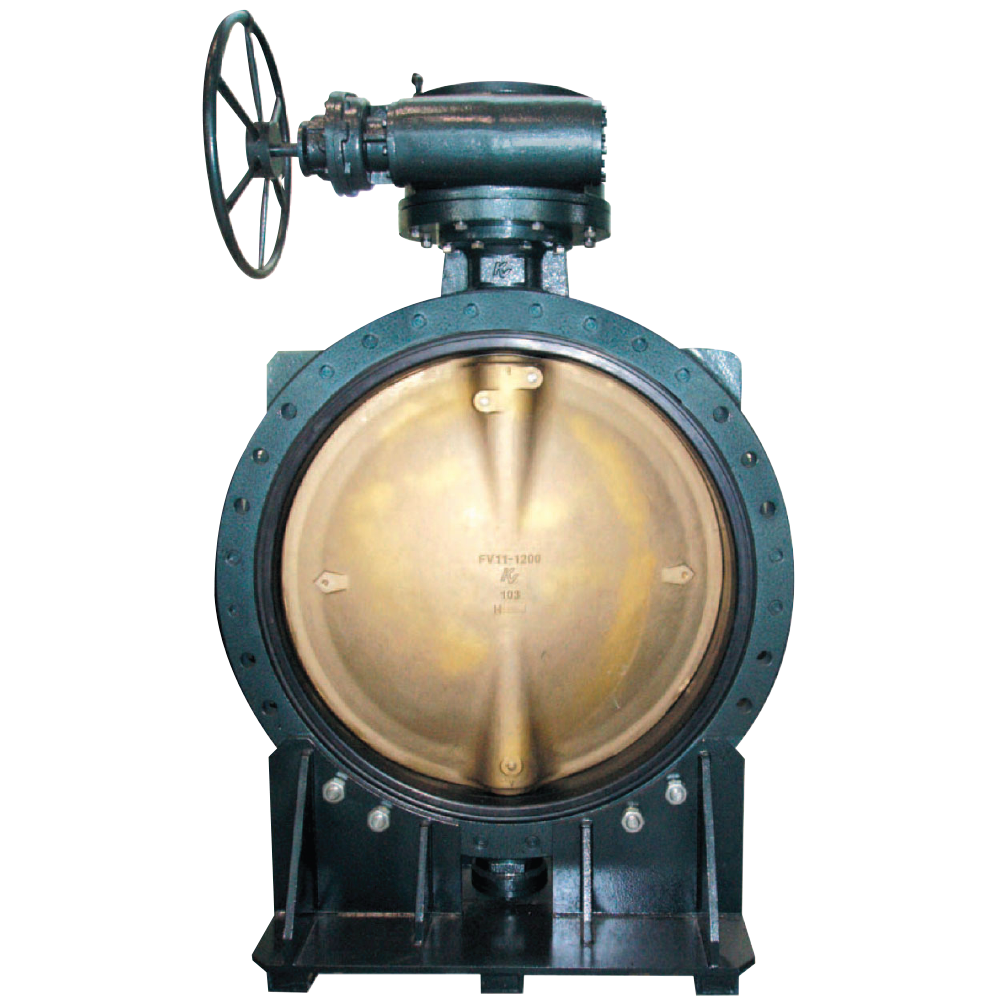

Keystone 시리즈 V11 버터플라이 밸브

Double flanged, fully rubber lined valve for marine applications including shipside valves and ballast valves.

유지 보수를 시작하기 전에 이 지침을 완전히 읽고 이해해야 합니다.

주요 기능

중심 디스크는 양방향 서비스를 제공하며 대칭 모양의 높은 Kv(Cv) 값을 허용합니다.
기본 씰은 디스크 허브 및 스템 상단에 의해 형성되며, 시트 접촉이 밸브의 압력 정격을 초과합니다.
보조 스템 씰은 고압에 적합하며 자가 조정 가능합니다.
디스크 허브 에지는 라운드형이며 수작업으로 연마되어 유량에 대한 저항 없이 완전 동심 씰링을 제공하며 시트 수명이 최대로 연장됩니다.
교체 시트가 스템 및 본체 부품을 스트림으로부터 분리하고 플랜지 가스켓으로 사용됩니다.
성형식 O 링 구조로 플랜지 씰을 제공하고 가스켓을 사용할 필요가 없습니다.
JIS F7480에 따라 지정된 이중 플랜지 본체 설계
고강도 구조의 상단 부싱은 측면 추력 및 토크 하중 흡수
스테인리스 강 디스크 나사로 신속하고 간편한 분해 가능
완전 정격에서 모든 밸브에 대해 출고 시 테스트를 거쳐 100% 완벽한 차단을 제공
다양한 주요 등급 지정 기관에서 승인을 거친 유형
