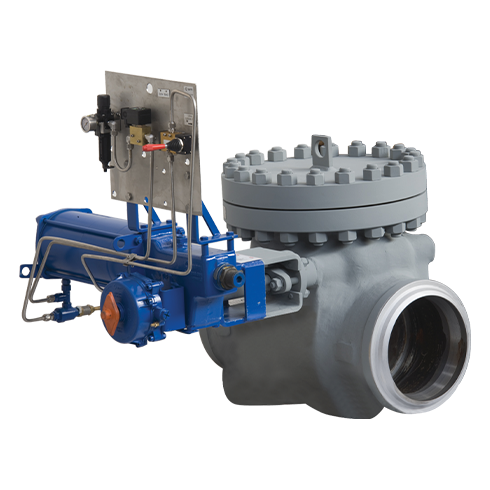

Sempell Fasani 체크 밸브

급속 닫힘 체크 밸브는 터빈 추출 파이프 라인에 설치되어 온수기, 보조 터빈 및 기타 장비에 증기를 공급합니다. 1초 이내에 닫힘 가능 밸브 측면에 액추에이터가 장착되어 있으며 스프링 닫힘 상태입니다.

주요 기능

디스크는 역류의 결과로 자유롭게 닫힘니다.
시팅 표면과 레버 간 오프셋에 의해 어떤 흐름 조건에서도 디스크의 완전한 닫힘이 보장됩니다.
디스크에는 유도 흐름 불안정성으로 인한 손상을 방지하기 위해 회전방지 장치가 제공됩니다.
액추에이터가 개방 위치(압축 실린더 및 압축 스프링)일 때 자유 스윙하는 디스크 작동
수직 시트 설계, 디스크의 큰 개구부 각도(75도), 정확한 내부 설계는 내부의 난류를 방지합니다. 이에 따라 압력 손실이 감소합니다.
빠른 공기 배출 동안 압축된 스프링은 1초 이내에 닫힘니다(증기 흐름이 0이 될 때만 전체 시트 닫힘이 효과적).
엑추에이터 동작은 스트로크의 첫 번째 부분으로 제한되어 디스크가 닫힌 위치에 가까울 때 디스크의 자유로운 스윙 동작이 몇 도 동안 유지됩니다. 이는 강제 닫힘에 의한 반복적인 내부 충격에 의한 변형을 방지합니다.
표준 액추에이터 구성에는 제한 스위치, 압력 게이지 및 필터, 빠른 배기 밸브 및 로컬 닫힘 테스트 장치가 포함됩니다.
쿼터턴 액추에이터는 작업자의 안전을 보장합니다.
