공압식 스카치 요크 액추에이터
Bettis 공압식 스카치 요크 액추에이터는 안전하고 신뢰할 수 있는 토크를 제공하여 광범위한 중요 응용 분야에서 사용할 수 있도록 밸브를 자동화합니다.
Bettis 공압식 스카치 요크 액추에이터는 안전하고 신뢰할 수 있는 토크를 제공하여 광범위한 중요 응용 분야에서 사용할 수 있도록 밸브를 자동화합니다.
프로젝트 초과 실행 및 유지 비용으로 운영이 중단될 수 있습니다. Bettis 스카치 요크 모듈식 액추에이터의 설계 목적은 다음과 같습니다. 효율성 및 안전성을 제공합니다.
교체 가능한 모듈을 즉각적으로 사용하여 프로젝트를 순조롭게 진행합니다.
부식 감소 및 업계 최고 5년 보증으로 소유 비용을 개선합니다.
프로젝트 설계에서 공간 활용도를 높여 자본 비용을 절감합니다. 작동 및 서비스 중 작업 안전을 개선하여 실수로 스프링 작동을 개시할 위험이 없습니다.
스카치 요크 액추에이터는 밸브 또는 댐퍼를 자동으로 여닫는 데 사용되는 기계 장치입니다.
스카치 요크는 바가 앞뒤로 미끄러지는 선형 운동을 회전 운동으로 변환하는 메커니즘입니다.
슬라이딩 바는 피스톤과 슬라이딩 블록과 맞물리는 슬롯이 있는 요크에 직접 결합됩니다.
피스톤에 힘이 가해지면 슬라이딩 블록이 요크 슬롯에서 움직이면서 요크가 회전합니다.

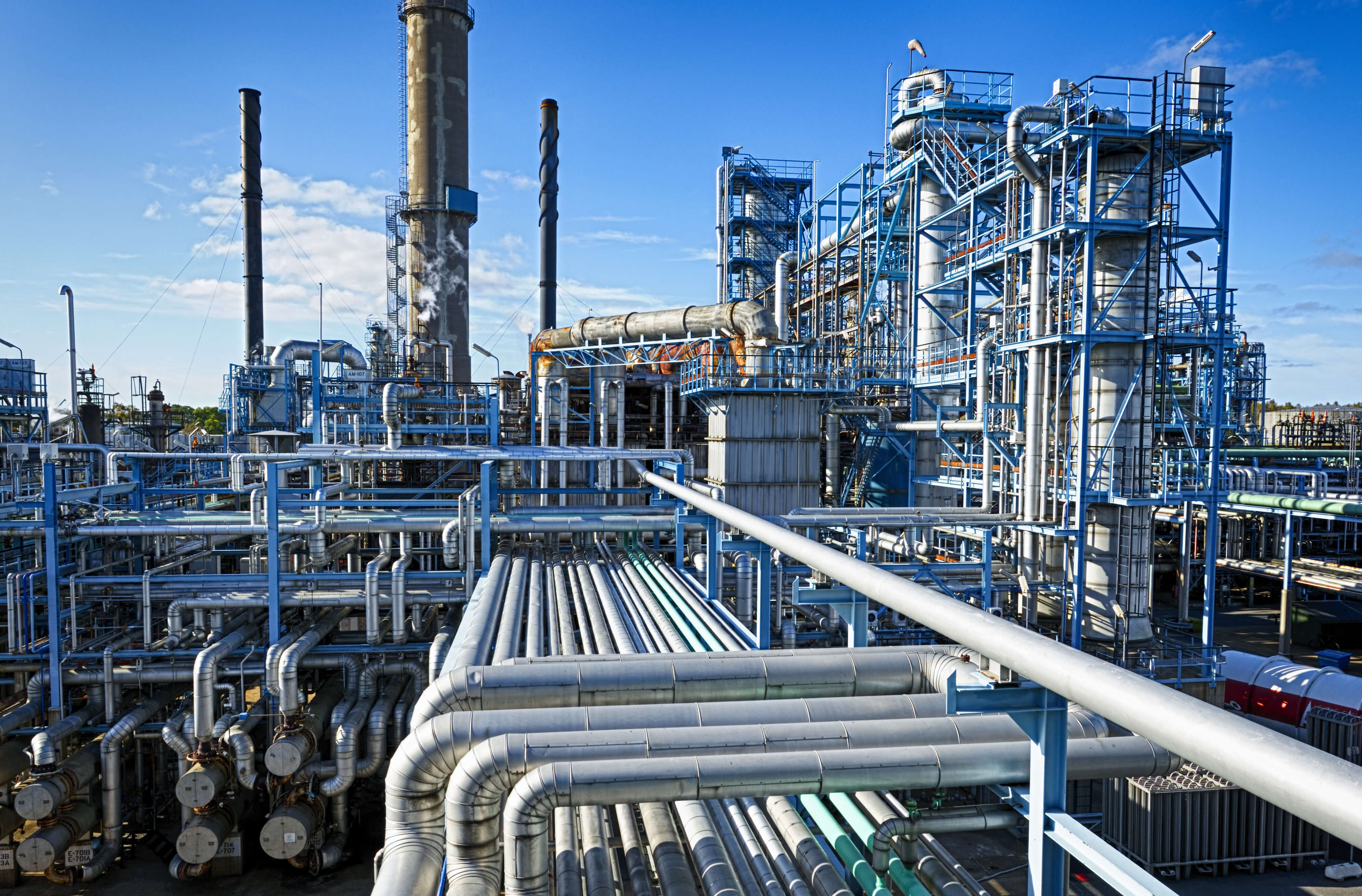

스카치 요크 액추에이터는 정유, 파이프라인, 해양, 화학, 제약, 수처리 등 다양한 산업에서 사용하는 버터플라이, 볼, 플러그 밸브와 같은 1/4회전 밸브의 자동화 및 작동에 사용됩니다.
이 액추에이터는 스프링 복귀식 또는 이중 작동식의 2가지 구성으로 제공됩니다. 기계식 스프링 복귀식은 이중 안전 응용 설비를 위한 것이며, "고장 시 닫힘" 또는 "고장 시 열림" 안전 기능이 있습니다.
스카치 요크 액추에이터는 다양한 고급 용도에 사용할 수 있습니다. 가장 잘 알려진 것은 고온 또는 저온 작동이 가능한 온도 관련 트림 키트입니다. 기타 응용 분야는 특수 작동 매체 또는 빠른 작동 속도와 관련이 있습니다. 이 많은 고급 응용 설비의 경우, 제어 전용 부속품을 사용할 수 있습니다.
스카치 요크 액추에이터는 각 작동의 시작과 끝에서 높은 토크로 작동하는 특징이 있습니다. 그러므로 특히 밸브가 장시간 정지 상태를 유지하는 응용 분야에서 안전성을 높일 수 있습니다. 랙 및 피니언과 비교했을 때, 동일한 실린더 보어 및 동일한 공기 공급 압력을 사용하는 스카치 요크가 더 높은 토크를 생성합니다.
요크는 대칭형과 경사형이 있습니다. 대칭형은 스트로크의 시작과 끝에서 높은 토크를 생성하는 한편, 경사형은 더 높은 브레이크 개방 토크를 생성합니다. 경사형 요크를 사용하면 밸브에 적절한 토크 요구 사항이 있을 때 액추에이터 크기, 중량 및 비용을 줄일 수 있습니다.
에머슨의 전문 엔지니어는 업계에서 쌓은 방대한 경험을 활용하여 개별 공급업체의 구성 요소를 소싱하고 문서를 관리할 필요가 없는 모듈식 제어 시스템을 설계했습니다. 에머슨 Bettis™ VOS-PAC은 액추에이터와 완전히 통합된 제어 장치를 갖춘 턴키 밸브 운영 체제(VOS) 패키지로, 대규모 고정 설치를 통해 품질을 보장하고 시운전 속도를 높일 수 있습니다.

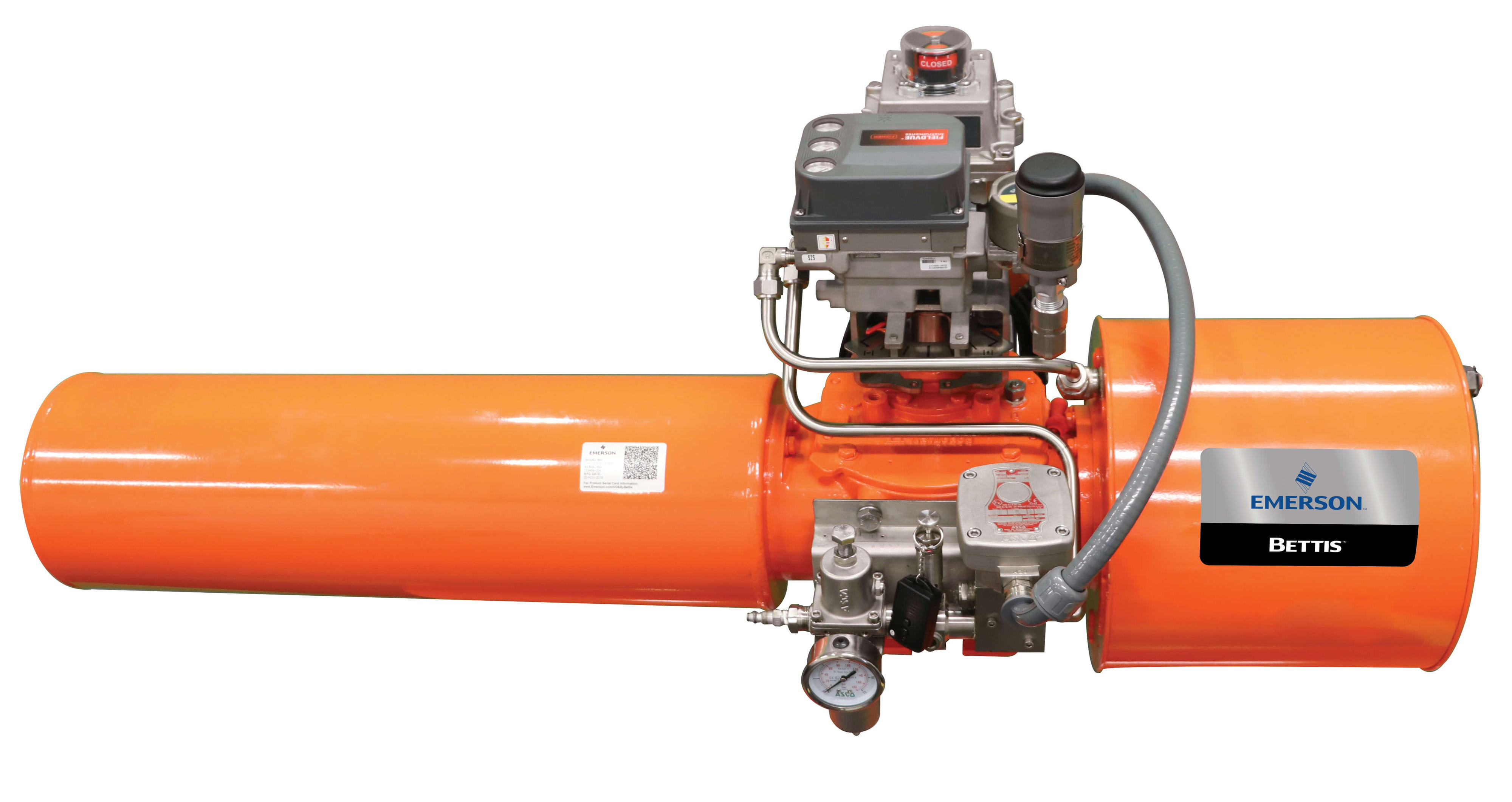

통합된 공압 작동 패키지에는 공기 필터 조절기, 릴리프 밸브, 솔레노이드 밸브, 리미트 스위치, 포지셔너뿐만 아니라 배관 및 엔지니어링이 단일 솔루션으로 포함됩니다.
스카치 요크라는 용어는 특정 방식으로 함께 사용된 두 단어에서 유래했습니다.
스카치(Scotch) - 구르거나 미끄러지는 것을 방지하기 위한 쐐기. 1639년에 이 의미로 사용된 명사.
요크(Yoke) - 두 부품을 제자리에 고정하거나 결합하는 클램프 또는 그와 유사한 부품으로, 900년경에 사용되었습니다.
스카치 요크(Scotch yoke): 커넥팅 로드 대신에 사용되는 슬롯형 크로스헤드(당나귀 엔진 또는 증기 소방차에서 사용), 두 단어가 합쳐지면서 1911년경에 처음 사용되었습니다.

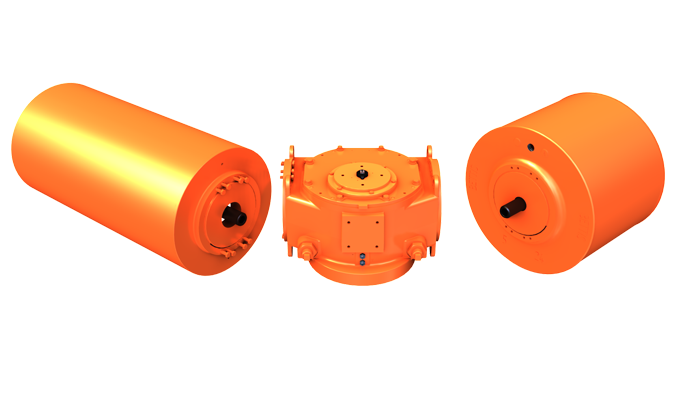

변화는 지속적으로 변화하는 과제에 필요한 유연성을 제공할 수 있는 업계의 파워 모듈, 드라이브 모듈 및 스프링 모듈 상수, Bettis 스카치 요크 G 시리즈 액추에이터입니다. G 시리즈 모듈은 전원, 드라이브, 스프링 등 세 가지 주요 모듈로 다양한 밸브 요구 사항에 맞게 조립할 수 있습니다.
모듈은 간단한 플러그 앤 플레이, 볼트 온 방식으로 쉽게 설치 및 제거할 수 있습니다. 특수 도구나 철저한 교육은 필요하지 않습니다. 다른 액추에이터에는 이러한 수준의 상호 호환 기능이 없습니다.

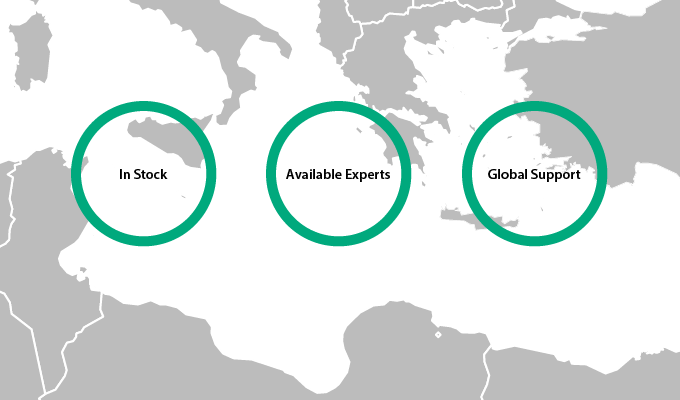

모듈식 구성품을 사용하면 24시간 부품을 사용할 수 있으므로 특정 요구 사항을 충족할 수 있습니다.
172개의 글로벌 유통업체를 통해 필요한 장비를 갖춘 해당 지역의 전문가와 연락할 수 있습니다.
1,500명 이상의 공인 서비스 기술자가 필요할 때 전문성을 제공합니다.
대부분의 프로젝트는 종종 막판 주문 변경으로 인해 비용 및 시간 초과가 발생합니다. Bettis 스카치 요크 모듈식 액추에이터를 사용하면 전원 및 스프링 모듈을 쉽게 교체하여 현장에서 조정할 수 있으므로 전체 액추에이터를 재설계하고 재구축할 필요가 없습니다. 재설계하고 구축하는 데 몇 주가 소요될 수 있는 작업을 즉시 조정하여 프로젝트를 순조롭게 진행할 수 있습니다.
현장에서 액추에이터에 대한 수리 또는 유지 관리가 필요한 경우, 인벤토리에서 올바른 수리 키트를 찾아 현장에서 장치를 분해하는 것이 기존의 방식이었습니다.

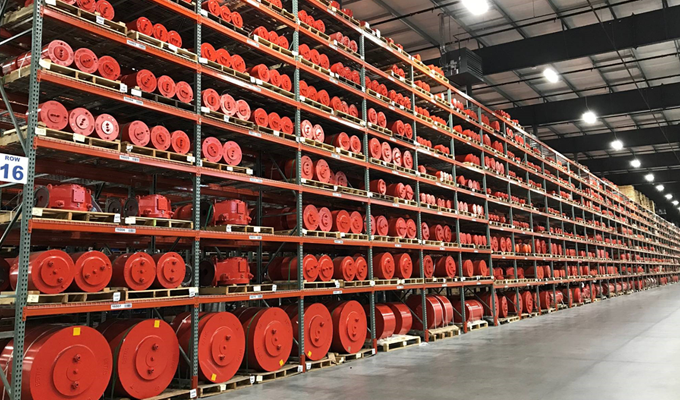

Bettis 스카치 요크 모듈식 액추에이터가 구비되어 있으면 아무리 숙련되지 않은 작업자라도 간단한 현장 교체를 매우 빠르게 수행할 수 있습니다. 새 모듈을 사용한 후 기존 모듈은 인벤토리로 가져와 유지 관리, 수리하여 나중에 사용할 수 있도록 준비해 둡니다. 재고 모듈식으로 사용자가 장비를 수리하고 변경할 수 있는 유일한 액추에이터입니다.
외부 타이 바가 있는 액추에이터는 타이 바, 볼트 및 실린더 벽 사이의 부적절한 "도장" 적용 때문에 조기 부식 문제를 겪을 수 있습니다.
Bettis 스카치 요크 모듈식 액추에이터에는 외부 타이 바가 없으므로 부식이나 충격과 같은 외부 요인으로 인한 타이 바 고장이 없습니다. G 시리즈 액추에이터에는 보호 내부 및 외부 코팅이 통합되어 있어 매우 열악한 환경에서도 액추에이터가 신뢰할 수 있는 작동을 수행할 수 있습니다. 구성 기능을 통해 G 시리즈 액추에이터는 ASTM B117 기준에 따라 염수 분무 테스트에서 확인된 대로 IP67M 사양 및 부식 기준을 충족할 수 있습니다.

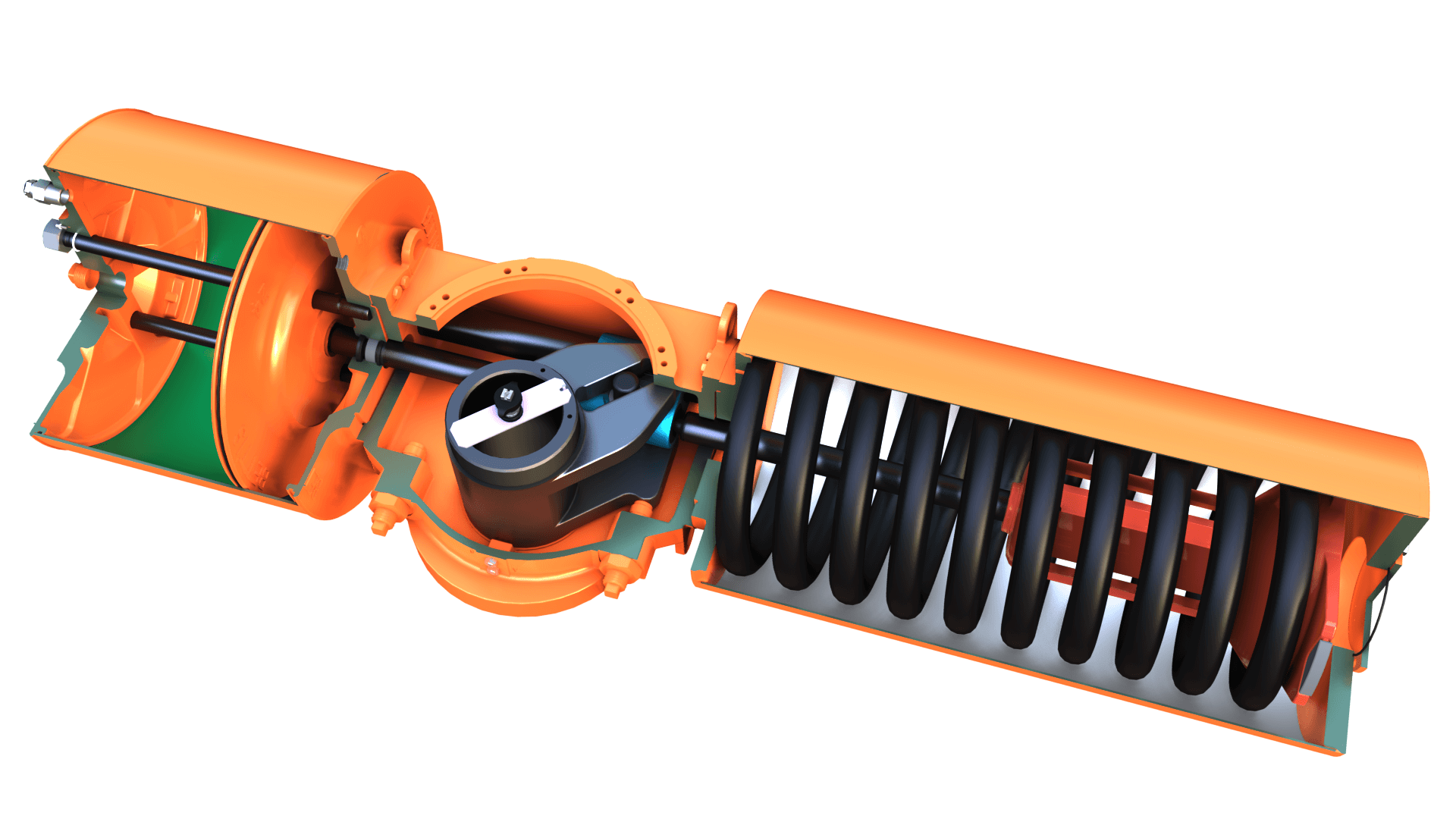

Bettis G 시리즈 스카치 요크 모듈식 액추에이터 설계는 스프링이 피스톤 로드를 누르는 대신 당기는 동작을 할 수 있도록 피스톤 안쪽에 스프링이 있습니다.
동일한 토크에서 공간 사용 효율성 향상 및 중량 감소
안쪽 스프링 설계로 액추에이터의 무게 중심을 밸브 샤프트에 더 가까이 둘 수 있어 측면 부하를 줄이고 밸브 수명을 늘릴 수 있습니다. G 시리즈 설계로 중량 및 공간은 다른 유사한 액추에이터의 토크에 비해 약 20% 감소합니다. 더 균형 잡힌 작동으로 주기 수명이 최대 40%까지 향상될 수 있습니다. 장비 수명 연장 및 가동 시간 향상
Bettis 스카치 요크 모듈식 액추에이터는 스프링 리턴 작동에 최고의 안전성을 제공합니다.
G 시리즈는 독특한 디자인으로 엔드 캡에 압력이 가해지지 않으며 Tension-Lok(TM)로 스프링 작동을 방지할 수 있습니다.
Tension-Lok는 부하 상태 및 사전 압축 상태에서 스프링 모듈을 제자리에 확실하게 잠금으로써,
압축된 스프링이 스프링 캔에서 작동하여 부상이 발생할 가능성을 방지합니다.
스프링을 해제하는 유일한 방법은 장력이 완화되고 스프링이 압축 해제된 후 올바른 분해 절차를 따르는 것입니다.
