공압 랙 앤 피니언 액추에이터
Bettis 랙 앤 피니언 공압 액추에이터는 소형 및 대형, 고온 및 저온, 일반 조건 및 까다로운 조건 등 다양한 산업용 응용 설비에서 밸브를 자동화하는 안정적인 토크를 제공합니다.
Bettis 랙 앤 피니언 공압 액추에이터는 소형 및 대형, 고온 및 저온, 일반 조건 및 까다로운 조건 등 다양한 산업용 응용 설비에서 밸브를 자동화하는 안정적인 토크를 제공합니다.

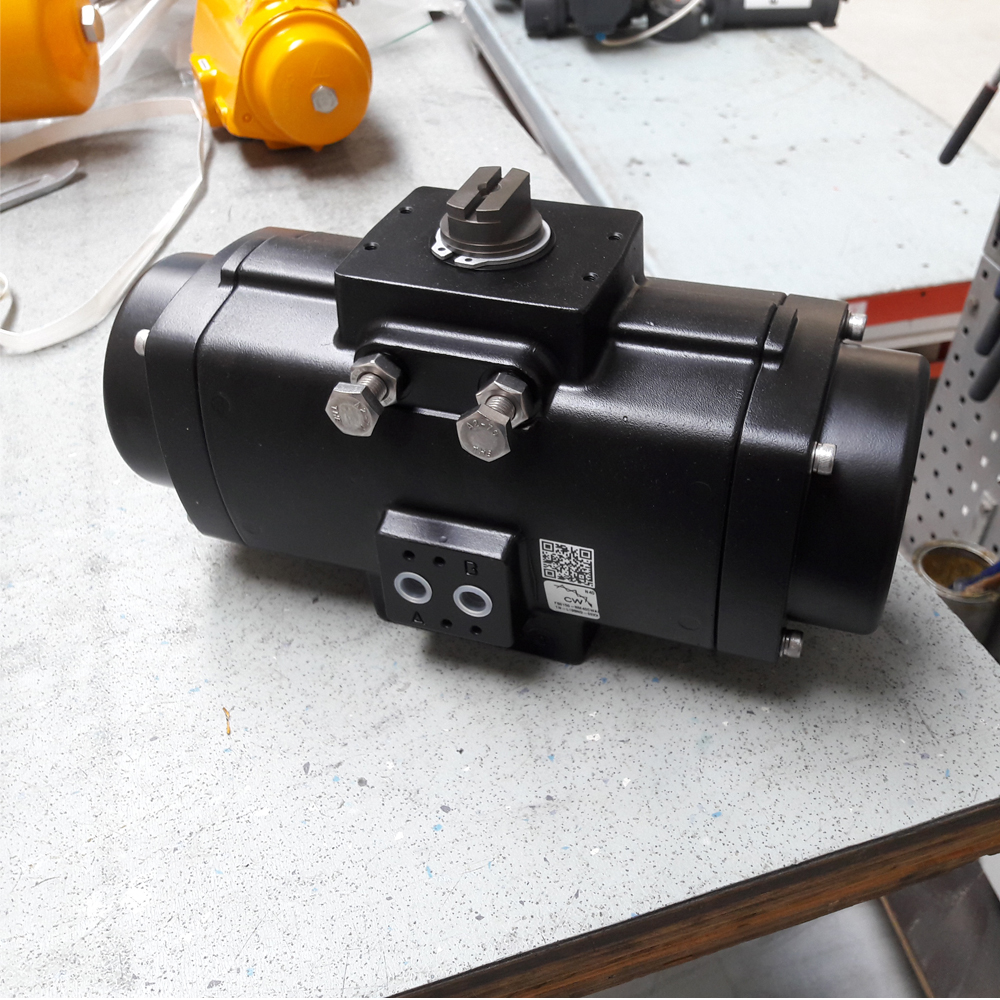

랙 앤 피니언 액추에이터는 화학, 제약, 수처리, 원유 및 가스 등과 같은 공정 산업에서 사용되는 버터플라이, 볼 및 플러그 밸브와 같은 1/4 회전 밸브의 운전 및 자동화를 위한 제품입니다.
이 액추에이터는 스프링 복귀식 또는 이중 작동식의 2가지 구성으로 제공됩니다. 기계식 스프링 복귀식은 이중 안전 응용 설비를 위한 것이며, "고장 시 닫힘" 또는 "고장 시 열림" 안전 기능이 있습니다.
이중 작동(복동) 액추에이터는 "고장 시 마지막 위치" 안전 기능을 사용할 수 있습니다.
랙 앤 피니언 액추에이터는 다양한 고급 응용 설비에 사용할 수 있습니다. 가장 잘 알려진 것은 고온 또는 저온 작동이 가능한 온도 관련 트림 키트입니다.
다른 응용 설비들은 스트로크의 상이한 조작(풀 스트로크 조정), 특수 코팅 요건, 특수 작동 매체 또는 빠른 작동 속도와 관련이 있습니다.
이런 많은 고급 응용 설비의 경우, 제어 전용 부속품을 사용할 수 있습니다.
랙 앤 피니언 액추에이터에는 밸브, 솔레노이드 및 제어 부속품을 위한 표준화된 인터페이스 플랜지/인터페이스가 있습니다.

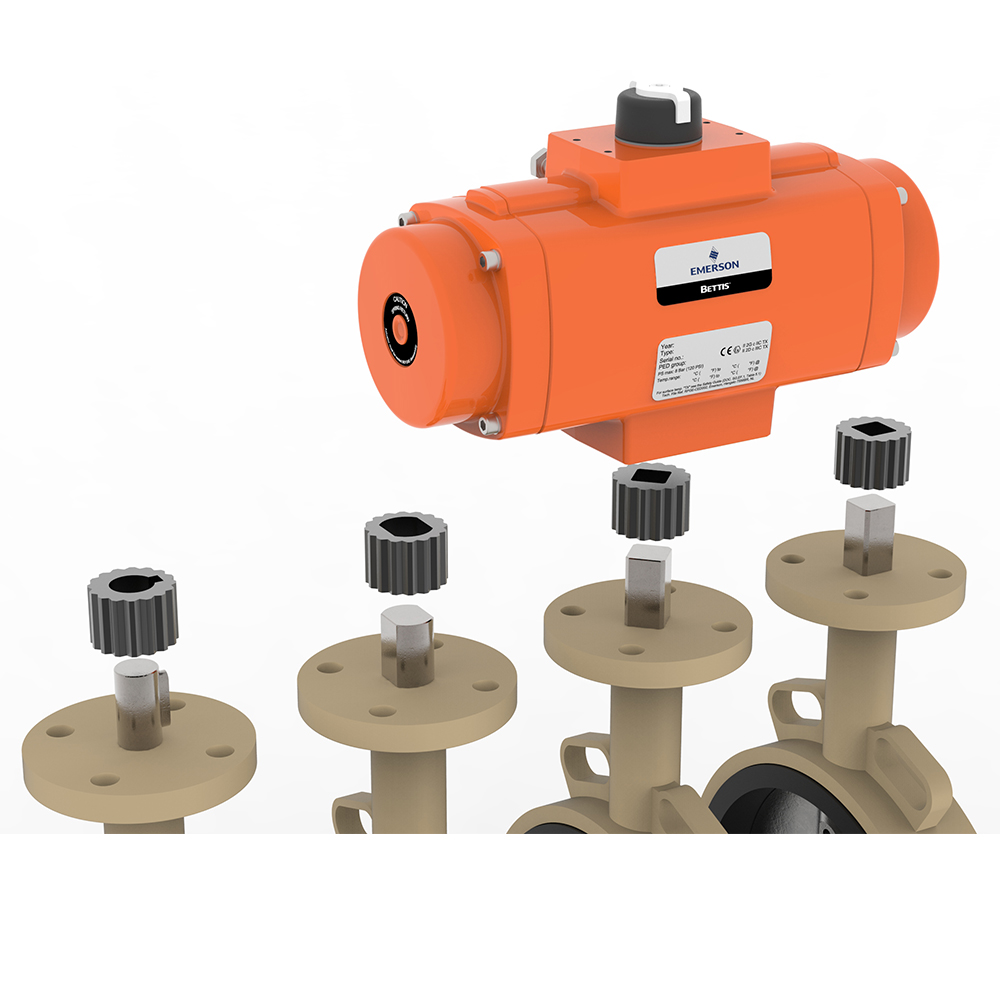

밸브 인터페이스는 일반적으로 ISO 5211 표준을 준수합니다. 이 토크 기반 표준은 업계 표준이 되었고, 직접 장착 방식의 다양한 밸브를 사용할 수 있어서 브래킷 및 커플링 비용이 절감됩니다. 직접 장착이 불가능한 밸브의 경우, 비용을 최소화하기 위해 다양한 표준화된 브래킷을 사용할 수 있습니다.
비상 시 또는 액추에이터 유지 보수가 필요한 경우를 위해 액추에이터와 밸브 사이에 자동 밸브 패키지를 수동으로 작동할 수 있는 클러치 해제형 수동 오버라이드 기어 박스를 장착할 수 있습니다.
솔레노이드 및 제어 부속품 인터페이스는 VDI/VDE 3845 (NAMUR) 표준 및 유럽 액추에이터 표준 EN15714-3을 준수합니다. 솔레노이드 인터페이스는 파이프식 또는 직접 장착식 솔레노이드의 사용을 지원하며, 액추에이터 볼륨에 기반하여 주기 속도 요건을 수용할 수 있는 다양한 공압 인터페이스 사이즈를 사용할 수 있습니다.
액추에이터 상단의 제어 부속품 인터페이스를 통해 스위치 박스 또는 아날로그 위치 트랜스미터를 장착할 수 있습니다. 이런 장치들은 밸브 스템에 직접 또는 간접적으로 장착되는 액추에이터 피니언에 장착되며, 자동 밸브 패키지의 위치 피드백을 제어실로 전송할 수 있습니다. 스위치 박스는 일반적으로 아날로그 포지션 트랜스미터가 4-20mA 또는 0-10V 신호를 통해 스트로크 전체에 걸쳐 실제 위치를 나타내는 완전 개방 및 폐쇄 엔드 포지션을 감지합니다. 조절용 응용 설비의 경우, 밸브 포지셔너는 액추에이터 상단에 직접 장착할 수 있습니다.
많은 공급업체가 VDI/VDE 3845 (NAMUR) 표준에 따라 다양한 제어 구성품을 공급합니다. 그러나 다양한 구성품을 주문하고, 재고를 관리하고, 취급 및 장착해야 합니다.
현재 많은 고객들이 구성품의 수와 잠재적인 오작동 지점을 줄여주는 보다 통합된 밸브 작동 체계를 찾고 있습니다. 일부 스위치 박스 공급업체는 현재 스위치 박스에 솔레노이드가 장착된 반통합 솔루션을 제공합니다. 최근에 개발된 것 중 하나는 액추에이터 사이즈의 전체 범위에 맞는 하나의 제어 모듈에 제어 및 위치 피드백을 통합하는 것입니다.
