C 볼 밸브
기존 설계보다 성능 및 수익성을 개선한 고급 볼 밸브 설계
기존 설계보다 성능 및 수익성을 개선한 고급 볼 밸브 설계
이중 편심 C 볼 밸브는 원리는 기존 볼 밸브와 유사하지만 "C" 형태의 반쪽 볼이 장착되어 있습니다. 이 C 형태 볼은 에너지가 고정 시트를 향해 스템에서 클로즈 및 씰 방향으로 이동하면서 두 개의 동작 평면으로 회전합니다.
에머슨의 고급 AEV 설계는 뛰어난 밀봉 성능을 제공하고 문제가 발생하는 기존 볼 밸브 공동부를 제거했으며, 개폐 동작이 밀봉 지점까지 접촉하지 않음으로써 수명을 연장했습니다.

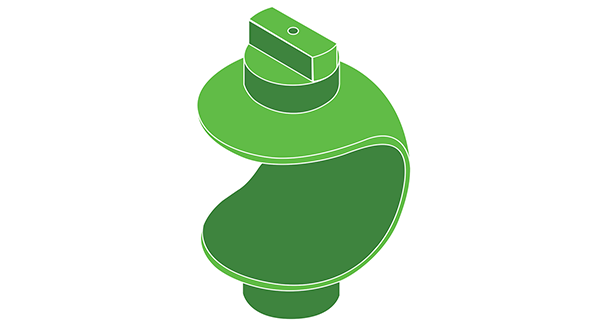

독창적인 "C" 볼 형태 및 이중 편심 설계로 구현된 ²XC 볼 밸브는 두 개의 이동 벡터를 따라 동작함으로써 개폐 시에 시트 및 "C" 접점에서 마찰 또는 마모가 발생하지 않습니다.

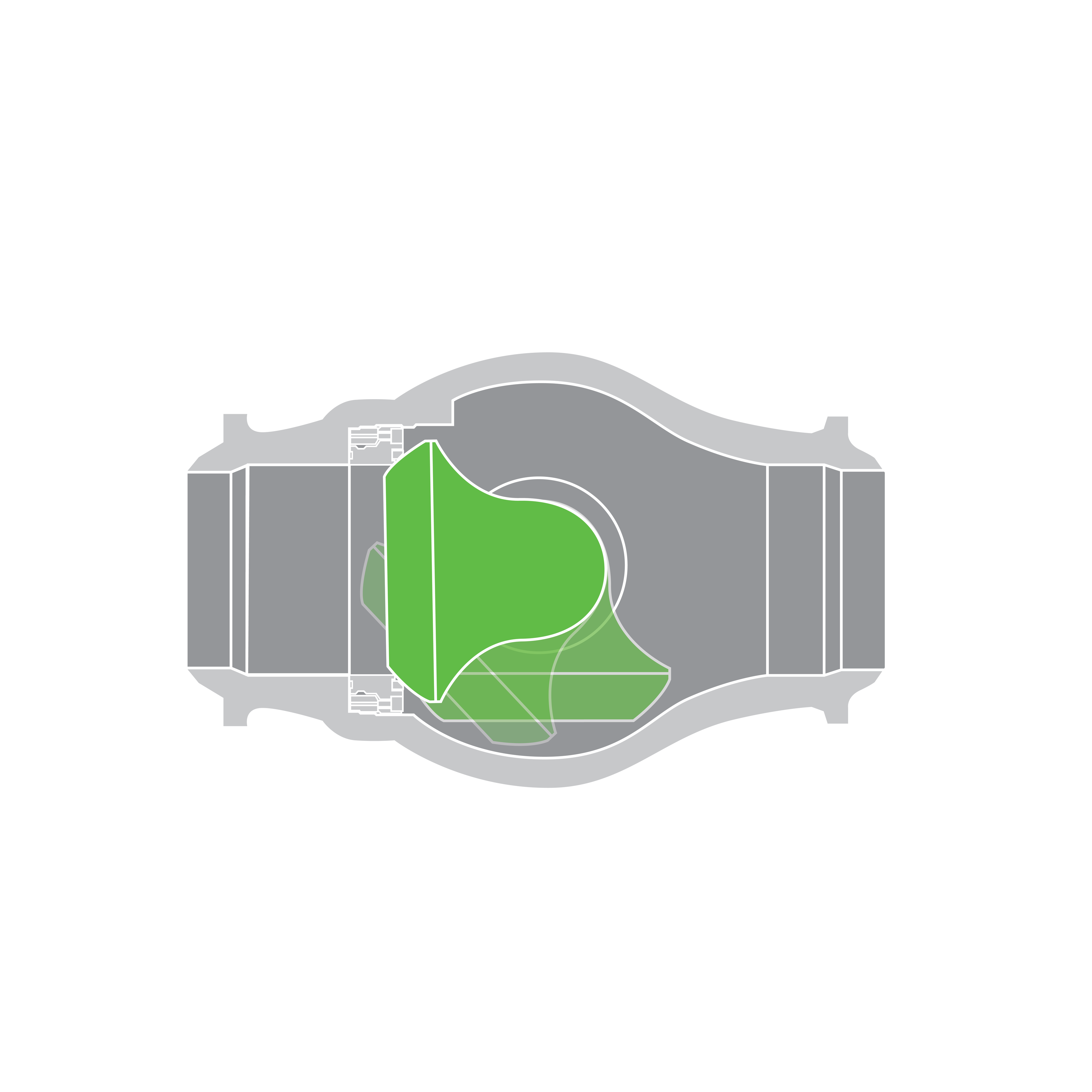

폐쇄 시에 현행 산업 표준(BS6364)보다 완전한 단일 크기 자리수만큼 큰 캠 효과에 따라 제로 누출 금속 간 씰링이 형성됨으로써 매우 긴밀한 기계적 밀봉을 달성할 수 있습니다.

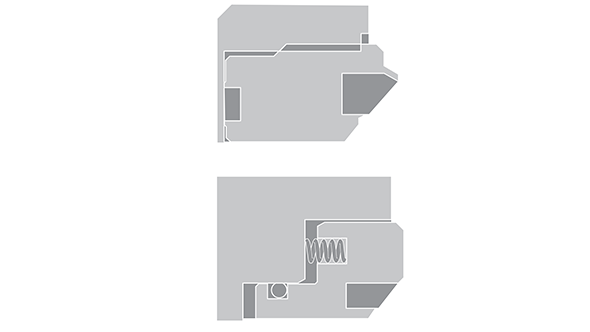

씰링 에너지가 스템을 통해 고정 시트 방향으로 전달되므로 립씰, 스프링 또는 동적 씰링이 필요하지 않습니다. 따라서 화재 본질 안전형 설계의 높고 낮은 압력에서도 탁월하고 안정적이며 일관된 씰링 성능을 제공할 수 있습니다.

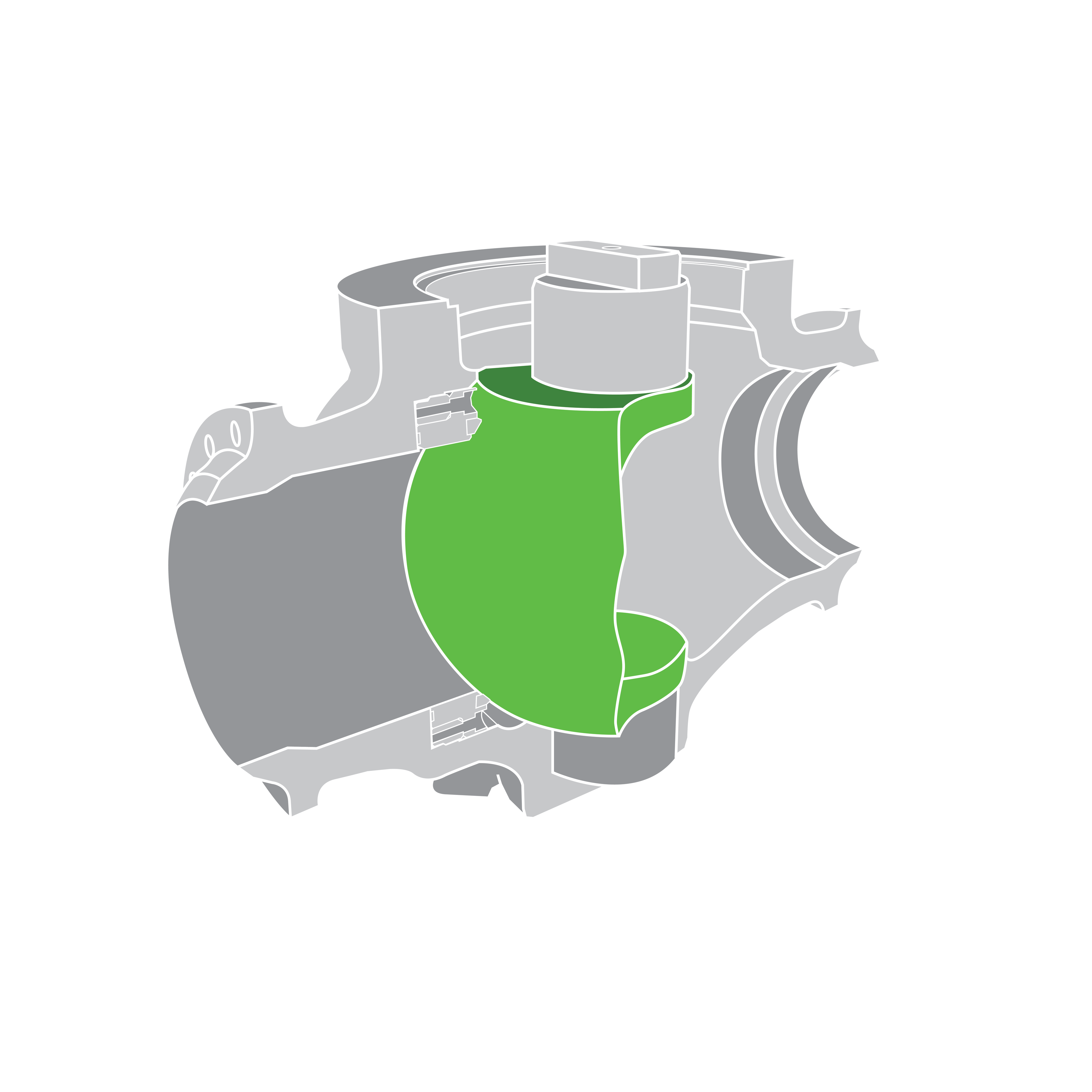

C 형태는 또한 기존 밸브의 볼 공동부를 제거하여 진정한 양방향 설계의 불안정한 트랩 제품을 확장함에 따른 치명적인 고장 위험을 없앴습니다.
마모를 최소화하는 이중 오프셋의 낮은 마찰 동작을 통해 공정의 수명을 연장할 수 있습니다. 극한 환경에서도 밀봉 설계는 시트와 바디 사이에 어떤 매체도 축적 및 경화되지 않으므로 밸브 고장을 유발하는 원인을 예방할 수 있습니다.
