Rosemount-8800DR020

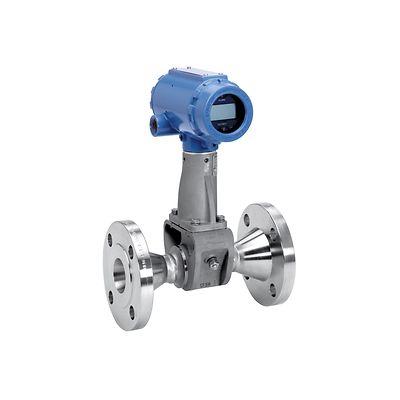

Rosemount 8800DR020 Reducer Vortex Flow Meter, 2 Inch (DN50)

선정 제품 설명

표준 플랜지형 와류식 유량계와 동일한 면간 치수를 유지하면서 낮은 유동 속도를 정확하게 측정하는 내장된 감속기입니다.

유량계 정확도

•액체 속도 ± 0.65%(라인 사이즈 6"(150mm) 이상에서 ± 1.00%)
•가스 및 증기 속도 ± 1%(라인 사이즈 6"(150 mm) 이상에서 ± 1.50%)
턴다운
38:01:00
출력

•HART® 적용 시 4 ~ 20mA
•HART® 및 확장형 펄스 출력 적용 시 4 ~ 20mA
•아날로그 입력 블록이 2개인 FOUNDATION™ fieldbus, Backup Link Active Scheduler 기능 블록 1개, 적분기 기능 블록 1개(옵션인 PID 기능 블록 1개)
접액부 재질
스테인리스 강 - 316 ⁄ 316L 및 CF3M 니켈 합금- C-22 및 CW2M 기타 접액부 재질 옵션은 공장에 문의
플랜지 옵션
ANSI Class 150 ~ 1500 DIN PN 10 ~ 160 JIS 10K ~ 40K 플랜지는 다양한 도형재에서 사용 가능
운영 온도
-330 ~ 800°F(-200 ~ 427°C)
라인 사이즈
플랜지 연결 - 1 ~ 12"(15~300mm)

특징

  • 스마트 리듀서 설계로 하부 유량 측정 성능 향상
  • 현장 어셈블리를 없애는 내장된 리듀서로 설치를 간소화하고 비용 및 프로젝트 위험 감소
  • 기존의 8800 시리즈 유량계와 동일한 면대면 치수로 파이핑을 변경하지 않고도 유량계 크기 측정
  • 분리 센서 디자인으로 프로세스 씰에 영향을 주지 않고 인라인 교체 가능
  • 특유의 개스킷이 없는 유량계 본체 설계로 플랜트 가용성 증대 및 잠재적인 누수 지점 제거
  • 시각적 필터링을 갖춘 ADSP(Adaptive Digital Signal Processing) 및 Mass balance 센서를 사용하여 진동에 영향을 받지 않음
  • 모든 유량계 내부의 표준 신호 발생기로 Electronics 검증 간소화
  • 수리하거나 유지 관리해야 할 가동부가 없어 시간과 비용 절감
