Rosemount-8800DR120

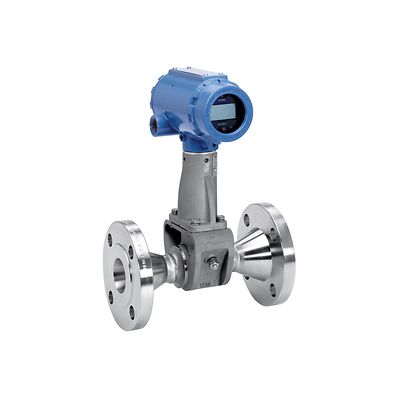

Rosemount 8800DR120 Reducer Vortex Flow Meter, 12 Inch (DN300)

선정 제품 설명

표준 플랜지형 와류식 유량계와 동일한 면간 치수를 유지하면서 낮은 유동 속도를 정확하게 측정하는 내장된 감속기입니다.

유량계 정확도

•액체 속도 ± 0.65%(라인 사이즈 6"(150mm) 이상에서 ± 1.00%)
•가스 및 증기 속도 ± 1%(라인 사이즈 6"(150 mm) 이상에서 ± 1.50%)
턴다운
38:01:00
출력

•HART® 적용 시 4 ~ 20mA
•HART® 및 확장형 펄스 출력 적용 시 4 ~ 20mA
•아날로그 입력 블록이 2개인 FOUNDATION™ fieldbus, Backup Link Active Scheduler 기능 블록 1개, 적분기 기능 블록 1개(옵션인 PID 기능 블록 1개)
접액부 재질
스테인리스 강 - 316 ⁄ 316L 및 CF3M 니켈 합금- C-22 및 CW2M 기타 접액부 재질 옵션은 공장에 문의
플랜지 옵션
ANSI Class 150 ~ 1500 DIN PN 10 ~ 160 JIS 10K ~ 40K 플랜지는 다양한 도형재에서 사용 가능
운영 온도
-330 ~ 800°F(-200 ~ 427°C)
라인 사이즈
플랜지 연결 - 1 ~ 12"(15~300mm)

특징

  • 스마트 리듀서 설계로 하부 유량 측정 성능 향상
  • 현장 어셈블리를 없애는 내장된 리듀서로 설치를 간소화하고 비용 및 프로젝트 위험 감소
  • 기존의 8800 시리즈 유량계와 동일한 면대면 치수로 파이핑을 변경하지 않고도 유량계 크기 측정
  • 분리 센서 디자인으로 프로세스 씰에 영향을 주지 않고 인라인 교체 가능
  • 특유의 개스킷이 없는 유량계 본체 설계로 플랜트 가용성 증대 및 잠재적인 누수 지점 제거
  • 시각적 필터링을 갖춘 ADSP(Adaptive Digital Signal Processing) 및 Mass balance 센서를 사용하여 진동에 영향을 받지 않음
  • 모든 유량계 내부의 표준 신호 발생기로 Electronics 검증 간소화
  • 수리하거나 유지 관리해야 할 가동부가 없어 시간과 비용 절감
