Rosemount-8800DW020

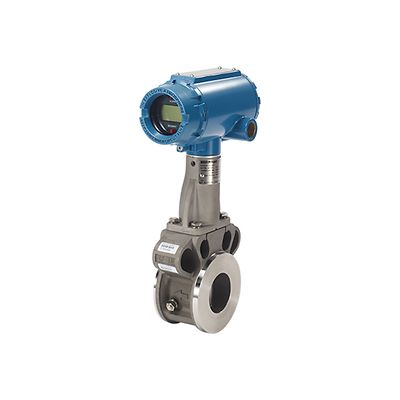

Rosemount 8800DW020 Wafer Vortex Flow Meter, 2 Inch (DN50)

선정 제품 설명

플랜지가 없는 유량계 본체로 비용 효율적이고 가벼운, 플랜지형 와류식 유량계의 대체품입니다. 작고 공간 효율적인 설계로 모든 위치에서 다양하게 사용 가능합니다.

유량계 정확도

•액체 속도 ± 0.65%
•가스 및 증기 속도 ± 1%
턴다운
38:01:00
출력

•HART® 적용 시 4 ~ 20mA
•HART® 및 확장형 펄스 출력 적용 시 4 ~ 20mA
•아날로그 입력 블록이 2개인 FOUNDATION™ fieldbus, Backup Link Active Scheduler 기능 블록 1개, 적분기 기능 블록 1개(옵션인 PID 기능 블록 1개)
접액부 재질
스테인리스 강 - 316 ⁄ 316L 및 CF3M 니켈 합금- C-22 및 CW2M 기타 접액부 재질 옵션은 공장에 문의
플랜지 옵션
ANSI Class 150 ~ 600 DIN PN 10 ~ 100 JIS 10K ~ 40K 플랜지는 다양한 도형재에서 사용 가능
운영 온도
-330 ~ 800°F(-200 ~ 427°C)
라인 사이즈
웨이퍼 - ½ ~ 8"(15 ~ 200mm)

특징

  • 분리 센서 디자인으로 프로세스 씰에 영향을 주지 않고 인라인 교체 가능
  • 특유의 개스킷이 없는 유량계 본체 설계로 플랜트 가용성 증대 및 잠재적인 누수 지점 제거
  • 비밀폐형 유량계 본체 설계를 통해 플러그형 임펄스 라인과 관련된 중단 및 유지 관리 비용 제거
  • 시각적 필터링을 갖춘 ADSP(Adaptive Digital Signal Processing) 및 Mass balance 센서를 사용하여 진동에 영향을 받지 않음
  • 모든 유량계 내부의 표준 신호 발생기로 Electronics 검증 간소화
  • 모든 유량계는 사전 구성되고 정수압 시험이 완료된 상태로 출고되므로 설치 준비가 완료된 상태이며 손쉽게 설치 가능함
  • 듀얼 및 쿼드 Vortex 유량계를 사용하여 간편하게 SIS 준수
  • Smart Fluid Diagnostics를 사용하여 액체에서 가스로의 위상 변경 감지
