  • Rosemount 8800DW080 Wafer Vortex Flow Meter, 8 Inch (DN200)
Rosemount-8800DW080

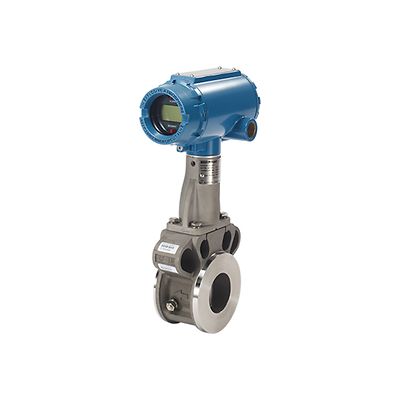

Rosemount 8800DW080 Wafer Vortex Flow Meter, 8 Inch (DN200)

구성
라인 사이즈 계산
자세히 알아보기
작업 공간에 추가

선정 제품 설명

플랜지가 없는 유량계 본체로 비용 효율적이고 가벼운, 플랜지형 와류식 유량계의 대체품입니다. 작고 공간 효율적인 설계로 모든 위치에서 다양하게 사용 가능합니다.

사양

유량계 정확도

•액체 속도 ± 0.65%
•가스 및 증기 속도 ± 1%
턴다운
38:01:00
출력

•HART® 적용 시 4 ~ 20mA
•HART® 및 확장형 펄스 출력 적용 시 4 ~ 20mA
•아날로그 입력 블록이 2개인 FOUNDATION™ fieldbus, Backup Link Active Scheduler 기능 블록 1개, 적분기 기능 블록 1개(옵션인 PID 기능 블록 1개)
접액부 재질
스테인리스 강 - 316 ⁄ 316L 및 CF3M 니켈 합금- C-22 및 CW2M 기타 접액부 재질 옵션은 공장에 문의
플랜지 옵션
ANSI Class 150 ~ 600 DIN PN 10 ~ 100 JIS 10K ~ 40K 플랜지는 다양한 도형재에서 사용 가능
운영 온도
-330 ~ 800°F(-200 ~ 427°C)
라인 사이즈
웨이퍼 - ½ ~ 8"(15 ~ 200mm)

특징

  • 분리 센서 디자인으로 프로세스 씰에 영향을 주지 않고 인라인 교체 가능
  • 특유의 개스킷이 없는 유량계 본체 설계로 플랜트 가용성 증대 및 잠재적인 누수 지점 제거
  • 비밀폐형 유량계 본체 설계를 통해 플러그형 임펄스 라인과 관련된 중단 및 유지 관리 비용 제거
  • 시각적 필터링을 갖춘 ADSP(Adaptive Digital Signal Processing) 및 Mass balance 센서를 사용하여 진동에 영향을 받지 않음
  • 모든 유량계 내부의 표준 신호 발생기로 Electronics 검증 간소화
  • 모든 유량계는 사전 구성되고 정수압 시험이 완료된 상태로 출고되므로 설치 준비가 완료된 상태이며 손쉽게 설치 가능함
  • 듀얼 및 쿼드 Vortex 유량계를 사용하여 간편하게 SIS 준수
  • Smart Fluid Diagnostics를 사용하여 액체에서 가스로의 위상 변경 감지

문서 및 도면
