강력한 독립 실행형. 간편한 통합.
가장 다양한 기능의 제어 솔루션을 제공하는 DeltaV PK 컨트롤러는 스키드 유닛과 같은 소규모 애플리케이션뿐만 아니라 기존의 대규모 제어 설비를 위해 구현할 수 있습니다.
목적에 맞는 컨트롤러로서 독립 실행형 시스템으로 작동할 수 있으며 대형 DeltaV 시스템에 원활하게 통합할 수 있는 단일 기본 데이터베이스 및 시스템을 제공하여 프로젝트 일정을 단축하고 뒤늦은 변경도 유연하게 반영할 수 있습니다.
DeltaV PK 컨트롤러는 작업 규모나 단계에 관계없이 가장 까다로운 요구사항도 처리합니다. DeltaV PK 컨트롤러는 신속한 로직 실행, 내장 기본 이더넷 포트 및 기본 장치 프로토콜 등의 기능을 가지며 다양한 애플리케이션 및 시스템 사이즈에 적용할 수 있습니다.
작동 방식

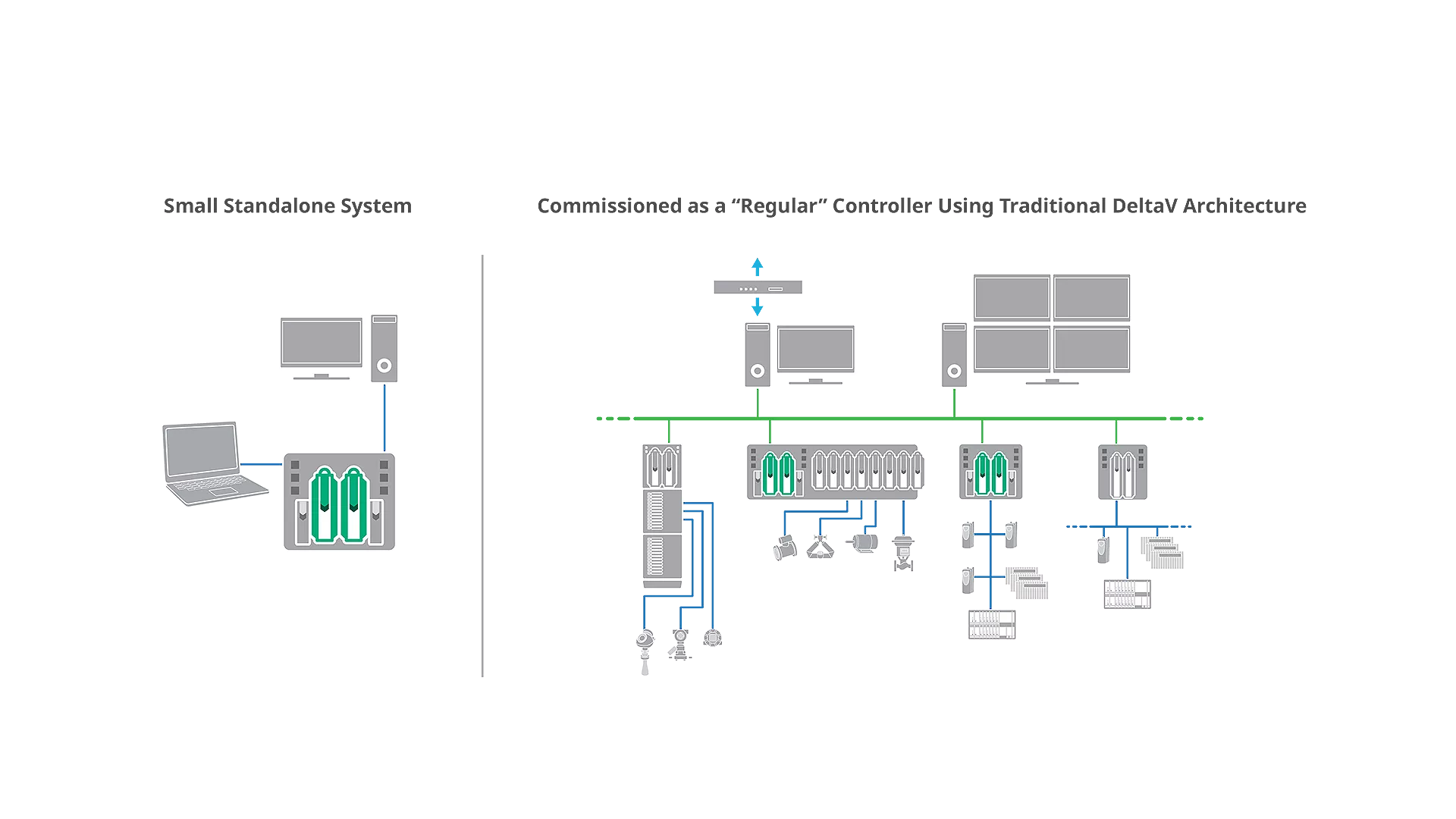

유연한 운전 환경
독립형 방식으로 작동하도록 설계된 PK 컨트롤러는 서버, 패널 HMI 또는 추가 분산 제어 시스템 요소에 연결하지 않고 작동합니다.
더 신속한 제어 설비가 요구되는 분야에는 DeltaV DCS 시스템을 기본 노드로 구성할 수 있습니다.

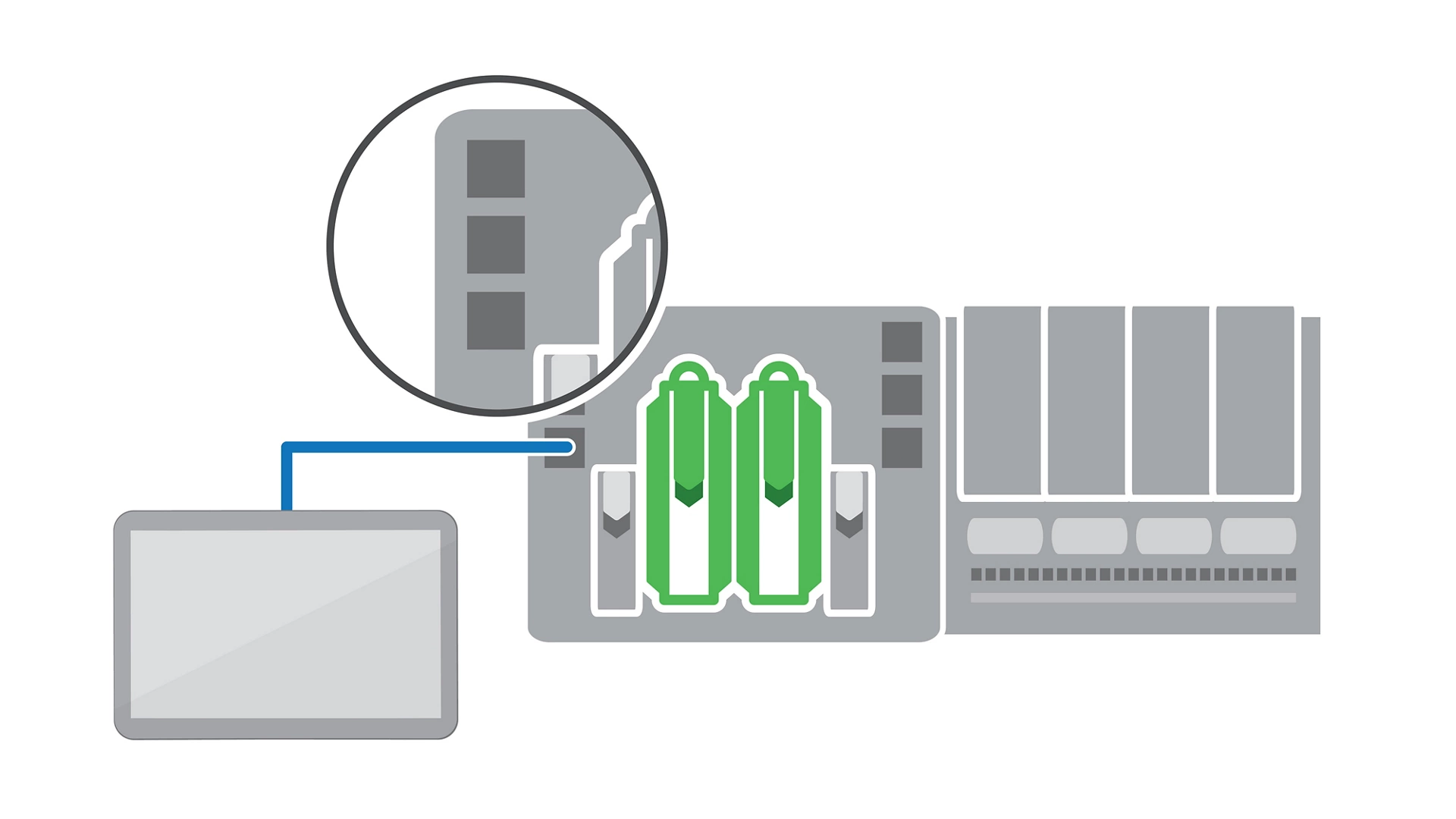

설치 공간 축소

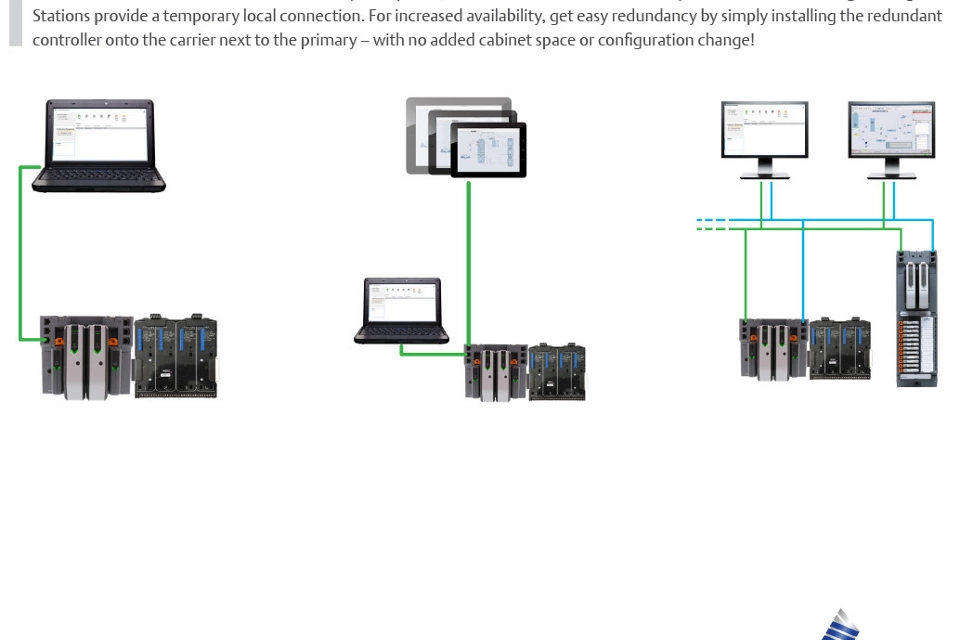

- 간편한 이중화(redundancy) – I/O 분리를 위해 요구되는 캐리어/섀시로 인한 추가 비용과 설치 공간이 필요 없습니다. PK 컨트롤러를 사용하면 설치 공간을 추가하거나 구성을 변경하지 않고도 주 컨트롤러 옆 캐리어에 이중(redundant) 컨트롤러를 추가할 수 있습니다.
- 타사 장치에 쉽게 연결 – 패널 HMI 및 가변 속도 드라이브와 같은 타사 장치를 전용 이더넷 또는 I/O 카드를 사용하지 않고 쉽게 연결할 수 있습니다.
- 이더넷 장치 제어 관리 - 6개의 내장 이더넷 포트를 사용하면 다수의 설비에서 스위치가 필요하지 않습니다. 기본 프로토콜에는 OPC UA 서버, Modbus TCP 클라이언트 및 서버, 이더넷/IP 클라이언트가 포함되어 있습니다.

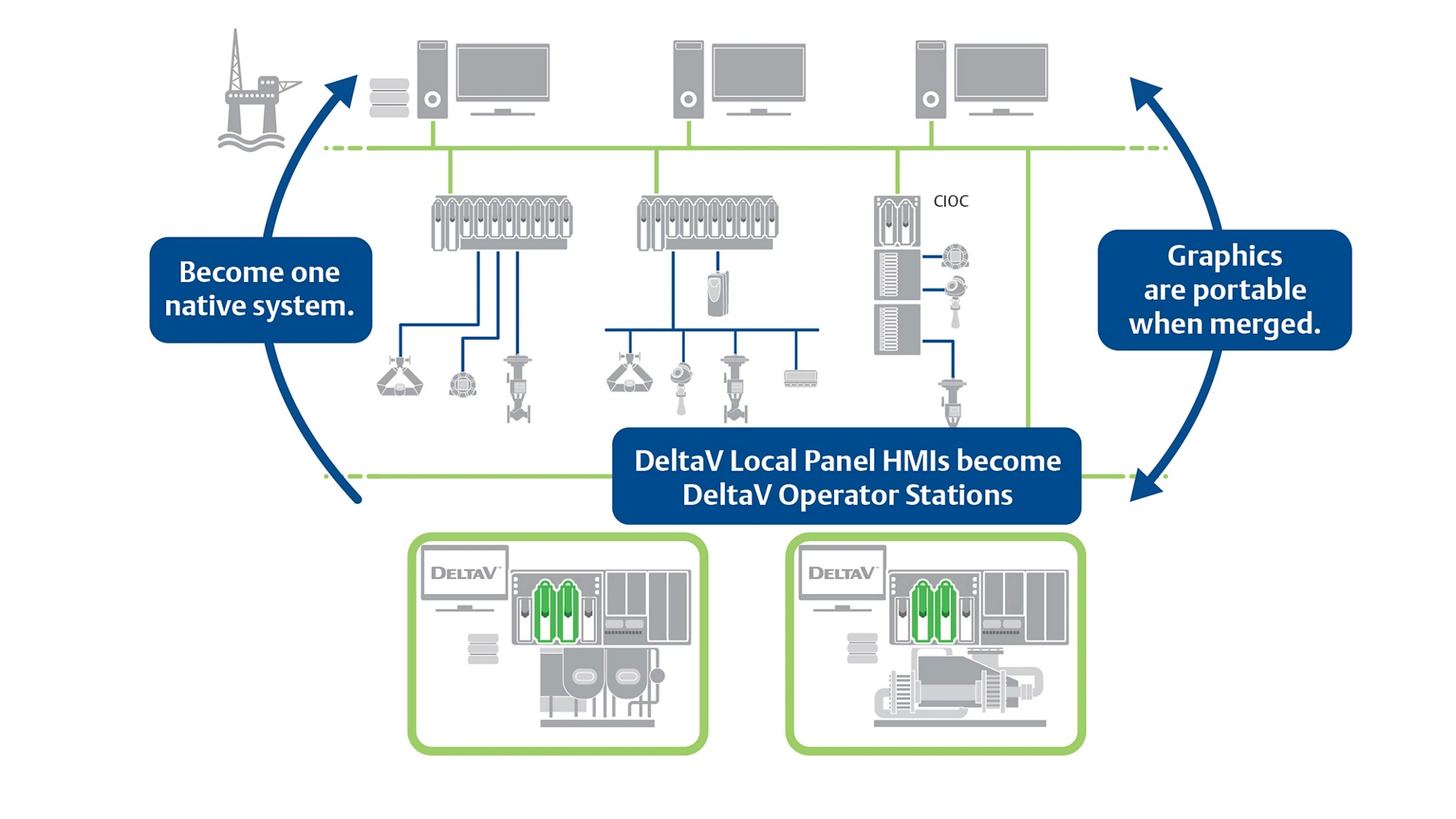

데이터 맵핑 제거
데이터 맵핑 활동과 관련된 수많은 작업, 비용 및 시간이 제거됩니다.

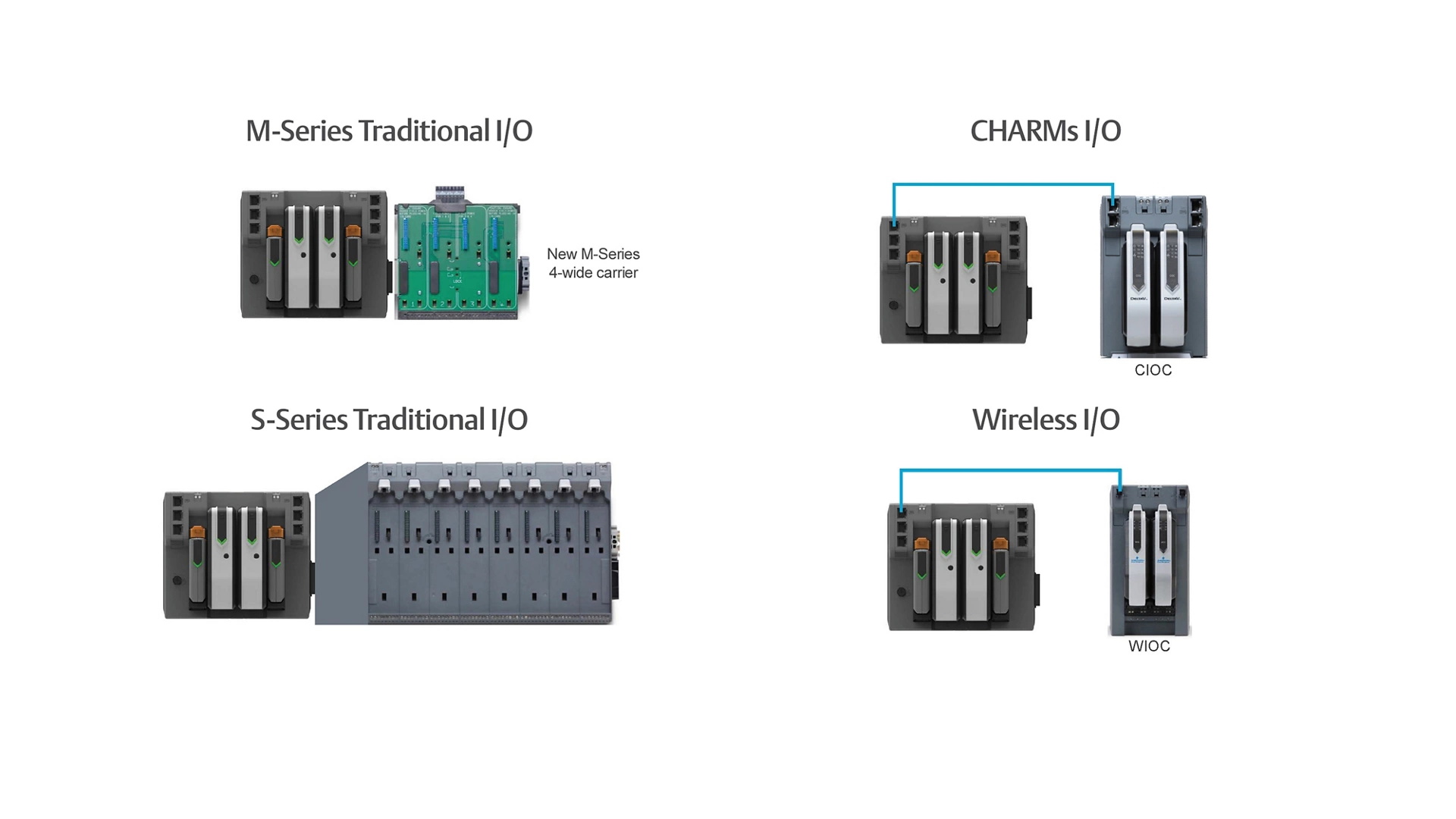

다양한 I/O 단자
기존의 DeltaV I/O 옵션과 연결됩니다.
- 기존 M 시리즈
- 기존 S 시리즈
- Charms I/O 카드 및
- 무선 I/O 카드

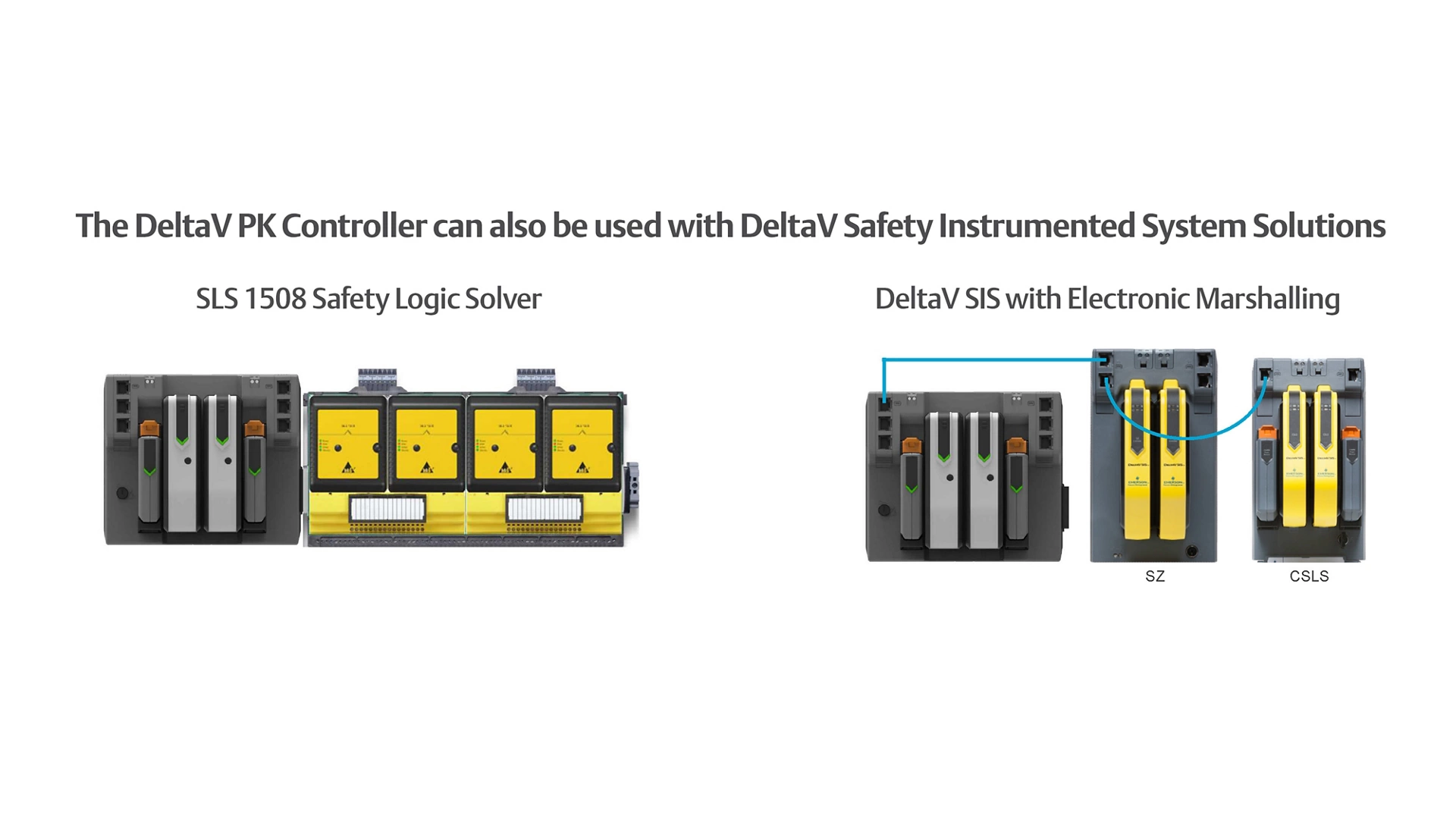

통합 안전 솔루션
DeltaV PK 컨트롤러는 DeltaV SIS 전자 마샬링 및 DeltaV SIS 1508 안전 Logic Solver와 함께 사용할 수 있으므로, 특유의 기능을 통해 용이하게 확장 가능합니다.
동영상
DCS와 PLC 시스템 간의 격차를 해소한 DeltaV™ PK 컨트롤러
DeltaV PK 컨트롤러가 PLC와 DCS 시스템의 장점을 결합하여 여러 스키드 유닛, PLC 관리, 다양한 데이터 소스 처리 등 공정 산업에서 흔히 발생하는 문제를 어떻게 해결하는지 확인해 보십시오.
업계 최초의 모듈형 DCS 컨트롤러로 인정받은 DeltaV PK 컨트롤러는 적정 크기, 보안성, 신뢰성을 갖추었으며, 생명과학, 석유/가스, 제지, 광업, 석유화학 등 다양한 산업 분야에 적합합니다.
DCS와 PLC 시스템 간의 격차를 해소한 DeltaV™ PK 컨트롤러
강력한 성능, 유연성, 그리고 산업 전반에 걸친 확장성을 제공하는 Emerson의 DeltaV PK 컨트롤러
지식 확장

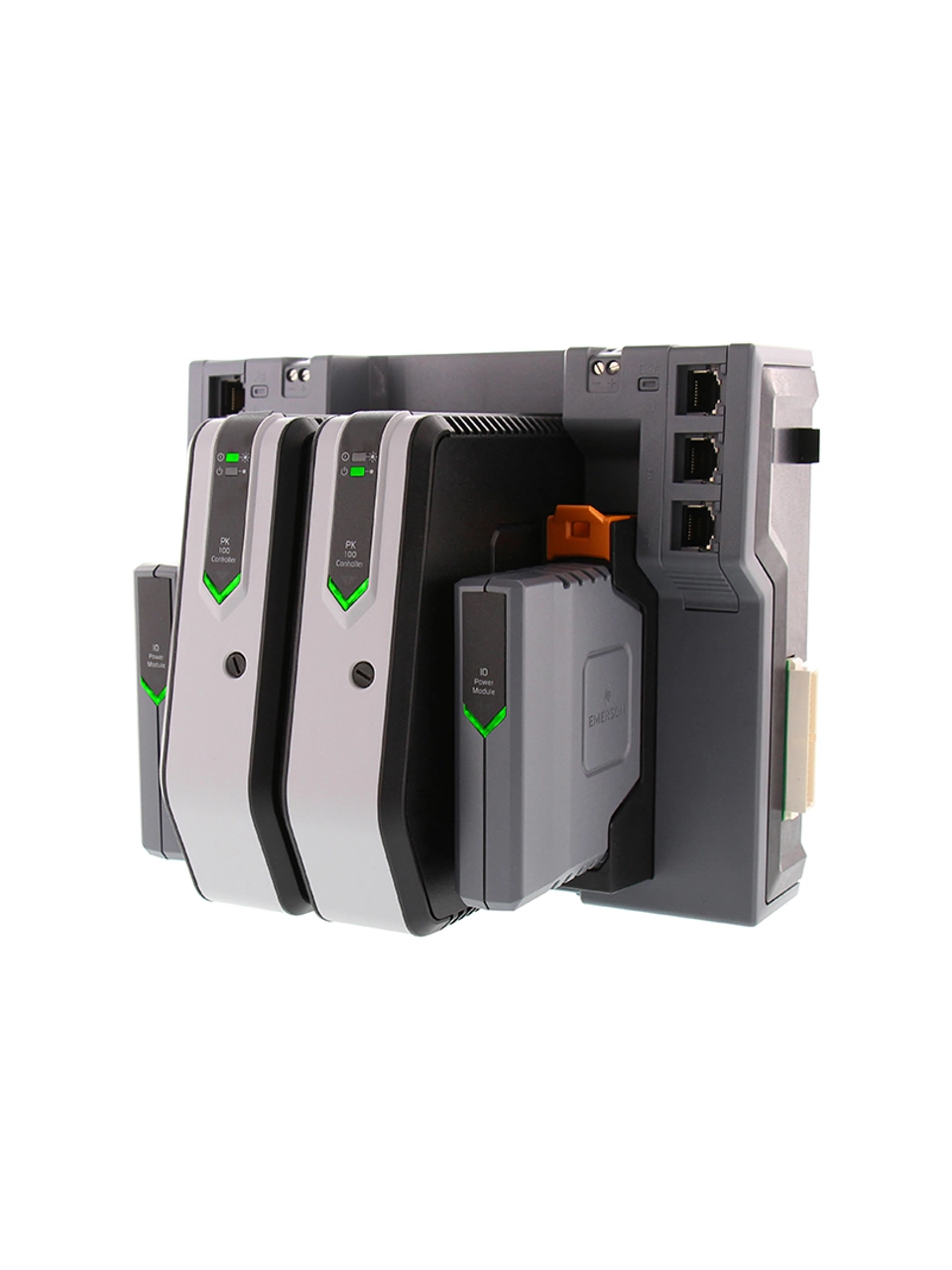

DeltaV PK 컨트롤러
DeltaV PK 컨트롤러는 신속하게 로직을 실행하는 내장형 네이티브 이더넷 장치 프로토콜 및 다양한 확장 형태를 통해 이더넷 장치 제어 및 월패드, 다양한 시스템 크기 등 광범위한 응용 분야를 처리합니다. 스키드 유닛과 같은 소규모 응용 분야에서 대규모 기존 제어 작업에 이르기까지, 다목적, 다기능 컨트롤러는 작업 규모나 단계에 관계없이 가장 까다로운 요구를 처리할 수 있습니다.
기능
- 독립형 또는 DeltaV 시스템의 일부로 실행
- DeltaV 시스템에 원활하게 병합되어 하나의 네이티브 데이터베이스 및 시스템 생성
- 비용 및 시간 소모가 큰 데이터 맵핑 실행 제거
- 6개의 내장 이더넷 포트로 캐비닛 공간 절약
- 설치 공간을 추가하거나 구성 변경을 필요 없이 이중화(Redundancy)를 지원합니다.
- 유연한 I/O를 통해 요구에 가장 적합한 M 시리즈 트러디셔널, S 시리즈 트러디셔널 CHARM I/O 카드 및 무선 I/O 카드 선택 가능
- DeltaV SIS 전자 마샬링 및 DeltaV SlS 1508 안전 로직 솔버를 통한 안전 보장
- 타사 장치에 쉽게 연결 – 패널 HMI 및 가변 속도 드라이브와 같은 타사 장치를 전용 이더넷 또는 I/O 카드를 사용하지 않고 쉽게 연결할 수 있습니다
- 여러 단계의 보호 및 암호화를 통해 액세스 보안으로 무단 액세스를 방지
- 시스템 성능 향상을 위한 신속한 로직 실행
- 전원 없이 18개월 동안 구성 유지
사양
DST 제한 | 100, 300, 750 또는 1500 | |
모듈 실행 속도 | 25ms, 50ms, 100ms, 500ms, 1s, 2s, 5s, 10s, 30s, 60s | |
사용자 메모리 | 컨트롤러 메모리, SD-카드 메모리 | |
필수 입력 전력 | 24VDC | |
PK FLEX 컨트롤러에서 기본 지원되는 프로토콜 | Modbus TCP(서버 & 클라이언트), 이더넷/IP(클라이언트: Class 1 & Class 3), 및 OPC UA 서버, PROFINET(컨트롤러). 전용 버스 카드를 통해 사용 가능한 기타 프로토콜 | |
작동 온도 | -40°~60°C(-40°~140°F) | |
저장 온도 | -40°~85°C(-40°~185°F) | |
상대 습도 | 5~95%, 불응축식 방수 및 방진(IP) Rating IP20, NEMA 12 | |
공기 중 오염 물질 | ISA-S71.04-1985 공기 중 오염 물질 등급 G3 충격방지 컨포멀 코팅(일반 운영 조건), 11ms에서 10g ½-사인파 | |
진동(가동 제한) |
