응용 분야 개요
고압 분리기 렛다운 밸브는 정유 공장에서 가장 엄격한 제어 밸브 응용 제품 중 하나이며 수소 첨가 분해(Hydrocracker) 및 수소 처리(Hydrotreater) 장치에 사용됩니다. 고온 고압 분리기(HHPS)와 저온 고압 분리기(CHPS)에는 각각 2개의 letdown 밸브가 있어 액체 및 가스 제품의 적절한 분리기 레벨을 유지할 수 있습니다. 이 밸브에는 연행 가스, 촉매 등 다수의 성분이 포함되어 있기 때문에 여러 가지 문제가 발생할 수 있습니다.
- 가스 분출
- 점멸
- 공동현상
- 진동
- 혼입 촉매
- 부식성 H2S
침식, 과도한 진동, 소음 등 이러한 문제의 부정적 결과 때문에 밸브의 크기 조정 및 선택이 특히 어려워집니다.
분리기 유형
-2:16-9?fmt=webp-alpha&qlt=95)

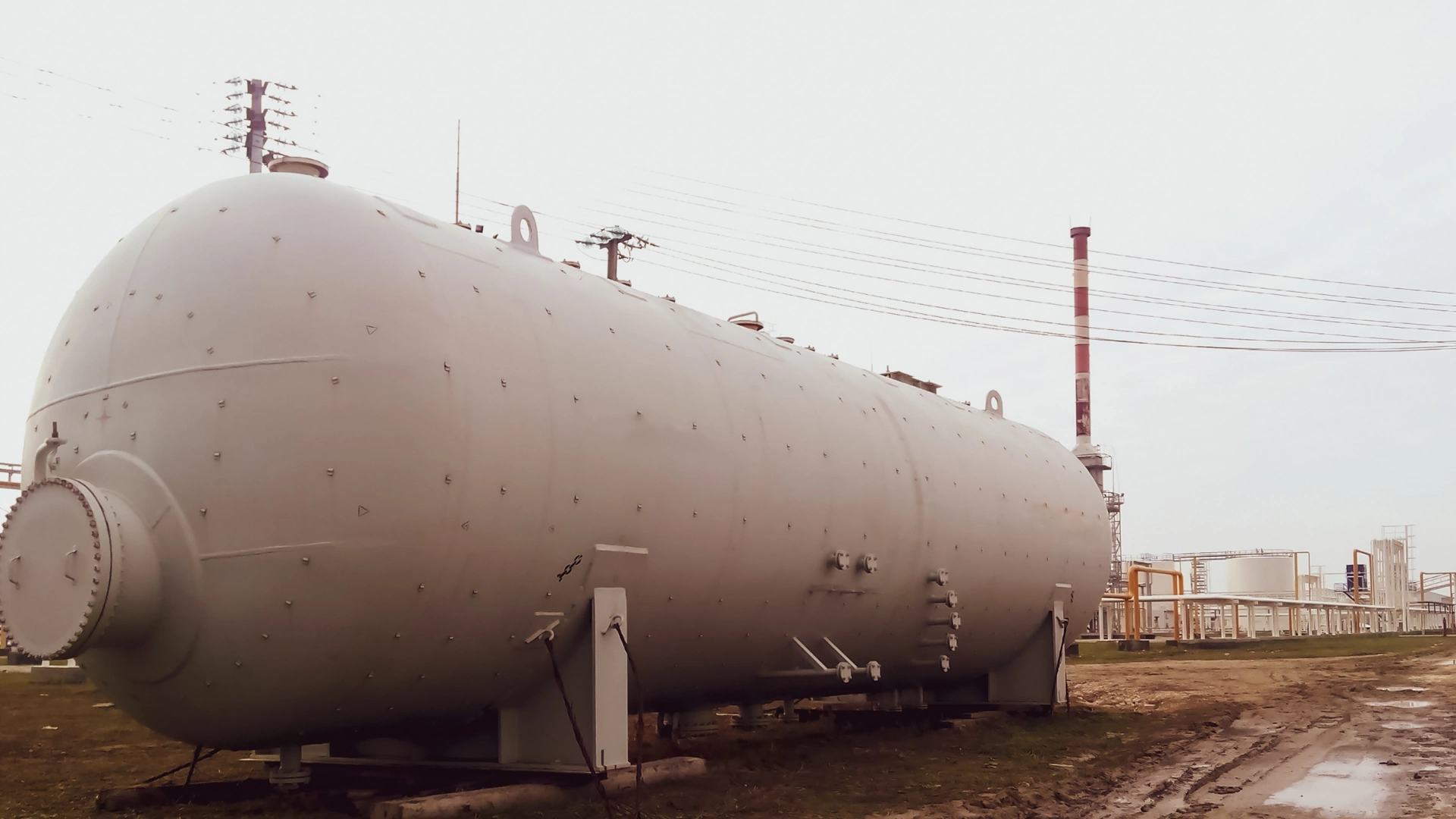

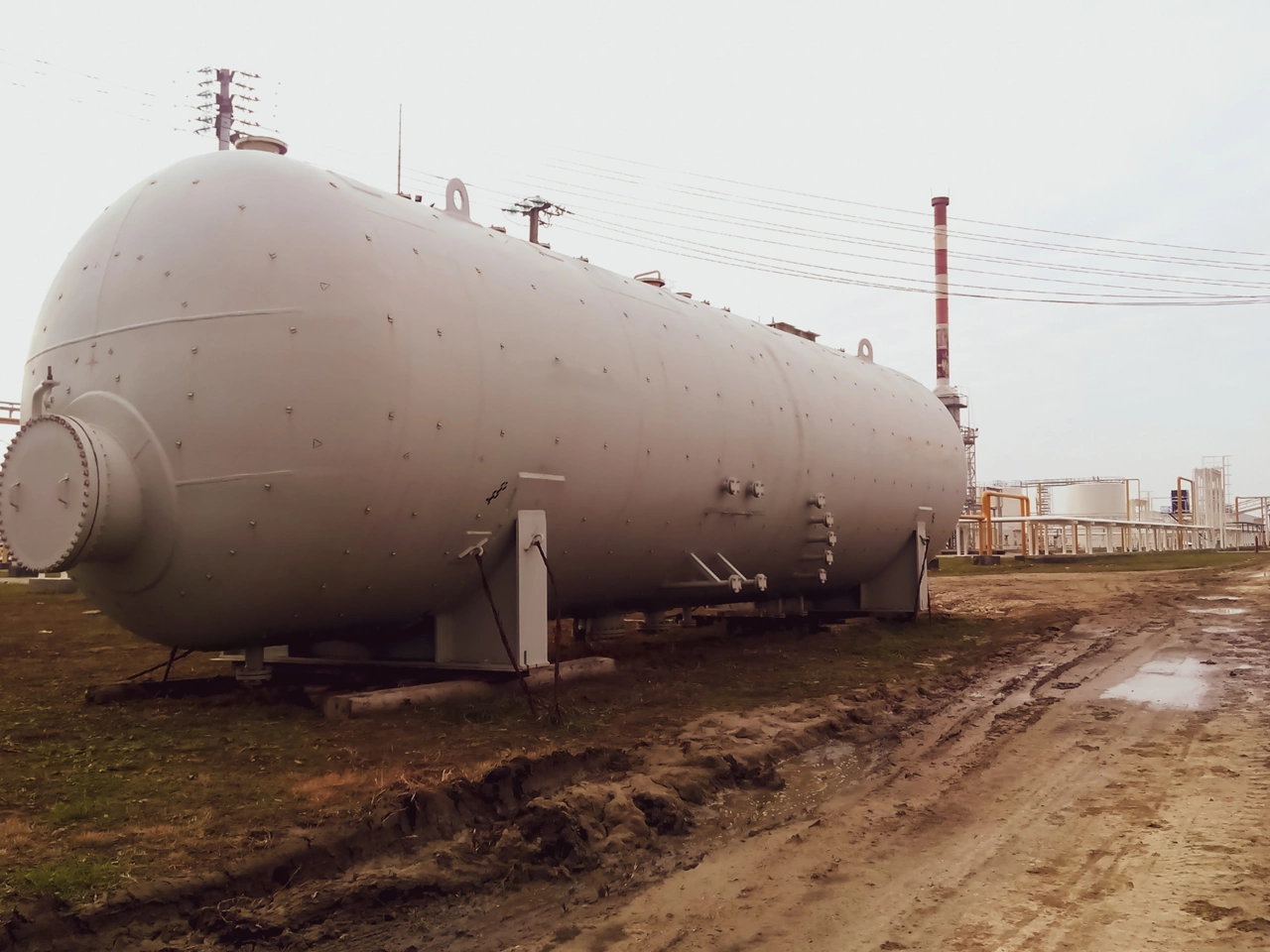

고온 고압 분리기(HHPS)

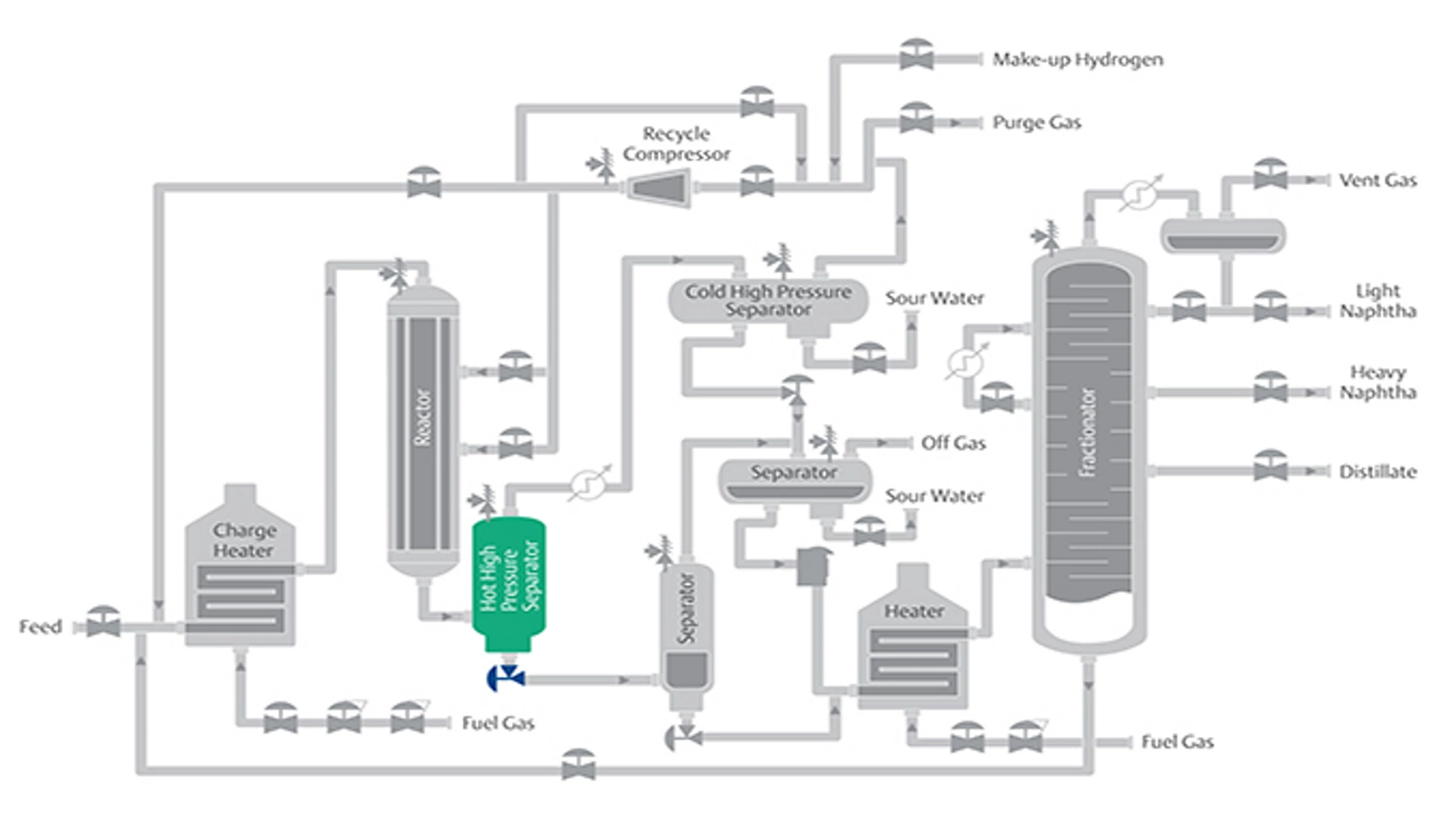

고온 고압 분리기 (HHPS)는 무겁고 가벼운 반응 생성물을 차단하고 원자로에서 렛다운하는 동안 플래시된 수소를 회수합니다. 무거운 생성물 액체는 분류 장치, 스트리퍼 또는 두 장치를 조합하여 전송합니다. 가벼운 생성물 액체는 냉각되고, 암모니아(NH3) 및 황화수소(H2S)를 흡수할 수 있도록 세척수를 주입합니다. 혼합물은 고압 분리기에 들어가기 전 재활용 가스 교환기 및 핀 팬(HHP 분리기 냉각기)을 통해 추가로 냉각됩니다.
-2:16-9?fmt=webp-alpha&qlt=95)

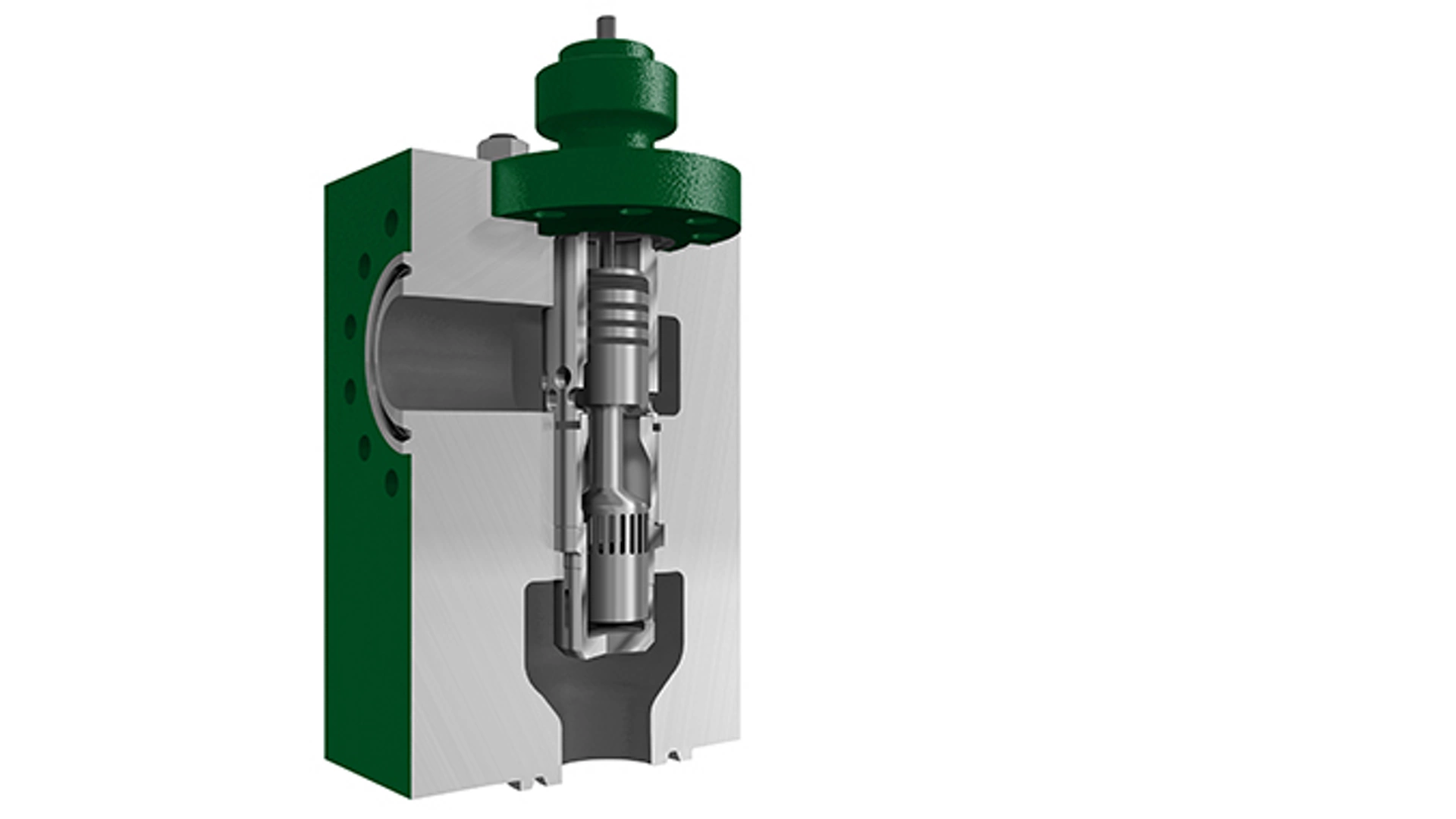

저온 고압 분리기(CHPS)

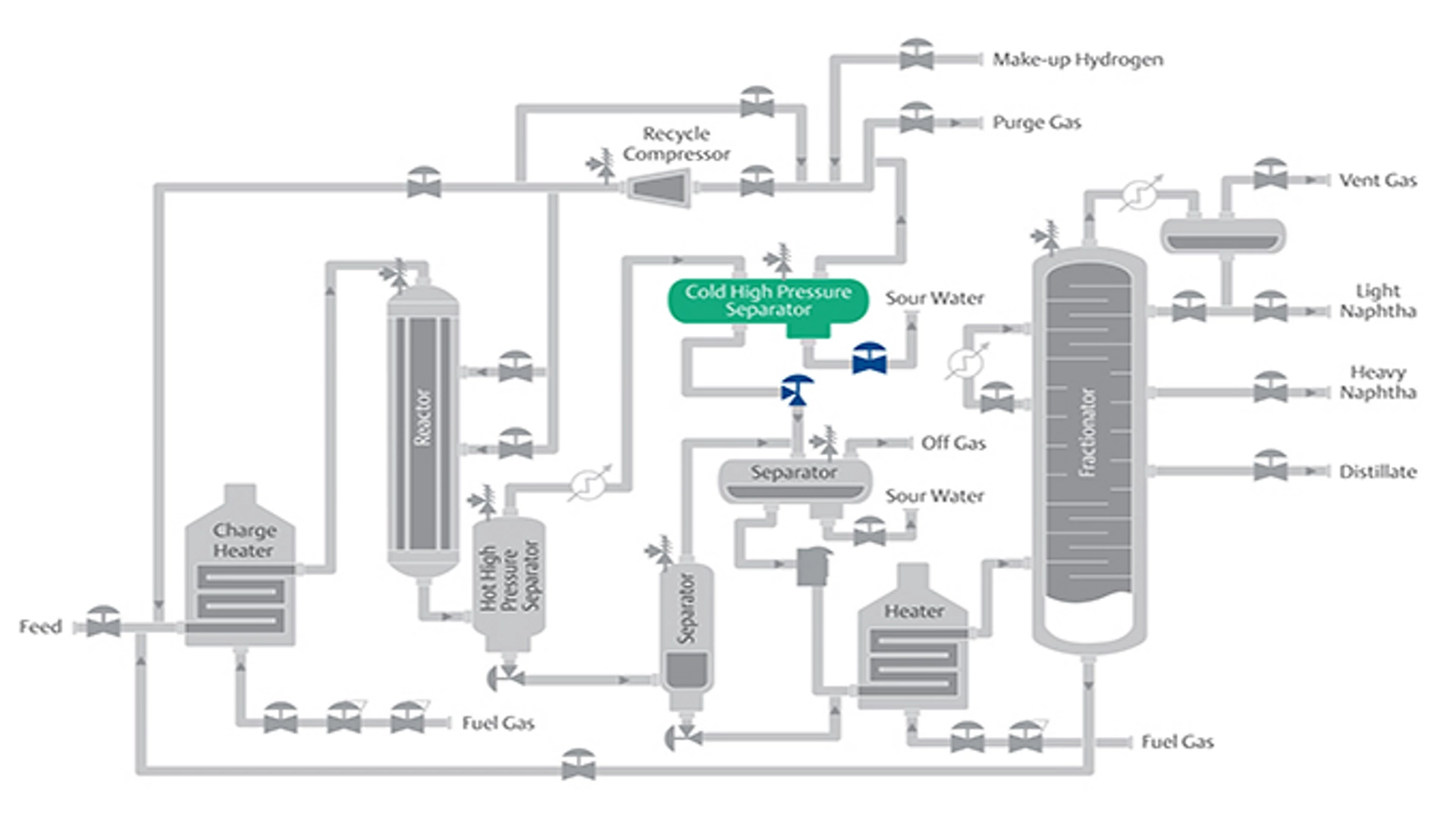

저온 고압 분리기(CHPS)는 모든 오버 헤드 가스가 재활용 압축기에 들어가기 전 고압 스크러버를 통과해 흐르도록 설계되었습니다. 비상 상황 또는 장치의 가동 중단 중에 장치를 감압하기 위해 감압 밸브를 이 라인에 위치시킵니다. 이 밸브에서는 짧은 시간 동안 관련 소음 및 진동과 함께 고압 드롭이 일어날 수 있습니다. 고압 드롭, 혼입 촉매, 2상 유체 현상 때문에 다단계 트림 밸브가 종종 필요합니다. 다중 단계, 저 소음 밸브는 이러한 조건에서 적용되어야 합니다. 이 밸브에는 일반적으로 작동 및 계측에 대한 화재 안전 요구 사항이 지정됩니다.
분리기 렛다운 제어 밸브 솔루션

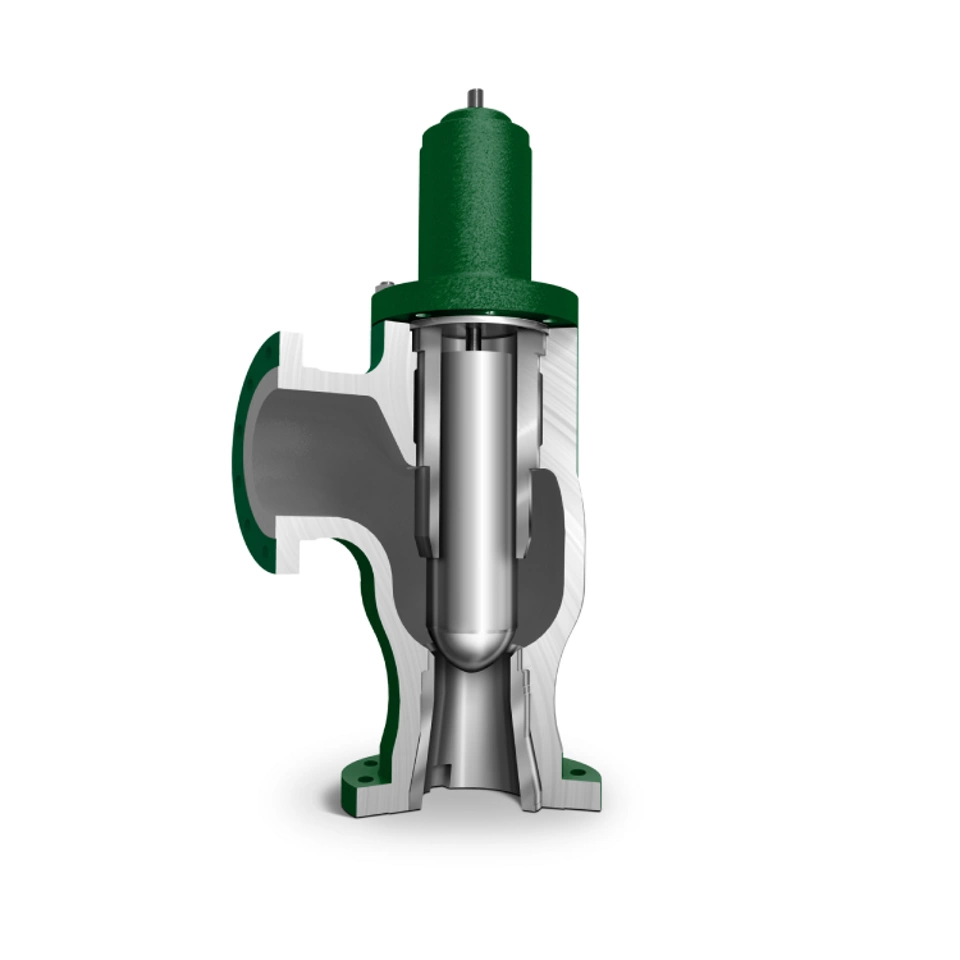

가스 분출 및 플래싱 방지

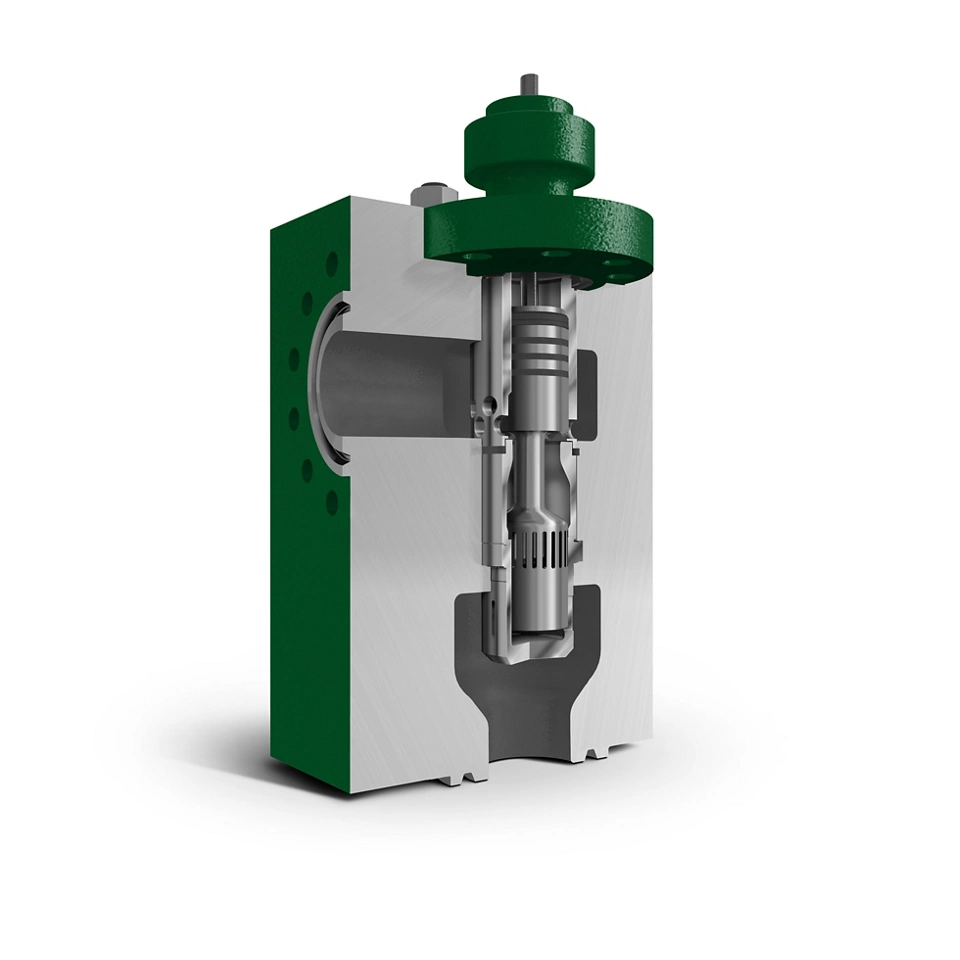

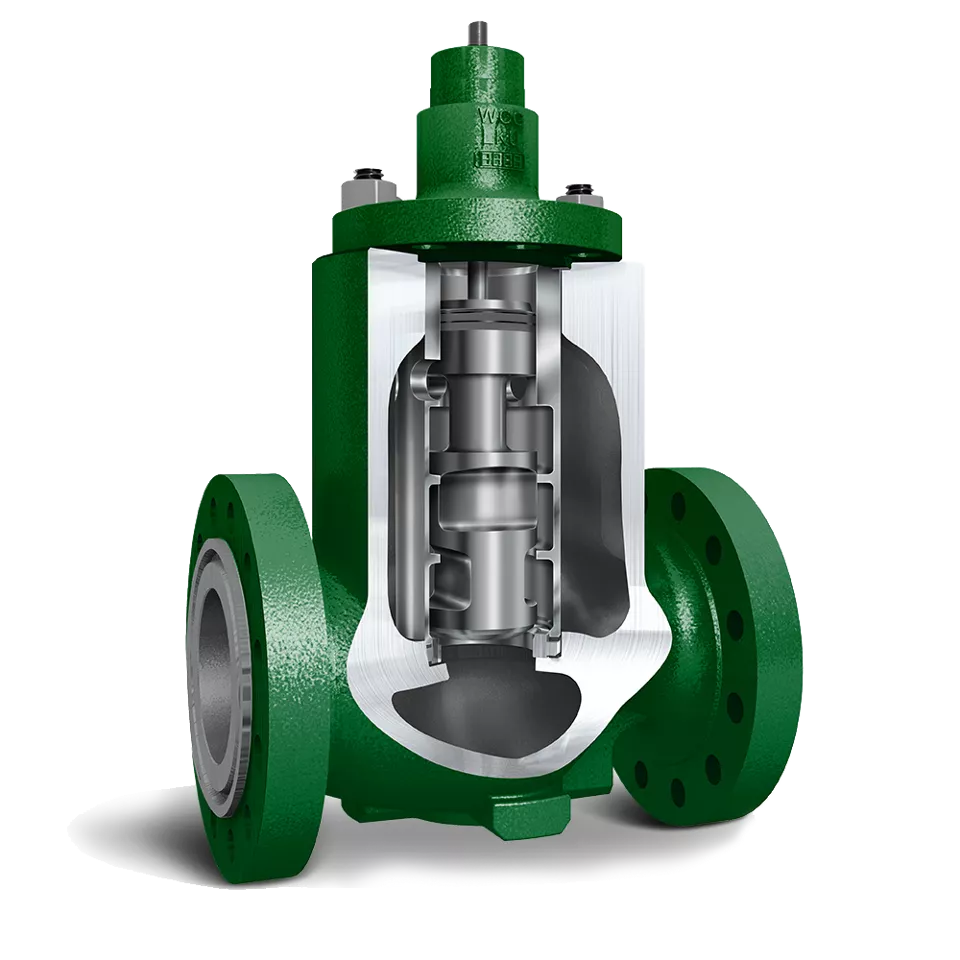

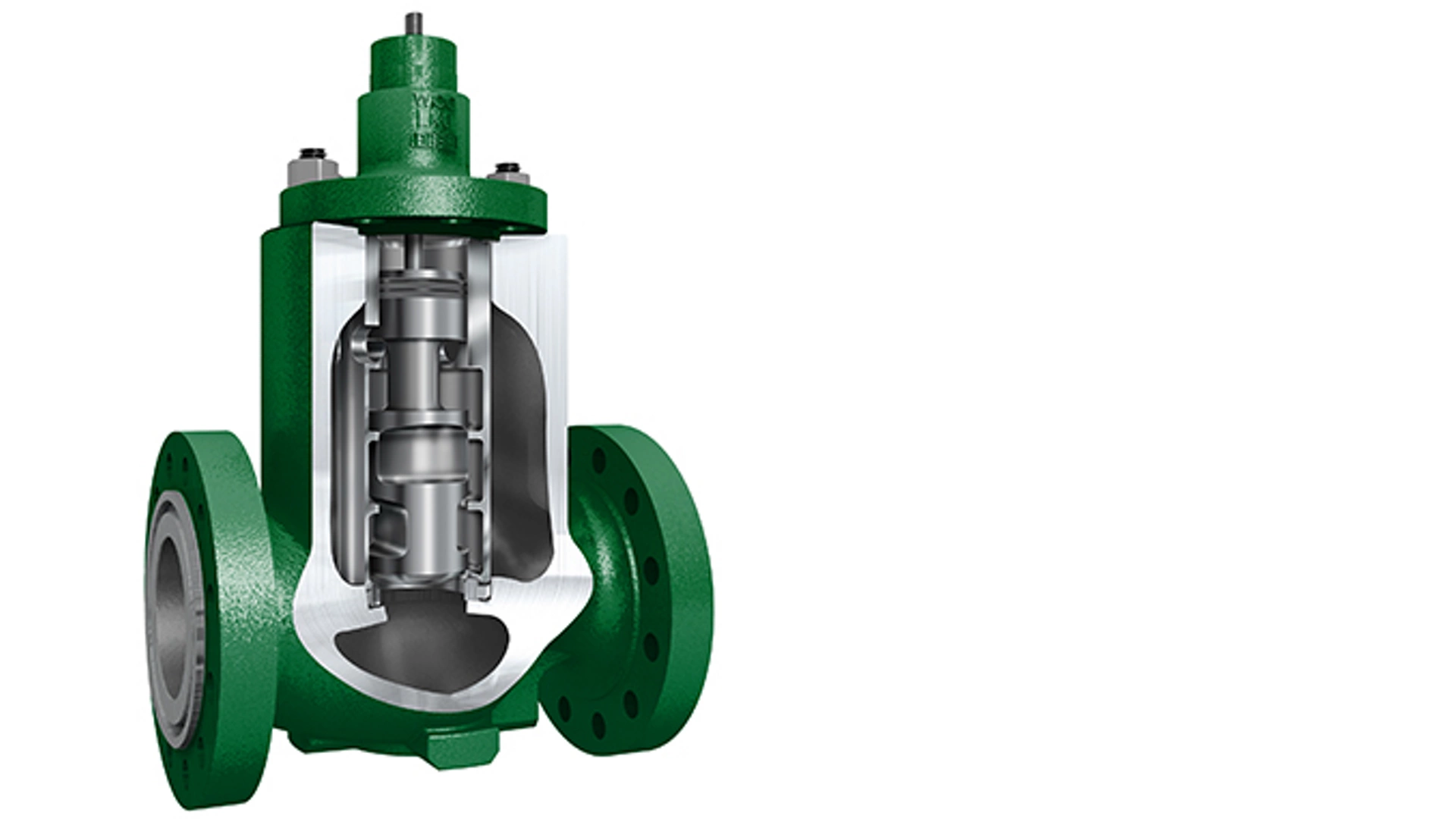

Fisher DST-G 트림은 액체가 압력 감소로 인해 용액에서 배출된 가스(가스 분출)를 용해하는 클린 또는 더티 서비스를 위해 특별히 디자인되었습니다. 분리기 렛다운 밸브에서 가스 분출은 일반적으로 유체 흐름에 의해 공동현상과 침식이라는 두 가지 피해 현상을 유발합니다. DST-G 트림은 DST 트림과 유사하게 단계적인 압력 드롭을 구현하여 공동현상을 방지합니다. DST 트림과 달리 연행 가스로 인한 침식은 특수 슬롯형 하부 케이지를 통해 제어됩니다. 이 슬롯은 유량 흐름을 더 작은 소형 에너지 제트로 분리함으로써 손상을 초래할 가능성이 작아집니다.
