Rosemount Annubar 유량 측정
작동 방식

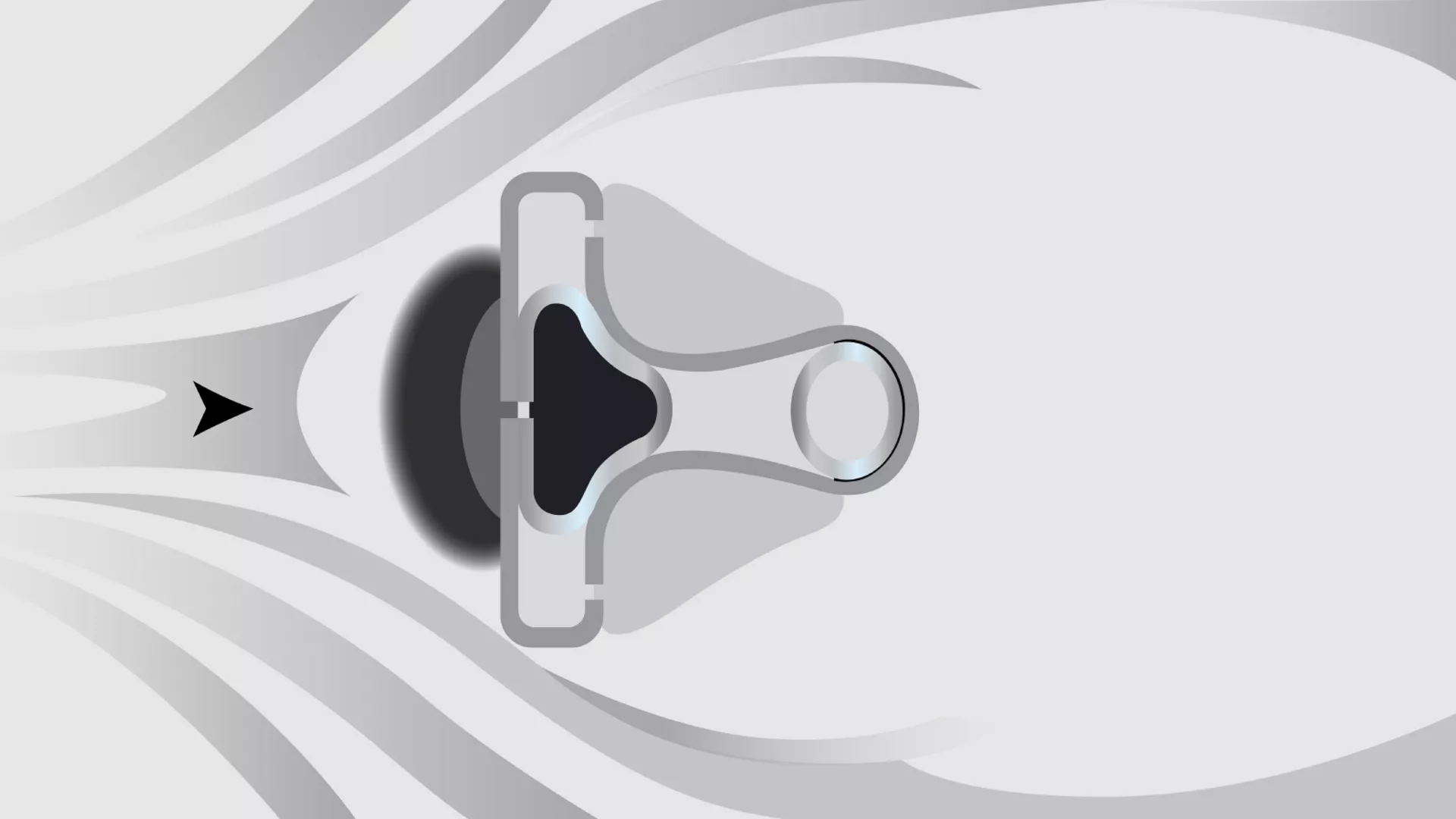

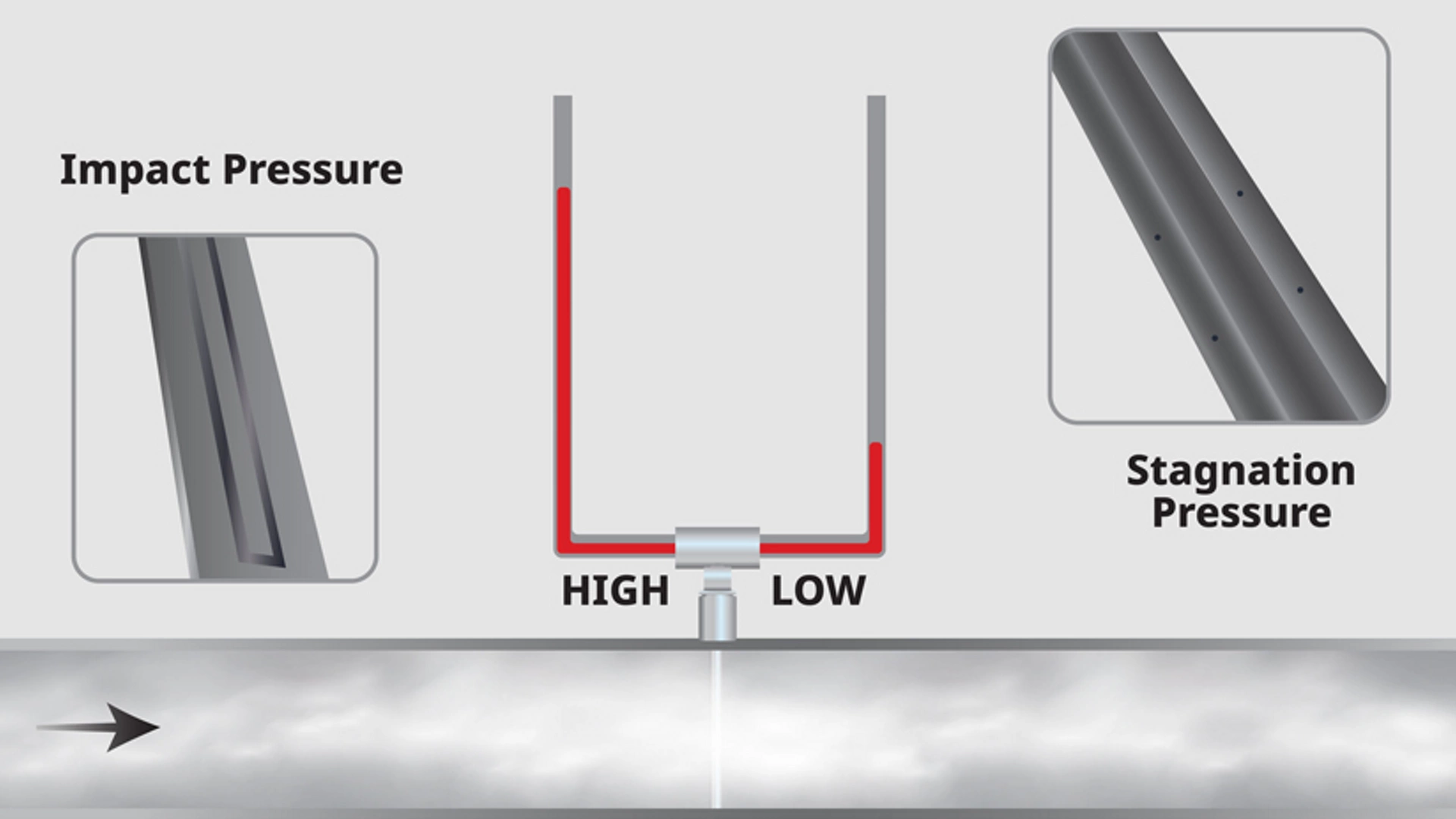

Rosemount Annubar는 부분적으로 유량을 차단하여 차압(DP)을 생성하는 평균 피토 튜브입니다. 센서 슬롯을 통해 전면에서 고압을 측정하고, 후면에서 저압을 감지합니다. DP 트랜스미터는 이러한 압력 간의 차이를 측정하여 유량을 계산합니다.
에너지 절감
Annubar는 배관 장애를 최소화하면서 정확한 DP를 생성하여 영구 압력 손실과 에너지 사용을 줄입니다. 오리피스 플레이트에 비해 에너지 소비를 최대 90%까지 절감하며 6개월 만에 회수 가능한 경우가 많습니다. Annubar는 에너지 비용을 절감하고 장비 크기를 줄이며 시스템 효율성을 높이는 데 도움을 줍니다.
애플리케이션
Annubar는 산업 전반에 걸쳐 가스, 액체 및 증기에 대해 정밀하고 신뢰할 수 있는 측정값을 제공합니다. 화학 플랜트에서 발전 및 HVAC에 이르기까지 효율성을 높이고 에너지 사용을 줄이며 지속 가능성을 지원합니다. Annubar는 배출 가스, 바이오가스 및 냉각수와 같은 응용 분야를 통해 비용 절감과 성능 향상을 이끌어냅니다.
Annubar 유량계 기술 자세히 보기
리소스
자료: Rosemount Annubar 유량계로 에너지 사용 감소
동영상: 평균 피토 튜브 작동 방식
브로슈어: Annubar 유량계를 사용한 효율적이고 정확한 유량 측정
자주 묻는 질문
Rosemount 압력 게이지와 관련하여 추가 질문이 있는 경우 당사로 문의하십시오.
Rosemount Annubar는 석유 및 가스, 화학 처리, 발전, 상하수, HVAC 시스템 등 다양한 산업 분야에서 널리 사용됩니다. 다양한 공정 조건, 특히 라인 사이즈가 크거나 영구 압력 손실이 우려되는 조건에서 가스, 액체 및 증기의 유량을 정확하고 효율적으로 측정하는 데 이상적입니다.
정확한 측정을 위해서는 Rosemount Annubar의 올바른 설치가 중요합니다. Annubar 참조 설명서는 Annubar가 올바른 방향과 유량 프로파일을 안정화할 수 있는 충분한 직관 길이로 설치되도록 하는 단계를 간략하게 설명합니다.
Rosemount Annubar는 견고한 설계와 가동부가 없기 때문에 최소한의 유지 관리가 필요합니다. 정기적인 유지보수에는 Annubar 프로브에 축적이나 손상이 있는지 검사하고, 임펄스 라인이 깨끗하고 막힘이 없는지 확인하고, 차압 압력 트랜스미터의 교정 확인이 포함됩니다. 자세한 내용은Annubar 참고 매뉴얼를 참조하십시오.
일반적인 트러블 슈팅 단계에는 Annubar에 물리적 손상이나 오염이 있는지 검사하고, 임펄스 라인에 막힘이나 누출이 있는지 확인하고, 올바른 설치 및 정렬 확인, 차압 압력 트랜스미터 재교정이 포함됩니다. 이러한 문제를 해결하면 정확하고 신뢰할 수 있는 유량 측정을 유지하는 데 도움이 될 수 있습니다. 자세한 내용은Annubar 참고 매뉴얼를 참조하십시오.
Rosemount Annubar를 교정하려면 알려진 표준에 대한 차압 트랜스미터의 검증이 필요합니다. 트랜스미터의 적절한 영점 조정 및 스팬닝 보장을 포함하여 교정은Annubar 참고 매뉴얼를 참조하십시오. 측정 정확도를 보장하기 위해 교정은 정상 운영 조건에서 수행되어야 합니다.
Rosemount Annubar의 정확도는 일반적으로 유동 속도의 ±0.75%에서 ±1% 사이이며, 광범위한 응용 분야에서 매우 안정적이고 정밀한 유량 측정을 제공합니다. 정기적인 교정과 적절한 설치가 이 수준의 정확도를 유지하는 데 중요합니다.
Rosemount Annubar는 다목적이며 가스, 액체 및 증기를 포함한 다양한 유체를 측정할 수 있습니다. 이는 정확하고 신뢰할 수 있는 유량 측정이 필요한 응용 분야에서 일반적으로 사용됩니다.
예, Rosemount Annubar는 고압 및 고온 조건을 견딜 수 있도록 설계되어 석유 및 가스, 발전 및 화학 처리 산업과 같은 까다로운 환경에 적합합니다.
