Rosemount는 다양한 응용 분야 요구사항을 충족하도록 설계된 광범위한 오리피스 플레이트 및 오리피스 유량계 포트폴리오를 제공합니다. 아래의 제품 제공물을 확인하여 해당 솔루션이 사용자의 특정 요구사항에 가장 적합한지 확인하십시오.

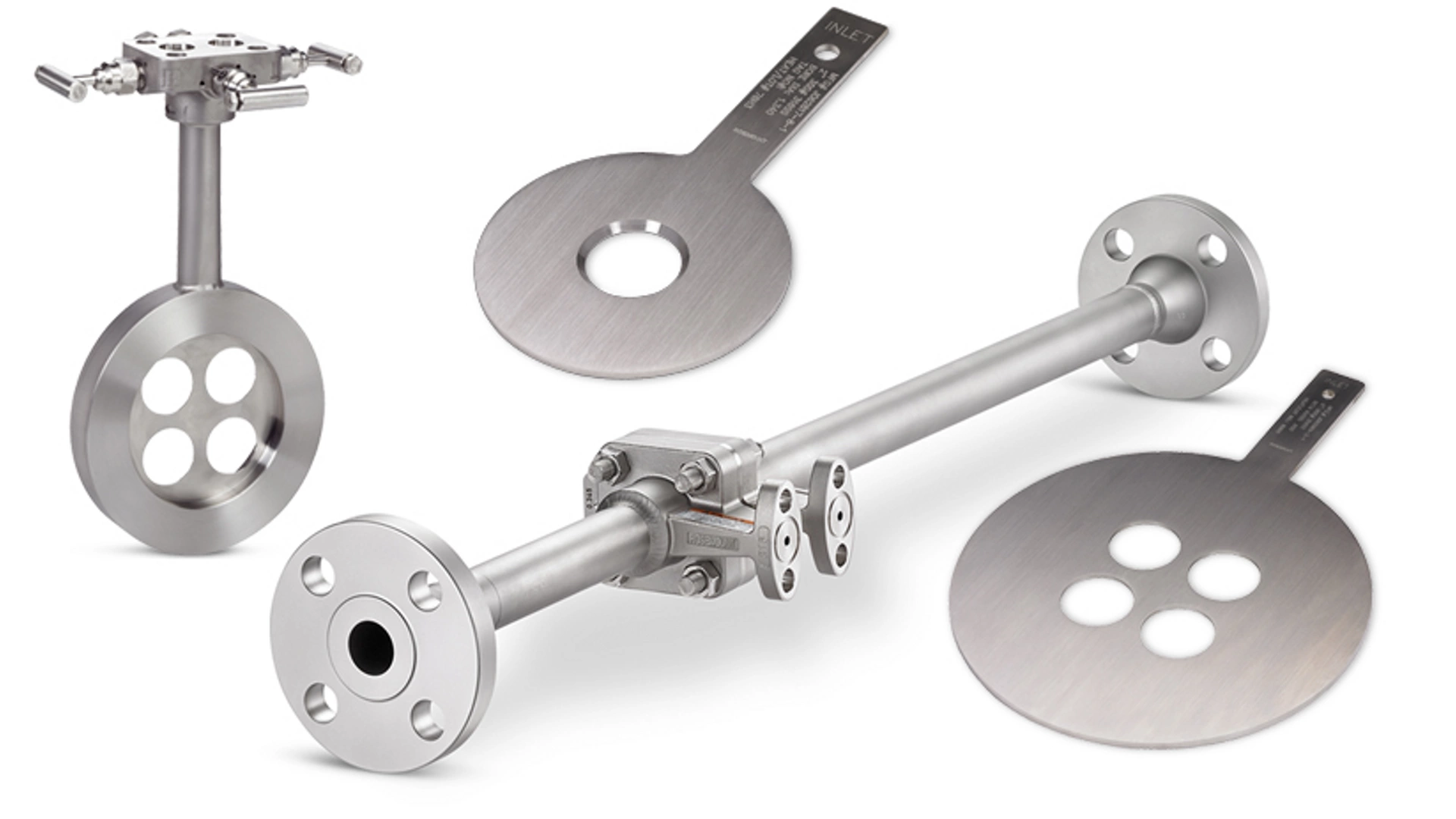

오리피스 플레이트 소개
Rosemount는 다양한 유량 측정 요구를 충족하기 위한 포괄적인 오리피스 솔루션 포트폴리오를 제공합니다. 4홀 소형 컨디셔닝 오리피스 기술은 2D의 직관거리 직경만 필요하고 임펄스 배관을 제거해 보다 안전하고 고정밀의 측정을 제공합니다. 규정 준수가 필요한 응용 분야의 경우, 단일 구멍 오리피스는 ISO 5167, ASME MFC-3M 및 AGA 3과 같은 인식된 표준과 일치하는 정밀한 측정을 제공합니다.
Products
Rosemount 오리피스 포트폴리오

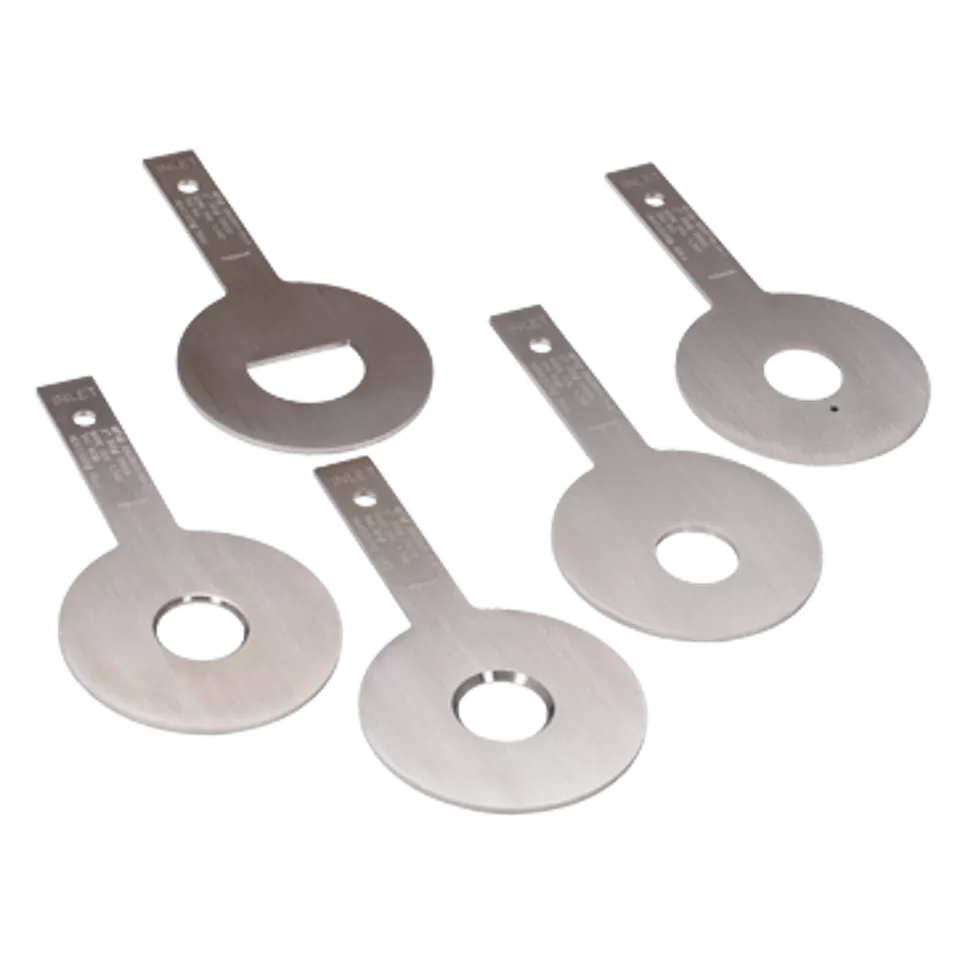

Rosemount™ 1495 오리피스 플레이트
Rosemount 1495 오리피스 플레이트의 기본 요소는 신뢰할 수 있는 측정 성능을 제공하도록 엔지니어링되었습니다. 전 세계에서 가장 많이 사용되는 주요 요소인 이 오리피스 플레이트는 패들(손잡이)이나 유니버셜(범용) 타입 플레이트에 스퀘어 엣지 센트릭 보어가 있는 표준형 플레이트입니다. 본 제품은 2~24in.(50~600mm)의 표준 라인 사이즈로 제공되며 고온 및 고압 응용 분야에도 적합합니다.

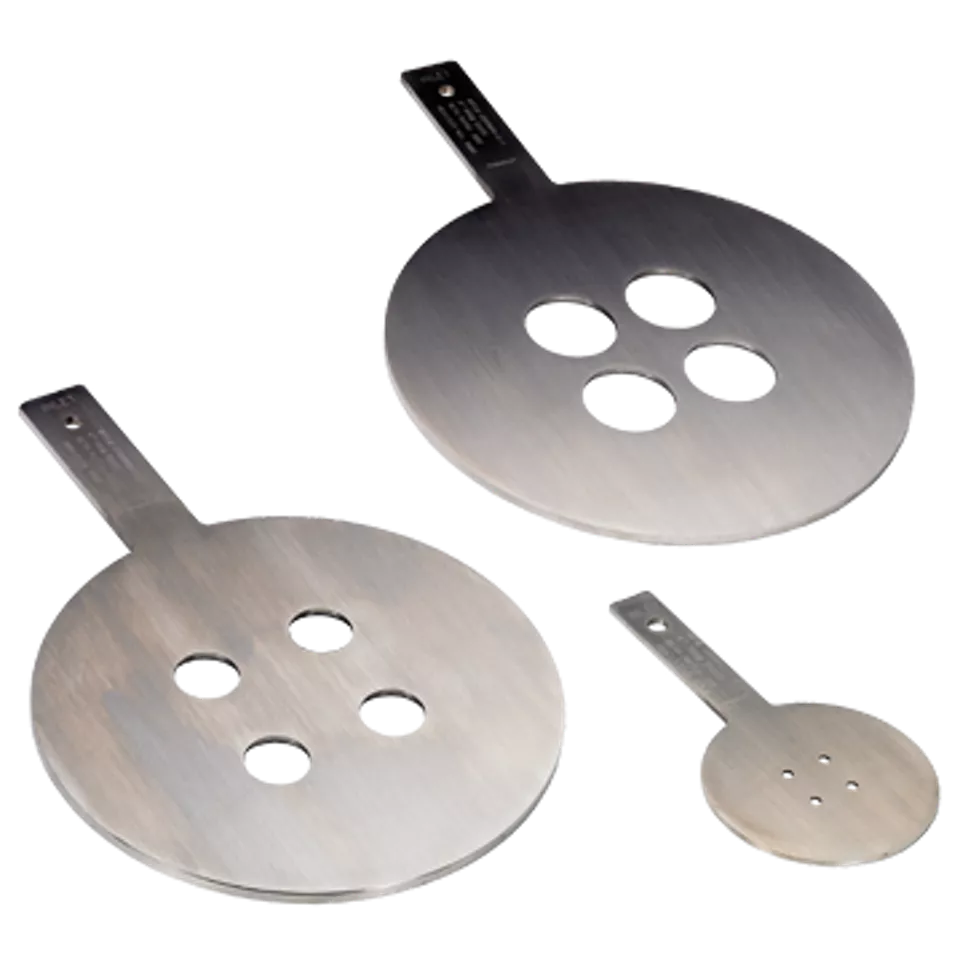

Rosemount 1595 컨디셔닝 오리피스 플레이트
Rosemount 1595 컨디셔닝 오리피스 플레이트 기본 요소는 난류 유량 조건에서 정확도를 향상할 수 있는 4홀 설계를 갖추고 있습니다. 두 개의 파이프 직경(2D) 업스트림 및 다운스트림으로만 구성된 직선 파이프 가동이 필요합니다. 대부분의 가스, 액체 및 증기 응용 분야에 적합한 이 제품은 최대 24in.(600mm)의 표준 라인 사이즈로 사용할 수 있습니다.

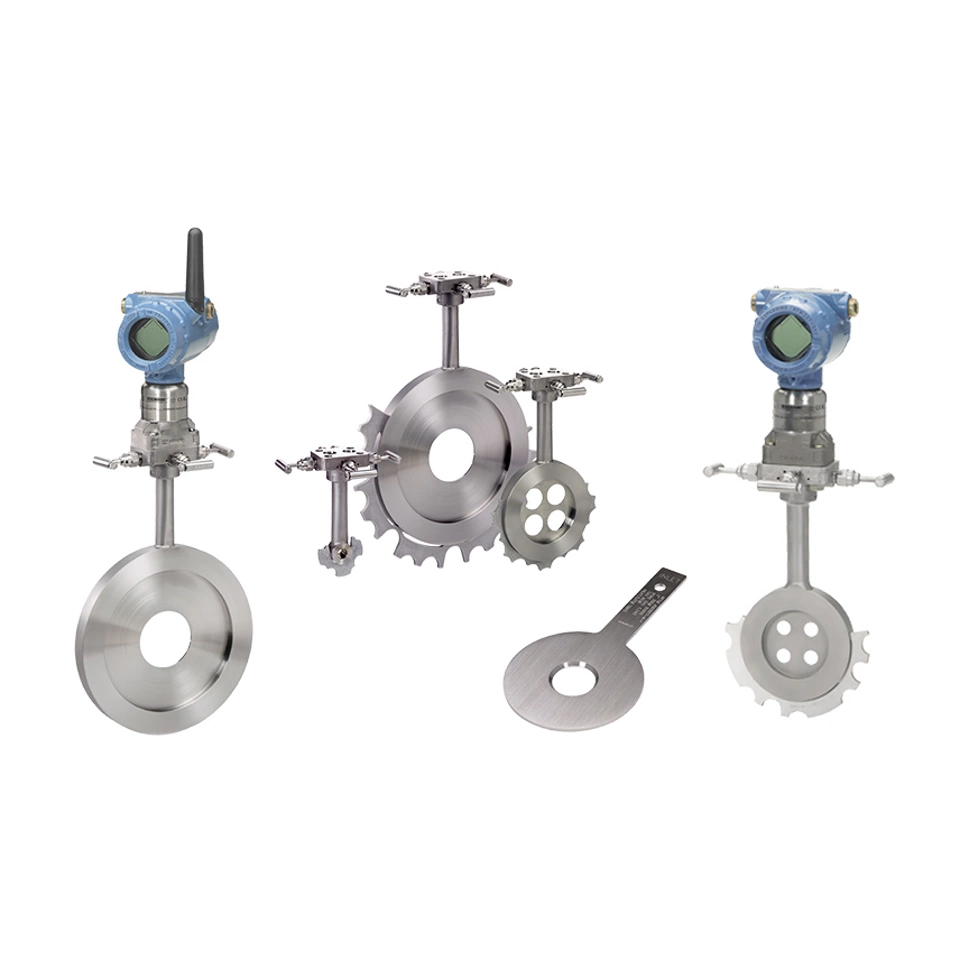

Rosemount™ 3051SFC 소형 오리피스 유량계
단일 장치에서 다변수 측정이 특징인 Rosemount 3051SFC 소형 오리피스 유량계는 가스, 액체 및 증기에 대한 정확한 유량 측정값을 제공합니다. 소형 4홀 컨디셔닝 오리피스 플레이트를 사용하여 신뢰할 수 있는 성능, 쉬운 설치 및 최적의 정확도를 위한 셀프 센터링 메커니즘을 갖추고 있습니다. 최대 12in. (300mm) 라인 사이즈로 사용할 수 있으며, 유량계는 거친 공정 조건에서 안정적으로 작동합니다. 또한 이 유량계는 완전 보상 질량 유량 측정을 위해 자체적으로 유량을 계산하도록 제작되었으며, WirelessHART®를 포함한 여러 통신 프로토콜을 제공합니다.
리소스
전단지: Rosemount 소형 오리피스 유량계
사례 연구: Rosemount 컨디셔닝 오리피스 플레이트로 LNG 프로젝트에 $1M 절약
사례 연구: 오프쇼어 처리 플랫폼으로 안전성 향상
자주 묻는 질문
Rosemount 오리피스 플레이트와 관련하여 추가적인 질문이 있는 경우 현지 영업 담당자에게 문의하십시오.
Rosemount 오리피스 플레이트는 오일 및 가스, 화학 처리, 발전, 정수 및 폐수 처리 및 HVAC 시스템을 비롯한 다양한 산업에서 일반적으로 사용됩니다. 가스, 액체 및 증기의 유동 속도를 정확하게 측정하는 데 이상적입니다.
Rosemount 1495 1홀 오리피스 플레이트는 최고의 정확도와 신뢰성을 충족하도록 설계되었습니다. ISO 5167, ASME MFC-3M, 및 AGA Report No. 3을 완전히 준수합니다.
4홀 컨디셔닝 오리피스 기술은 기본 요소 전후의 2D 직관거리만 필요합니다.
Rosemount 소형 오리피스 유량계는 매니폴드, 트랜스미터 및 오리피스 기본 요소를 신뢰할 수 있는 단일 패키지로 통합합니다. 표준 플랜지 간 설치를 위해 설계된 이 제품은 통합된 3-밸브와 7-밸브 매니폴드를 특징으로 하여, 직접 트랜스미터 장착이 가능하여 광범위한 응용 분야에서 정밀한 설치를 보장합니다. 고급 컨디셔닝 기술은 유량계의 업스트림 및 다운스트림으로 된 두 가지 파이프 직관거리만 필요합니다.
