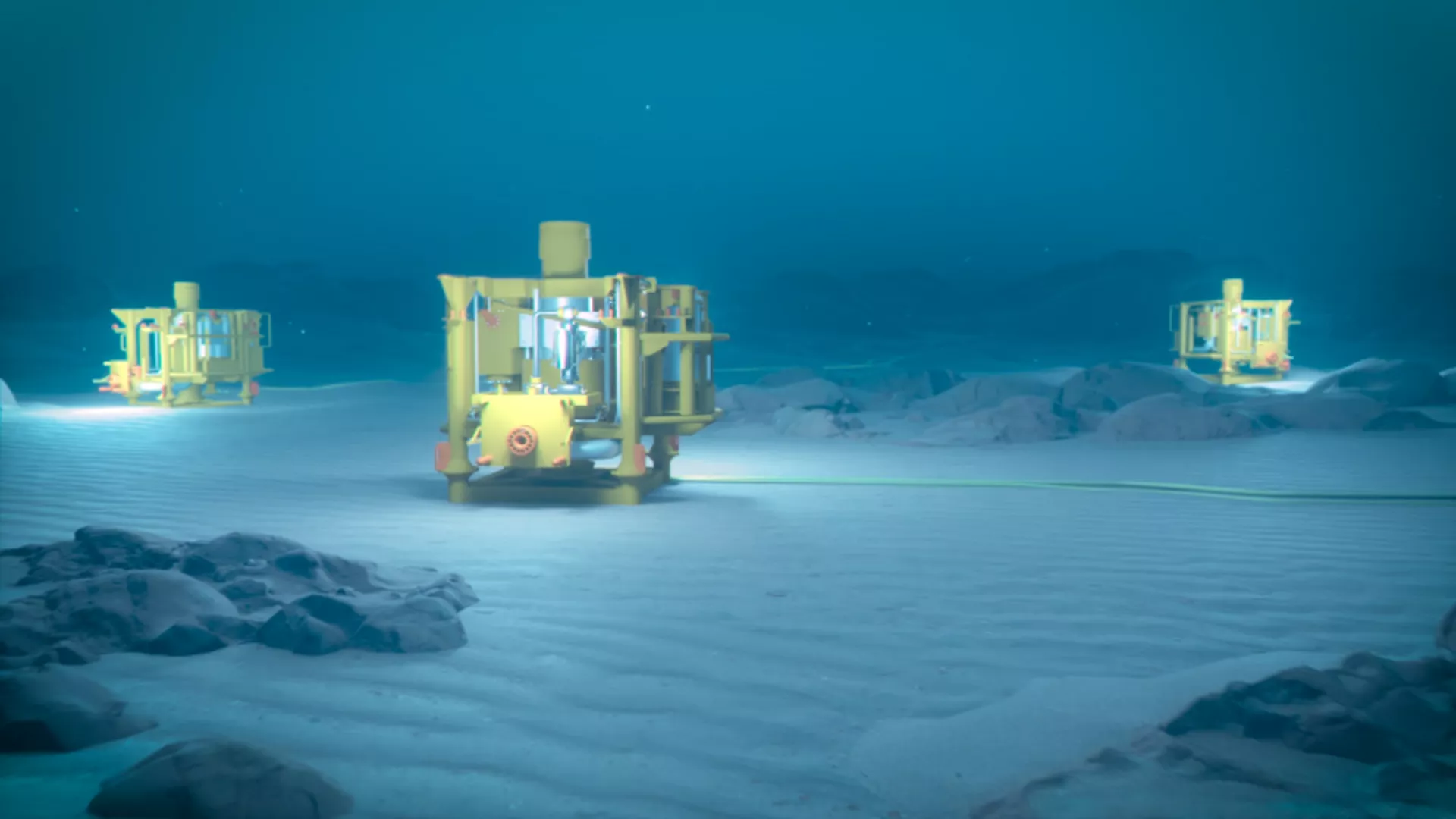

에머슨의 혁신적인 해저 기술을 사용하면 유전 개발 및 생산을 최적화하고 저장소 성과를 극대화할 수 있습니다. 다목적 Roxar 해저 유량계는 변화하는 조건에서도 지속적인 통찰력을 제공하여 작업자가 조기 수분 돌파를 감지하고 개입을 줄이며 유전 수명 주기 전반에 걸쳐 더 빠른 데이터 기반 의사결정으로 회수율을 개선하도록 돕습니다.
가스, 습식 가스 및 전체 다상 유량 전반의 까다로운 해저 환경을 위해 설계된 컴팩트한 라이프사이클 준비형 계량기
모든 Roxar SWGM 크기에 걸쳐 컴팩트한 디자인.
SIIS 레벨 2 및 레벨 3을 지원하여 표준화된 해저 통신 및 원활한 제어 시스템 통합 지원.
Roxar SWGM은 유량의 수분 함량에서 0.2ppm(0.00002%)의 작은 변화를 감지하여 조기 돌파 탐지를 가능하게 합니다.
해저 유정 및 장거리 타이백에 적합한 표준화된 크기.
Roxar SMPFM은 통합된 임베디드 웹 서버를 통해 모니터링 및 운영을 위한 안전한 원격 액세스를 제공합니다.
Roxar SWGM은 초고도의 GVF 조건에서 높은 WVF 정확도를 보장합니다.
Roxar SMPFM은 다양한 유량 영역에서 안정적이고 신뢰도가 높은 측정을 제공합니다.
Roxar SMPFM은 여러 감지 원리를 컴팩트한 설계에 결합하여 견고성과 측정 신뢰도를 높여줍니다.
내장형 PVT 엔진이 실시간으로 복잡한 유체 변화를 처리합니다.
Roxar SWGM은 최대 99.99%의 GVF에서 물 염도를 측정합니다.
Roxar SMPFM은 실시간 생산 모니터링 및 더 빠른 의사 결정을 위해 @10Hz에서 전체 계산을 실행합니다.
까다로운 해저 환경에 장기간 설치할 수 있도록 제작되었습니다.
최적의 해저 유량계를 선택하는 것은 응용 분야, 유정의 생산 프로파일 및 현장의 라이프 사이클 목표에 따라 달라집니다. 아래 표는 Roxar 해저 습식 가스 측정기(SWGM)와 Roxar 해저 다상 유량계(SMPFM) 중에서 선택할 때 일반적으로 평가되는 주요 평가 기준을 강조 표시합니다.
빠른 선택 가이드
물이 있고 운전 조건이 비교적 안정적이며 검증된 습식 가스 계량 솔루션이 필요한 가스 지배적인 응용 분야에는 Roxar SWGM을 선택하십시오.
전체 다상 측정이 필요하거나, 운전 조건이 시간에 따라 변하거나, 데이터 신뢰성, 자체 검증 및 라이프 사이클 유연성이 중요한 경우 Roxar SMPFM을 선택하십시오.
유정 & 저장소 유형: 가스, 습식 가스 및 가스 응축수 저장소에 최적화
응용 분야:
작동 범위: GVF ~85% - 100%
성능 요구 사항: ppm 수질 감지 기능을 갖춘 초고도 GVF 유정에서 최고의 감도와 정확도
유정 & 저류층 유형: 석유 및 가스정, 모든 다상 유동 영역
응용 분야:
작동 범위: 전체 GVF 및 WLR 범위(0 – 100%), 큰 턴다운 비율
성능 요구 사항: 모든 다상 조건에서 견고하고 반복 가능한 할당 등급 신뢰도
다음 질문과 답변은 응용 분야 선택, 측정 신뢰도, 작동 원리 및 수명주기 성능을 포함하여 해저 유량 측정과 관련된 일반적인 주제를 다룹니다. 이는 운영자와 EPC가 Roxar 해저 유량계가 까다로운 해저 환경에서 어떻게 설계, 적용 및 검증되는지 이해할 수 있도록 하기 위한 것입니다. 추가로 궁금한 점이 있으시면 언제든지 문의해 주세요.
Roxar 해저 습식 가스 측정기(SWGM)는 가스가 흐름에서 지배적인 습식 가스 및 가스 응축수 응용 분야에 최적화되어 있습니다. 이와 대조적으로 Roxar 해저 다상 유량계(SMPFM)는 복잡하고 진화하는 다상 유량을 포함하여 모든 작동 조건에서 오일, 가스 및 물을 측정하도록 설계된 차세대 다상 유량계입니다.
선택은 생산 프로필, GVF, 수분율 및 라이프사이클 요구 사항에 따라 달라집니다. 습식 가스 조건의 가스 지배형 해저 유정에는 Roxar SWGM을 선택하십시오. 다상 생산, 변화하는 유동 체제 또는 최고 수준의 데이터 신뢰성이 필요한 할당 중요 응용 분야에는 Roxar SMPFM을 선택하십시오. 에머슨 전문가가 지원하고 권장 미터 유형을 제공할 것입니다.
네, 둘 다 그렇습니다. Roxar SWGM은 가스 중심의 할당 시나리오에 적합한 신뢰할 수 있는 습식 가스 측정을 제공합니다. Roxar SMPFM은 다상 응용 분야에서 할당 중요 요구 사항을 충족하도록 설계되었으며, 투명하고 감사 가능한 데이터를 지원하는 고급 자체 검증 및 현장 검증을 제공합니다.
Roxar SWGM은 정의된 습식 가스 운영 조건 내에서 안정적인 성능을 제공합니다. Roxar SMPFM은 유량 조건 및 유체 조성이 변화하더라도(예: 일반적인 다상에서 높은 GVF 지배로) 정확도를 유지하기 위해 적응형 측정, 동적 PVT 엔진 및 하이브리드 감지 기술을 사용하도록 동적 생산 환경에 맞게 설계되었습니다.
Roxar SMPFM은 임피던스 및 마이크로파 측정 원리, 밀도 및 질량 유량 센서, 고급 소프트웨어 알고리즘 및 내장된 Roxar Rapid Adaptive Measurement™를 통합한 하이브리드 기술 플랫폼입니다. 이를 통해 전체 GVF 및 WLR 범위에서 신뢰도가 높은 다상 측정이 가능합니다.
아니요. 사실 일반적으로 그 반대입니다. 독립적인 여러 측정 원리를 사용하면 결과가 잘 상관할 때와 그렇지 않을 때 모두 측정 신뢰도가 크게 높아집니다.
독립적인 측정으로 변동성과 불확실성의 다양한 원인을 포착합니다. 결과가 일관되고 상관관계가 있는 경우, 계산된 유동 속도와 위상 분획에 대한 신뢰도를 한층 더 높여줍니다. 결과가 상이할 때 강력한 진단이 가능해져 단일 측정 원리로는 제공할 수 없는 비정상적인 조건, 센서 효과 또는 공정 변화를 식별할 수 있게 합니다.
예를 들어, Roxar SMPFM은 정전용량 및 마이크로웨이브 공명 기술을 모두 사용하여 혼합 유전율과 같은 주요 매개변수를 도출합니다. 두 방법 모두 비슷한 결과를 산출하는 경우 계산된 수분 분율 또는 수분 함량에 대한 신뢰도가 높습니다. 산발적이든 추세적이든 편차가 발생하는 경우 자동 진단 및 알람을 통해 효과, 가능한 원인 및 권장 조치를 강조할 수 있습니다.
에머슨은 여러 기술을 단일 계량기에 결합하여 자체 검증, 이중화 및 고급 계량기 상태 모니터링을 가능하게 합니다. 이러한 공생적 접근 방식은 현장의 수명 전반에 걸쳐 높은 신뢰성, 낮은 불확실성 및 데이터에 대한 신뢰를 높여 단일 측정 원리에만 의존하는 것보다 우수합니다.
아니요. 해저 다상 유량계는 차세대 해저 다상 유량계를 대표하지만, 잘 알려져 있고 현장에서 입증된 핵심 기술과 새로운 혁신이 결합되어 있습니다. 이 접근 방식은 성능과 측정 신뢰도를 단계적으로 변화시키는 동시에 잔류 기술 위험을 줄입니다.
미터는 데이터를 단순히 "옳음" 또는 "그름"으로 분류하지 않습니다. 대신 내장된 품질 관리를 사용하여 최종 유량 계산에 신뢰도가 높은 데이터만 사용되도록 합니다.
원시 센서 데이터는 매우 높은 주파수(일반적으로 3,000Hz에서 250,000Hz)에서 샘플링되며 유량 계산은 10Hz에서 수행됩니다. 이를 통해 시스템은 데이터 부족이나 정보 손실의 위험 없이 품질이 낮거나 노이즈가 심한 고주파 샘플을 폐기할 수 있습니다. 그 결과 다상 계산을 위한 보다 안정적이고 신뢰할 수 있는 기본 신호를 얻을 수 있습니다.
작동 조건으로 인해 비정상적으로 많은 부분의 데이터가 거부되는 경우 진단 알람이 트리거되어 사용자에게 경고합니다. 유량계는 허용 가능한 품질 임계값 미만으로 떨어지는 데이터에 대해 조용히 계산을 계속하지 않으므로 투명성, 견고성 및 지속적인 측정 신뢰도를 보장합니다.
Roxar 해저 습식 가스 계량기는 물, 가스 및 응축 유동 속도를 정확하게 측정하여 위험을 줄이고 유량 보증(flow assurance)을 향상시킵니다. 고급 계량기는 신뢰할 수 있는 생산 측정을 위해 탁월한 물 민감도, 정확도 및 신속한 응답을 제공합니다. 여기에는 업계 최초로 내장된 염분 측정 시스템이 포함되어 있어 해저 유정 및 파이프라인 무결성을 보호하고 가스 및 가스 응축 유전의 계량/할당 전략을 지원하는 데 필수적인 정보를 제공합니다.
Roxar 해저 다상 유량계는 스케일, 왁스 및 유량 상황 변화의 영향을 감지하고 수정하기 위한 전체 다상 가시성, 적응형 측정 및 알고리즘을 통해 향상된 유량 보증 기능을 제공합니다.
모든 인라인 다상 유량계와 마찬가지로, 성능 사양 내에서 작동하려면 PVT 관련 입력 데이터가 필요합니다.
다음 입력이 필요합니다.
SMPFM에는 측정된 P&T를 기반으로 위의 매개변수를 지속적으로 계산하는 내장형 PVT 엔진이 있습니다.
다음은 필요하지 않습니다.
Roxar SMPFM의 차별화는 PVT 독립성이 아닌 고급 자체 검증 및 현장 검증을 통해 달성되는 측정 견고성과 신뢰성입니다. 오일, 가스, 물 밀도와 같은 유체 특성은 본질적으로 압력, 온도 및 조성에 따라 달라지며, 정확한 다상 유량 및 표준 조건을 계산하려면 이러한 변화를 고려해야 합니다.
Roxar SMPFM에서 오일 및 가스 유전율은 위상 밀도에서 파생되고, 물 전도도는 전체 작동 범위에 걸쳐 직접 측정되며, 물 밀도는 전도도에서 계산됩니다. 여러 개의 독립적인 측정 및 센서를 사용하여 지속적으로 결과를 검증하고 불일치를 감지합니다.
유량 단층 촬영을 포함한 향후 개발은 위상 분포 및 유량 상태를 직접 관찰함으로써 PVT 민감도를 더욱 줄일 수 있는 강력한 잠재력을 제공합니다. 그러나 완전한 다상 계측에서는 물리적으로 PVT 독립성을 달성할 수 없습니다.
두 계기 모두 해저에서의 견고성 및 장기적인 신뢰성을 위해 설계되었습니다. Roxar 해저 다상 유량계는 현장 수명 설계 철학, 기능 이중화 아키텍처 및 내장 검증 기능을 통해 이를 더욱 확장하여 수십 년 동안 신뢰성과 성능을 유지합니다.
에머슨은 초기 개념 선정 및 FEED부터 설치 및 운영에 이르기까지 프로젝트 라이프 사이클 전반에 걸쳐 운영자 및 EPC와 긴밀히 협력하여 선택한 해저 유량계가 응용 분야 요구 사항, 프로젝트 제약 조건 및 장기적인 성능 목표에 부합하도록 합니다.
트리 구성, 계량기 배치, 턴다운 요구 사항 및 검색 가능성과 같은 주요 아키텍처 결정은 일반적으로 공식 FEED가 시작되면 잠깁니다. 개념 또는 사전 FEED 중에 조기에 관여하면 해저 유량 계측이 늦은 추가 기능이 아닌 시스템 레벨의 조력 요소로 취급되어 재작업 및 장기적인 운영 제약을 줄일 수 있습니다.
아니요. 현대식 해저 다상 미터는 생산 관리 도구입니다. 이 시스템은 유전 수명 동안 물 돌파, 감소 거동 및 변화하는 유량 체제에 대한 통찰력을 제공함으로써 저수지 감시, 유량 보증 전략 및 장기적인 유전 최적화를 지원합니다.
일반적인 함정은 다음과 같습니다.
초기 단계에서 시스템 차원의 사고를 하면 생산 손실, 재작업 및 장기적인 운용성 문제를 피하는 데 도움이 됩니다.
에머슨은 실행 위험을 줄이기 위해 기계적 엔벨로프와 전기/통신 아키텍처 등 표준화된 인터페이스를 지원합니다. 동시에 미터 사이징, 측정 원리 및 유동 체제 적용 범위에서 유연성을 유지하여 가장 중요한 부분에서 기술 최적화를 가능하게 합니다.
긴 타이백의 경우 해저 다상 유량계는 변화하는 유동 거동에 대한 가시성을 제공합니다. 이로써 다음이 가능합니다:
에머슨은 데이터뿐만 아니라 의사 결정이 준비된 정보에 중점을 둡니다. 에머슨의 솔루션은 해석 지원, 추세 파악 및 시각화 도구와 결합하여 작업자가 해저 측정을 명확한 운영 작업으로 전환할 수 있도록 지원합니다.
