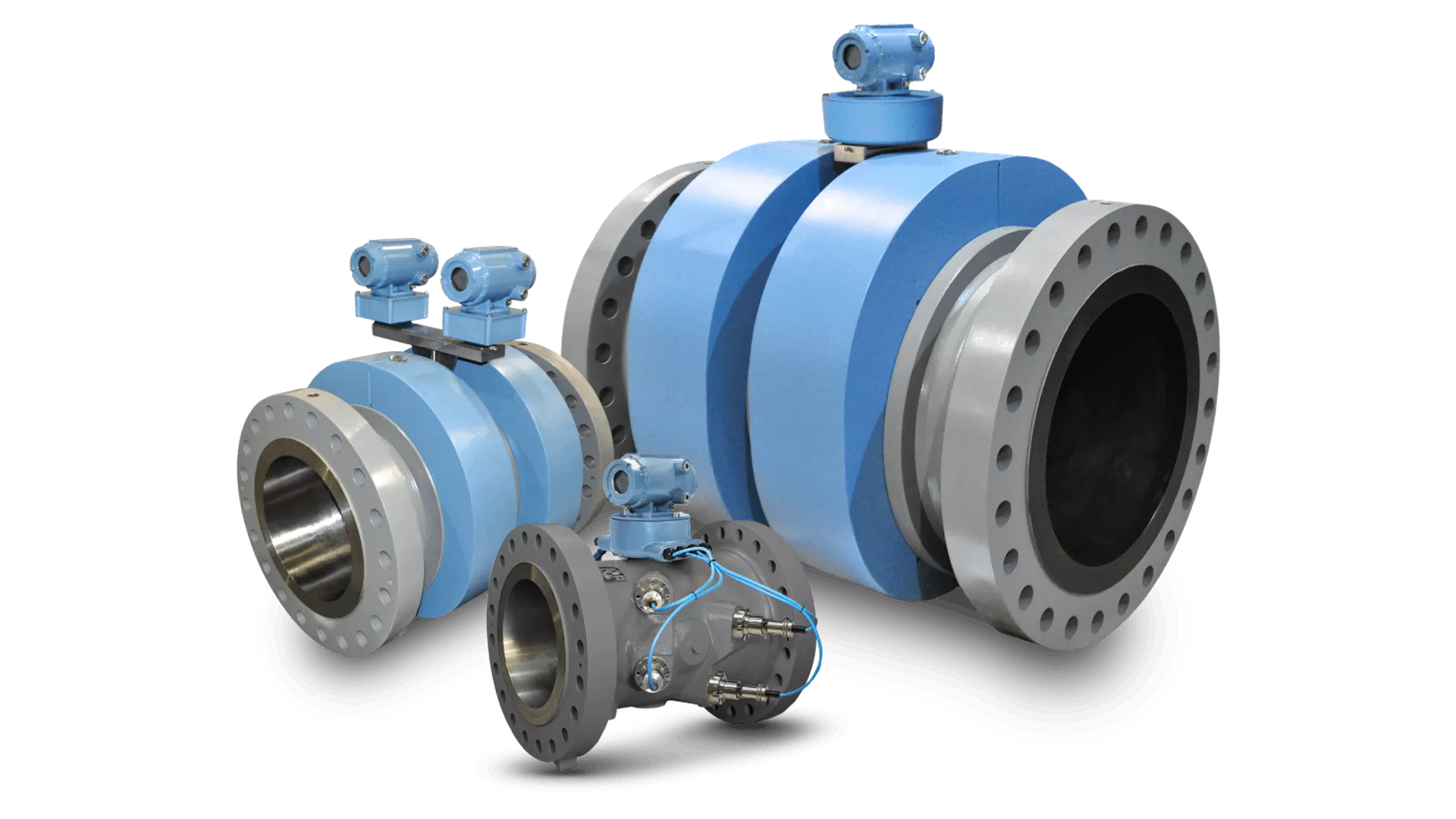

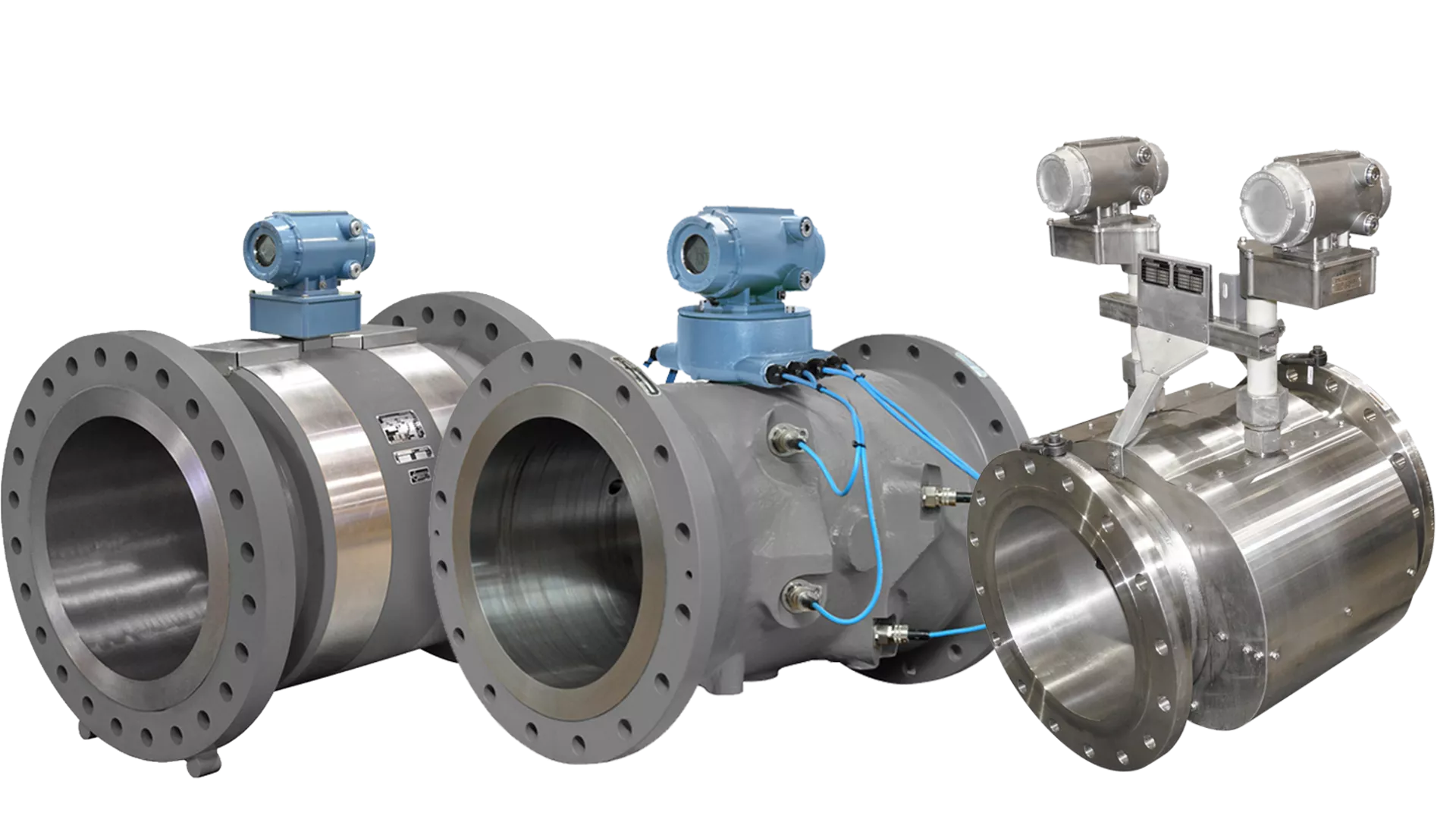

인라인 초음파 유량계

초음파 유량계는 고주파 파형을 사용하여 액체나 가스의 유동 속도를 측정하는 장치입니다. 기계적 구성 요소에 의존하는 대신 초음파 신호가 움직이는 유체를 통해 어떻게 이동하는지 분석하여 유량을 확인합니다.​

초음파 유량계에는 가동부가 없고 유로를 방해하지 않으므로 최소한의 유지보수와 압력 손실 없이 정확하고 신뢰할 수 있는 측정을 제공합니다.​

초음파 유량계는 유체를 통해 음파를 보내고 유량이 이러한 신호에 어떤 영향을 미치는지 분석하여 유량을 측정합니다. 센서는 유량과 함께 또는 유량에 역하여 펄스를 전송합니다. 유량계는 이동 시간의 차이를 계산하여 유체 속도를 결정한 다음 이를 유동 속도로 변환합니다. 비침습식이기 때문에 공정에 방해되지 않고 정확하게 측정할 수 있습니다.

초음파 유량 측정의 작동 원리는 음파가 움직이는 유체를 통해 전파되는 방식을 기반으로 합니다.​

두 가지 기본 측정 원칙이 있습니다.​

1. 비행 시간법(time-of-flight)​
2. 도플러 효과​

두 방법 모두 동일한 핵심 개념에 의존합니다.

초음파 신호 동작의 변화는 유체가 얼마나 빨리 움직이는지 보여줍니다. Rosemount™ 초음파 유량계는 고정밀 상거래용 응용 분야를 위해 전송 시간에 의존합니다.​

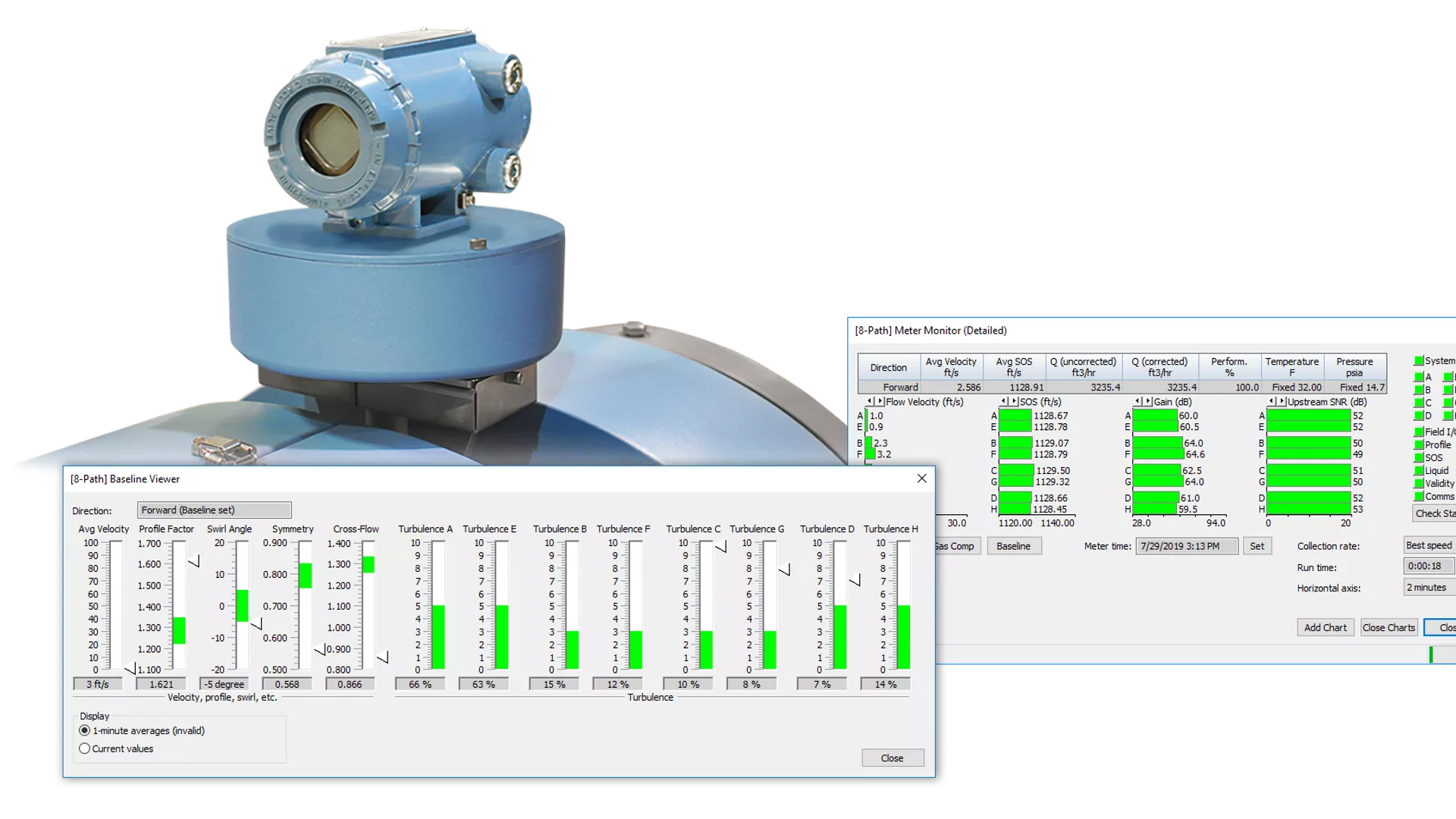

초음파 유량계는 먼저 유체 속도를 결정한 다음 이를 체적 유량으로 변환하여 유량을 계산합니다.​

유동 속도 = 속도 × 배관 면적​

초음파 측정은 기계적 동작이 아닌 음향적 특성을 기반으로 하기 때문에 광범위한 조건에서 높은 정확도를 유지합니다.​

인라인 초음파 유량계는 높은 정확도가 필요한 경우 전송 시간 원리를 사용합니다.​

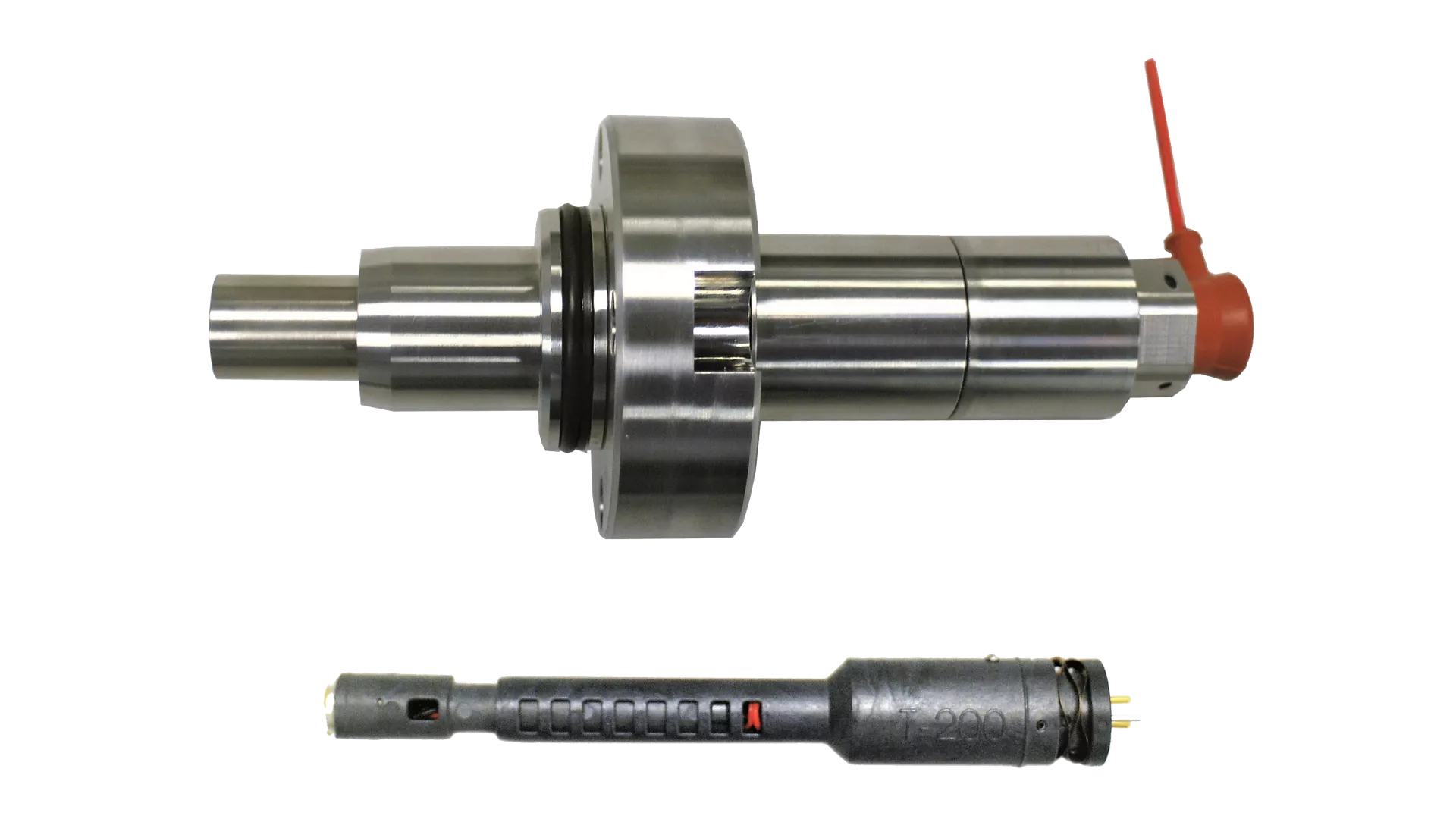

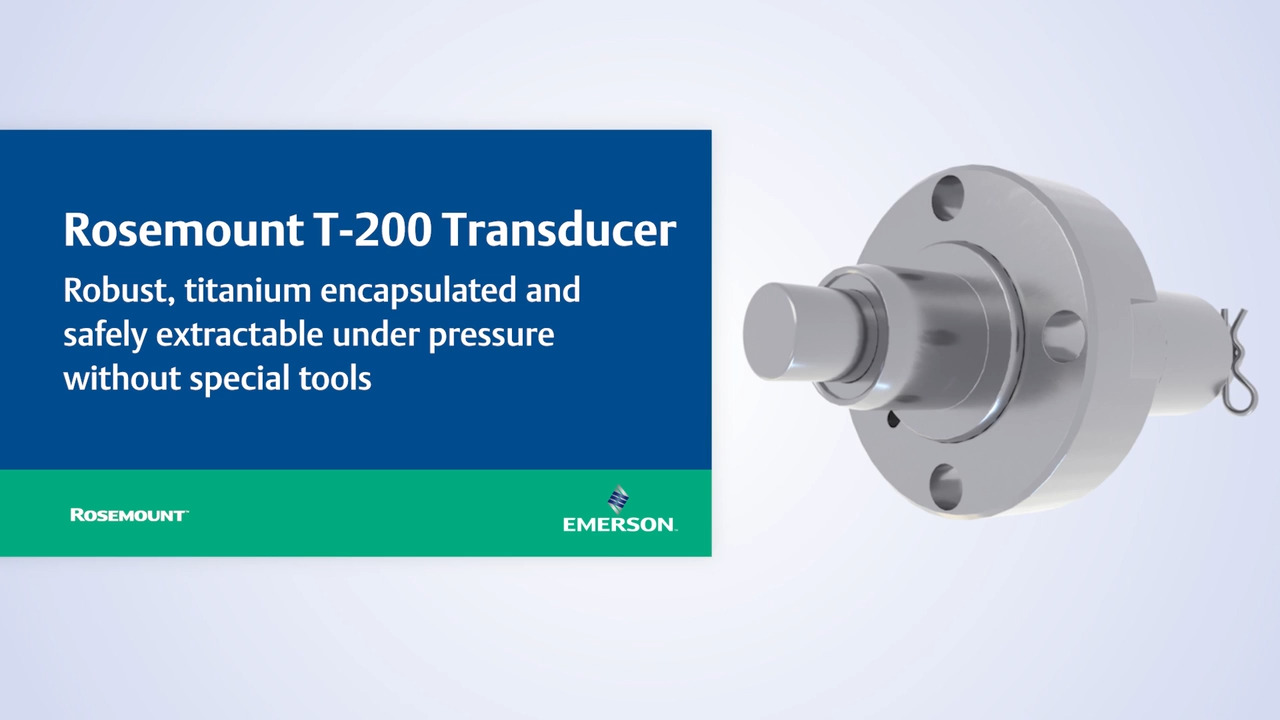

• 두 개 이상의 센서가 파이프를 가로질러 반대 방향으로 초음파 펄스를 보냅니다.​
• 다운스트림으로 이동하는 펄스는 유량에 따라 더 빠르게 움직입니다.​
• 업스트림으로 이동하는 펄스는 유량에 맞서 더 오래 걸립니다.​
• 유량계는 이 시간 차이를 측정하여 유속과 부피를 계산합니다.​

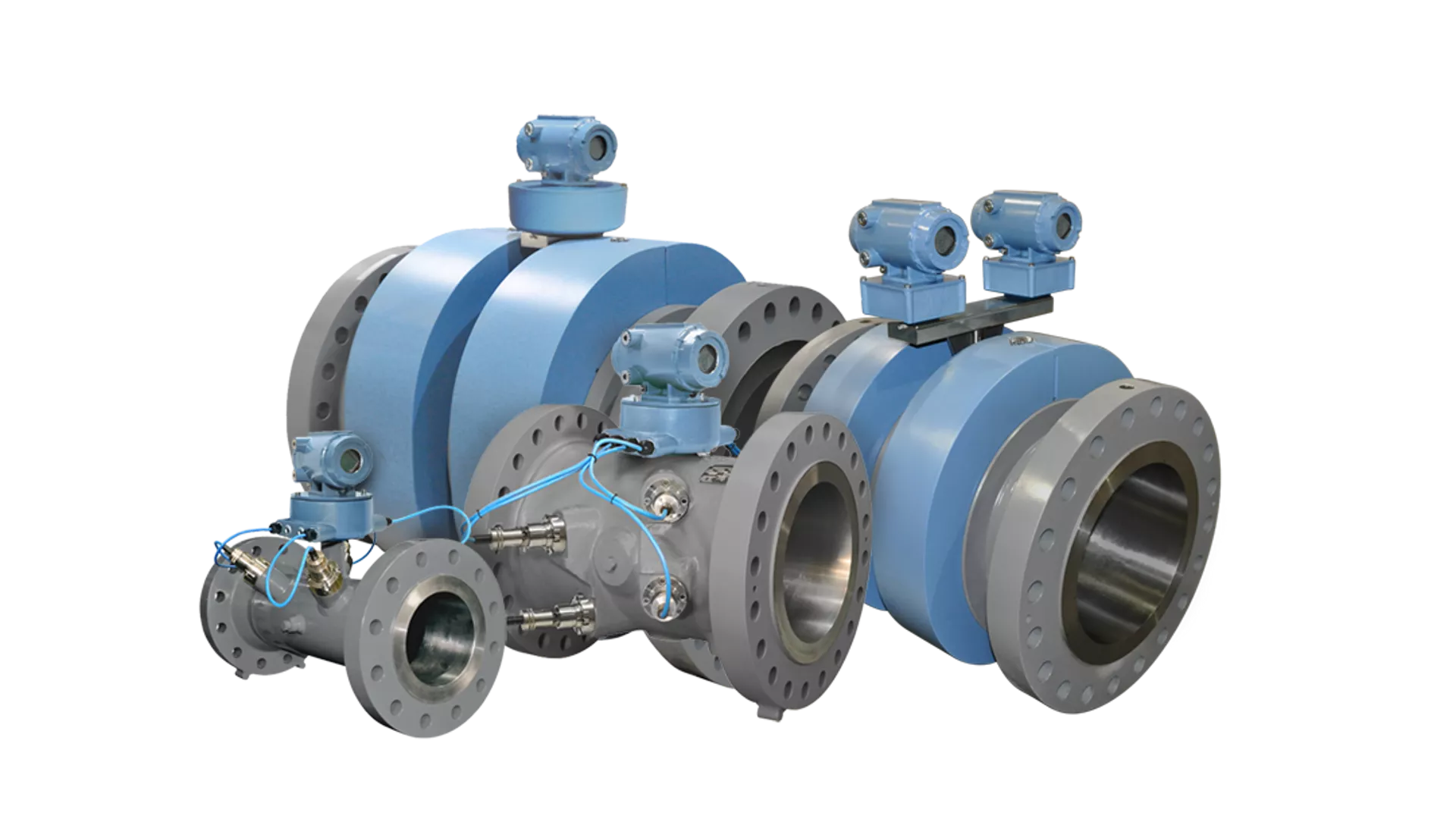

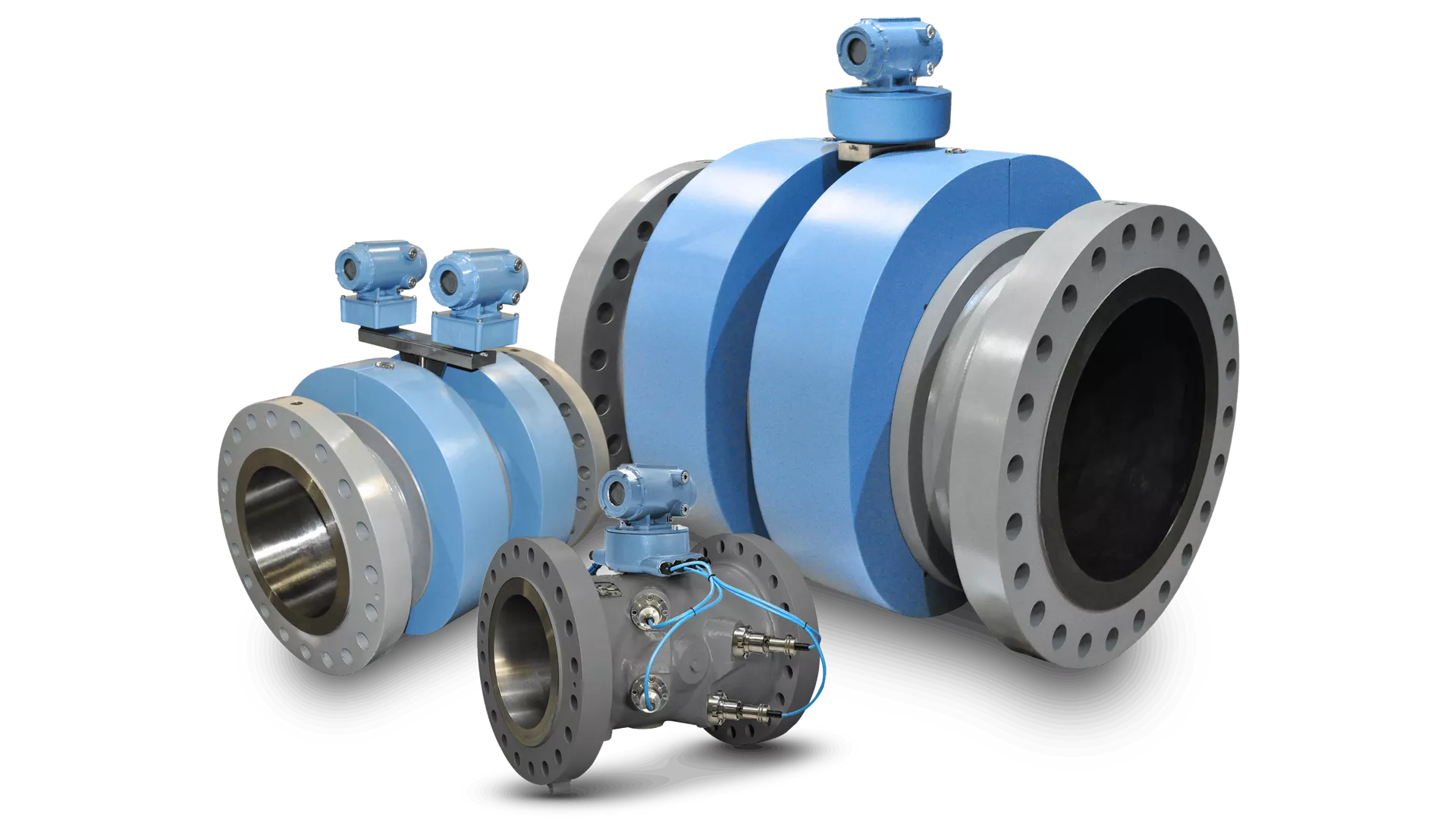

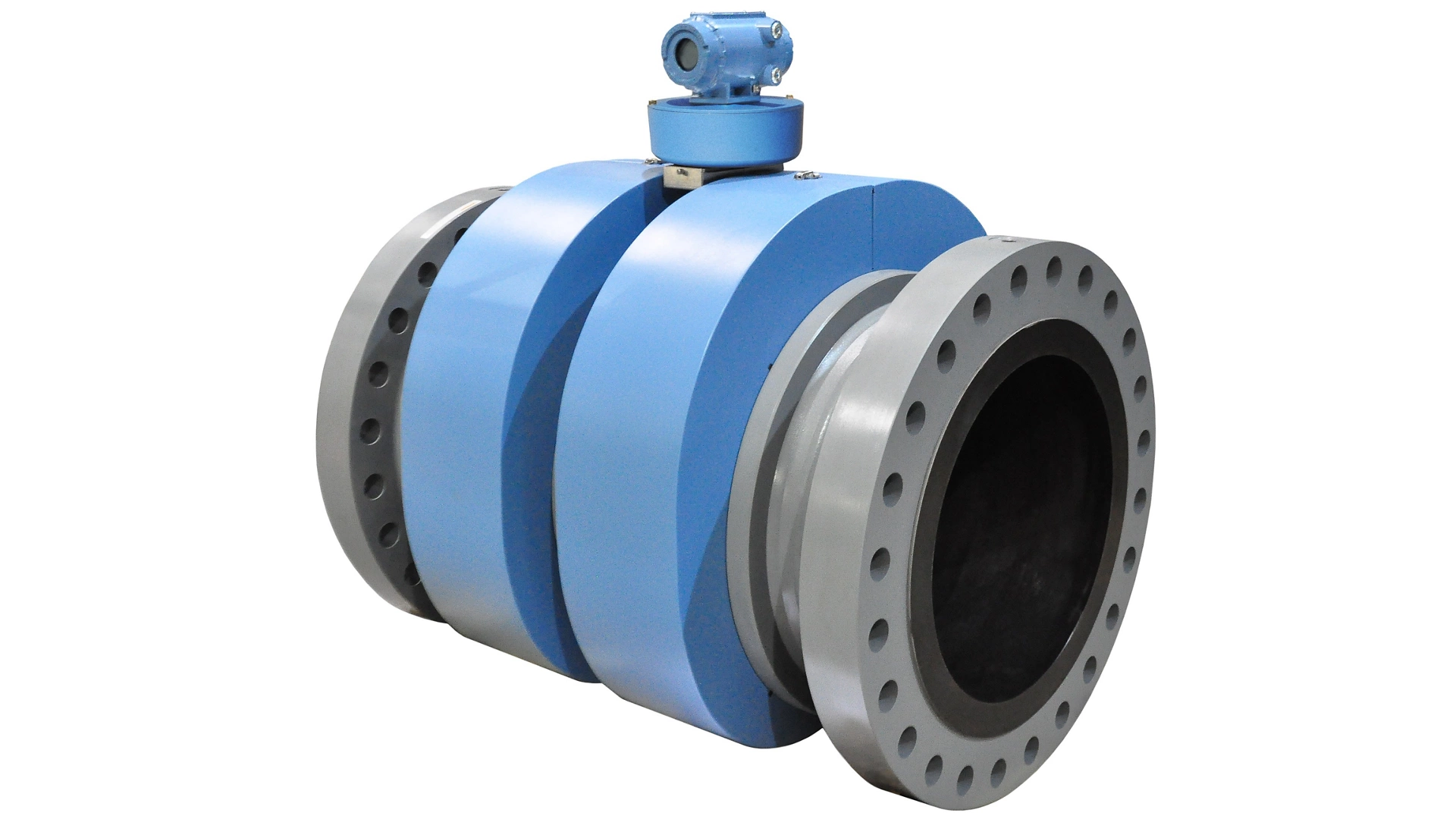

이 방법은 가스에 적합하며 광범위한 운영 조건에서 매우 정확하고 반복 가능한 측정을 제공합니다.​

유체에 부유 입자나 기포가 포함된 응용 분야에서 초음파 미터는 도플러 효과를 사용할 수 있습니다.​

• 전송된 신호는 유체 내의 입자에 반사됩니다​
• 반환된 신호의 주파수 이동은 유속을 나타냅니다​
• 이 방법은 일반적으로 슬러리, 폐수 또는 폭기 유량에 사용됩니다​
