와류(vortex)식 유량계는 산업 응용 분야에서 정확한 액체, 가스 및 증기 측정에 널리 사용됩니다. 이 비교는 정보에 입각한 제품 선택을 지원하는 선도적인 와류(vortex)식 유량계 모델의 주요 특징을 개략적으로 설명합니다.
Products
Rosemount 와류(vortex)식 유량계 기술 탐구

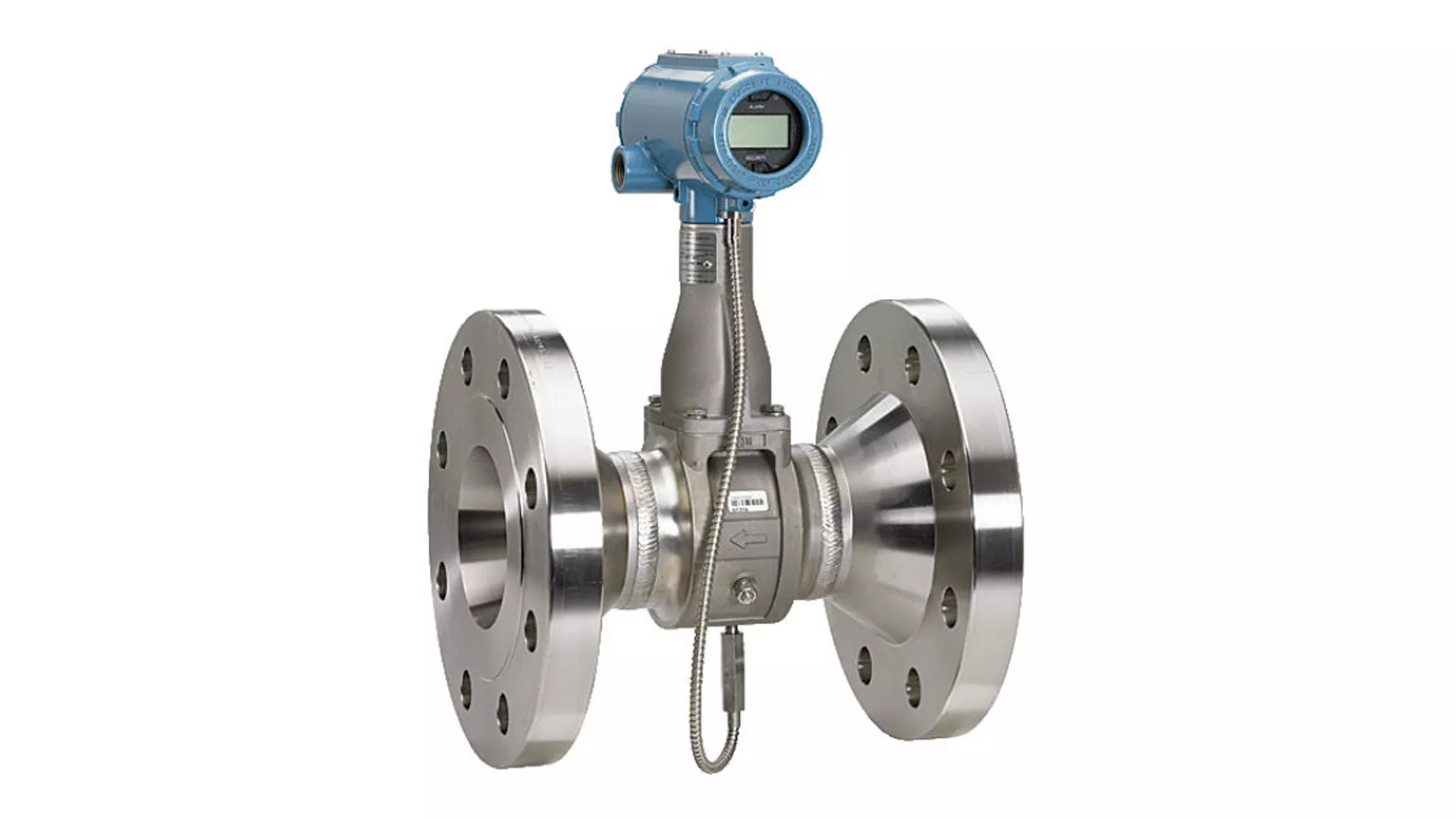

작동 방식
와류(vortex)식 유량계는 셰더 바를 통과하는 유체가 소용돌이를 생성하는 Von Karman 효과를 활용합니다. 이러한 소용돌이는 센싱 요소가 유체 속도에 비례하는 주파수로 진동하게 합니다. 체적 유량은 파이프의 단면적에서 계산됩니다. 질량 유량 보상을 위해 추가 압력 및 온도 입력을 추가할 수 있습니다.

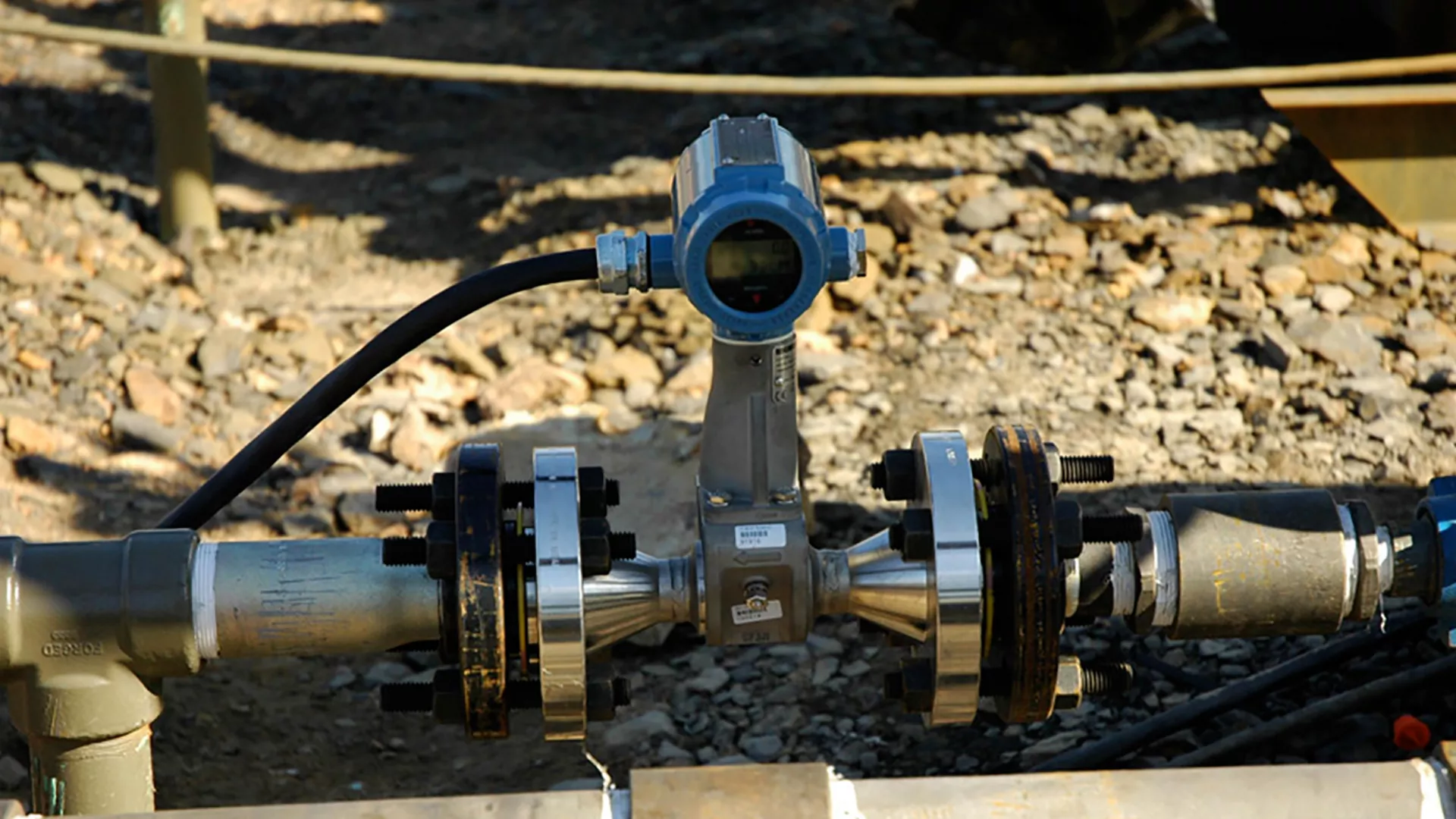

적용 분야
와류(vortex)식 유량계는 석유 및 가스, 정제, 화학, 석유화학, 식음료 등 광범위한 산업에서 다양한 응용 분야에 적합합니다. 와류(vortex)식 유량계는 지역 에너지 시스템 및 산업 시설의 증기 주입 공정 및 증기 측정을 포함하여 증기 관련 응용 분야에서 매우 효과적입니다.

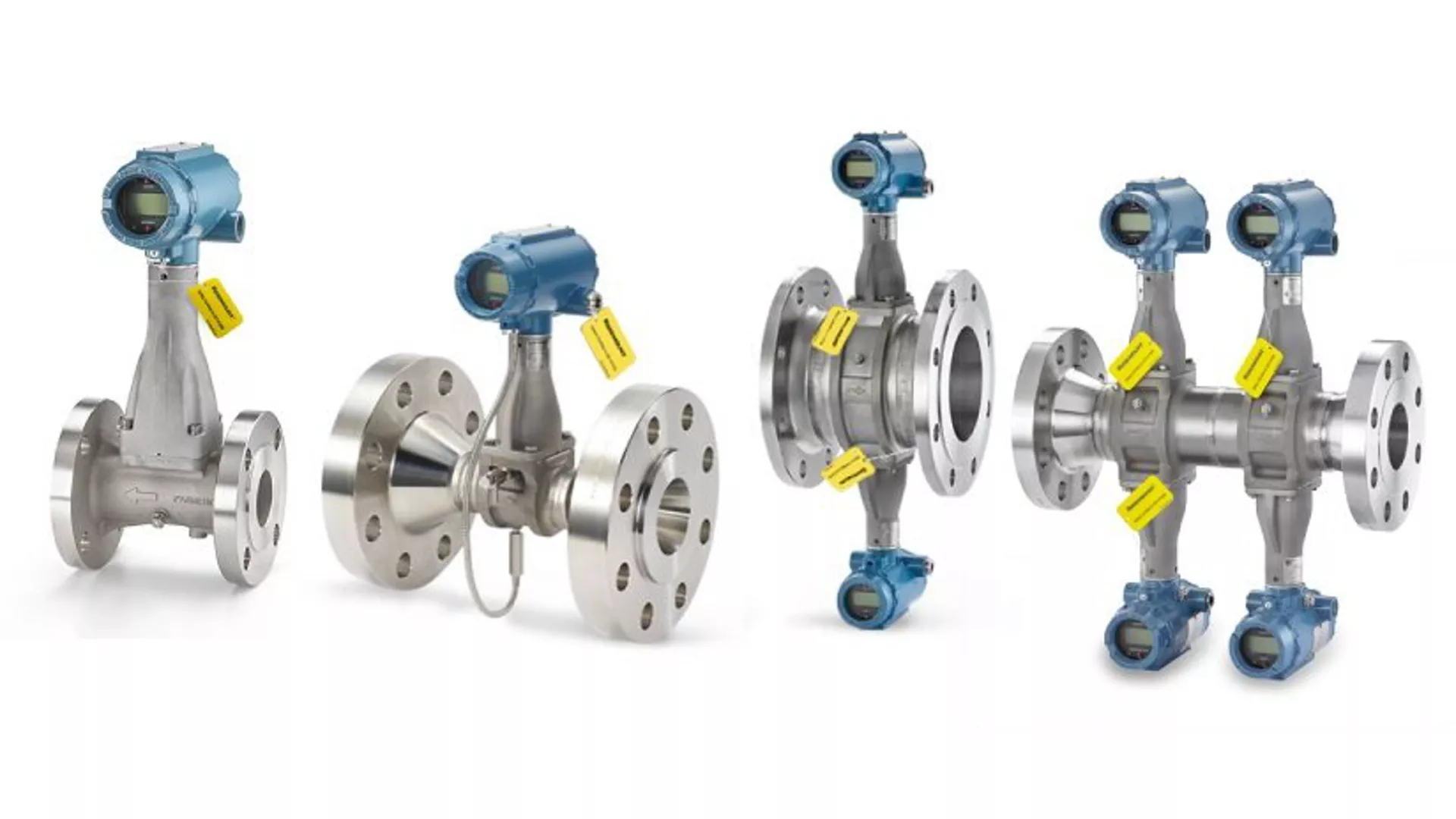

와류(vortex)식 유량계 비교

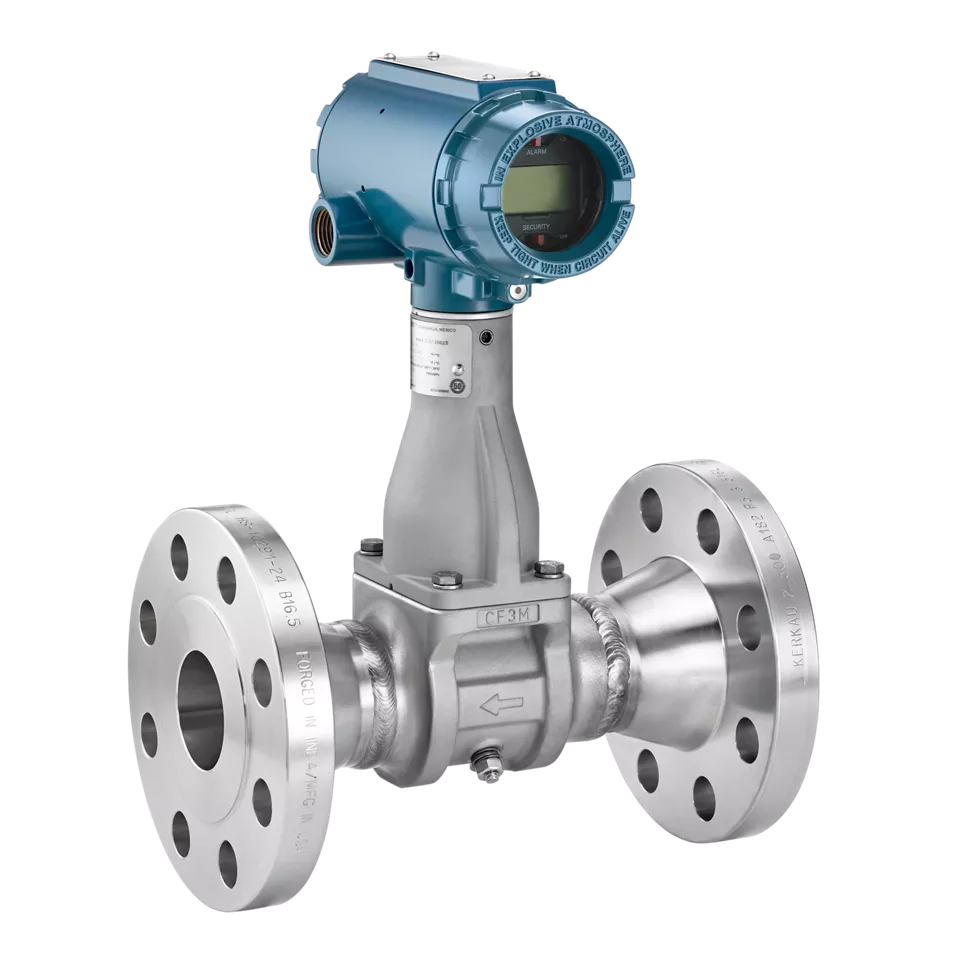

Rosemount 8800 플랜지형 와류(vortex)식 유량계
가스켓이 없고 비 막힘 계량기 몸체가 있는 세계적 수준의 신뢰성으로 잠재적인 누출 포인트를 제거하여, 최대 공정유효성과 평정하지 않은 종료를 줄입니다.

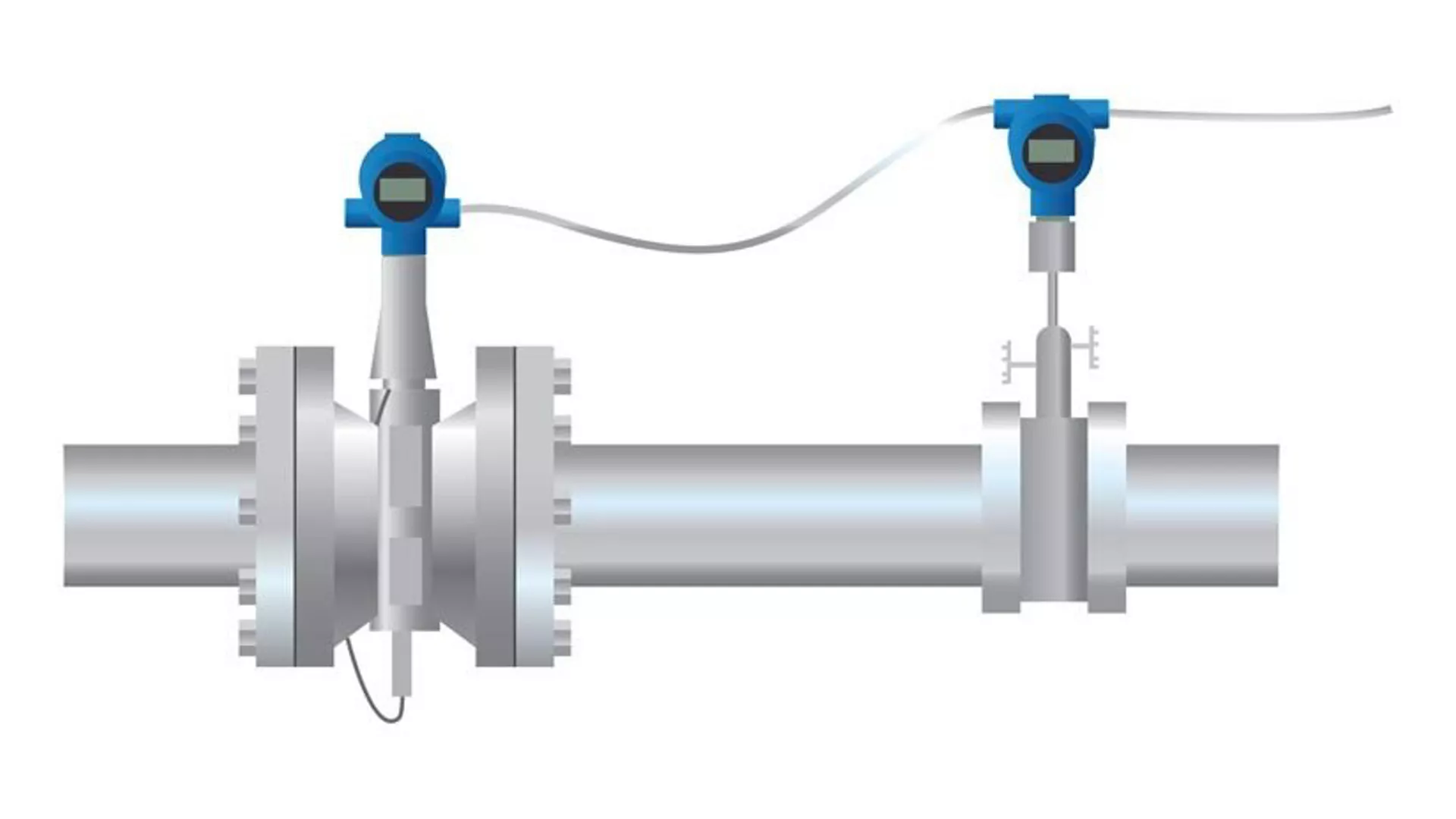

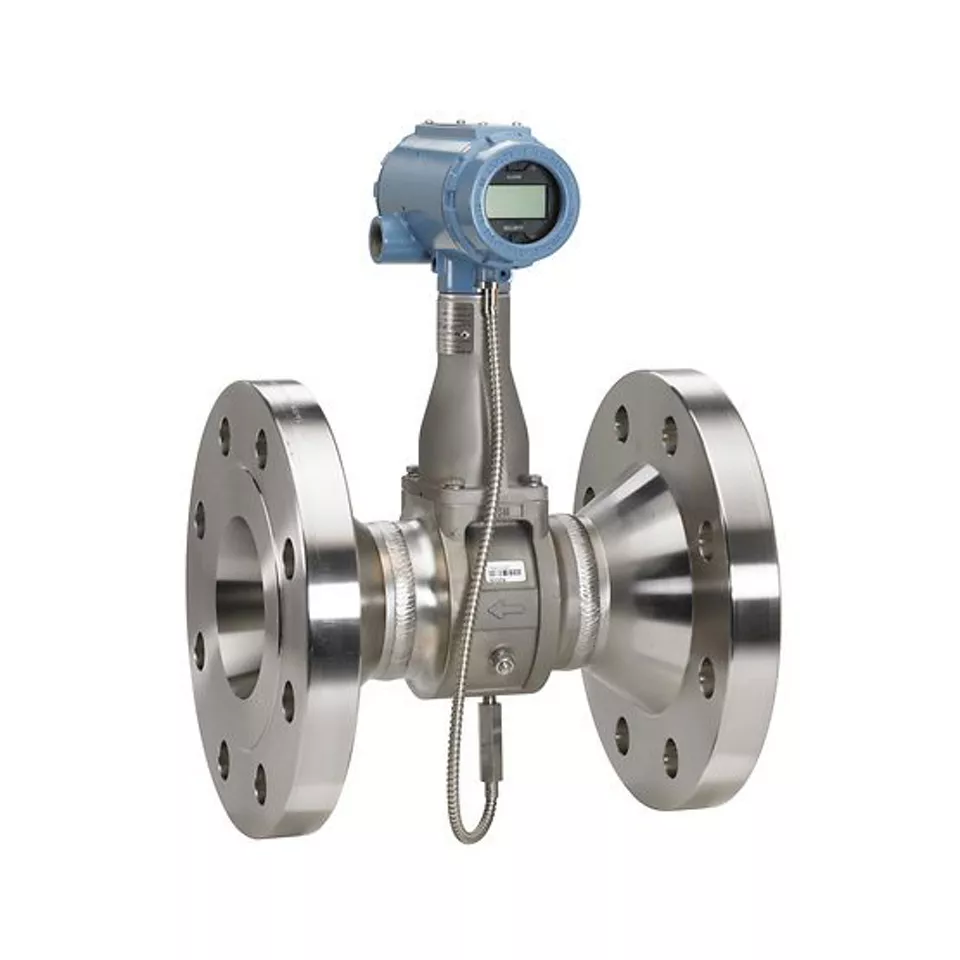

8800 다변수(Multivariable) 와류(vortex)식 유량계
이 유량계는 온도 및 유량 장치를 매우 정확한 단일 기기에 결합하여, 두 개 이상의 개별 장치를 설치하는 데 드는 비용을 절감합니다. 통합 온도 측정은 공정에서 분리되고 와류(vortex)식 유량 센서와 분리됩니다.

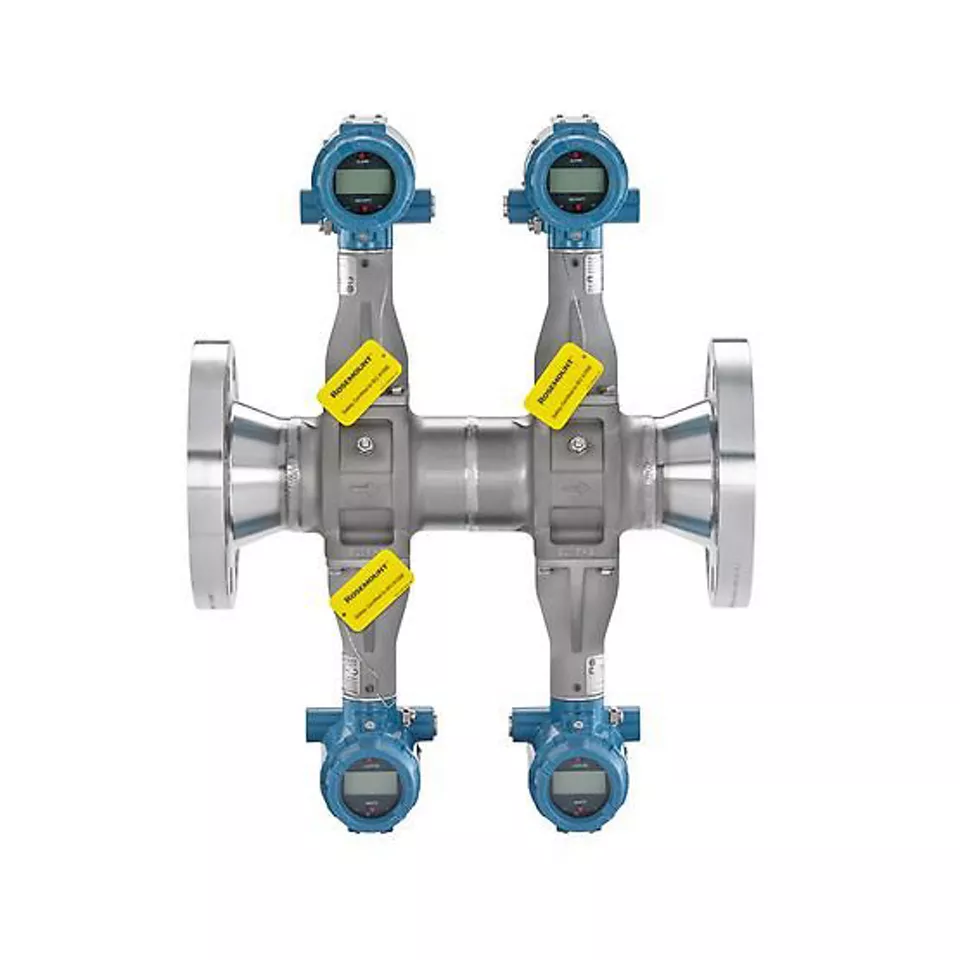

Rosemount 8800 Quad 와류(vortex)식 유량계
Rosemount 8800 Quad 와류(vortex)식는 3개의 Voting 중 2개를 사용하여 정상 상태에서 트립 발생을 방지하기 위해 이중 유량을 측정하는 솔루션을 제공하며, 공정 제어를 위한 통합형 트랜스미터를 하나 더 포함하고 있습니다.

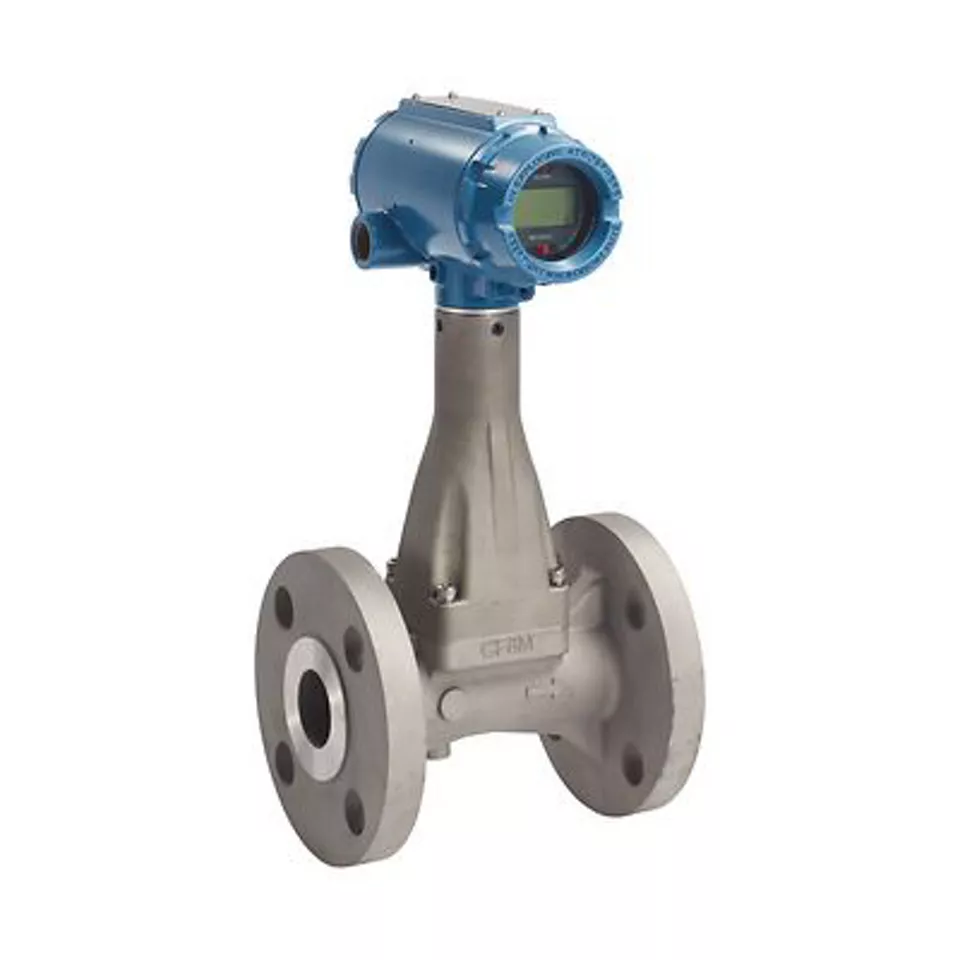

8600 와류(vortex)식 유량계
청정 유체 및 증기를 포함하여 범용 유량 계량 및 유틸리티 응용 분야에 최적화된 이 제품은 진동에 저항하고 가동부가 없어 마모 및 가동 중단 시간을 줄입니다. 임펄스 라인이나 영점 조정이 필요하지 않은 설치는 간단하며, 전자 장치 및 센서의 내부 검증은 공정 통찰력을 더합니다.
리소스
사례 연구: Cannon, 와류(vortex)식 유량계로 공정 안전성 향상
사례 연구: 전력 회사는 포화 증기에서 비용 절감 및 성능 및 신뢰성 향상
화학 회사는 Rosemount 8800 다변수(Multivariable) 와류(vortex)식 유량계로 증기 사용을 최적화합니다.
자주 묻는 질문
당사의 와류(vortex)식 유량계 기술 및 솔루션에 대한 일반적인 질문에 대한 답변을 찾아보십시오. Emerson의 와류(vortex)식 기술이 신뢰성, 진단, 안전성 및 라이프 사이클 지원에 제공하는 가치에 대한 더 넓은 개요를 보려면 브로슈어를 참조하십시오.
와류(vortex)식 유량계는 블러프 바디에 의해 생성된 와류를 감지하여 von Karman 효과에 기반하여 작동하는 액체, 가스 및 증기의 유동 속도를 결정하는 고급 유량 측정 장치입니다. 액체가 블러프 몸체 주위로 흐르면서 다른 와류가 생성되고, 이러한 와류의 빈도는 유동 속도에 비례합니다.
와류(vortex)식 유량계는 액체, 가스 및 증기 관련 응용 분야에서 가동부가 없고, 높은 정확도와 다목적 기능으로 유지보수가 필요 없습니다. 8800 모델은 고유한 모든 주조 계량기 바디를 갖추고 잠재적인 누출 지점을 완전히 제거합니다.
와류(vortex)식 유량계는 화학 공정, 에너지 관리, HVAC 시스템, 수처리 플랜트 등을 포함한 다양한 산업에서 널리 사용됩니다. 액체, 가스 및 증기의 흐름을 측정하는 데 이상적이며, 다양한 운영 환경에서 다양한 용도로 사용할 수 있습니다.
정확도는 부적절한 설치, 부적절한 직관부 실행, 유체 특성 및 외부 진동과 같은 요인에 의해 영향을 받을 수 있습니다. 적절한 마운팅, 유량 조절 및 적용 분야에 적합한 계량기를 선택하면 최적의 정확도를 보장할 수 있습니다.
와류(vortex)식 유량계는 체적 유량을 측정하지만 통합 또는 외부 압력 및 온도 보상을 사용하여 질량 유량 측정을 보상할 수 있습니다. 이는 특히 밀도가 운영 조건에 따라 변하는 증기 및 가스 응용 분야에 중요합니다.
