수분 함량 측정기

수분 함량 측정기는 유체 혼합물의 물리적 또는 전기적 특성을 측정하여 존재하는 물의 비율을 결정하는 방식으로 작동합니다.

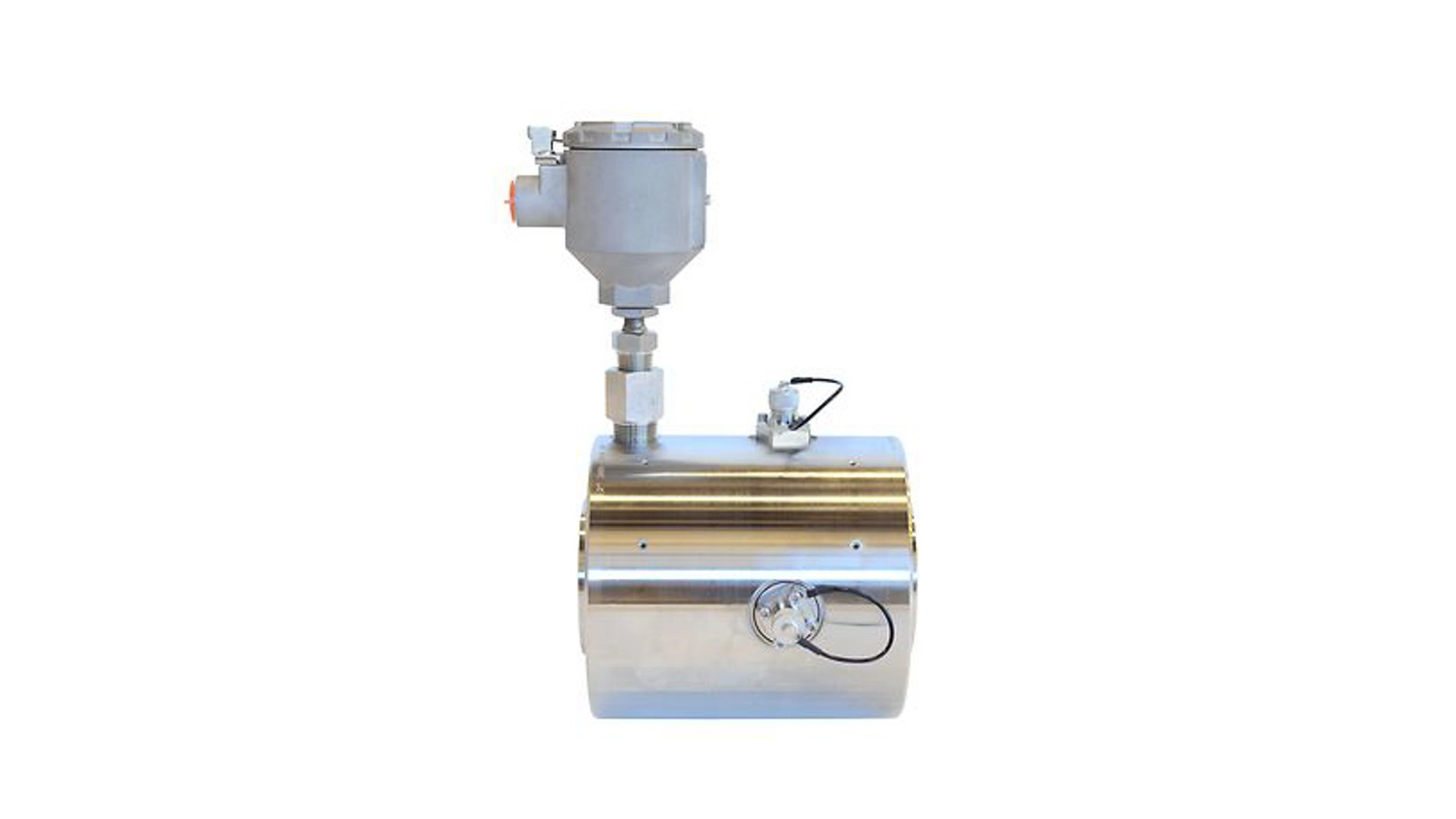

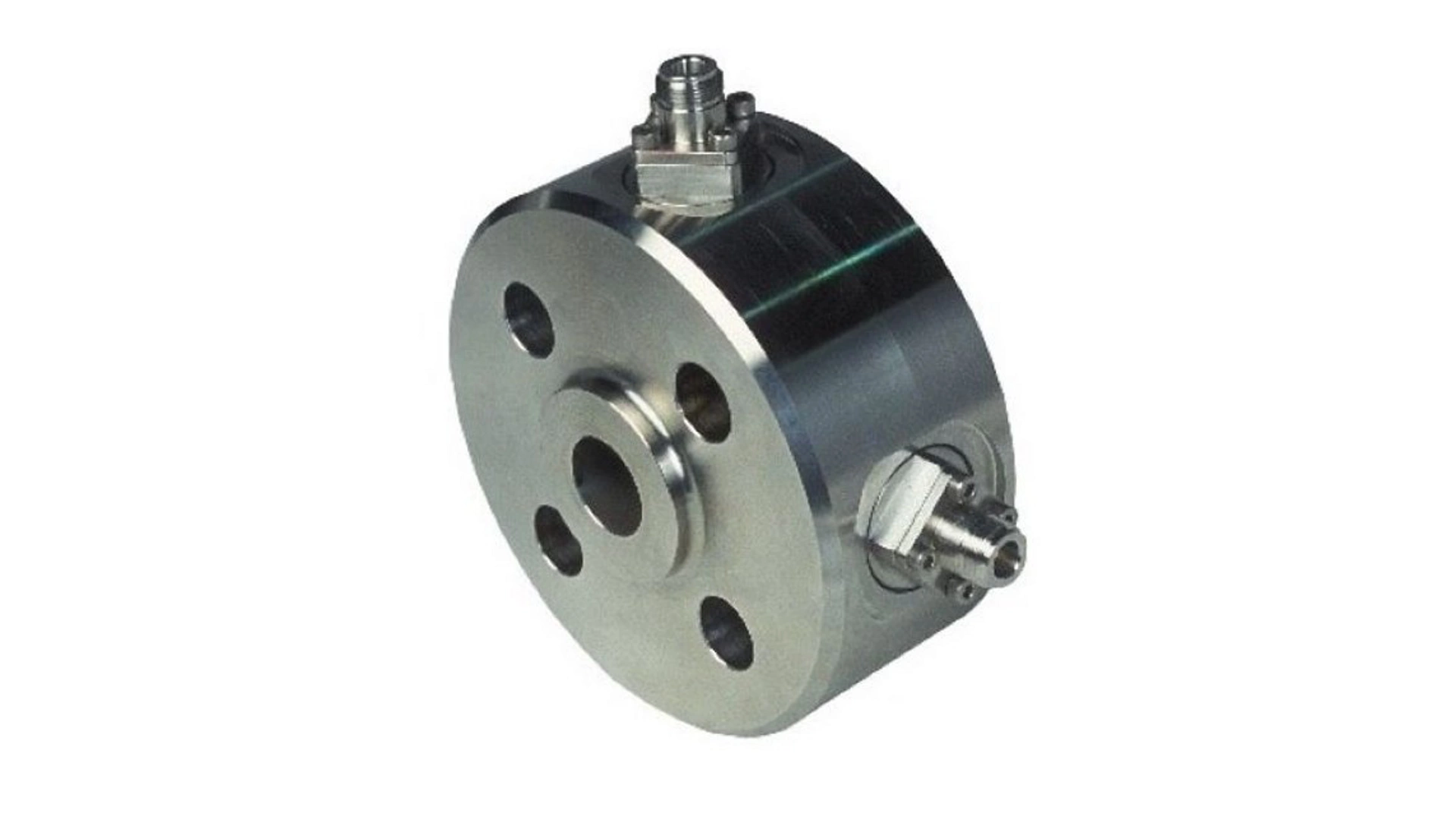

에머슨의 Roxar™ 수분 함량 측정기는 풀 보어(full-bore) 마이크로웨이브 공명 기술을 사용하여 이 측정을 인라인으로 수행합니다. 마이크로웨이브 신호는 흐르는 혼합물과 상호 작용하며, 응답은 물과 탄화수소의 유전 특성에 영향을 받으므로 측정기는 전체 파이프 단면에 걸쳐 수분 함량을 정량화할 수 있습니다. 이 접근 방식은 분리 또는 부분 샘플링 없이 다양한 유량 영역에서 대표성 측정을 보장합니다. 지속적이고 신뢰할 수 있는 수분 함량 측정이 필요한 파이프라인, 분리기 배출구 및 할당 시스템에 널리 사용됩니다.

신뢰할 수 있는 생산 할당, 공정 최적화 및 저장소 관리를 위해서는 정확한 수분 함량 측정이 필수적입니다.

에머슨의 Roxar™ 수분 함량 측정기는 이러한 목표를 지원하기 위해 고정밀 실시간 측정을 제공합니다. 정확한 수분 함량 데이터는 오일 및 물의 체적 계산에 직접적인 영향을 미쳐 수익 배분, 분리기 제어 및 유동 보증 관련 결정에 영향을 주며, 상당한 운영 비용이 소요되는 생산수 처리 및 폐기를 효율적으로 관리할 수 있게 합니다. 부정확한 측정은 잘못된 할당, 비효율적인 처리, 과도한 화학 물질 또는 에너지 사용, 잘못된 저류층 해석으로 이어질 수 있습니다. 이는 정확도가 재무 및 운영 결과에 직접적인 영향을 미치는 파이프라인, 거래 인수도 지점 및 다중 유정 생산 시스템에서 특히 중요합니다.

풀 보어 마이크로웨이브 공명 기술은 프로브 기반, 샘플링 및 기타 인라인 측정 기술과 비교하여 실제 현장 조건에서 가장 안정적이고 대표적인 수분 함량 측정을 제공합니다.

에머슨의 Roxar™ 수분 함량 측정기는 풀 보어 마이크로웨이브 공명 기술을 사용하여 연속적인 실시간 수분 함량 측정을 제공합니다. 삽입식 프로브나 샘플링 시스템과 달리 풀 보어 측정은 전체 파이프 단면을 측정하므로 상 분리, 층화 또는 상 간 슬립으로 인한 오류가 없습니다. 또한 마이크로웨이브 공명 기술은 염분, 에멀전 및 유동 양상의 변화에도 본질적으로 안정적인 반면, 다른 기술은 유체 특성 변화, 파울링 또는 제한된 샘플링 형상의 영향을 더 많이 받아 동적 조건에서 드리프트나 정확도 저하가 발생할 수 있습니다. 따라서 유동 프로파일이 불균일하고 지속적으로 변화하는 파이프라인, 분리기 배출구, 할당 또는 거래 인수도 응용 분야에서도 일관되고 충실도 높은 측정이 가능합니다.

풀 보어 인라인 마이크로웨이브 측정은 유체가 충분히 혼합되어 있는 경우 분리기 배출구와 파이프라인 모두에 적합합니다.

에머슨의 Roxar™ 수분 함량 측정기는 이러한 다양한 설치 지점에 유연하게 배치할 수 있도록 설계되었습니다. 분리기 배출구에서는 측정기가 오일 품질을 지속적으로 모니터링하며, 파이프라인에서는 전체 유동을 대표성 있게 측정함으로써 할당 및 거래용 계량을 지원합니다. 이 기술은 샘플 포인트가 아닌 전체 유량을 측정하기 때문에 적절한 혼합 조건이 유지될 경우 두 응용 분야에서 일관되게 작동합니다. 따라서 업스트림 생산은 물론 미드스트림 운송 시스템에 적용할 수 있습니다.

수분 함량 측정기에 대한 단일 글로벌 표준은 없지만, 측정은 정확성과 추적성을 위해 인정된 업계 관행을 충족해야 합니다.

에머슨의 Roxar™ 수분 함량 측정기는 거래용 계량 수준의 측정 성능이 필요한 응용 분야에 사용됩니다. 운영자는 일반적으로 거래 인수도 및 할당과 관련해 API, ISO 및 회사별 지침을 참조하며, 이 경우 검증된 측정 방법과 문서화된 불확실성이 요구됩니다. 연속 인라인 측정 시스템은 샘플링 절차에 의해 적절하게 검증되고 뒷받침될 때 종종 허용됩니다. 이는 파이프라인 거래 인수도, 수출 계량 및 정유소 유입 시스템에 적용됩니다. 이러한 워크플로에서는 API MPMS 및 ISO 측정 지침과 같은 표준이 일반적으로 참조됩니다.

수분 함량은 물 유량을 전체 액체 유량으로 나눈 비율로 계산하며 백분율로 표시합니다.

에머슨의 Roxar™ 수분 함량 측정기는 마이크로웨이브 공명 기술을 사용하여 인라인으로 수분 함량을 직접 측정합니다. 측정값은 유체 혼합물의 유전 특성에서 도출되며, 물과 탄화수소는 서로 다른 전자기 반응을 나타냅니다. 이러한 반응을 정량화하여 상 분율을 결정할 수 있습니다. 이를 통해 분리 또는 수동 샘플링에 의존하지 않고 수분 함량을 연속적으로 실시간 계산할 수 있습니다. 지속적인 액상 측정이 필요한 파이프라인, 분리기 배출구 및 할당 시스템에 널리 적용됩니다.

수분 함량 측정기는 오일 스트림의 수분 함량을 지속적이고 정확하게 측정해야 하는 모든 곳에서 사용됩니다.

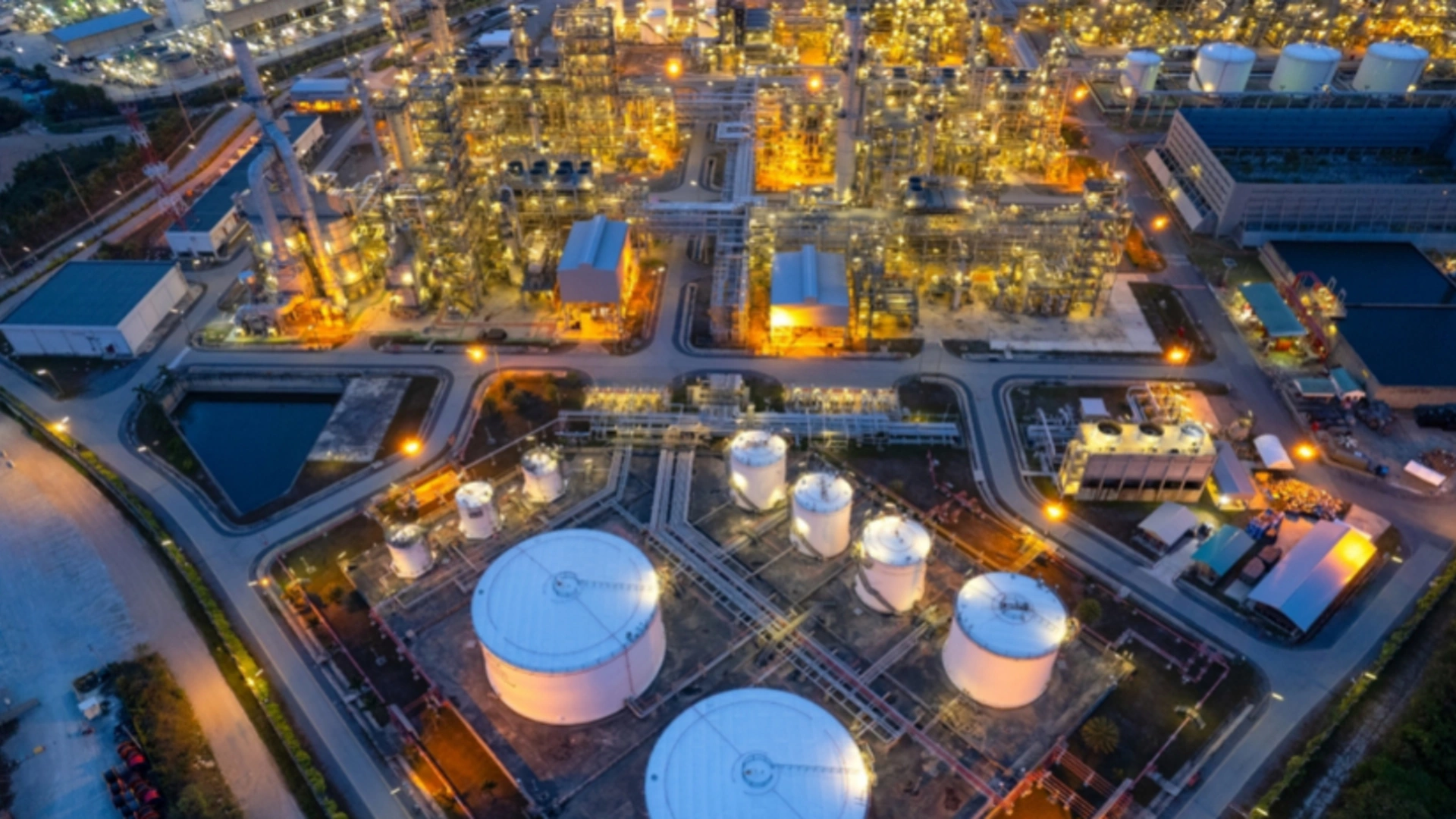

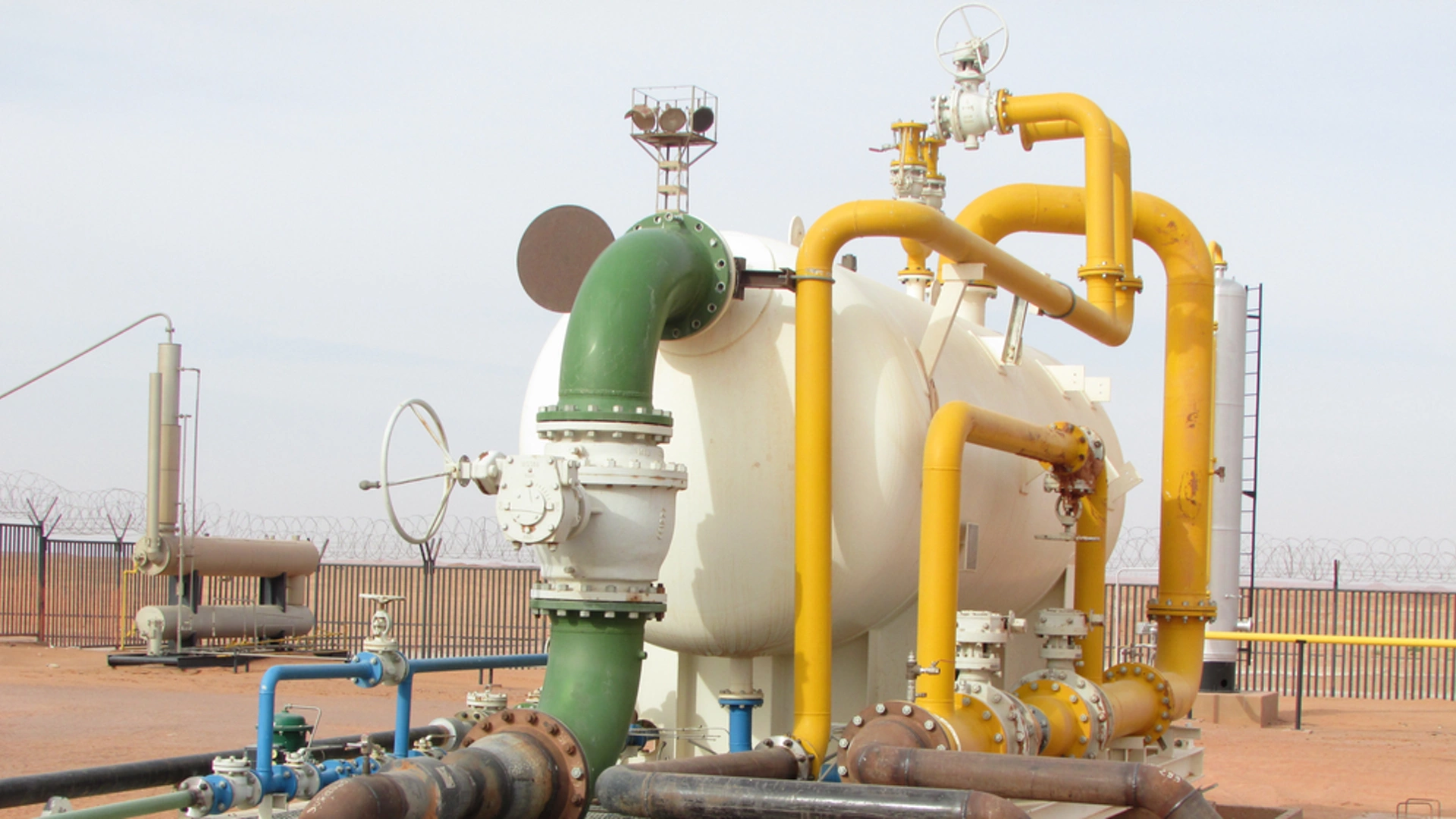

에머슨의 Roxar™ 수분 함량 측정기는 업스트림, 미드스트림 및 다운스트림 작업 전반에 인라인 측정 솔루션으로 적용됩니다. 업스트림 응용 분야에서는 분리기 배출구를 모니터링하여 분리를 최적화하고 생산 품질을 추적하며, 미드스트림에서는 제품 사양 충족 여부를 확인하여 거래 인수도 및 운송 계량을 지원합니다. 다운스트림 작업에서는 정유소 및 파이프라인 품질 제어에 사용되며, 정확한 수분 함량은 처리 효율성과 제품 가치에 직접적인 영향을 미칩니다. 일반적인 설치에는 3상 분리기의 오일 레그, 파이프라인 측정 지점 및 정유소 유입구 스트림이 포함됩니다. 이러한 응용 분야에서는 운영 및 재무 의사 결정을 지원하기 위해 안정적이고 지속적인 측정이 필요한 경우가 많습니다.

가장 중요한 단계는 교정 샘플이 유동 조건을 완전히 대표하도록 하는 것입니다.

에머슨의 Roxar™ 수분 함량 측정기를 사용하면 측정 지점에 최대한 가까운 위치에서 채취한 샘플로 인라인 교정을 수행할 수 있습니다. 정확한 결과를 얻으려면 샘플이 측정기가 측정하는 것과 동일한 유체 조성 및 유동 조건을 대표해야 하며, 이상적으로는 안정적인 운전 중 적절한 샘플링 위치에서 채취해야 합니다. 이를 통해 유전체 측정값을 실험실 기준 데이터와 직접 비교할 수 있어 교정 정확도를 개선하고 측정 신뢰도를 유지하는 데 도움이 됩니다. 이러한 방법은 거래 인수도, 할당 및 기타 고정밀 모니터링 응용 분야에서 특히 중요합니다.

측정 드리프트는 일반적으로 유체 특성의 변화, 침착물 축적 또는 잘못된 교정으로 인해 발생합니다.

에머슨의 Roxar™ 수분 함량 측정기는 마이크로웨이브 공명 기술을 사용하여 본질적으로 드리프트가 없는 측정을 제공하도록 설계되었습니다. 프로브 기반 기술과 달리 측정 원리는 시간이 지남에 따라 안정적이지만 왁스 침착 또는 샘플링 불일치와 같은 외부 요인으로 인해 드리프트가 여전히 나타날 수 있습니다. 대표적인 샘플에 대한 정기적인 검증 및 추세 모니터링은 문제를 조기에 감지하고 수정하는 데 도움이 됩니다. 이는 할당 및 거래 인수도와 같은 고부가가치 응용 분야에서 특히 중요합니다.

인라인 수분 함량 측정은 일반적으로 노동력 감소 및 데이터 품질 향상으로 수동 샘플링에 비해 수명주기 비용이 낮습니다.

에머슨의 Roxar™ 수분 함량 측정기를 사용하면 빈번한 샘플링과 실험실 분석이 필요하지 않습니다. 지속적인 측정은 실시간 데이터를 제공하여 운영 지연과 인적 오류를 줄이는 동시에 유지보수가 적은 설계는 시간 경과에 따른 개입 비용을 최소화합니다. 그 결과 초기 자본 투자에도 불구하고 공정제어가 개선되고 총소유비용(TCO)이 절감됩니다. 이는 특히 오프쇼어 생산, 원격 설치 및 고주파 모니터링 응용 분야에서 유용합니다.

수분 함량은 전체 액체 스트림에서 물이 차지하는 비율을 나타내는 반면, BS&W(기본 침전물 및 수분)는 분리 후 측정된 물과 고형물을 모두 포함합니다.

에머슨의 Roxar™ 수분 함량 측정기는 분리 과정 없이 흐르는 유체에서 수분 함량을 직접 측정합니다. 서로 관련은 있지만, 수분 함량은 액상에서 물이 차지하는 비율을 의미하는 반면, BS&W는 분리기 기반 샘플링 또는 실험실 분석을 통해 얻은 물, 불순물 및 고형물의 총합을 나타내는 거래 인수도 및 탱크 정산 용어입니다. 따라서 BS&W 값은 분리 효율과 샘플링 조건에 따라 달라지는 반면, 수분 함량은 다운스트림 처리와 관계없이 실시간 공정 정보를 지속적으로 제공합니다. 이러한 구분은 에멀젼, 고형분 함량 및 운영 조건이 다를 수 있는 생산 및 할당 시스템에서 특히 중요합니다. BS&W 측정 방법은 일반적으로 API MPMS와 같은 산업 표준을 따릅니다.

수분 함량은 인라인 기기, 샘플링 시스템 또는 테스트 분리기를 사용하여 현장에서 측정됩니다.

에머슨의 Roxar™ 수분 함량 측정기는 풀 보어(full-bore) 마이크로웨이브 공명 기술을 사용하여 연속적인 인라인 측정을 제공합니다. 개별 샘플 채취나 분리기 테스트와 달리 인라인 측정기는 흐르는 유체에서 수분 비율을 직접 측정하므로 상 분리, 샘플링 편향 또는 과도 유동 조건으로 인한 오류를 제거합니다. 정전용량 프로브, 광학 방식 또는 부분 유동 센서와 같은 기타 기술은 유동의 일부만 샘플링할 수 있어 불균일한 조건에서는 대표성이 떨어질 수 있습니다. 따라서 인라인 풀 보어 측정은 파이프라인, 유정 테스트 시스템 및 생산 할당 환경에서 특히 유용합니다.

일반적으로 저류층이 성숙하고 탄화수소 대비 물 생산량이 증가함에 따라 수분 함량도 시간이 지나면서 증가합니다.

에머슨의 Roxar™ 수분 함량 측정기를 사용하면 운영자는 이러한 변화를 실시간으로 지속적으로 모니터링할 수 있습니다. 저류층 압력이 감소하거나 물 주입을 통해 생산을 지원하면 물 돌파가 발생하고 물-오일 비율이 증가하여 생산 유체의 조성이 변합니다. 이러한 변화는 코닝, 채널링 또는 전진하는 워터 프런트와 같은 저류층 거동을 반영하며, 이는 생산 효율성에 직접적인 영향을 미칩니다. 이러한 추세는 성숙 유전, 물 주입 작업 및 회수증진 공정에서 흔히 관찰됩니다.
