무선 음향 트랜스미터​

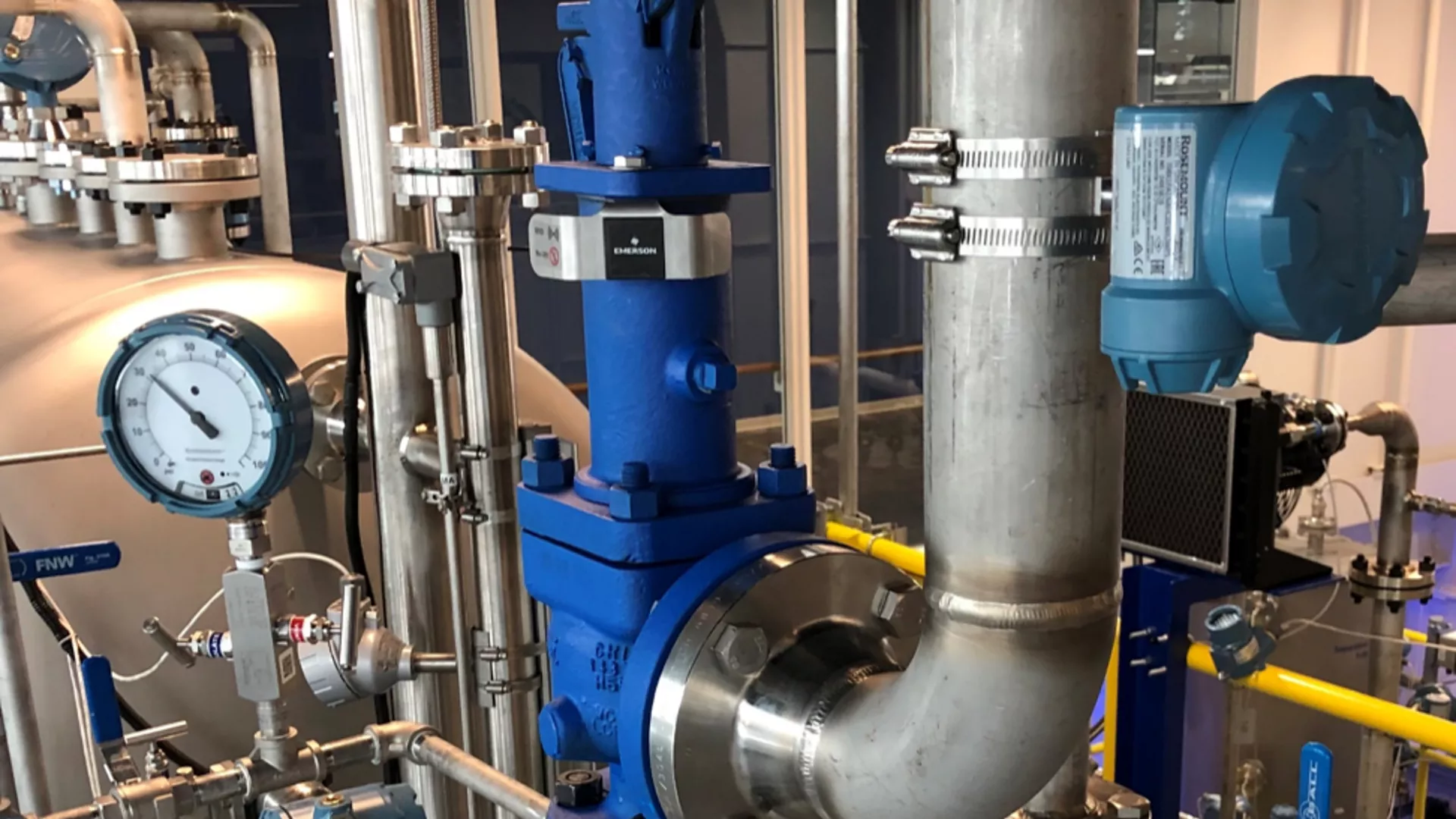

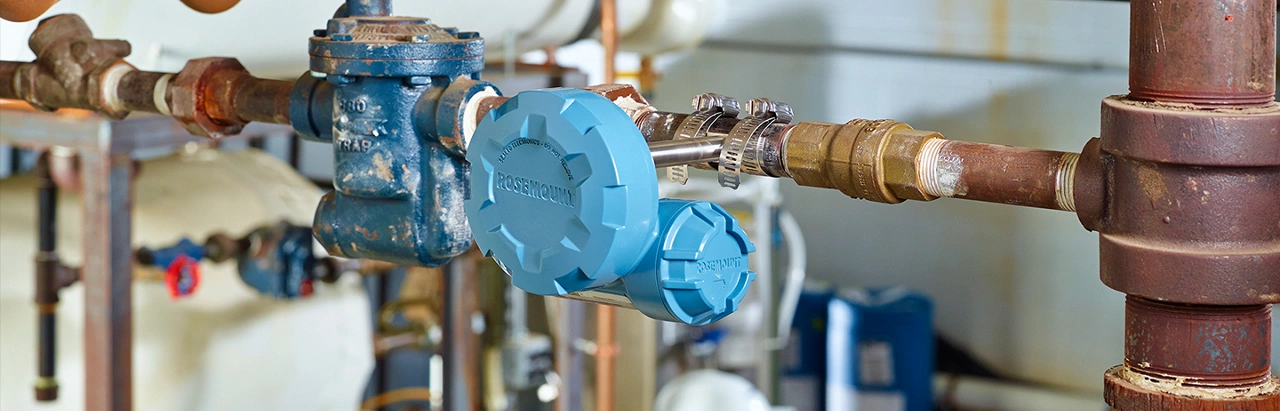

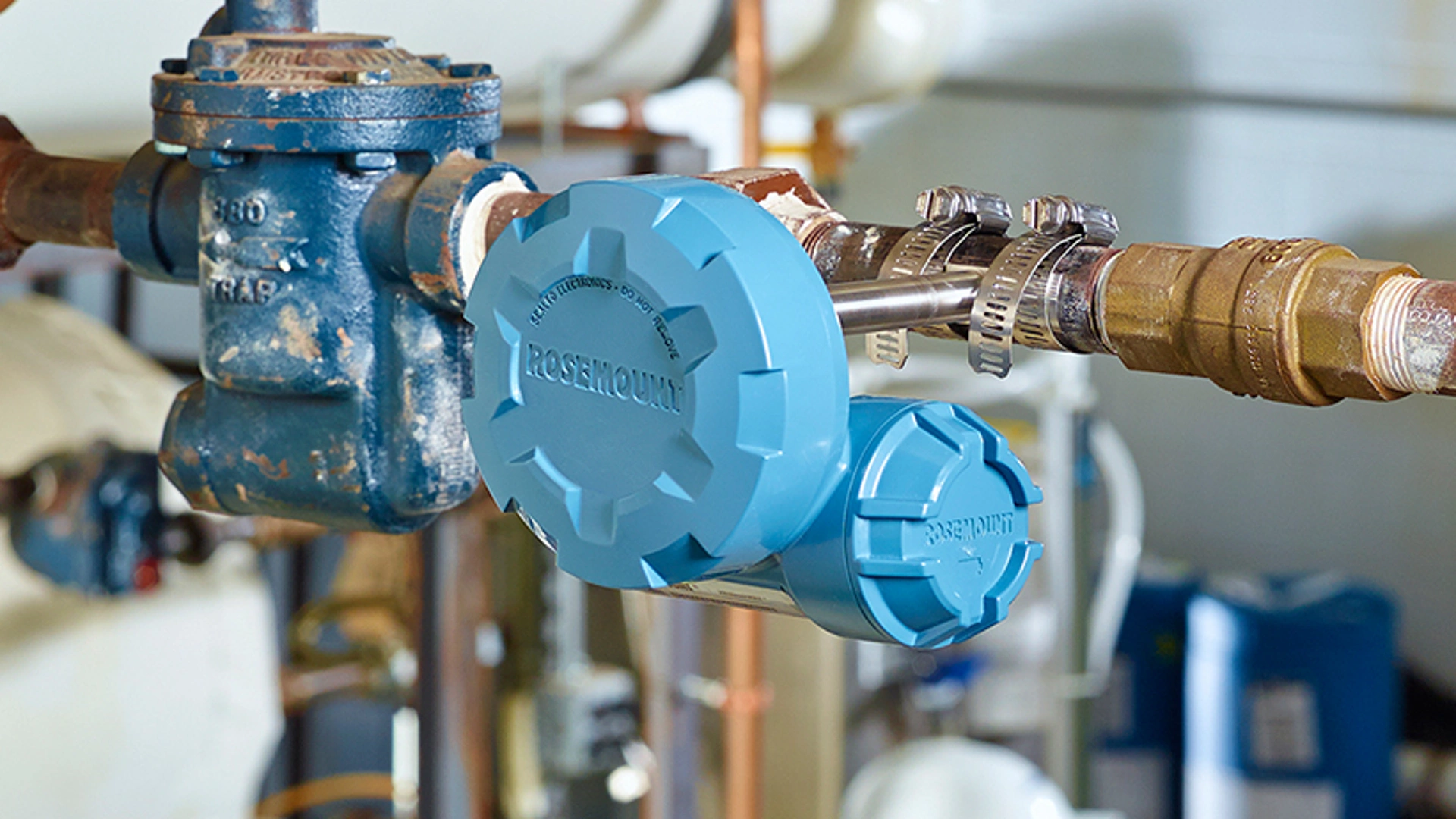

무선 음향 트랜스미터는 외부에 장착되는 비침습적 초음파 센서와 접촉식 온도 프로브를 결합하여, 공정에 직접 접촉하지 않고도 배관이나 용기 내부에서 발생하는 현상을 감지합니다. 이 장치는 증기, 가스 또는 액체 유량의 고유한 사운드 시그니처 및 온도 프로파일을 분석하여 고장난 스팀 트랩, 압력 릴리프 밸브 해제 및 기타 음향 이벤트를 식별할 수 있습니다. Rosemount™ 708 무선 음향 트랜스미터는 공정 중단, 배관 개조 및 화기 작업 허가 없이 몇 분 만에 설비에 직접 고정할 수 있습니다. 데이터는 지속적인 모니터링 및 분석을 위해 WirelessHART®를 통해 호스트 시스템으로 이동합니다.

비침습적 설치는 모니터링되지 않고 방치된 설비를 모니터링하는 데 가장 큰 장벽을 제거합니다. Rosemount™ 708:

• 설치 또는 교체를 위한 공정 중단이 필요하지 않습니다


• 배관 관통, 용접 또는 열기 작업 허가가 필요하지 않습니다


• 유체에 아무것도 닿지 않아 공정 오염 위험이 없습니다


• 브라운필드 친화적 — 몇 분 안에 기존 기기를 개조 가능합니다


• FM, CSA, ATEX 및 IECEx 인증 위험 지역

기존에 모니터링되지 않던 스팀 트랩, PRV 및 공정 장비를 개조하여 모니터링하는 데 이상적입니다.

일반적인 산업 플랜트는 고장난 트랩으로 인해 총 증기 생성량의 3~5%를 손실하며, 대부분의 플랜트는 연례 조사까지 어떤 트랩이 고장났는지 알지 못합니다. Plantweb™ Insight 스팀 트랩 애플리케이션과 자동으로 페어링된 Rosemount™ 708:

• 고장으로 열린 상태(failed-open) 및 고장으로 닫힌 상태(failed-closed)의 스팀 트랩을 실시간으로 식별합니다.
• 트랩별 증기 손실 비용을 하루 단위로 달러 금액으로 정량화합니다.
• 재정적 영향에 따라 수리 우선순위를 정하여 비용 영향이 가장 큰 고장부터 수리할 수 있도록 합니다.
• 복구 상태 추적

포테이토 칩 제조업체, North American Tire 및 Barking Power 사례 연구에서 12개월 이내의 투자 회수 사례가 확인되었습니다.

환경 및 EHS 팀의 경우, Rosemount™ 708은 Plantweb™ Insight 압력 릴리프 밸브 애플리케이션과 결합하여 모든 PRV를 지속적으로 모니터링하고 규제 보고를 위해 유출 이벤트를 자동으로 기록합니다. 주요 규정 준수 사용 사례는 다음과 같습니다.

• EPA 방법 21 및 Subpart W 배출 보고
• 완전한 사건 기록을 통한 적극적 방어 문서
• LDAR(누출 감지 및 수리) 프로그램 지원
• 정량화된 화염 및 배기 데이터를 사용한 지속 가능성 보고

이를 통해 수동 점검을 없애고 플랜트 전체 PRV 이벤트에 대한 감사 대응이 가능한 기록을 컴플라이언스 팀에 제공합니다.

예. Rosemount™ 708은 스팀 트랩 및 PRV 외에도 복합 사이클 발전소의 열 회수 증기 발생기(HRSG) 튜브 누출 감지에 대한 현장 검증을 완료했으며, 조기 식별을 통해 수백만 달러의 피해와 예기치 않은 정전을 방지할 수 있습니다. 동일한 음향 모니터링 접근 방식으로 다음도 감지할 수 있습니다.

• 증기, 가스 및 고압 유틸리티 헤더의 공정 라인 누출
• 아이솔레이션 및 바이패스 밸브의 밸브 패스
• 에너지 효율 프로그램을 위한 플랜트 유틸리티 시스템의 공기 누출

문서화된 전력 산업 사례는 Sasol HRSG 튜브 누출 사례 연구를 참조하십시오.

Rosemount™ 708은 Emerson 프로세스 트랜스미터와 동일한 WirelessHART® 네트워크를 통해 통신하며, HART-IP, OPC UA, Modbus 또는 EtherNet®/IP™를 사용하여 Emerson™ 무선 1410S 게이트웨이를 통해 DCS, PLC 또는 SCADA에 연결합니다. 원시 음향 및 온도 데이터는 Plantweb™ 인사이트 스팀 트랩, 압력 릴리프 밸브 및 장비 보기 애플리케이션에 직접 입력되며, 이를 통해 측정값을 우선순위가 지정된 유지보수 작업 지시, 금액으로 환산된 손실 정보, 규정 준수에 필요한 이벤트 기록 및 중앙 집중식 자산 상태 대시보드로 변환합니다. Plantweb Insight 애플리케이션에 대해 자세히 알아보십시오.

Rosemount™ 708은 다음과 같은 기능을 제공합니다.

SmartPower™ 모듈에서 최대 10년의 배터리 수명(업데이트 비율에 따라 다름)

공정 중단 없이 위험 지역에서 핫 스왑 교체

대부분의 스팀 트랩 배치에서 회수된 증기 손실을 기준으로 12개월 이내에 투자 회수

배출 규제 위반에 따른 벌금 및 보고 업무 인력 비용을 절감하여 PRV 모니터링과 함께 사용할 경우 더 빠른 투자 회수가 가능합니다

문서화된 고객 성과에는 연간 수십만 달러의 증기 손실 복구 및 연간 수천 미터톤의 CO₂에 해당하는 배출 감소가 포함됩니다.
