다양한 Discrete 트랜스미터 옵션은 여러 응용 분야 요구사항에 맞춰 제공됩니다.
Products
제품 비교

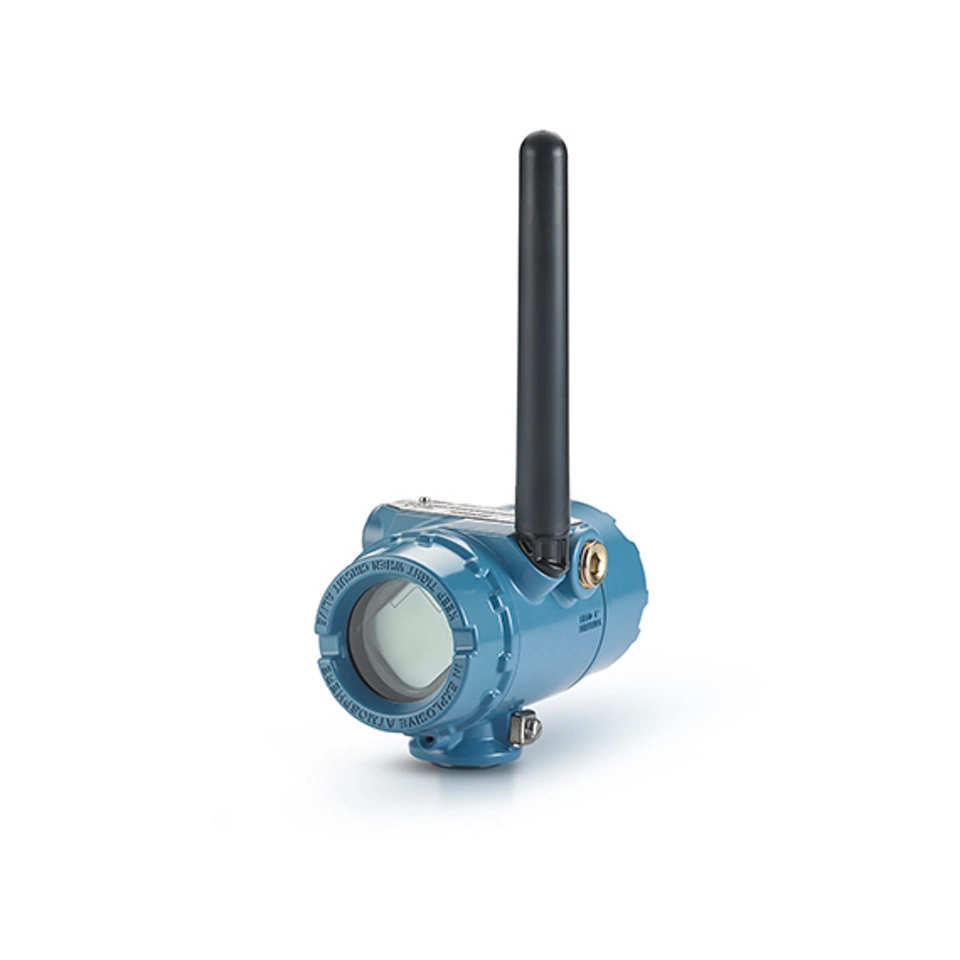

Rosemount™ 702 무선 Discrete 트랜스미터
개별 채널 2개, 각 사용자가 입력 또는 출력(I/O)하도록 구성 가능
일체형 LCD 디스플레이는 트랜스미터의 기본 스위치 입력 및 진단 기능을 보기 편하게 표시합니다.

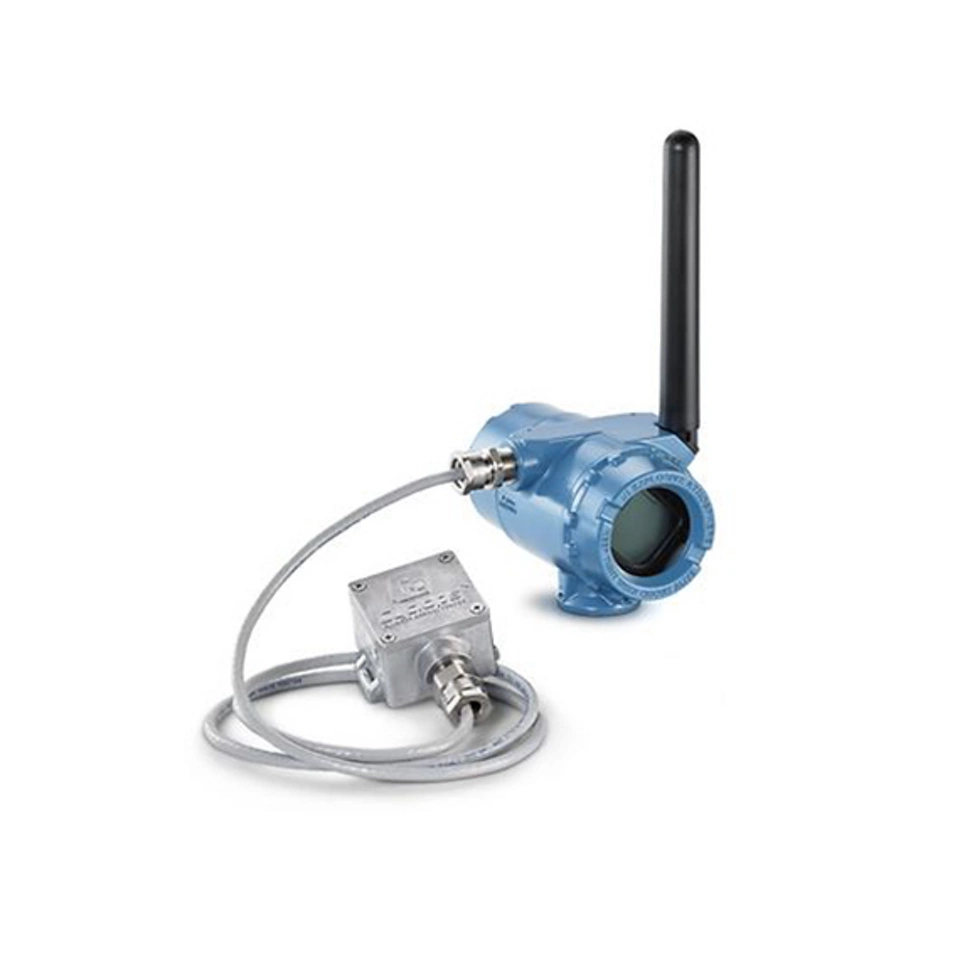

플런저 도착 감지용 Rosemount™ 702
플런저를 사용하는 천연가스 웰패드 전용으로 설계되어 웰 효율을 높일 수 있습니다.
ETC Cyclops 플런저 도착(모델 ET-11000)과 호환되도록 설계되었습니다.
설정 가능한 기간 동안 플런저 도착 이벤트 래치 기능
선택 사양 LCD는 래치된 플런저 센서 및 전원 출력 상태, 트랜스미터 진단을 표시합니다.

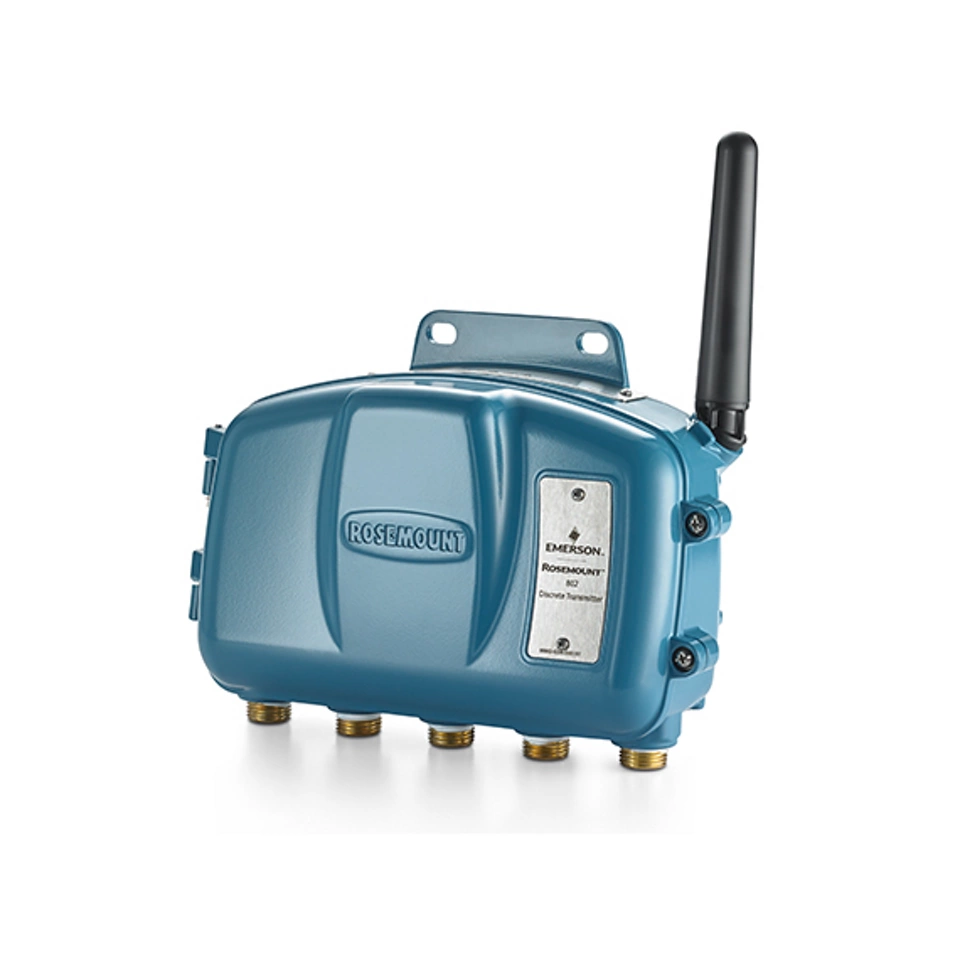

Rosemount™ 802 무선 Discrete 트랜스미터
개별 채널 8개, 각 사용자가 입력 또는 출력(I/O)하도록 구성 가능
고밀도 개별 I/O 응용 분야에 적합한 최고의 선택
위험 등급 장비, 환경 요인으로부터 보호
Emerson 701P SmartPower 모듈을 포함한 다목적 전원 옵션 - 블랙 베터리 또는 시 10-30 Vdc 외부 전원
리소스
동영상: Rosemount 802 무선 다중 Discrete I/O, 유연한 개별 제어 및 모니터링 제공
사례 연구: Koppers, 무선 오염 제어 솔루션으로 안전성과 신뢰성 향상
사례 연구: 아스팔트 탱크 팜, 무선 Discrete 트랜스미터로 과충진 위험 완화
자주 묻는 질문
디스크리트 무선의 기본 사항
무선 개별 트랜스미터는 스위치, 센서 및 릴레이의 온/오프 신호를 디지털화하고 안전한 WirelessHART® 네트워크를 통해 상태를 통신하여 시스템을 제어하거나 모니터링합니다. 일반적으로 밸브 위치, 펌프 상태, 안전 샤워기 활성화 및 웰 패드 장비와 같은 원격 자산에 대한 가시성을 제공하는 데 사용됩니다. Emerson의 무선 디스크리트 트랜스미터는 디스크리트 출력 신호를 제공하여 단일 무선 지점에서 원격 모니터링과 기본 제어를 모두 가능하게 합니다.
올바른 트랜스미터 선택
단일 또는 이중 이산 모니터링 또는 제어의 경우 Rosemount 702가 가장 비용 효율적인 솔루션입니다. Rosemount 802는 고밀도 이산 모니터링 및 제어 응용 분야에 가장 적합합니다. 두 트랜스미터 모두 701PBKKF 스마트 파워 모듈로 전원을 공급할 수 있지만, 업데이트 속도가 까다로운 애플리케이션을 위해 Rosemount 802는 10-30VDC 외부 전원으로도 전원을 공급할 수 있습니다. 또한 702에는 오일 및 가스 플런저 리프트 감지를 위해 설계된 특정 모델이 있습니다. 이 응용 분야의 경우에는 702 Punger Arrival Detection이 선호되는 솔루션일 것입니다.
공정 자동화는 일반적으로 3051S 무선 압력 트랜스미터와 같은 장치를 사용하여 압력, 온도, 유량 및 레벨과 같은 무선 측정에 의존합니다. 이러한 측정값은 사용됩니다 유선 모니터링 지점의 대안으로 공정 모니터링 및 제어용으로, 공정 매개변수에 대한 가시성을 제공하는 동시에 WirelessHART 게이트웨이를 통한 통신으로 신호 배선 및 I/O 비용을 절감합니다. 이산 자동화는 스위치 상태, 밸브 위치, 펌프 작동 상태, 알람 신호, 플런저 도착 표시 및 기타 장비 상태와 같은 개별 상태 및 이벤트의 모니터링 및 제어에 중점을 둡니다. Rosemount 702 및 802 무선 이산 트랜스미터는 이러한 응용 분야를 위해 특별히 설계되어 디지털 입력 및 출력을 원격으로 모니터링하고 제어할 수 있습니다. 공정 자동화와 개별 자동화는 모두 동일한 WirelessHART 네트워크에서 작동하고 동일한 게이트웨이를 통해 통신하므로 단일 무선 인프라로 공정 및 개별 자동화 애플리케이션을 모두 지원할 수 있습니다.
애플리케이션 및 안전
무선 개별 트랜스미터는 이전에는 수동 또는 모니터링되지 않았던 안전 상태 데이터를 자동화합니다.
- 안전 샤워 및 세안장: 안전 샤워 또는 세안장이 활성화되면 직원에게 경고를 보내 비상 대응 시간을 단축합니다. Rosemount 702 또는 802는 래칭 메커니즘이 있는 TopWorx GO 스위치와 페어링할 수 있습니다. 래칭 메커니즘을 사용하면 사고가 물리적으로 확인되고 직원이 그에 따라 사건에 대응할 수 있습니다.
- 장비 상태 모니터링: Rosemount 702 및 802는 밸브, 펌프, 파열판 및 기타 현장 장비의 위치를 원격으로 모니터링할 수 있습니다. 따라서 직원이 위험 지역이나 원격 위치를 정기적으로 방문할 필요성이 줄어듭니다.
- 회전 장비 커버 및 가드: Rosemount 702 및 802를 TopWorx GO 스위치와 결합하여 기계 가드나 커버가 제거될 때 모니터링할 수 있습니다. 가드가 제거되면 직원에게 경고를 전송하여 서비스 중 장비 시동을 방지할 수 있습니다.
- 액세스 모니터링: Rosemount 702 및 802를 사용하여 안전 게이트 또는 밀폐 공간 도어가 열리거나 닫혔을 때 모니터링할 수 있습니다. 이는 액세스 포인트가 열리는 시기를 표시하고 진입 이벤트에 대한 전자 기록을 생성합니다.
모든 Rosemount™ 702 및 802 트랜스미터는 FM, CSA, ATEX 및 IECEx 등급을 포함하여 위험 지역에서 사용할 수 있는 본질 안전 인증을 받았습니다.
주요 응용 분야는 다음과 같습니다.

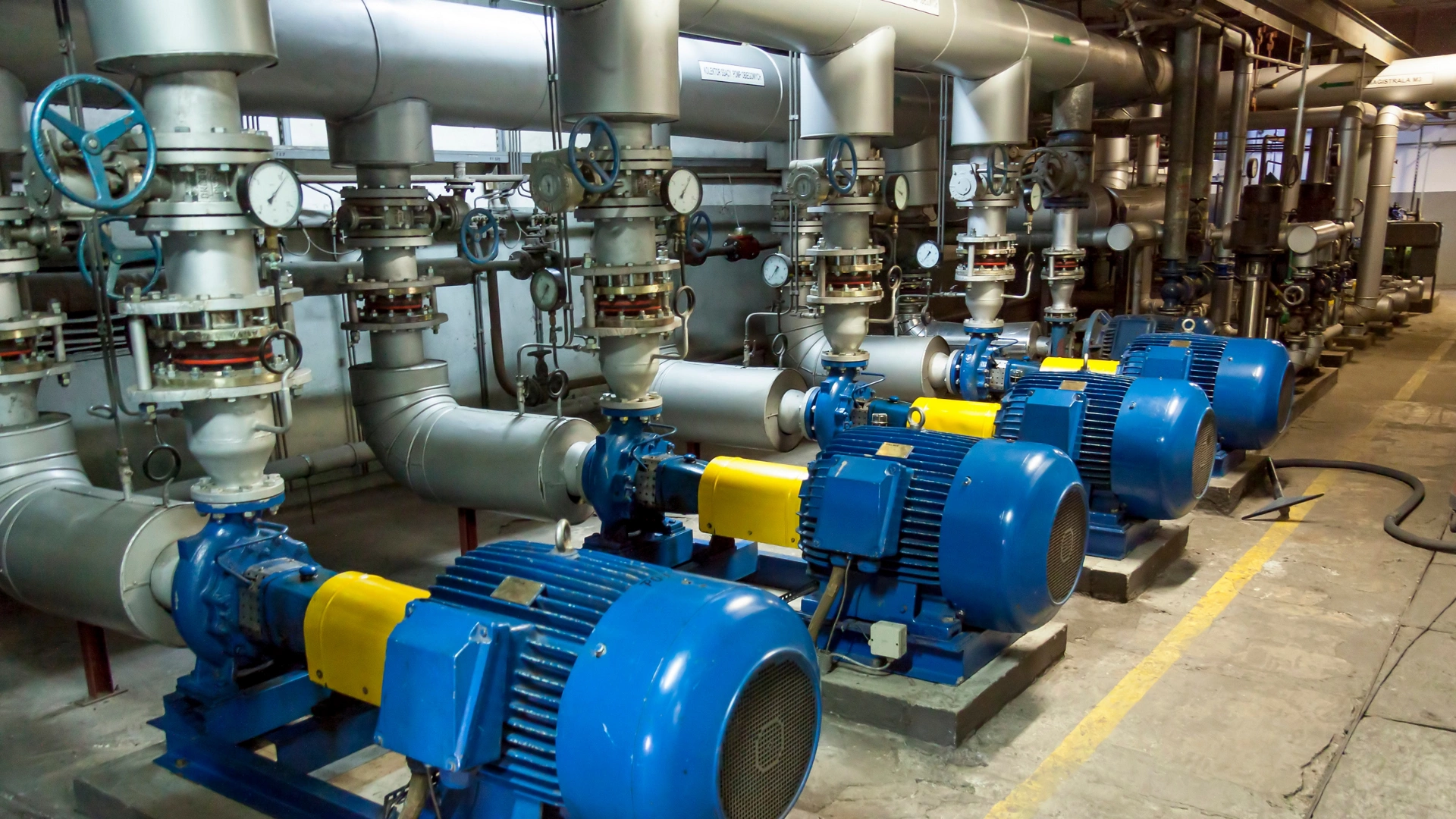

- 원격 장비 모니터링 - 유정 패드, 탱크 팜, 펌핑 스테이션 및 배선 비용이 엄청나게 많이 드는 기타 오지 설비(격리된 설비)
- 직원 안전 모니터링 - 안전 샤워실, 세안실, 안전 게이트, 기계 가드 및 이벤트 알림 또는 로깅이 필요한 액세스 포인트

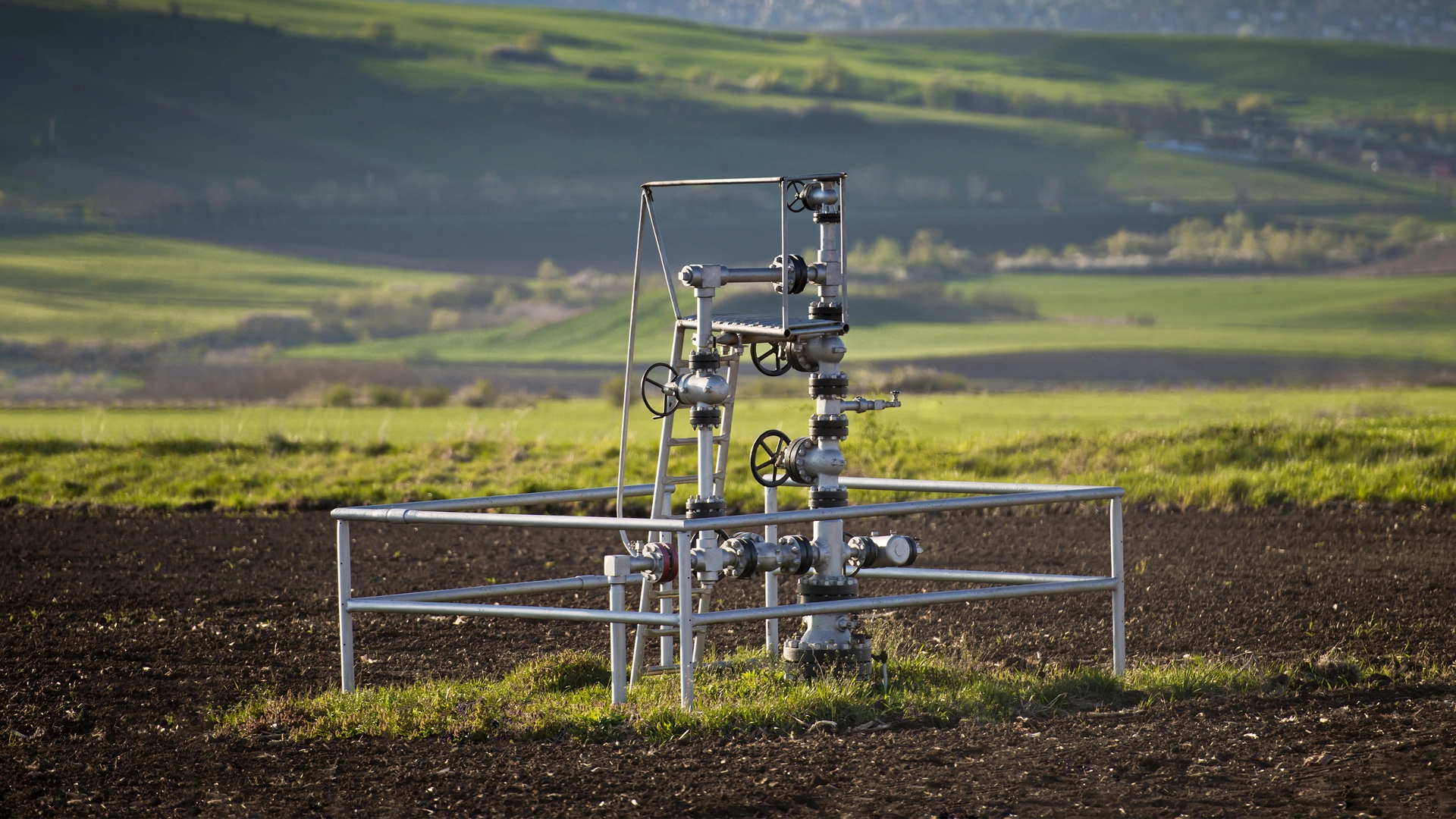

- 웰헤드 자동화 — 플런저 도착 감지, 밸브 위치 표시, 원격 가동 중단 확인 및 장비 상태 모니터링
- 프로세스 스위치 모니터링 - 가시성이 필요하지만 배선 비용이 너무 많이 드는 경우 레벨, 압력, 온도 및 유량 스위치 모니터링
통합 및 라이프사이클
Rosemount™ 802은 Emerson 프로세스 트랜스미터와 동일한 WirelessHART® 네트워크를 통해 통신하며, HART-IP, OPC UA, Modbus 또는 EtherNet®/IP™를 사용하여 Emerson™ 무선 1410S 게이트웨이를 통해 DCS, PLC 또는 SCADA에 연결합니다. 배터리 수명은 Rosemount 702의 경우 최대 10년, Rosemount 802의 경우 최대 7년입니다. 배터리 수명은 장치의 업데이트 속도(1초에서 60분 중에서 선택 가능), 네트워크 위치 및 작동 조건에 따라 다릅니다. Rosemount 702는 위험 지역에서 교체할 수 있는 본질안전형 SmartPower™ 모듈로 구동됩니다. Rosemount 802는 또한 본질안전형 SmartPower 모듈 또는 10-30VDC 외부 전원으로 전원을 공급받을 수 있습니다. 장치는 중계기 역할도 수행하여 추가 WirelessHART 장치가 추가됨에 따라 메시 네트워크를 강화합니다. Emerson SmartPower 모듈에 대해 자세히 알아보십시오.
