계기 매니폴드 유형
Rosemount 계기 매니폴드 비교

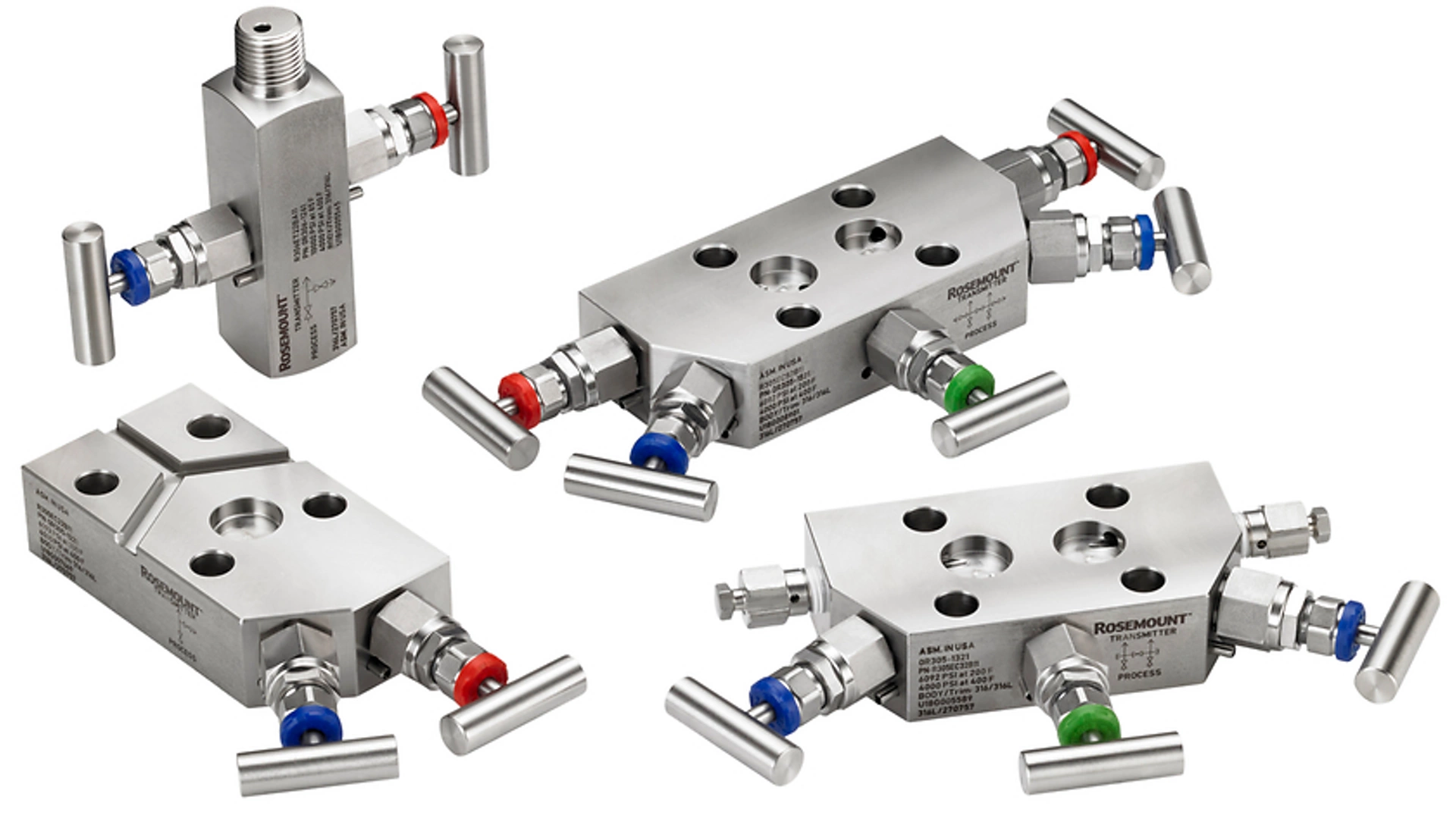

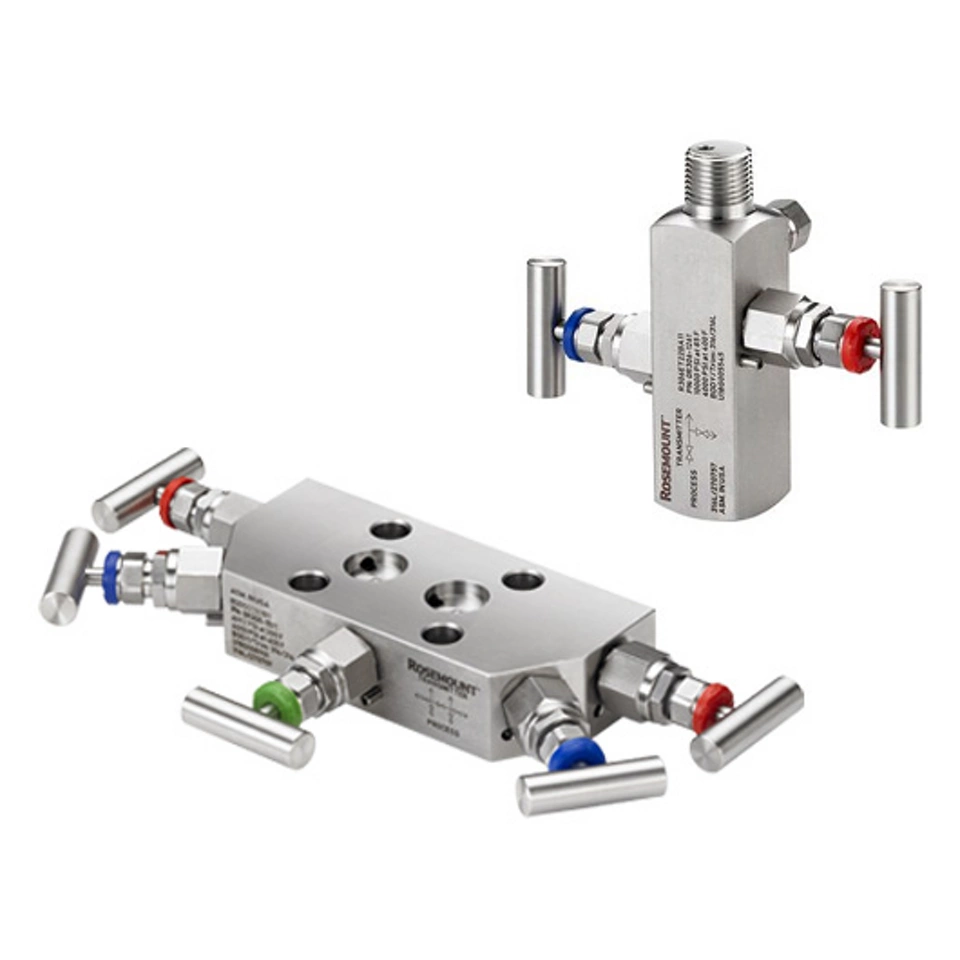

Rosemount 강화된 매니폴드
Rosemount 향상된 계기 매니폴드는 Coplanar(R305) 및 인라인(R306) 어셈블리 모두에 제공됩니다. 밸브는 대부분의 응용 분야에 가장 안정적이고 인체 공학적이도록 설계되었습니다.
- 간소화된 작동을 위한 하부 작동 토크
- 작업자 안전 강화를 위한 안전 후면 시팅
- 플러깅을 줄이고 측정 무결성을 향상시키기 위한 더 큰 내부 공정 채널
- 원하지 않는 조작을 줄이기 위한 탈착식 핸들
- 측정 및 애플리케이션에 적합한 다양한 밸브 스타일

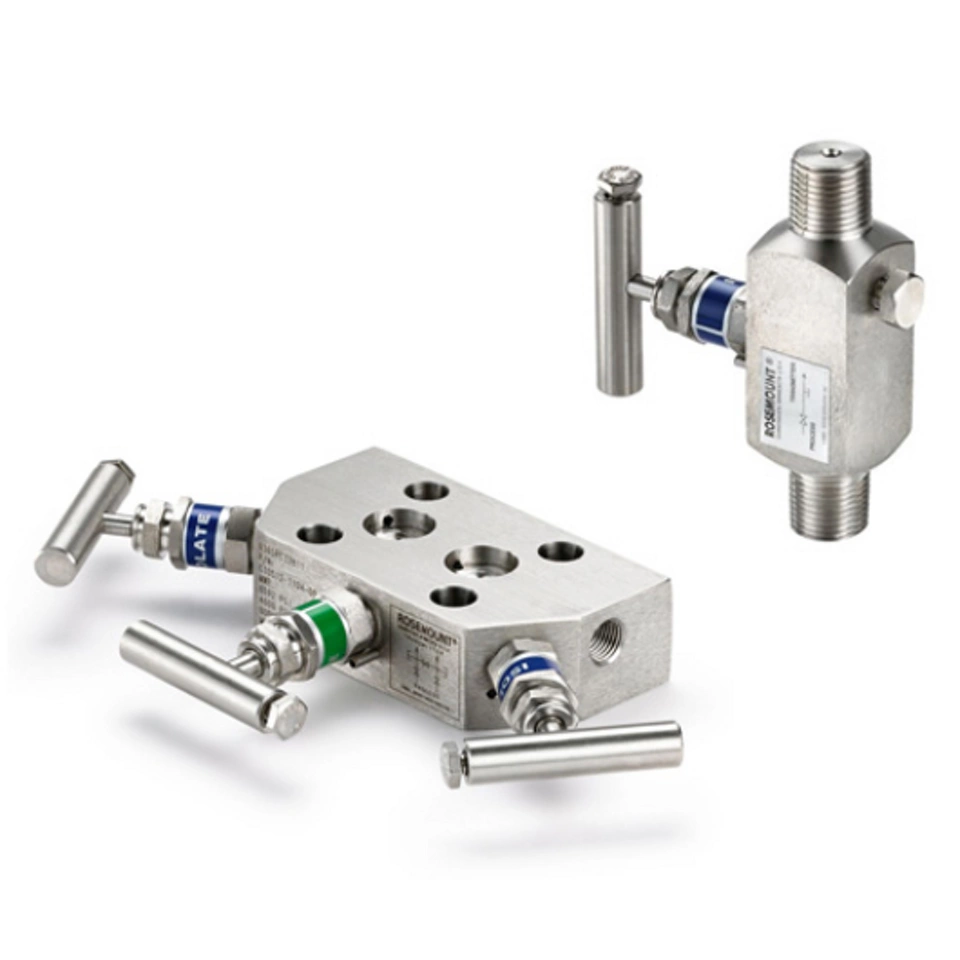

Rosemount 표준 매니폴드
Rosemount 표준 계기 매니폴드는 Coplanar(0305), 인라인(0306) 및 기존(0304) 어셈블리로 제공됩니다. 계기 매니폴드는 가장 고유한 응용 분야까지도 구성할 수 있으며 작동자에게 누출이 없는 사전 조립된 솔루션을 제공합니다.
- 기존 공정 연결부와 페어링하는 다중 매니폴드 바디 스타일
- 다양한 재질로 거친 공정 조건과 호환 가능
- 압력 측정 유형과 페어링하는 다양한 밸브 스타일

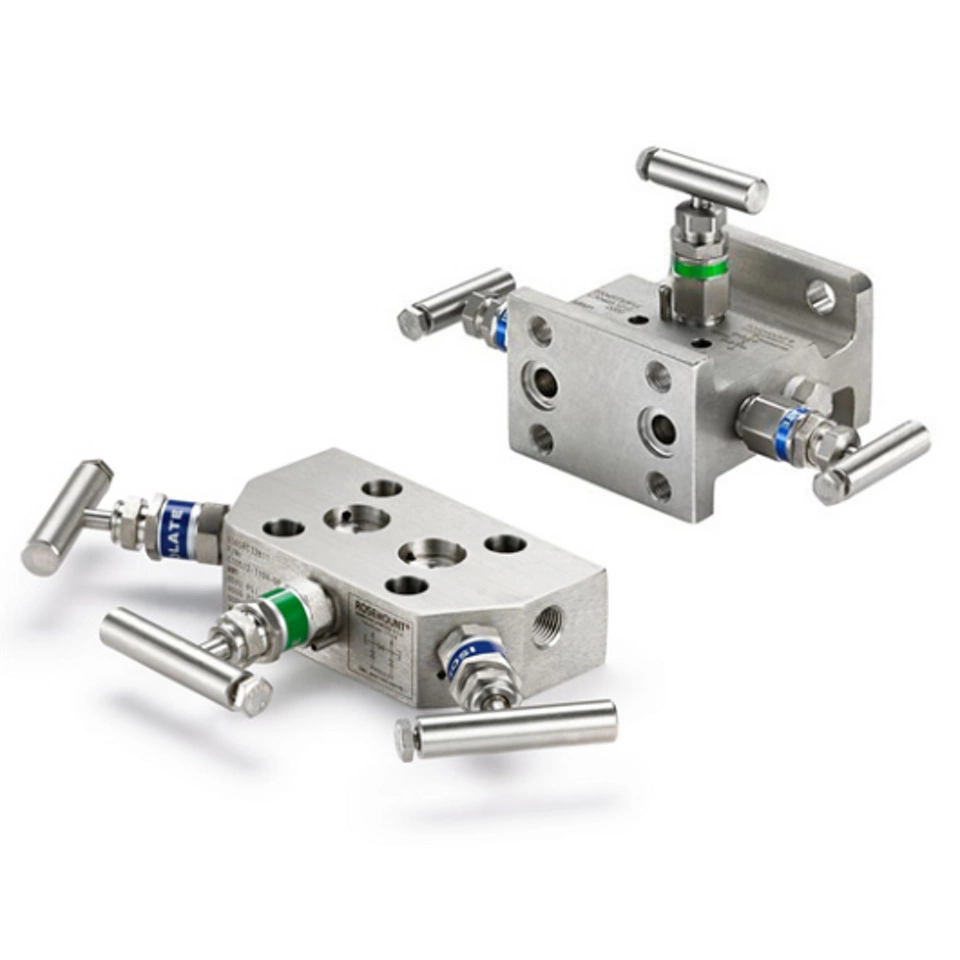

Rosemount 천연가스 매니폴드
Rosemount 천연가스 계기 매니폴드는 Coplanar(0305)와 기존(0304) 어셈블리로 제공됩니다. 이 제품은 상거래용 측정과 같은 까다로운 천연가스 응용 분야를 위해 설계되었습니다. 계기 매니폴드는 이러한 애플리케이션에 고유한 여러 기능을 갖추고 신뢰성을 향상합니다.
- 안전하고 손쉬운 작동을 위한 넓은 5-밸브 천연가스 밸브 패턴
- 제품 또는 비산 배출을 손실하지 않도록 더 엄격한 밸브 시트 씰을 위한 소프트 시트 밸브
- 측정에 적응하고 보호하기 위한 안정장치 및 유전체 절연기 키트
- 플러깅을 줄이기 위한 전체 로드형 3/8" 보어
리소스
Rosemount 향상된 매니폴드로 계기 매니폴드 작동 간소화
Nebraska Boiler 사, 사전 조립된 매니폴드를 사용하여 연간 매니폴드 비용 25% 절감
자주 묻는 질문
Rosemount 계기 매니폴드와 관련하여 추가적인 질문이 있는 경우 당사로 문의하십시오.
계기 매니폴드는 다양한 유형의 압력 측정 응용 분야에 맞는 분리, 배기 및 균등화를 제공하는 공정 연결 시스템입니다.
매니폴드는 일반적으로 압력 트랜스미터, 게이지 또는 기타 압력 센싱 장치를 포함한 다른 측정 계기 장비와 함께 사용됩니다.
계기 매니폴드는 다양한 크기, 재료 및 밸브 패턴으로 주문할 수 있으며 어떤 어플리케이션에서도 고유할 수 있습니다. 응용 분야 고려사항에는 프로세스와 호환되는 소재, 압력 측정을 위해 필요한 밸브 유형, 전력 및 배관(ASME B31.1) 또는 천연가스 상거래용 운송 등의 응용 분야에 필요한 표준이 포함될 수 있습니다.
필요한 압력 측정 유형과 프로세스 유체에 따라 기기 매니폴드 유형, 필요한 밸브 수 및 기기 매니폴드에 필요한 소재가 결정됩니다. 제품 데이터 시트에서 자세한 내용을 확인하십시오.

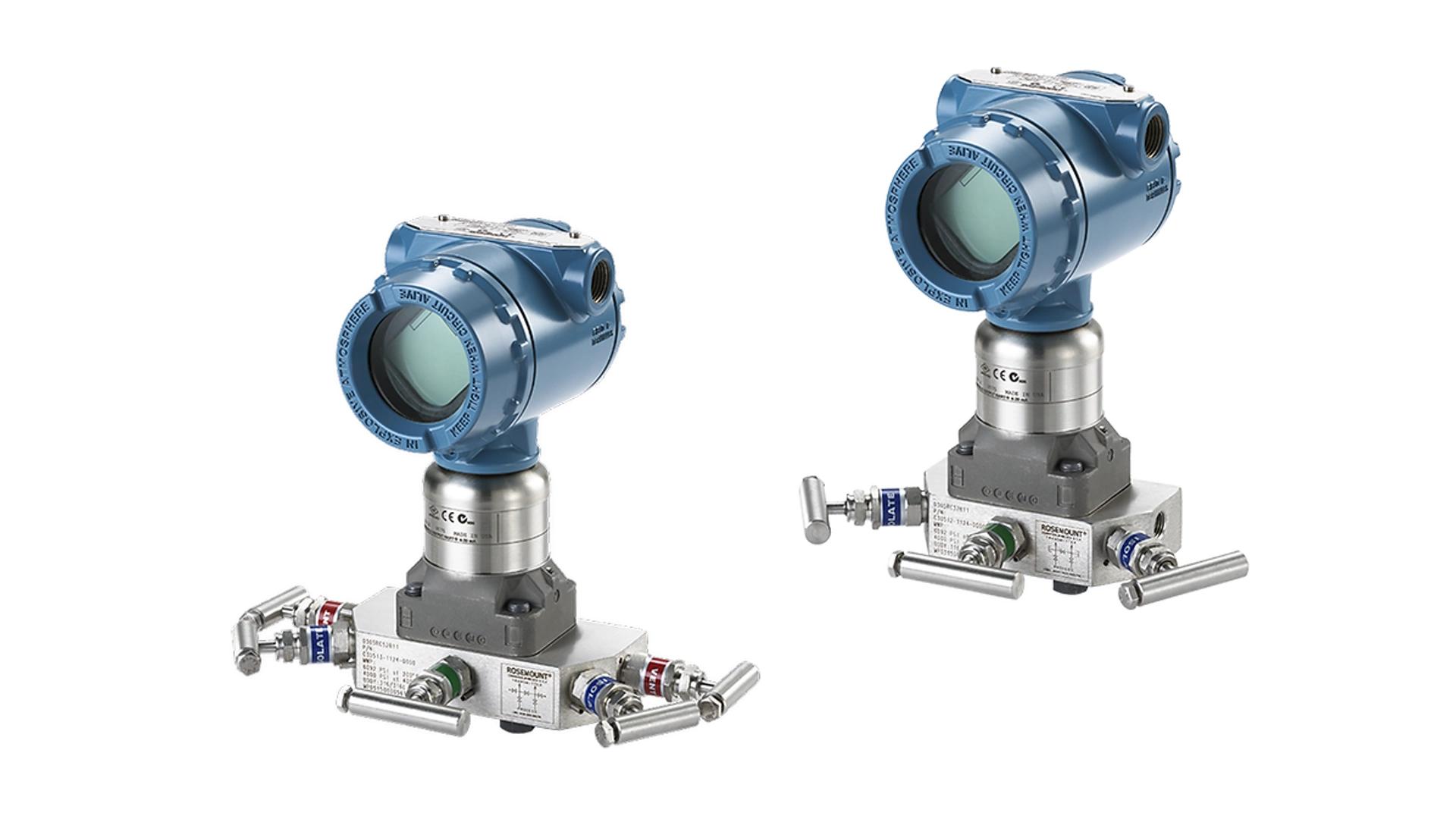

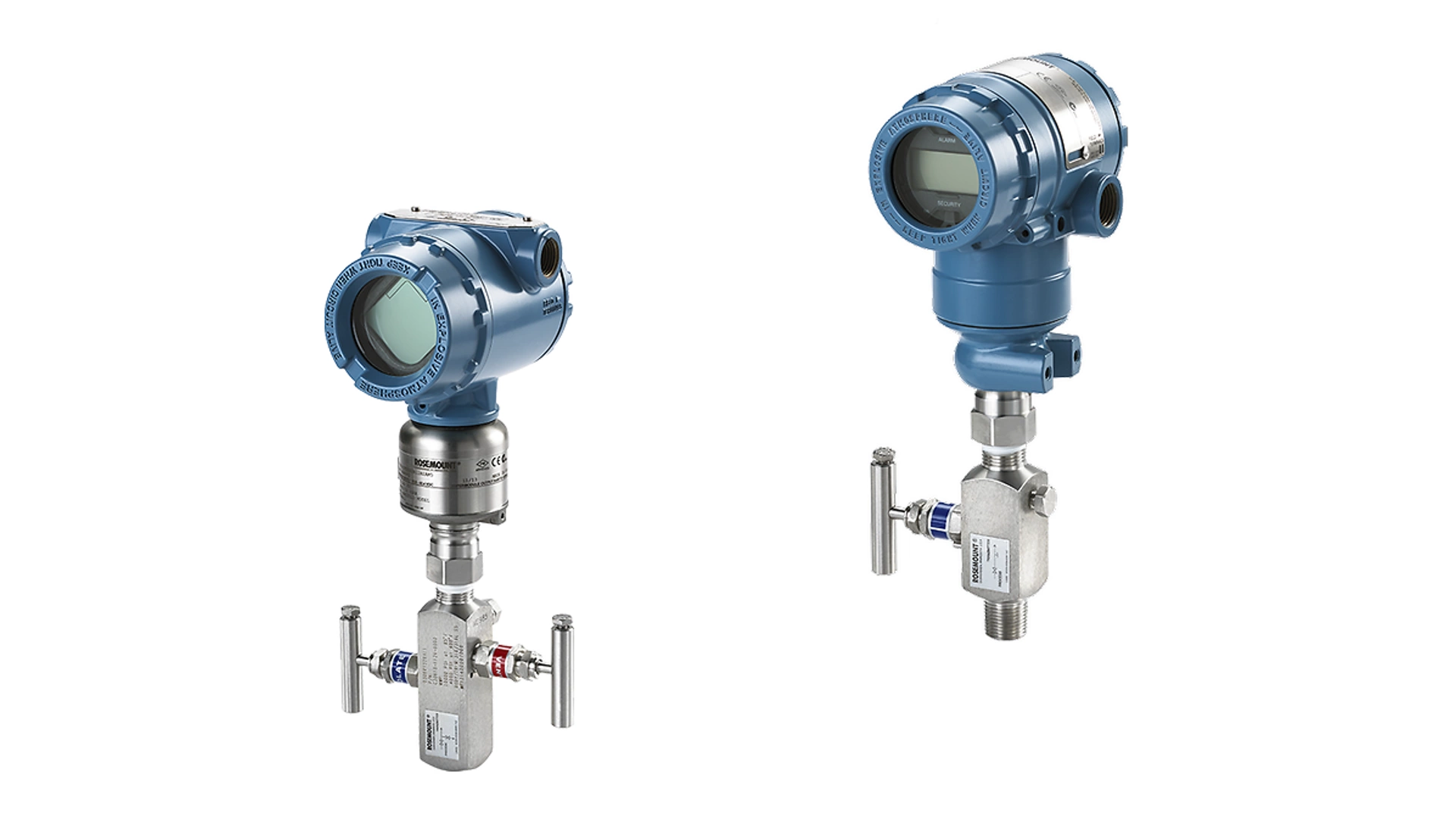

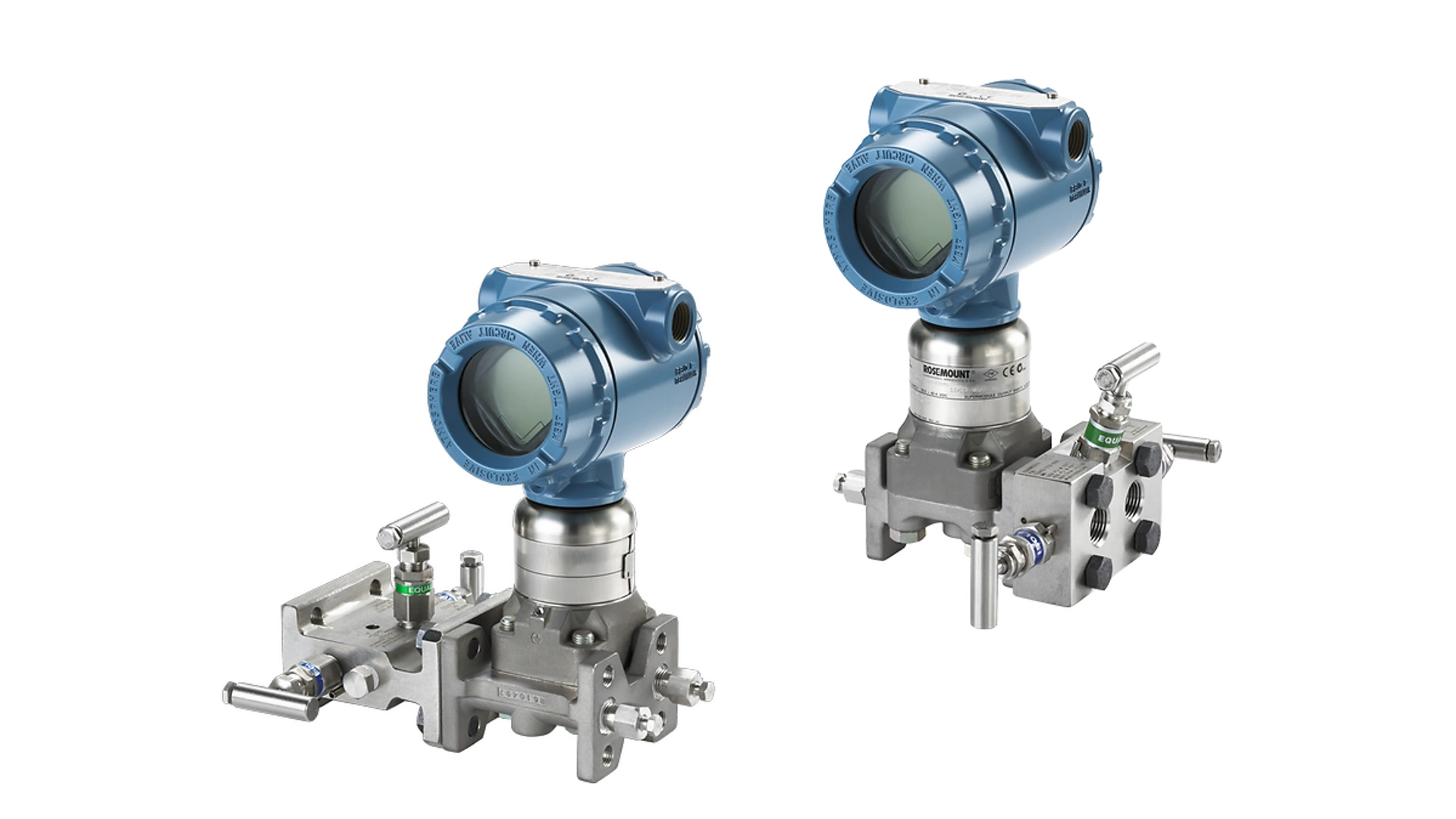

트랜스미터 모듈이 계기 매니폴드에 직접 장착되는 코플래너형, 트랜스미터 모듈을 공정 연결부에 맞추기 위해 추가 플랜지를 사용하는 컨벤셔널형, 그리고 정압 트랜스미터가 매니폴드에 직접 장착되는 인라인형(블록 및 블리드)이 일반적인 매니폴트 유형입니다. 사용자 정의를 위해 이러한 유형에는 다양한 밸브 스타일을 사용할 수 있습니다.
계기 매니폴드는 프로세스 유체를 압력 측정으로부터 분리하는 기능을 제공합니다. 이를 통해 장비를 오프라인으로 전환하지 않고도 안전하게 트랜스미터를 교정, 영점을 맞추다, 트리밍 또는 교체할 수 있습니다.
안전하고 쉬운 방식으로 압력 장치를 분리할 수 있는 기능을 통해 압력 트랜스미터에서 일상적인 유지보수를 수행할 수 있는 동안 작업을 계속할 수 있습니다. 이렇게 하면 유지보수 작업이 완료되는 동안 운영을 계속할 수 있으므로 시간과 비용을 절감할 수 있습니다.
매니폴드는 세 가지 밸브 유형인 절연, 균등 및 배기 밸브로 구성됩니다. 절연은 공정에서 트랜스미터를 닫는 데 사용됩니다. 균등은 영점 조정(trim) 또는 교정 루틴에서 차압 매니폴드의 고압 및 저압 측면의 균형을 맞추기 위해 사용됩니다. 배기 밸브는 매니폴드에서 공정 유체나 공기를 배출하거나 알려진 압력을 적용하기 위해 교정 장치를 설치할 때 사용됩니다. 자세한 내용은 사용설명서의 58페이지를 참조하십시오.
