압력 게이지​

압력 게이지라 불리는 이 게이지는 공정, 상업, 산업 시스템의 공기, 가스, 유체 압력을 측정하고 모니터링하는 데 사용되는 기계식 계기로 가장 널리 알려져 있습니다. 기계식 압력 게이지는 시스템 공정을 사용하여 작동하므로, 전원이 없는 경우에도 판독을 제공합니다. Rosemount 압력 게이지는 일반적인 기계식 압력 게이지 고장에 강한 업계에서 입증된 Emerson의 센서 기술을 사용하여 안전성과 신뢰성을 높이도록 설계되었습니다.

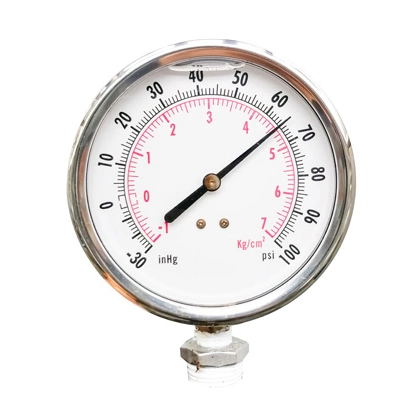

가장 기본적인 기계식 압력 게이지 구조는 튜브가 압력 레벨에 비례하여 똑바로 펴지도록 만드는 곡선형 버든 튜브 메커니즘에 따라 달라집니다. 이 움직임은 작은 기어 트레인을 통해 전달되면 응답으로 바늘이 움직이면서 스케일에 값을 표시합니다. Rosemount 무선 압력 게이지 및 스마트 압력 게이지는 설계, 다목적성 및 내구성으로 인해 여러 까다로운 응용 분야에서 최선의 선택이 될 수 있습니다.​

까다로운 응용 분야에서 신뢰할 수 있는 압력 모니터링이 필요한 경우 디지털 압력 게이지가 현명한 선택이 될 수 있습니다. Rosemount 무선 압력 게이지 및 스마트 압력 게이지는 신뢰할 만한 정보를 제공하는 데 필요한 기능을 제공하면서도 더 안전하게 작동하고 무선HART 프로토콜을 통한 통신 옵션도 지원합니다.​

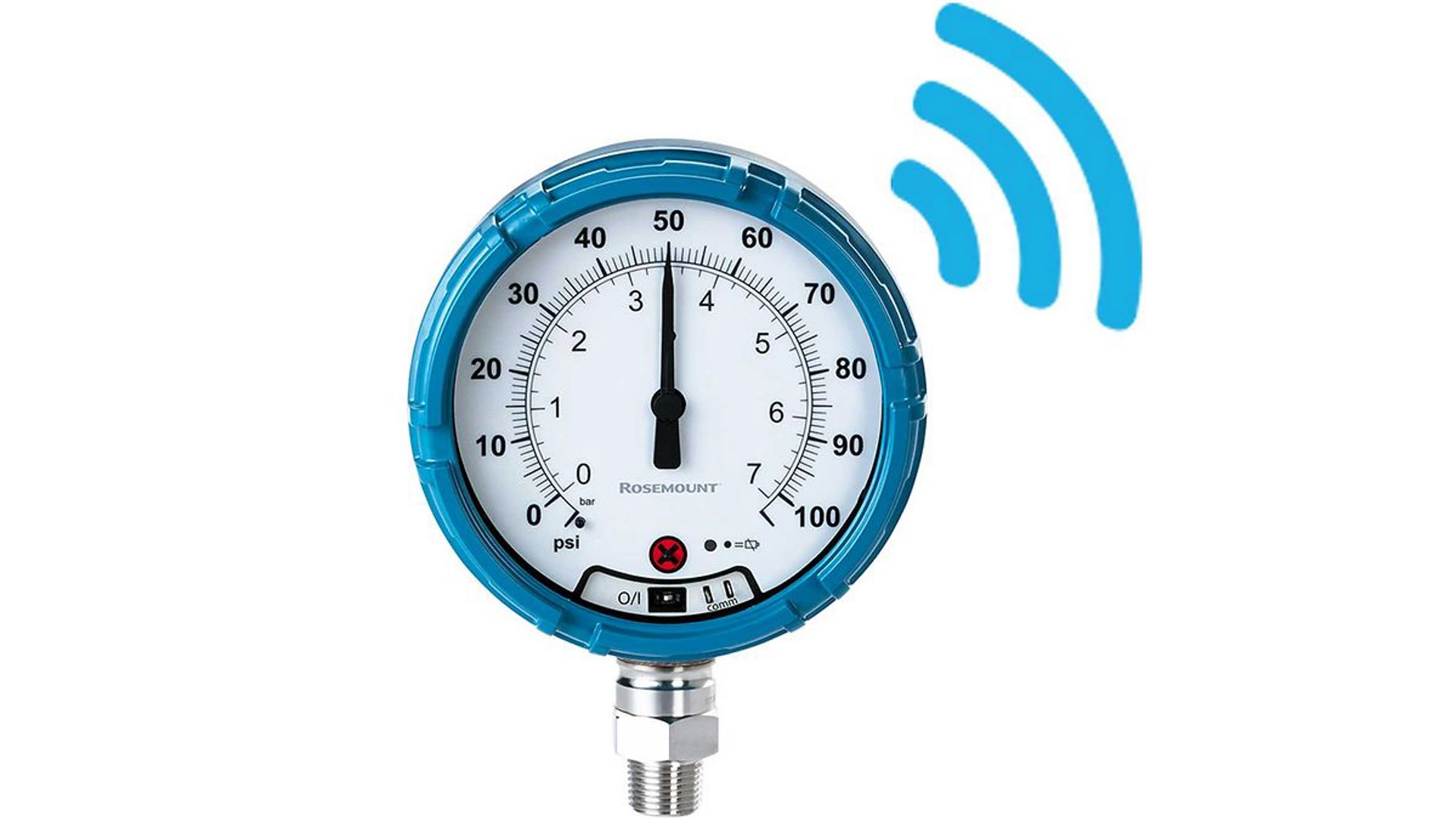

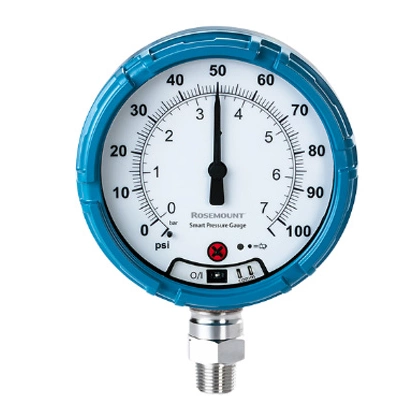

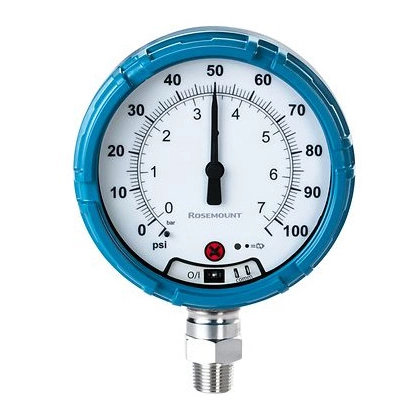

Rosemount 압력 게이지는 무선HART® 프로토콜을 포함하는 버전과 포함하지 않는 버전, 두 가지가 있으며, 각각 Rosemount 무선 압력 게이지와 Rosemount 스마트 압력 게이지로 분류됩니다. 차이점은 스마트 압력 게이지는 로컬 판독용으로만 사용해야 하며 무선 압력 게이지는 무선 게이트웨이로 모니터링할 수 있는 무선HART 통신 기능을 제공한다는 점입니다.

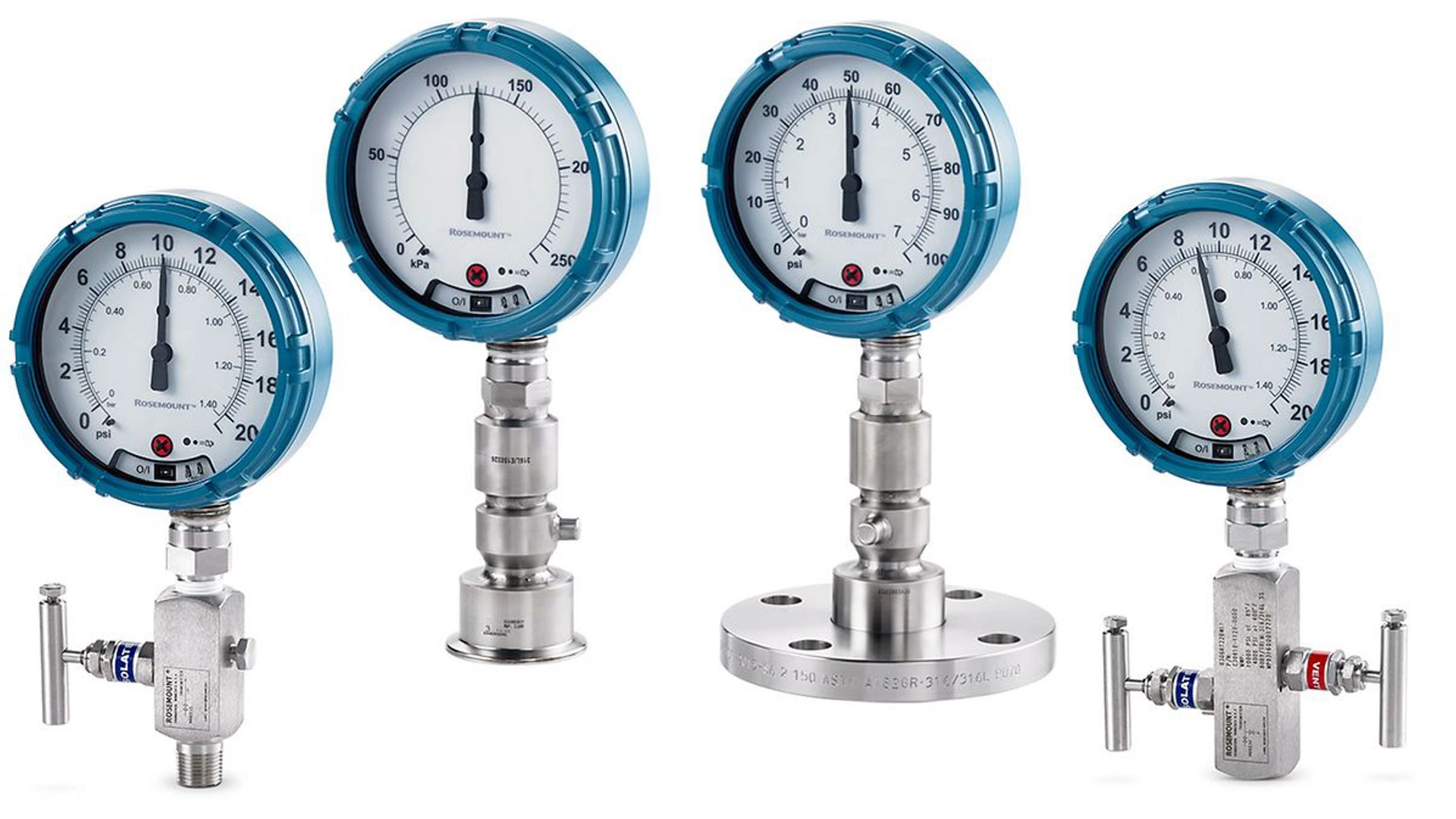

이 두 가지의 압력 게이지 유형은 응용 분야 요구 사항에 완벽하게 맞춰 설정할 수 있습니다. 페이스 플레이트는 게이지, 절대값, 미러, 화합물 및 진공과 같은 여러 측정 유형으로 지정할 수 있습니다. 다이어프램 씰에 대한 어셈블리 옵션도 제공하여, 매니폴드를 확장할 수 있을 뿐만 아니라 더 다양한 응용 분야 요구를 수용할 수 있습니다.​

ASME B40.1(압력 디지털 표시 게이지) 및 ASME B40.7(압력 표시 다이얼 유형)은 디지털 및 기계식 압력 게이지와 직접적으로 관련된 여러 정확도 등급을 제공하며, 이는 스팬 또는 판독값의 ±0.05%에서 ±5% 범위에 해당합니다. Rosemount WPG 및 SPG는 스팬의 ±0.5%를 제공하는 2A(공정 게이지) ASME B40.7 및 B40.1 정확도 등급에 부합합니다.​

기계식 압력 게이지에 대한 일반적인 교정 과정은 다음과 같습니다. 필요한 경우, 기술자가 케이스를 열고 신중하게 조정하여 다양한 조건을 해결할 수 있습니다. 필요한 경우, 세트스크루의 시험 조정을 통해 수정해야 하며, 링크를 약간 구부려 수정할 수도 있습니다. 조정을 포함한 이 과정은 압력 게이지의 유지보수 및 교정 기록에 남겨야 합니다. 규정된 시간 간격에 맞춰 공정을 다시 수행해야 합니다.

압력 게이지가 잘 만들어지고, 기술자가 경험을 갖춘 경우 공정을 작동하고 응용 분야에 장치를 다시 배치할 수 있지만 교정 공정에는 많은 시간이 소요됩니다. 이 절차는 두 가지 가정을 기반으로 만들어졌습니다. 첫째, 압력 게이지는 이제 갓 출시된 새로운 브랜드라 하더라도 최상의 성능을 보장하기 위해서는 항상 교정과 조정을 할 필요가 있습니다. 둘째, 기술자가 이러한 절차를 수행하고 조정하면 성능이 향상됩니다. 전자 압력 게이지가 보편화되고 숙련된 기술자들이 줄어들면서 두 가정 모두 해당하지 않게 되었습니다.​

Rosemount 압력 게이지는 기계식 버전과 외관과 동작이 동일하지만, 여기에는 버든 튜브가 없고 내부 메커니즘이 복잡하지 않습니다. 버든 튜브는 전자 압력 트랜스미터와 유사한 전자 센서로 대체됩니다. 압력 변화를 감지하는 내부 전자 메커니즘에 반응하여 스텝퍼 모터가 구동되고, 바늘이 스케일 위로 이동합니다. 이러한 센서 설계는 드리프트에 강하여 정확도가 손실되지 않고도 교정 간격이 동급 기계식 유닛보다 훨씬 길 수 있습니다.​

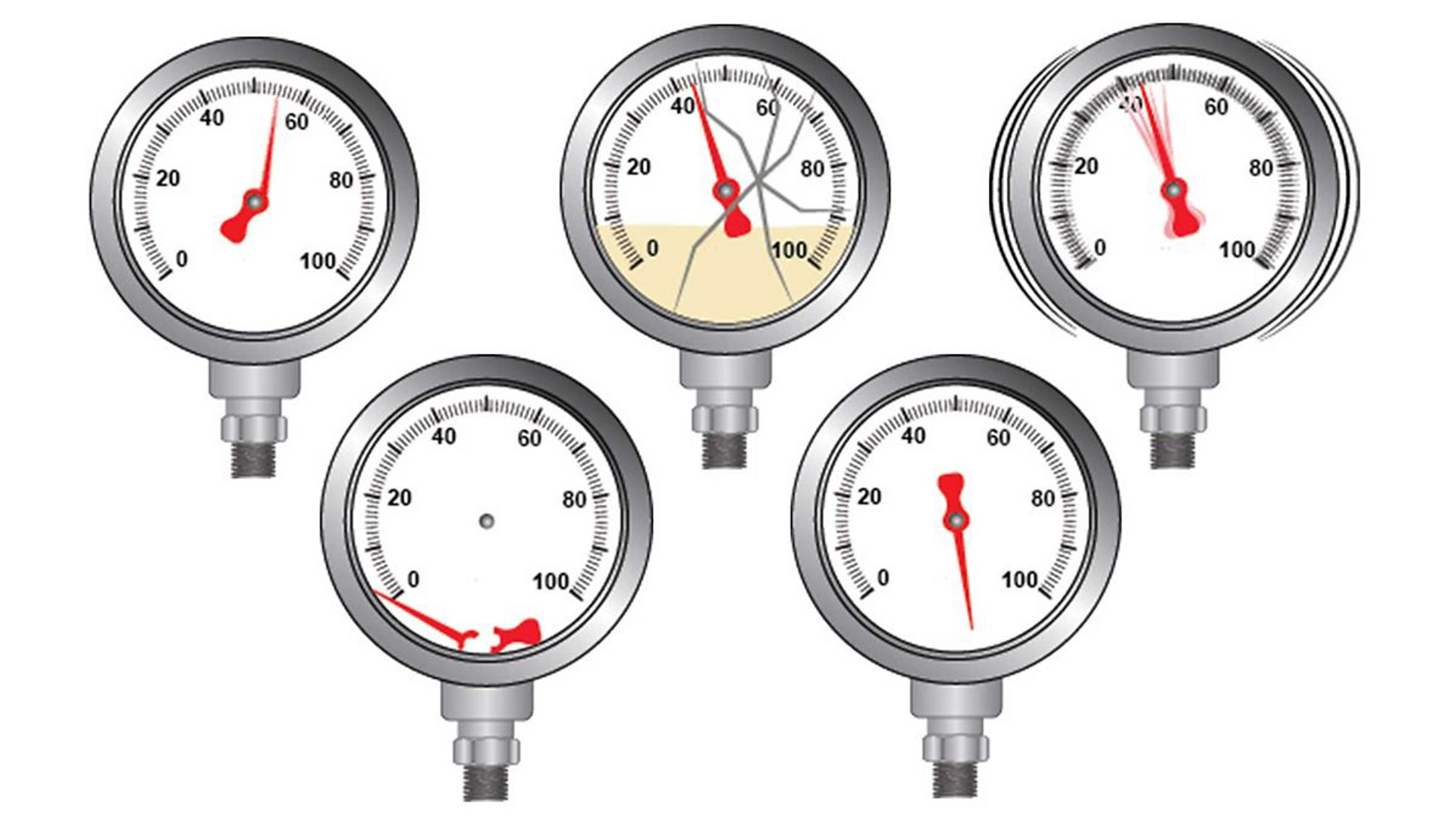

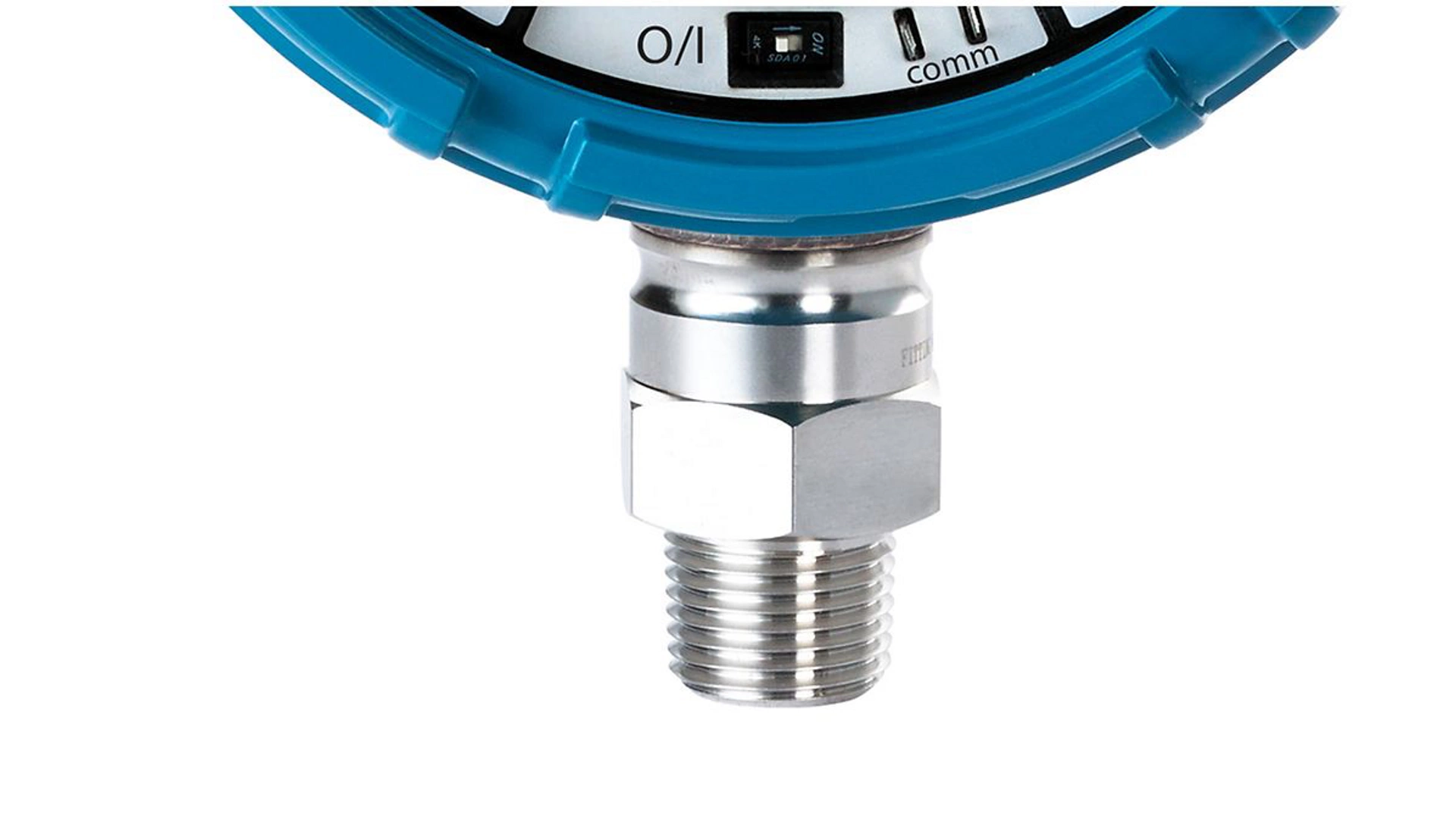

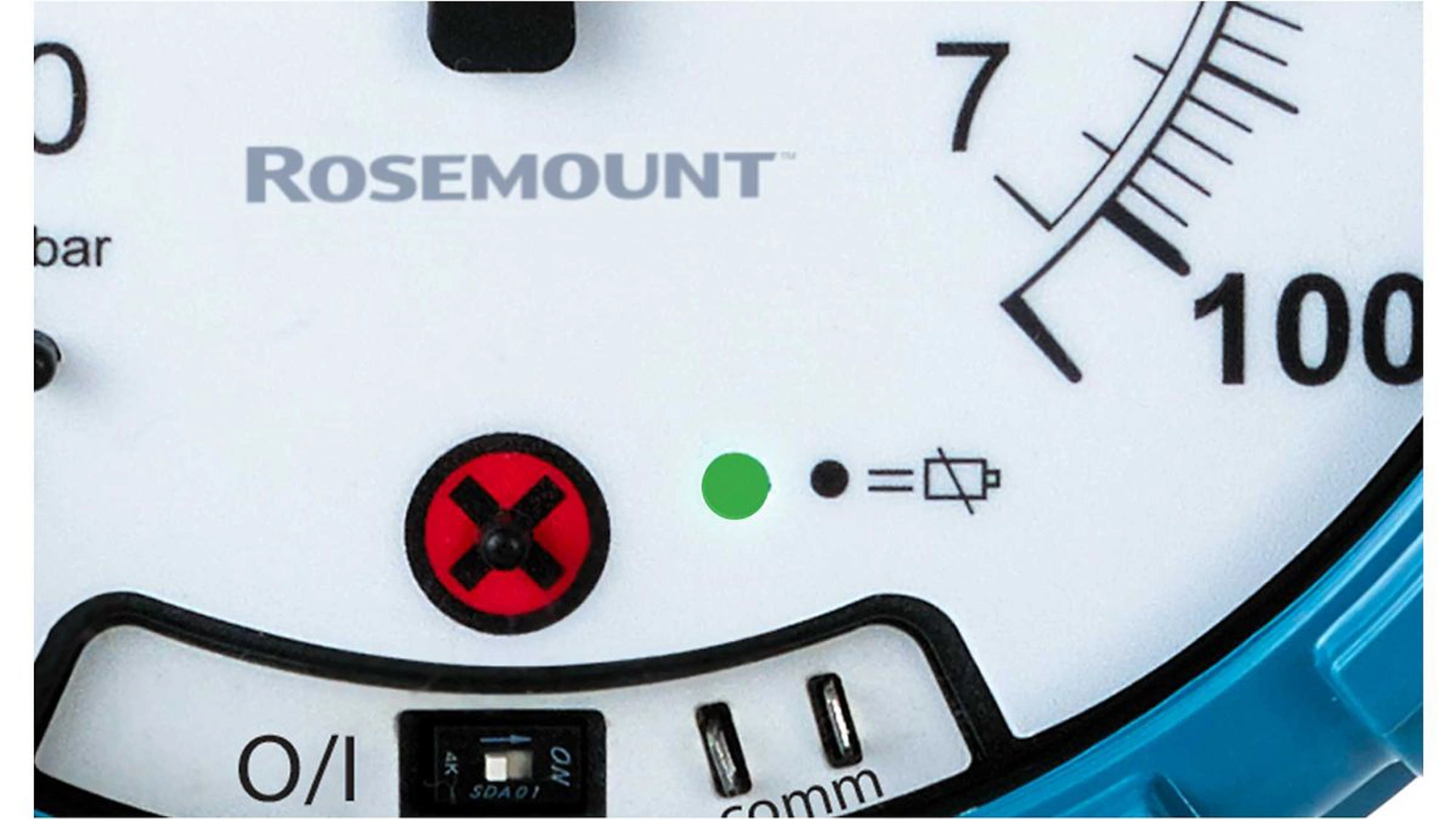

Rosemount 압력 게이지는 최대 10년간 유지보수 없이 작동할 수 있습니다. 설치 상태와 사용자 구성 업데이트 속도는 10년 정도의 표준 배터리 수명에 영향을 미칠 수 있습니다. 이 고급 디지털 압력 게이지는 배터리 수명 외에도 진동, 부식, 과압 및 극한 온도로 인한 고장에 강합니다. 견고하게 설계되어 최소 11,000psi의 버스트 압력 레이팅, 150배의 과압 보호, 5G 진동 등급 및 2개의 절연 장벽을 구현하여 공정이 속한 파이프에 유지될 수 있도록 만듭니다. 또한 압력 게이지 상태는 로컬 상태 표시등으로 모니터링되며 무선HART 프로토콜도 제공됩니다.​

전자 압력 게이지는 압력 판독을 실시간으로 제공하여 작업자가 시스템을 모니터링하고 제어할 수 있도록 지원하고, 과압 이벤트, 공정 누출 및 장비 손상과 같은 문제를 관리하여 안전하고 효율적으로 작동할 수 있도록 지원합니다. Rosemount 압력 게이지 설계가 개선되어 비용이 많이 드는 공정 가동 중단 시간과 직원이 위험에 처할 수 있는 심각한 안전사고의 위험을 줄입니다. 특히 Rosemount 무선 압력 게이지는 무선HART 프로토콜을 통해 측정값을 무선 게이트웨이로 가져와 조작자가 확인할 필요성을 제거하고 신뢰할 수 있는 압력 판독을 제공합니다.

일반적으로 기존의 버든 튜브 기계식 압력 게이지는 나사로 연결하여 설치합니다. 기존 압력 게이지의 기계적 특성으로 인해 심각한 안전 문제를 유발할 수 있는 몇 가지 고장 포인트가 줄어들었습니다. Rosemount 압력 게이지는 설치 방식이 동일하지만, 다이어프램 씰이나 계기 매니폴드와 같은 광범위한 어셈블리 옵션을 제공하고 무선 HART 프로토콜을 지원합니다. 여러 기능이나 구성 변경은 AMS 장치 관리자와 통신 장치 또는 HART 모뎀과의 연결을 통해 가능합니다. Emerson은 Rosemount 무선 압력 게이지 또는 스마트 압력 게이지의 올바른 사용을 위한 수동 및 빠른 설치 가이드를 제공합니다.​
