압력 트랜스미터​

압력 트랜스미터는 압력을 측정하고 그 측정을 전기 신호로 변환하는 장치입니다. 전기 신호는 종종 제어 시스템으로 전송되어 제어 또는 모니터링을 위해 압력 측정을 효과적으로 전달합니다.​

모든 압력 트랜스미터에는 공정의 압력을 측정하고 해당 압력 측정을 전기 신호로 출력하는 압력 센서와 전자 장치가 포함됩니다. 압력 트랜스미터는 사용된 감지 기술과 전기 출력 유형에 따라 다를 수 있습니다.​

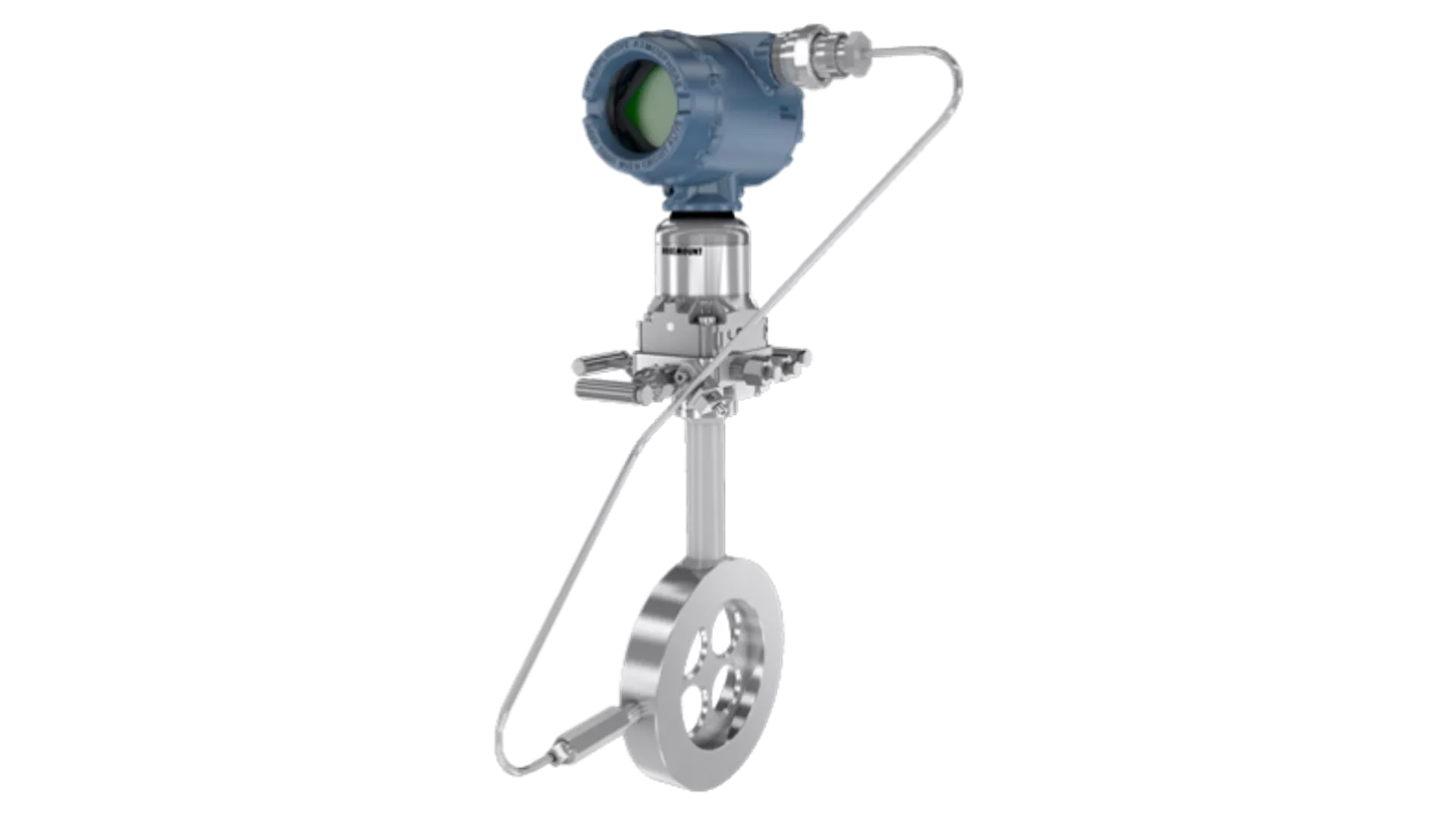

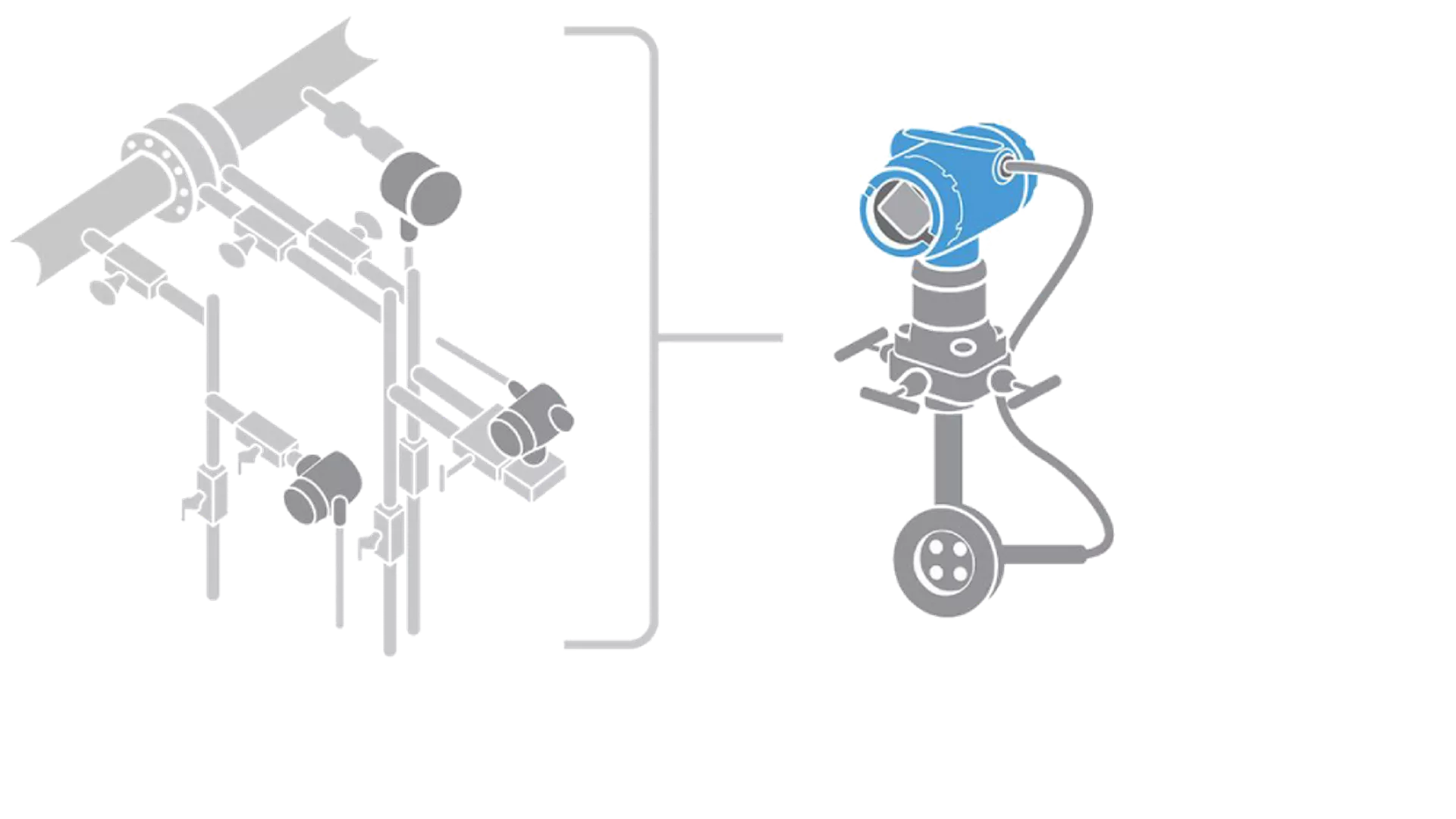

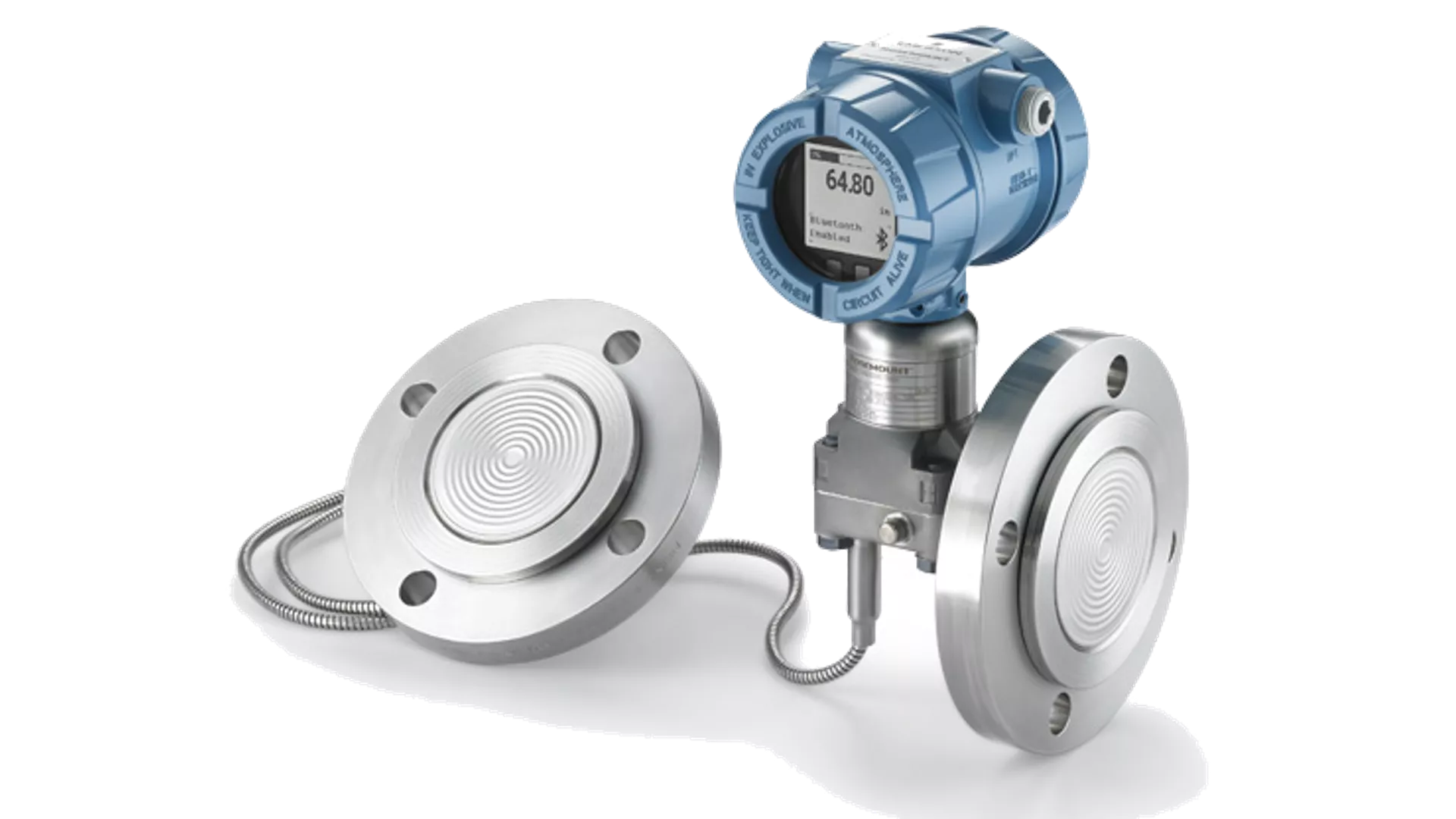

특정 응용 분야에 맞게 압력 트랜스미터를 선택해야 합니다. 따라서 측정 유형, 압력 범위, 정확도, 소재 호환성 및 장착 고려사항 등의 응용 분야 요구사항을 고려해야 합니다. 다른 압력 트랜스미터는 이러한 고려사항에 대해 다른 옵션을 제공할 수 있습니다. DP 레벨 사이징 & 선택 도구와 DP 유량 사이징 & 선택 도구 등의 도구를 통해 적절한 트랜스미터 선택을 지원할 수 있습니다. ​

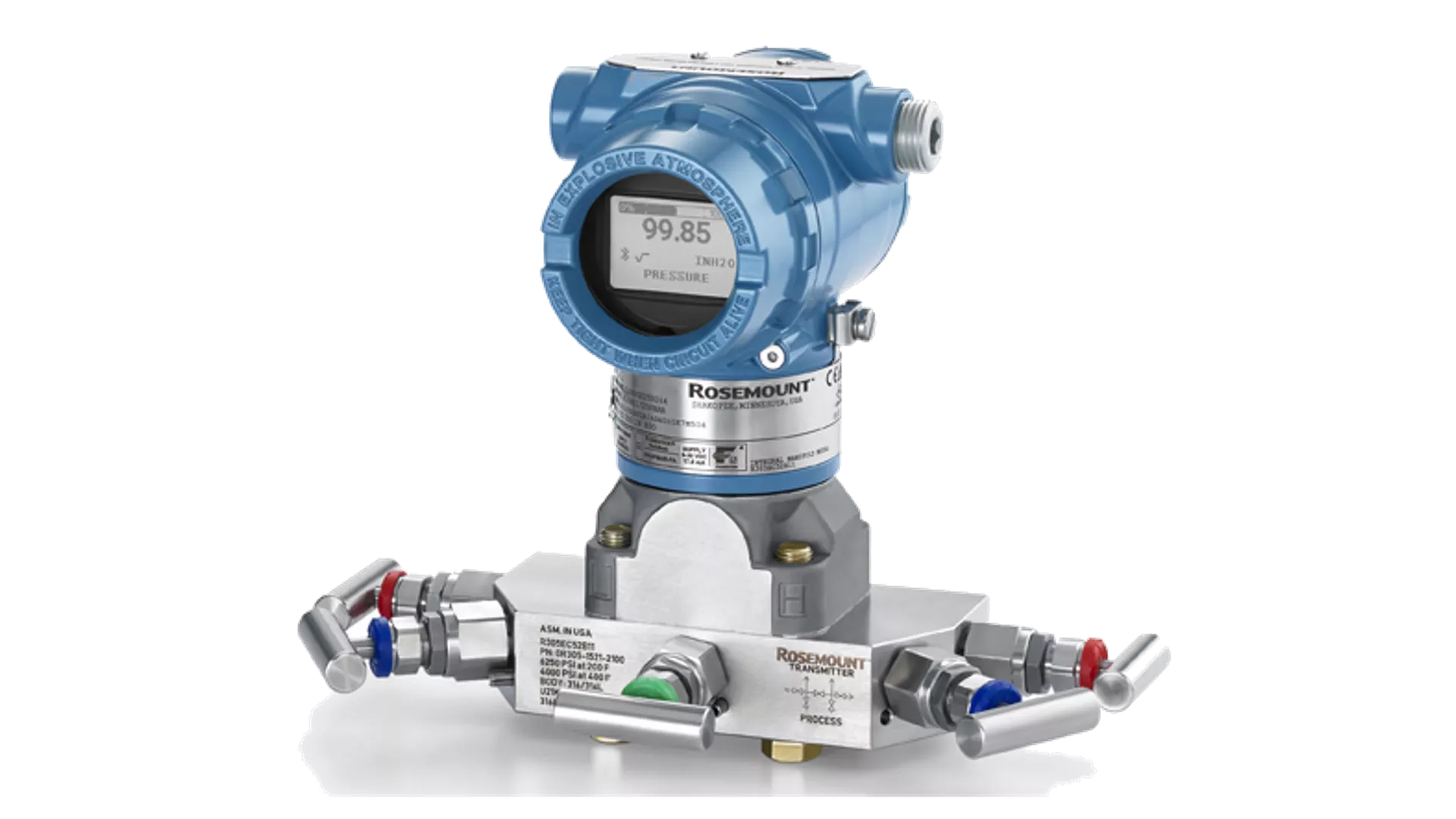

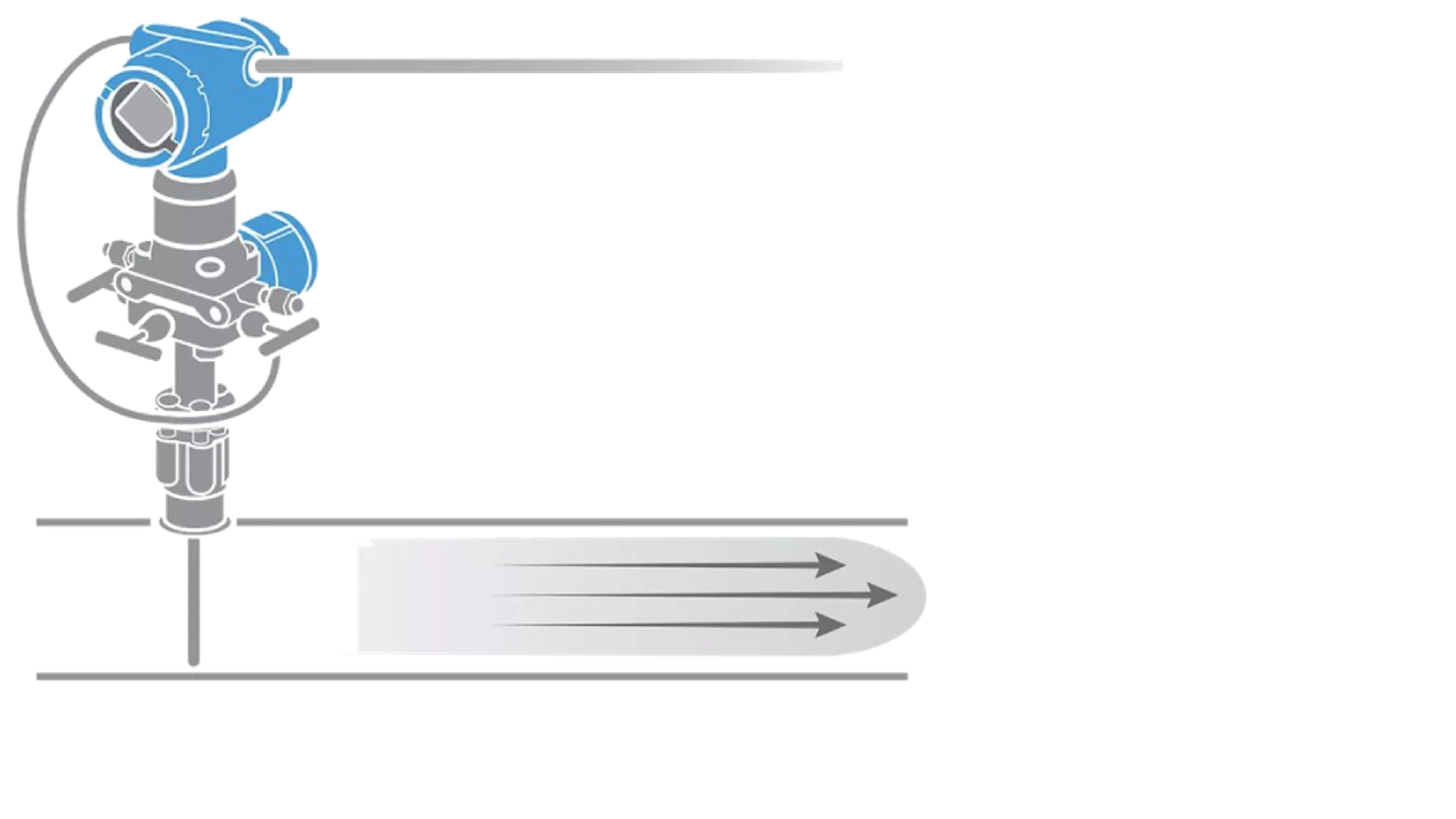

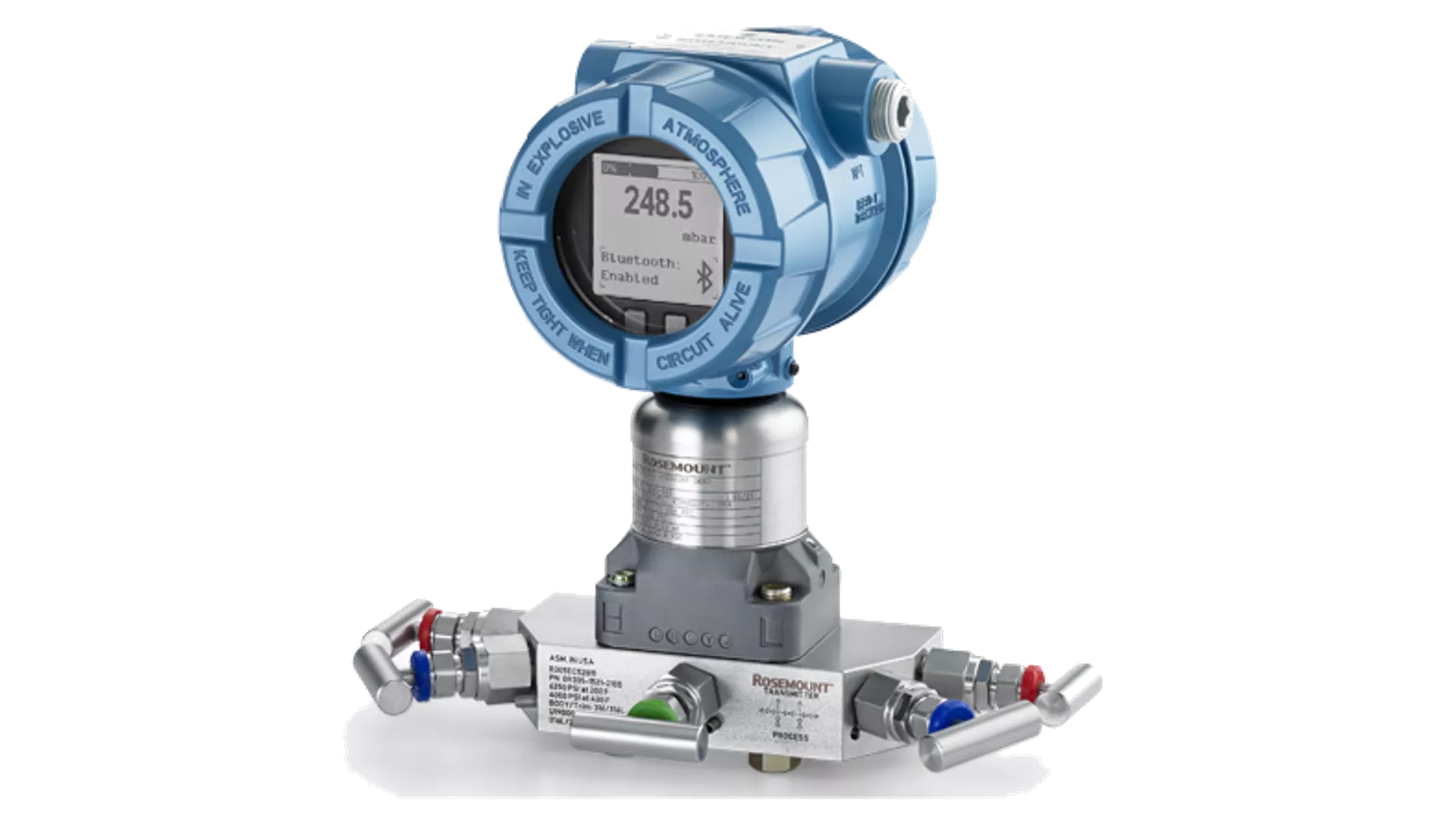

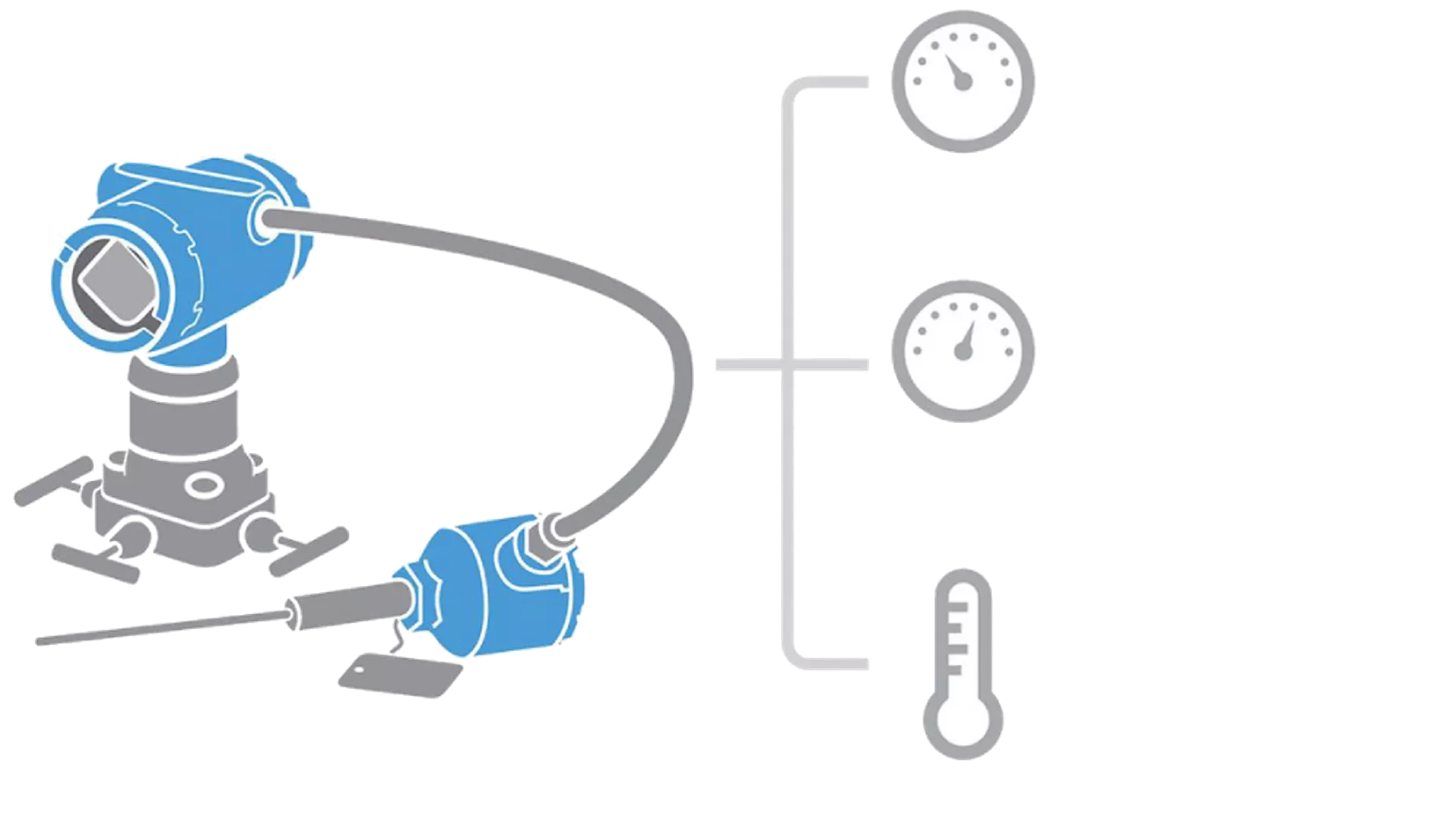

압력 트랜스미터는 여러 가지 '유형' 범주로 분류할 수 있지만 가장 일반적인 것은 압력 측정 유형에 따라 다릅니다. 측정 유형은 어떤 유형의 압력 측정을 수행 중이며, 그 옵션은 절대압(진공 기준), 게이지압(대기에 대한 기준) 또는 차압(두 공정 압력 간의 차이)입니다. 또한 이러한 압력 측정 유형 중 하나 이상을 측정할 수 있는 다변수 측정 유형 트랜스미터와 온도와 같은 추가 측정도 있습니다.​

압력 트랜스미터는 종종 특정 응용 분야에 지정되며, 압력 범위, 압력 측정 유형, 구성 소재 및 출력과 같은 요소가 고려해야 할 핵심 요소입니다. 일반적으로, 게이지압을 측정하고, SST 습식 소재를 가지며, 4~20mA HART 출력 신호를 활용하는 압력 트랜스미터가 가장 일반적이지만, 모든 응용 분야를 수용하기 위해 사용할 수 있는 다양한 옵션이 있습니다.​

압력 트랜스미터 보정에는 알려진 정확한 압력을 트랜스미터에 적용하고 트랜스미터 압력 출력을 알려진 적용된 압력과 비교하는 것이 포함됩니다. 해당 값 사이의 차이가 원하는 공차를 벗어나는 경우, 트랜스미터에 센서 트림을 적용하여 차이를 정정하십시오. 차이가 원하는 공차 범위 내에 있는 경우 센서 트림이 필요하지 않으면 교정 검증으로 간주됩니다.

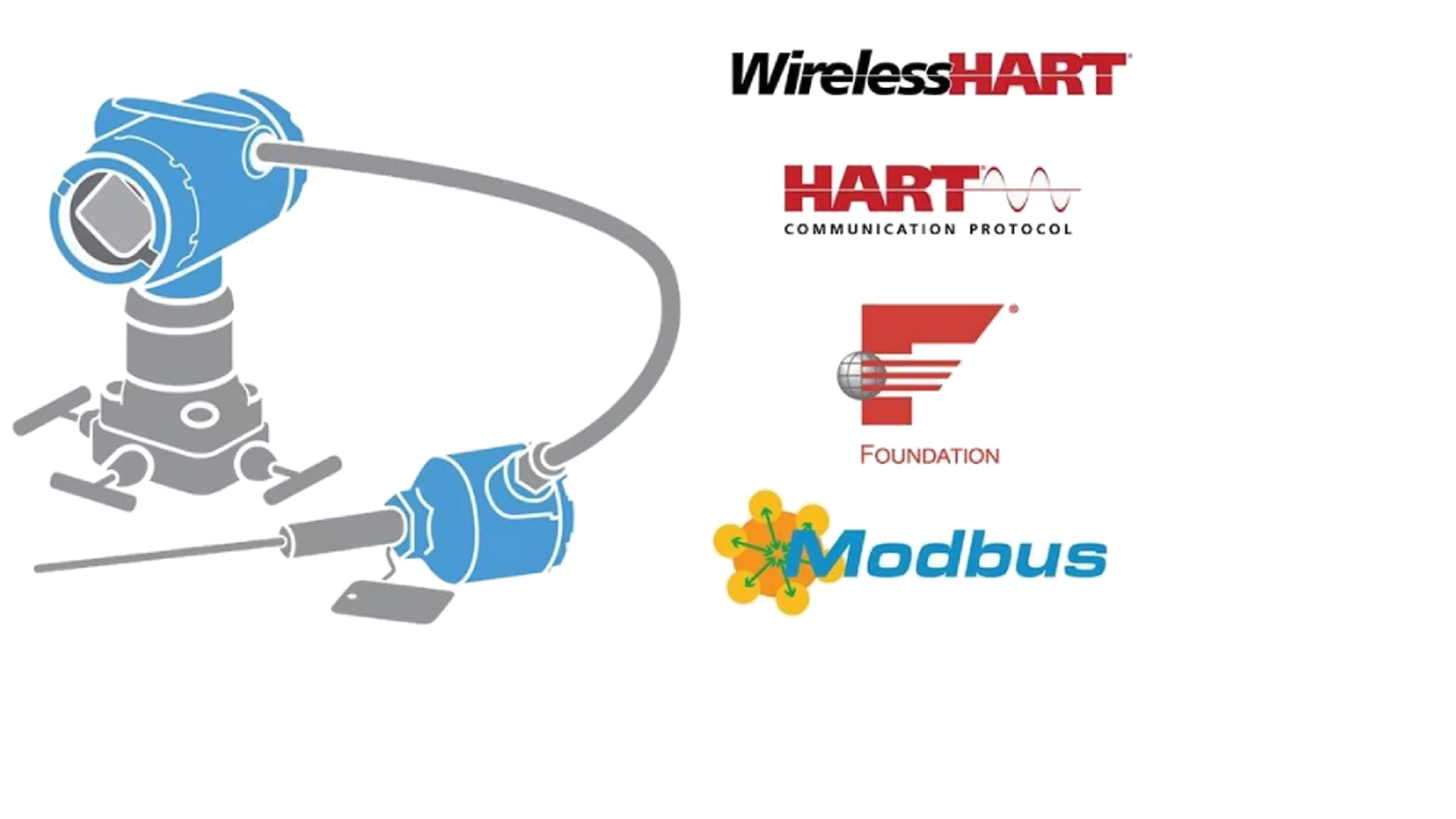

압력 트랜스미터와 압력 트랜스듀서는 매우 유사한 장치이지만 출력하는 최종 전기 신호에서는 다릅니다. 압력 트랜스듀서는 압력 센서 측정을 선형화 및 온도 보상이 부족한 간단한 전압 신호로 변환합니다. 압력 트랜스미터는 전기 신호를 보상, 선형화 및 증폭하고 아날로그 4~20mA 또는 디지털 커뮤니케이션 프로토콜과 같은 일반적인 신호 유형으로 출력하여 한 단계 더 나아갑니다.​

무선 압력 트랜스미터는 배선을 제거하여 원거리 모니터링을 단순화할 수 있으며, 이를 통해 설치 비용과 복잡성을 줄이는 동시에 위험하거나 접근하기 어려운 위치에 배치할 수 있습니다. 무선 압력 트랜스미터는 원격 시스템을 통해 압력 데이터를 지속적으로 실시간 제공함으로써, 운전 상태에 대한 가시성을 향상시키고 누출이나 예기치 않은 압력 변화와 같은 문제에 더욱 신속하게 대응할 수 있도록 합니다. 무선 압력 트랜스미터의 유연성 덕분에 운영자는 인프라를 재설계하지 않고도 필요에 따라 측정 포인트를 추가하거나 재배치할 수 있습니다. 물리적 연결이 적을수록 고장 지점이 적어서 유지 관리 요구사항을 줄이고 보다 안정적인 작동을 지원할 수 있습니다. 무선 압력 트랜스미터는 전반적으로 모니터링 범위를 확대하고, 현장 점검 횟수를 줄여 안전성을 향상시키며, 보다 선제적이고 데이터 기반의 유지보수 전략을 구현할 수 있도록 지원합니다.​

무선 압력 트랜스미터는 설치 비용 측면에서 유선 시스템보다 뚜렷한 장점을 제공합니다. 케이블과 전선관 설치는 물론 광범위한 배선 작업이 필요하지 않아 초기 구축 비용을 크게 절감할 수 있기 때문입니다. 유선 시스템은 안정적이지만 상당한 인프라와 긴 설치 시간이 필요하므로 배포 중 전체 비용이 높아지고 중단이 발생하는 경우가 많습니다. 데이터 보안 측면에서 유선 시스템은 물리적인 연결 방식을 사용하기 때문에 전통적으로 더 안전한 것으로 여겨져 왔습니다. 그러나 오늘날의 무선 압력 트랜스미터는 암호화 기능과 다계층 보안 방식을 갖춘 산업용 통신 프로토콜을 사용하므로, 적절하게 구성할 경우 안전하고 신뢰성 있는 통신을 제공합니다. 배터리 수명 측면에서 유선 압력 트랜스미터는 지속적으로 전원을 공급받는다는 장점이 있는 반면, 무선 압력 트랜스미터는 내부 전원을 사용합니다. 저전력 설계 기술의 발전으로 이제 무선 압력 트랜스미터는 배터리 한 개만으로도 수년간 작동할 수 있게 되었으며, 이를 통해 장기간의 원격 모니터링에도 실용적으로 활용할 수 있습니다. 전반적으로 무선 솔루션은 지속적인 전력을 유연성과 비용 절감을 위해 절충하는 동시에 대부분의 모니터링 애플리케이션에서 보안 및 성능 모두에서 유선 시스템과의 격차를 좁히고 있습니다.​

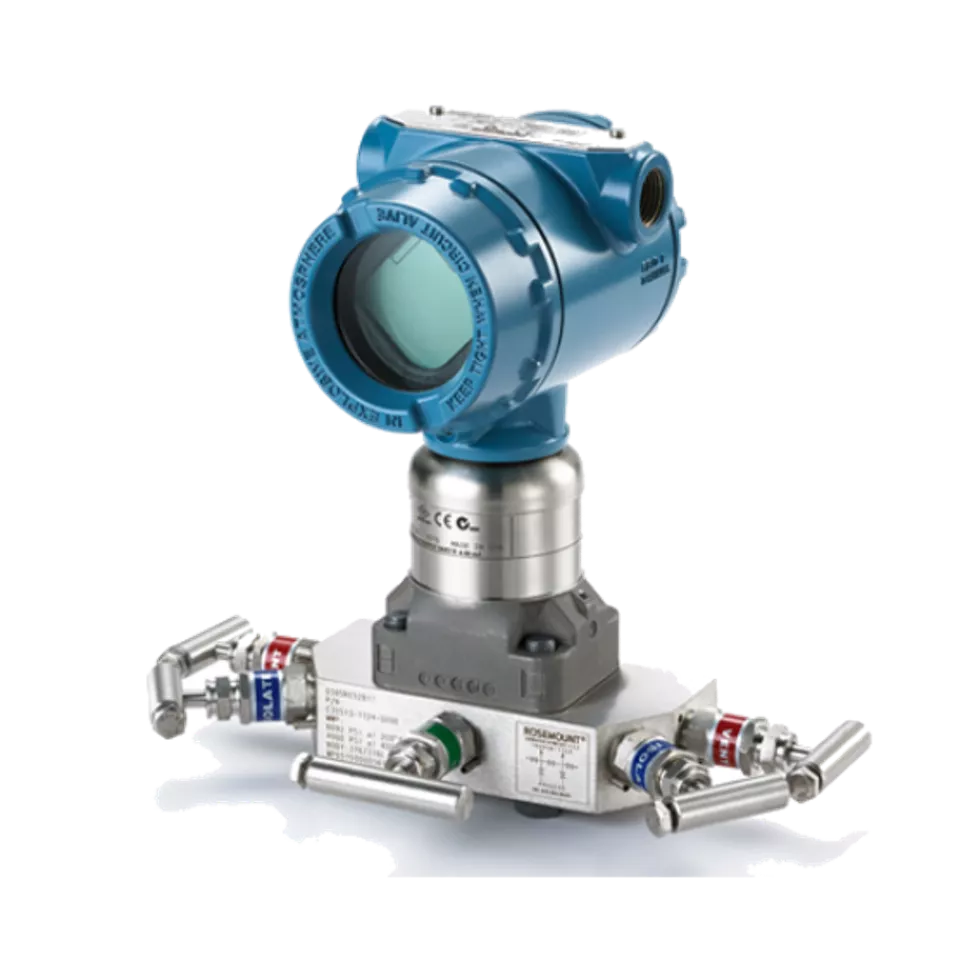

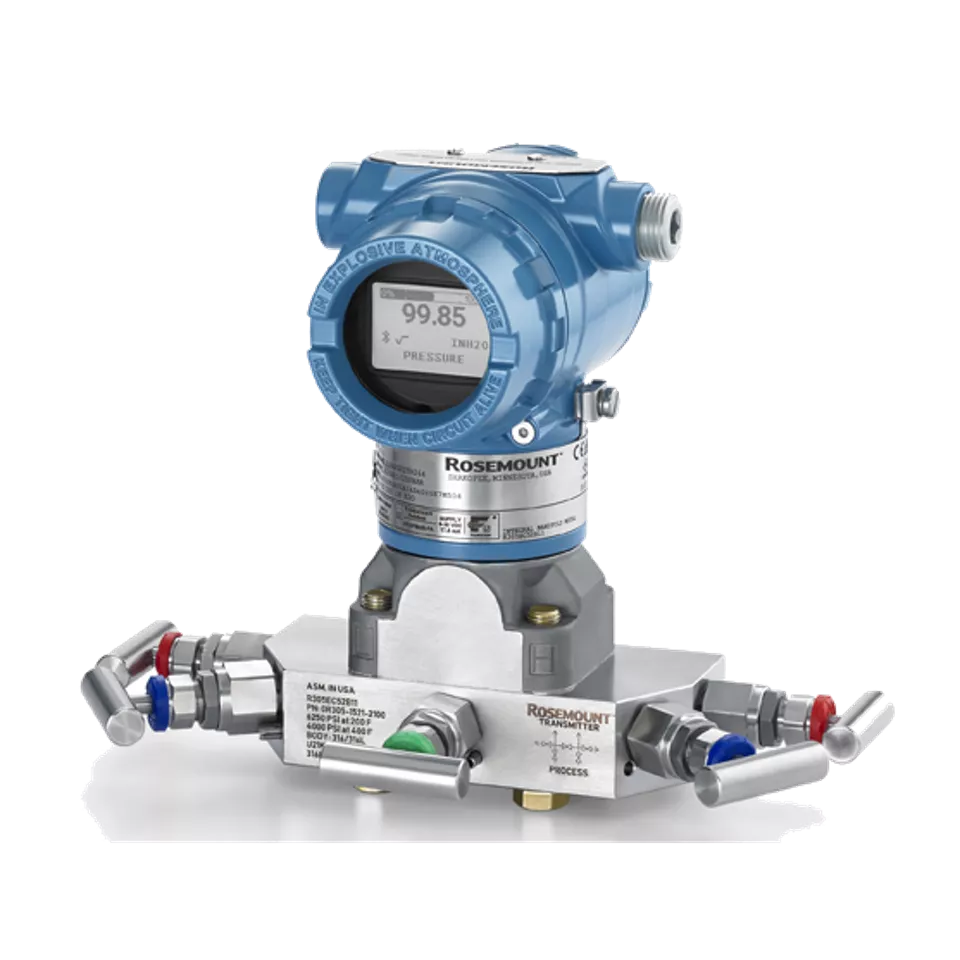

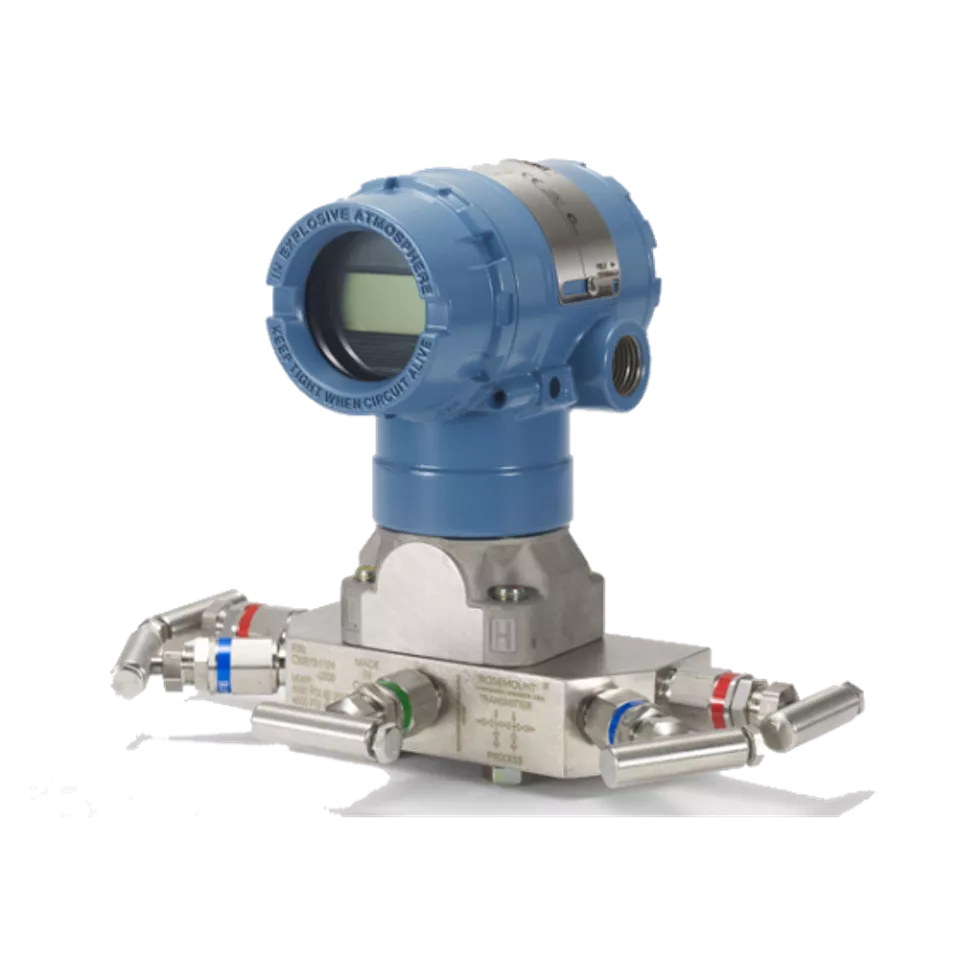

Rosemount 3051S 무선 압력 트랜스미터는 가장 강력한 무선 기능을 제공하고 WirelessHART® 통신을 지원합니다. Rosemount 3051S의 확장 가능한 플랫폼은 무선 통신, 진단 기능, 높은 성능 및 장기적인 안정성을 통합하면서도, 원격지나 접근이 어려운 장소에도 유연하게 설치할 수 있는 기능을 제공합니다. 다용도성으로 인해 광범위한 공정 측정 요구에 적합합니다. Rosemount 3051 무선 압력 트랜스미터 및 Rosemount 2051 무선 압력 트랜스미터도 입증된 압력 측정과 무선 기능을 결합하여 신뢰할 수 있는 WirelessHART® 통신을 제공합니다. 1분 이상의 업데이트 비율이 필요한 응용 분야의 경우 Rosemount 무선 압력 게이지도 사용할 수 있어 안정적이고 효율적인 모니터링 솔루션을 제공합니다.​

무선 압력 트랜스미터 네트워크의 지속적인 유지 비용은 주로 배터리 교체, 교정 및 현장 인력에 의해 좌우됩니다. 가장 큰 비용 동인은 일반적으로 배터리 관리입니다. 대부분의 무선 압력 트랜스미터는 일체형 파워 모듈에 의존하며, 업데이트 비율 및 사용량에 따라 장치 수명 동안 배터리를 여러 번 교체해야 할 수도 있습니다. 정기적인 교정 및 검증은 측정 정확도를 유지하기 위해 인건비 및 서비스 비용을 추가합니다. 하지만 Rosemount 3051S 압력 트랜스미터와 같이 진단 기능이 내장된 오늘날의 무선 압력 트랜스미터와 검증 도구를 사용하면 전체 교정이 필요한 빈도를 줄여 유지보수를 고정된 일정이 아닌 상태 기반 점검으로 전환할 수 있습니다. 또한 게이트웨이, 소프트웨어 및 연결성을 유지하는 데 드는 소규모 비용과, 특히 원격 또는 위험 지역에서 기술자의 사이트 방문 시간과 관련된 비용도 있습니다.​
