Rosemount™ MultiVariable™ 기술로 상거래 정확도를 개선한 가스 공급업체

고객

대만 화학 산업에 가스 및 가스 취급 장비의 주요 공급업체​

응용 분야

가스 유량 계측

과제

대만의 광범위한 산업 기반은 벌크 스테이션 또는 현장의 가스 처리 장비를 통해 가스를 공급해야 합니다. 이러한 가스는 가스 공급업체의 고객 운영에 매우 중요하며, 많은 고객들이 공정을 제어하고 사용하는 가스량을 계량하기 위해 정확한 유량계가 필요합니다.

이 업계에서 가장 중요한 관심사는 청구의 정확성입니다. 기타 우려 사항으로는 신뢰성, 안전성 및 가동 시간이 포함됩니다. 이 가스 공급업체는 과거에 열적 질량 유량계, 터빈 미터 및 회전 미터를 포함하되 이에 국한되지 않고 다양한 유량 계측 기술을 완전히 만족하지 못한 채 사용했습니다. 가스 유량 계측이 어렵습니다. 작은 라인 사이즈 응용 분야는 배관 내경(ID) 불확실성 및 오리피스 플레이트 오정렬로 인해 유량 오류가 발생하기 쉽습니다. 또한 다양한 압력 및 온도와 낮은 유량은 추가적인 문제를 야기합니다. 압력 및 온도 변화는 모든 유량 방정식 매개변수(유량 계수, 접근 속도, 가스 팽창 계수, 보어 직경, 차압 및 밀도)에 영향을 미칩니다.





솔루션

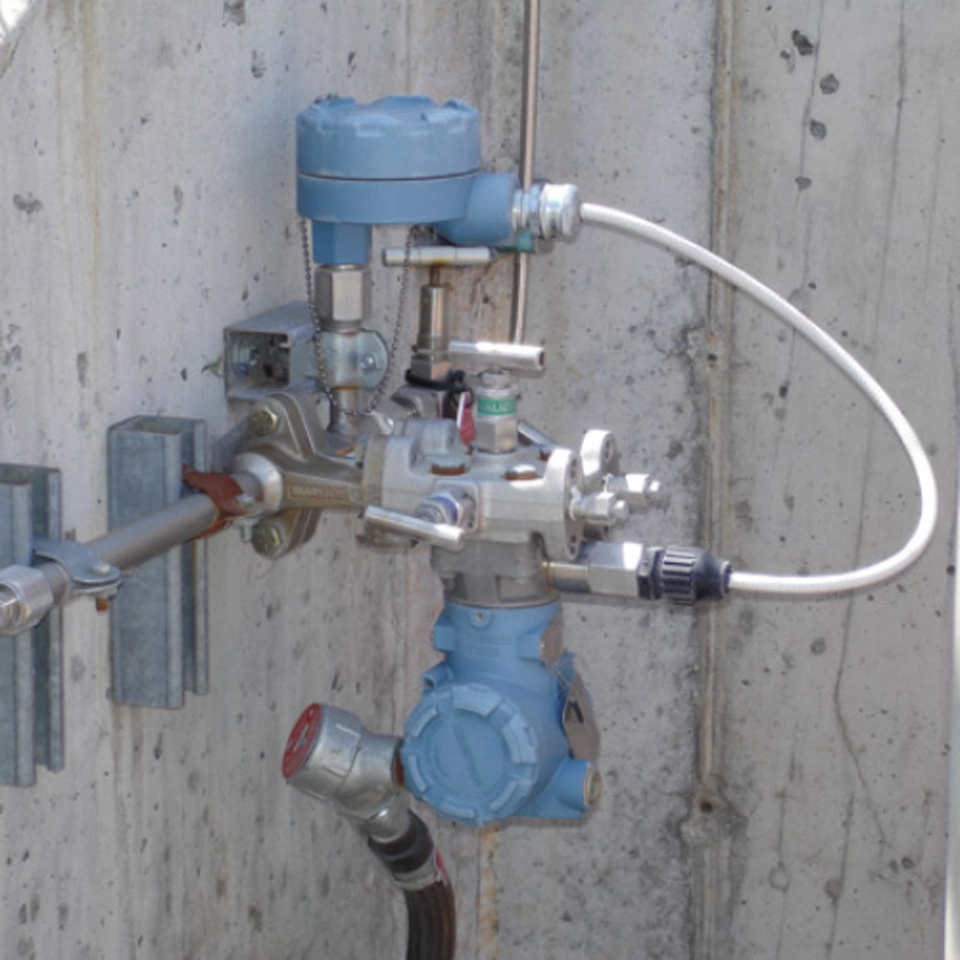

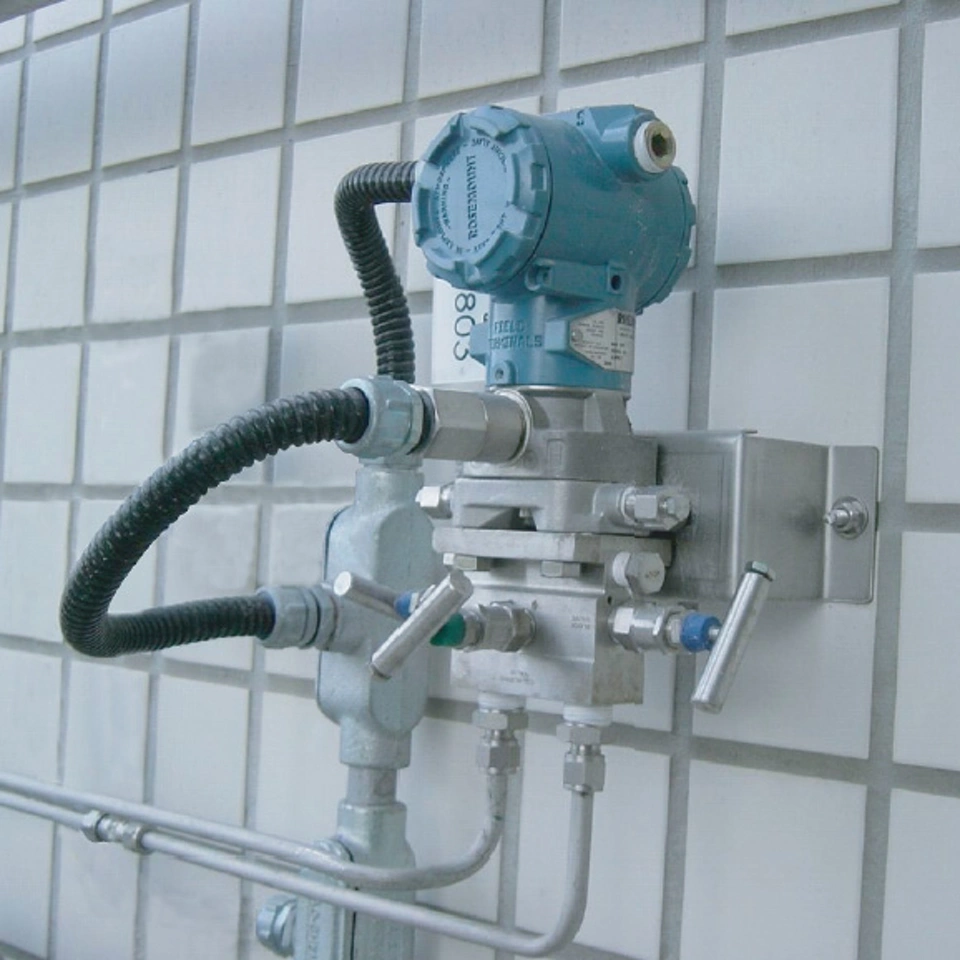

Emerson 엔지니어는 가스 공급업체에 Rosemount™ 3051S MultiVariable 유량계의 오리피스 플레이트를 포함하는 매우 신뢰할 수 있는 솔루션을 제공했습니다. 이 유량계 솔루션은 Rosemount 1195 일체형 오리피스 Primary Element와 Rosemount MultiVariable 트랜스미터를 결합하여 완전히 조립되고 즉시 설치 가능한 유량계를 제공함으로써 비용을 절감하고 설치를 간소화합니다.

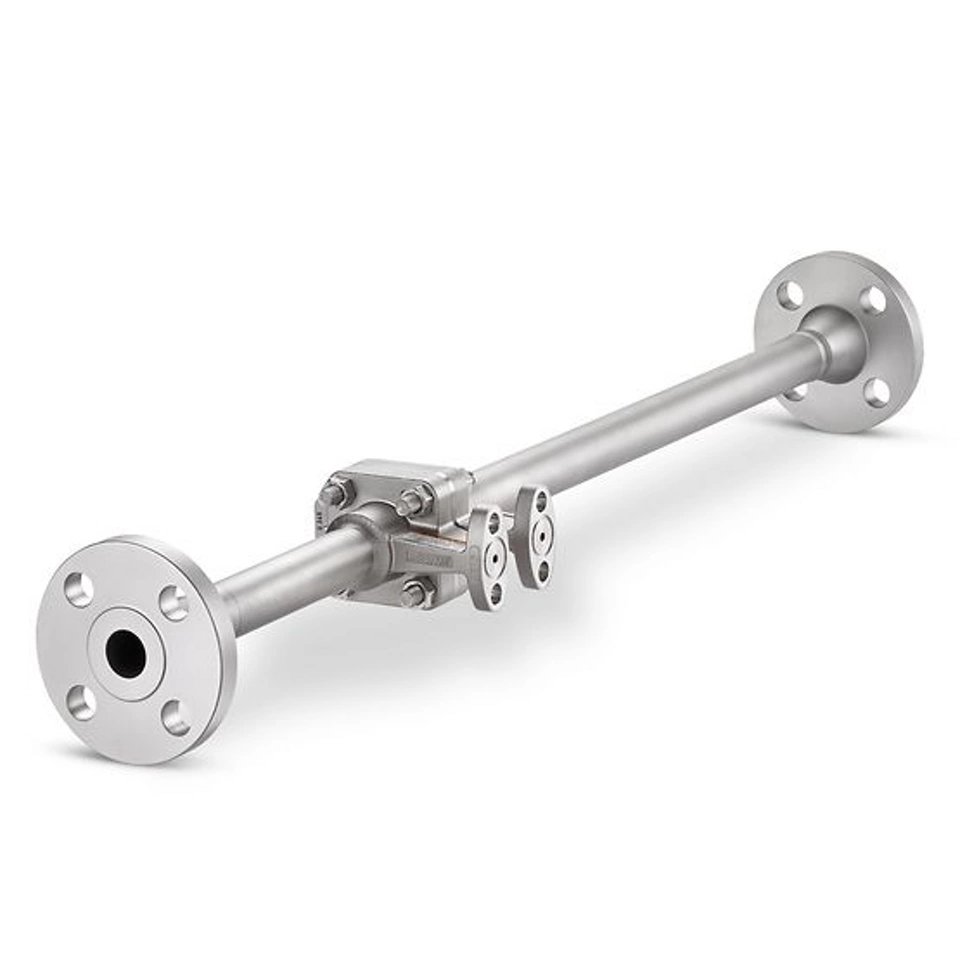

오리피스 기술은 공급업체와 고객 모두가 동의할 수 있는 잘 확립된 표준으로 입증되었습니다. 이 기술은 신뢰할 수 있어 가동 시간과 안전성을 높입니다. 낮은 유동 속도와 작은 라인 사이즈로 인해 Rosemount 1195 일체형 오리피스 Primary Element가 제공되었습니다. 일체형 오리피스의 정밀하게 가공된 본체는 ID 불확실성을 줄여줍니다. 또한, 셀프 센터링 설계로 플레이트 정렬 불량이 제거됩니다.

MultiVariable 트랜스미터는 공정 압력, 온도 및 차압을 동시에 측정하며 완전히 보상된 질량 유량을 '실시간' 동적으로 계산합니다. 완전히 보상된 질량 유량은 압력 및 온도 변화로 인한 기존의 DP 유량 불확실성의 원인을 줄여줍니다.

MultiVariable 유량계는 14:1 유량 턴다운에서 ±0.9%의 전례 없는 질량 유량 정확도를 제공합니다. 가스 공급업체의 경우, 이러한 성능은 변동성이 감소하고 신뢰성과 안전성이 향상됨을 의미합니다.

가스 공급업체 직원은 PC 기반의 엔지니어링 지원 소프트웨어 패키지와 휴대용 HART® 커뮤니케이터를 사용하여 MultiVariable 트랜스미터를 구성했습니다. 구성 소프트웨어 패키지에는 물리적 속성 데이터베이스가 내장되어 있어 구성이 빠르고 쉬웠습니다.

가스 공급업체의 엔지니어들은 청구의 정확성이 향상되고 신뢰성, 안전성, 가동 시간이 증가한 결과에 깊은 인상을 받았습니다. Rosemount MultiVariable 트랜스미터는 설치가 간편할 뿐만 아니라 고객에게 정확한 청구를 보장했습니다.
