TFC 사는 Rosemount™ 무선 압력 게이지를 사용하여 폐수 처리 시설에서 유독 가스 방출을 방지합니다.​

고객

Toray Fine Chemicals, 치바, 일본

적용 공정

송풍기 토출 압력의 지속적인 모니터링

개선 과제

치바에 있는 Toray Fine Chemicals(TFC)는 일본에서 DMSO(디메틸설폭사이드)와 폴리설파이드 폴리머를 생산하는 유일한 공장이며, 아크릴 폴리머도 생산합니다.

공장의 제조 공정에서 배출되는 폐수는 폐수 처리 시설에서 생물학적으로 처리된 후 공공 수역으로 방류됩니다. 폐수 처리 공정에서 사용되는 일반적인 송풍기는 폭기 탱크로 산소를 보내는 폭기 송풍기입니다. TFC 사에서는 일반 폭기조 이외의 생물학적 처리 장비에도 6개의 송풍기를 사용합니다.

작동 회로에서 모니터링 시스템으로 전달되는 신호(ON/OFF)를 사용하여 6개의 송풍기의 작동 상태를 지속적으로 모니터링합니다. 폭기 송풍기와 마찬가지로 송풍기가 멈추면 산소 공급이 중단됩니다. 산소 공급이 중단되면 폐액 슬러지 처리 공정이 혐기성 상태가 되어 독성 황화수소와 인이 발생합니다. 따라서 어떤 원인으로 송풍기가 비정상적으로 멈추면 독성 물질의 방출을 방지하기 위해 즉시 산소 공급을 복구하는 것이 중요합니다.

폭기 송풍기의 경우, 펌프의 작동, 모니터링 및 폭기탱크 내 용존산소의 추세 관리를 통해 송풍기의 오작동을 조기에 감지할 수 있습니다. 그러나 이 생물학적 처리 시설의 6개 송풍기는 직원이 현장에서 점검을 해야만 작동 상태를 확인할 수 있어 오작동을 감지하기 어렵습니다.

다음과 같은 지속적인 모니터링 방법은 벨트 파손 및 벨트 분리로 인한 송풍기 오작동을 감지하는 데 도움이 됩니다.

• 부하 전류(전력) 모니터링
• 송풍기 토출 유량 모니터링
• 송풍기 토출 압력 모니터링

부하 전류를 모니터링하려면 출력을 작업자 스테이션으로 다시 전송하기 위해 기존 제어 패널에 새로운 측정 장비를 추가하는 등 상당한 재작업이 필요합니다. 송풍기 토출 유량을 모니터링하려면 직경이 큰 토출 배관에 유량계를 설치하는 대규모 공사가 필요합니다. 반면 기존 압력 게이지의 프로세스 연결부를 사용해 송풍기 토출 압력을 지속적으로 모니터링하는 것은 실용적인 방법입니다.

솔루션

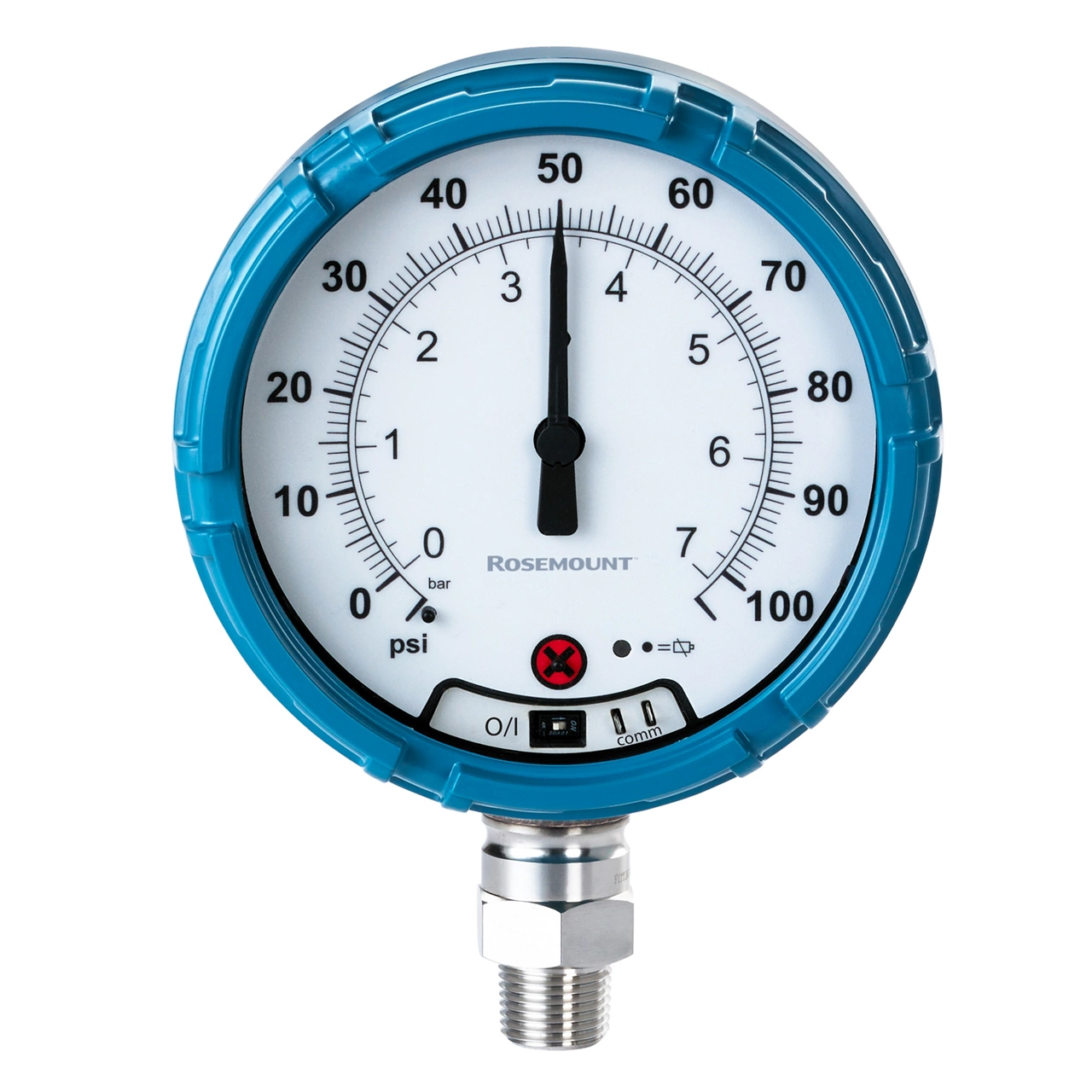

TFC사는 송풍기의 토출 압력을 측정하기 위해 기존의 기계식 압력 게이지를 대체하는 Rosemount™ 무선 압력 게이지를 설치했습니다. 기존에는 송풍기의 ON/OFF 상태만 모니터링하거나 벨트의 이탈 또는 파손 여부를 육안으로 확인하는 주기적인 현장 점검에 의존했기 때문에 오작동을 감지하기 어려웠습니다. 2대의 Rosemount 무선 압력 게이지를 사용하여 현장 점검 횟수를 최소화하면서 작업자 스테이션에서 토출 압력을 지속적으로 모니터링할 수 있게 되었고, 송풍기 오작동도 조기에 감지할 수 있게 되었습니다.

송풍기 토출 압력의 지속적인 모니터링과 추세를 통해 TFC사는 이제 생물학적 처리 시설에 산소 공급에 영향을 미칠 수 있는 송풍기 오작동을 조기에 감지하여 유독 가스 발생을 방지할 수 있습니다. 송풍기 토출 압력 추세 분석을 통해 멤브레인 막힘 문제를 감지하고 확인할 수도 있습니다. Rosemount 무선 압력 게이지는 현장에서 입증된 압전 저항 센서 기술을 활용하여 신뢰할 수 있는 압력 판독값을 제공합니다. 대형 4.5인치 게이지 표시부는 현장에서 쉽게 확인할 수 있습니다.

총 계기 및 설치 비용은 아날로그/유선 계기와 비교했을 때 약 50% 절감되었습니다. 현장 점검을 위한 추가적인 기계식 게이지는 필요하지 않았습니다. 또한 송풍기의 높은 진동으로 인한 기계식 게이지 고장이 더 이상 발생하지 않아 측정 신뢰성이 높아졌으며 유지보수도 필요하지 않았습니다.
