석유 및 가스 시설은 Rosemount 압력 트랜스미터로 패널 비용을 $290,000 절감

고객

석유 및 가스 시설, 미국 남부

적용 공정

패널 설치용 압력 트랜스미터가 필요한 웰헤드 제어, 화학물질 주입 및 비상 정지(ESD) 시스템 애플리케이션

개선 과제

미국 남부의 한 석유 및 가스 시설은 패널의 무게, 크기 및 전체 비용을 최소화할 수 있는 소형 패키지의 압력 트랜스미터가 필요했습니다. 기존 스타일의 압력 트랜스미터에는 웰헤드 제어 패널, 화학물질 주입 스키드 및 유압 동력 장치와 같은 응용 분야에서 설치를 최적화하는 데 필요한 폼 팩터가 부족합니다.

기존 스타일의 압력 트랜스미터를 사용하면 무게가 증가할 뿐만 아니라 헤드에 접근하고 덮개를 제거하며 도관을 설치하기 위해 훨씬 더 많은 "작업 가능한" 공간이 필요합니다. 대부분의 설치는 이러한 작업을 수행하려면 압력 트랜스미터 주변에 1피트 반의 추가 공간이 필요하며, 이로 인해 패널의 높이와 깊이 치수가 3배로 증가할 수 있습니다.

솔루션

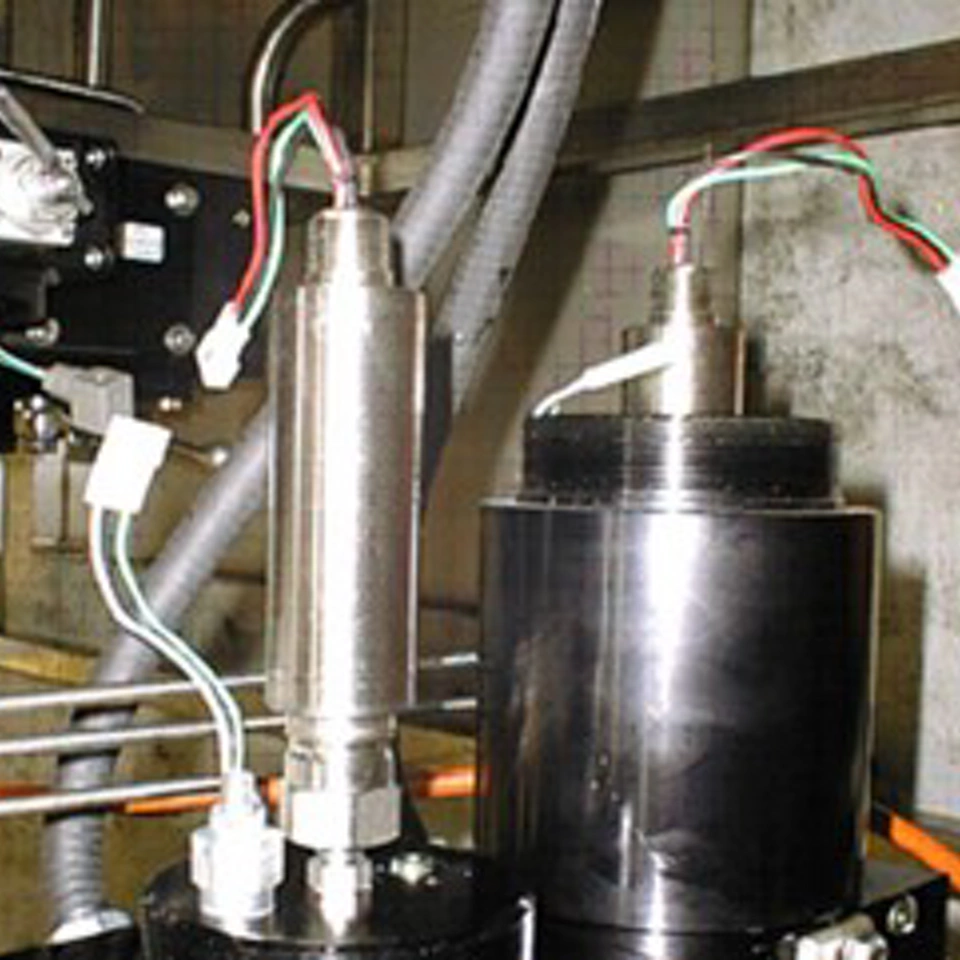

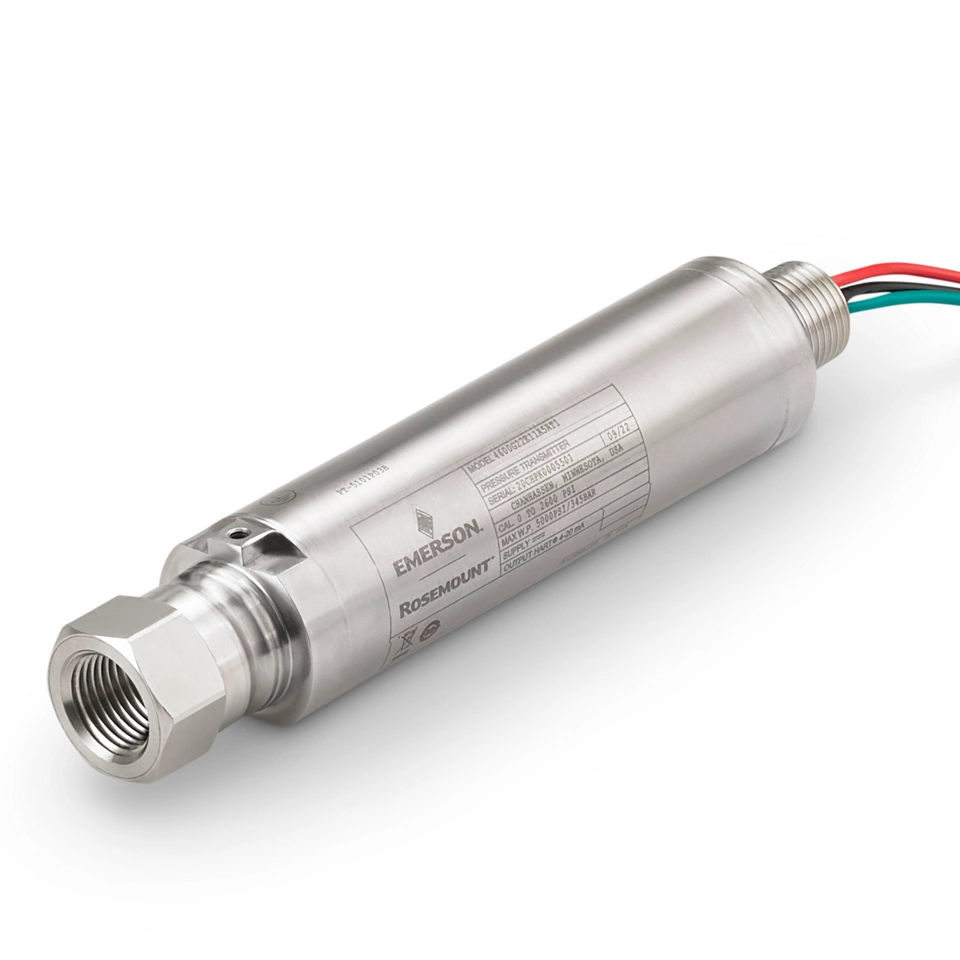

제어 패널의 응용 분야 요구 사항에 맞게 특별히 설계된 Rosemount 4600 압력 트랜스미터 는 패널의 무게, 크기 및 전체 비용을 최소화하는 소형 패키지를 제공합니다. 또한 Rosemount 4600 압력 트랜스미터 는 동급 최고의 성능, 안정성 및 신뢰성을 제공합니다.

Rosemount 4600 압력 트랜스미터의 컴팩트한 디자인으로 기존 스타일 트랜스미터 한 개와 동일한 공간에 세 개의 트랜스미터를 장착할 수 있습니다. 패널의 평균 높이는 약 8피트(2.4m)이며 패널에 설치된 압력 트랜스미터의 수에 따라 길이와 깊이가 달라집니다. 80개의 압력 트랜스미터가 포함된 패널을 기반으로 한 이 패널의 치수 및 비용은 다음과 같습니다(튜브, 브래킷 및 기타 장착 하드웨어 제외):

표 1을 참조하십시오.

솔루션

패널 트랜스미터를 사용하여 패널 비용 34% 절감을 실현했습니다. 스테인리스강 패널 비용만 해도 패널 트랜스미터를 사용하면 50% 절감되는 것으로 산정되었습니다.

대형 플랫폼 프로젝트에서 패널당 절감액이 $200,000로 증가합니다. 이 경우 패널이 너무 커지기 때문에 패널 크기를 확장할 수 없습니다. 패널당 약 $200,000의 비용으로 또 다른 패널을 추가해야 합니다. 석유 및 가스 시설은 Rosemount 4600 압력 트랜스미터를 사용하여 패널 비용 $290,000를 절감할 수 있었습니다.

벌크헤드에 직접 장착할 수 있는 일체형 도관 씰은 Rosemount 4600 압력 트랜스미터의 특징입니다. 이로 인해 추가 도관 및 도관 씰과 추가 장착 브래킷이 필요하지 않습니다.

표 2를 참조하십시오.

솔루션

패널 내 80개의 압력 트랜스미터를 기준으로 한 동일한 예를 고려하면, 도관 및 브래킷 비용을 절감하여 패널 비용을 추가로 $7,680 절감할 수 있습니다. 총 실현 절감액에는 총 패널 비용과 총 하드웨어 비용이 모두 포함되어 있어 패널당 $14,440를 절감하거나 패널당 52% 비용을 절감할 수 있습니다.

표 3을 참조하십시오.
