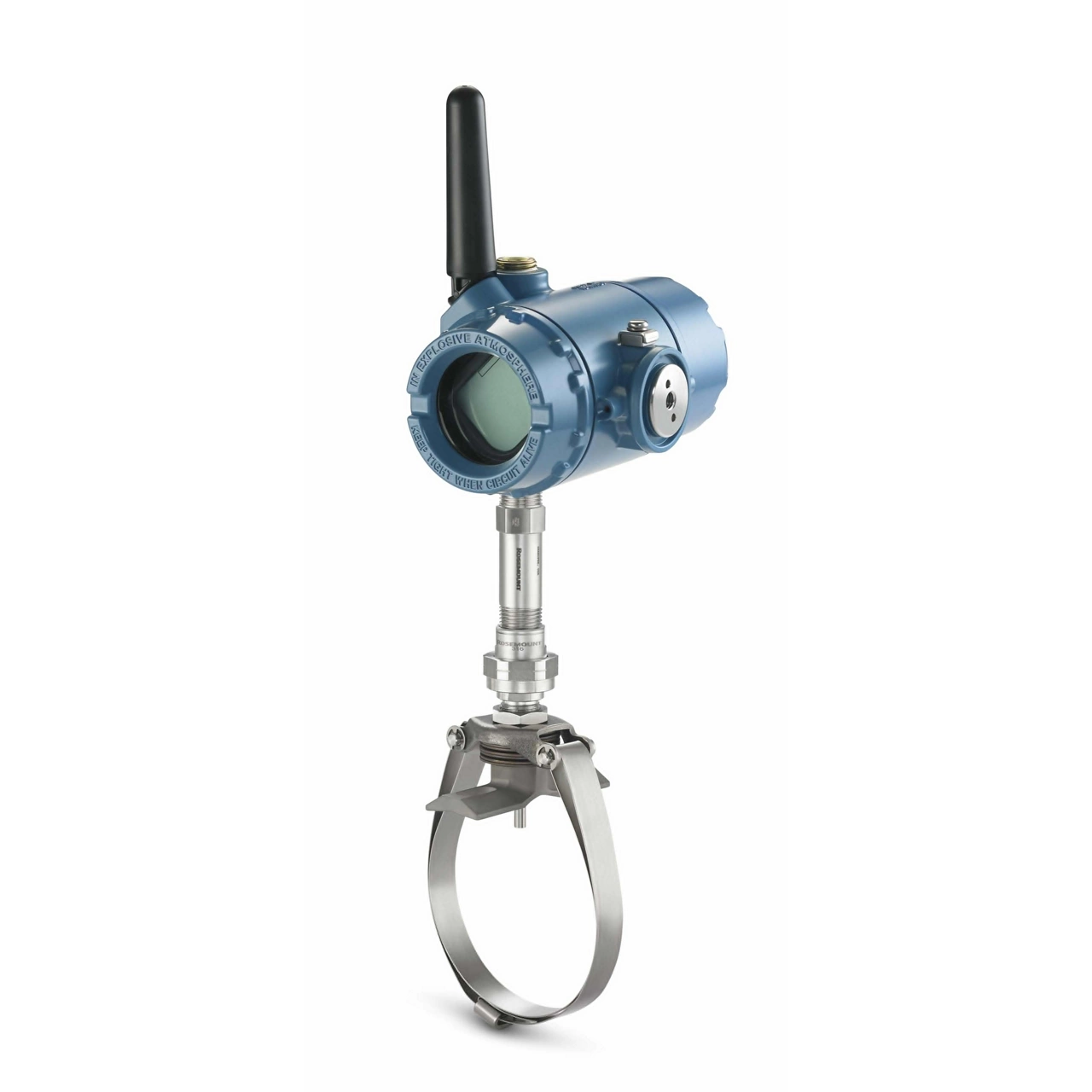

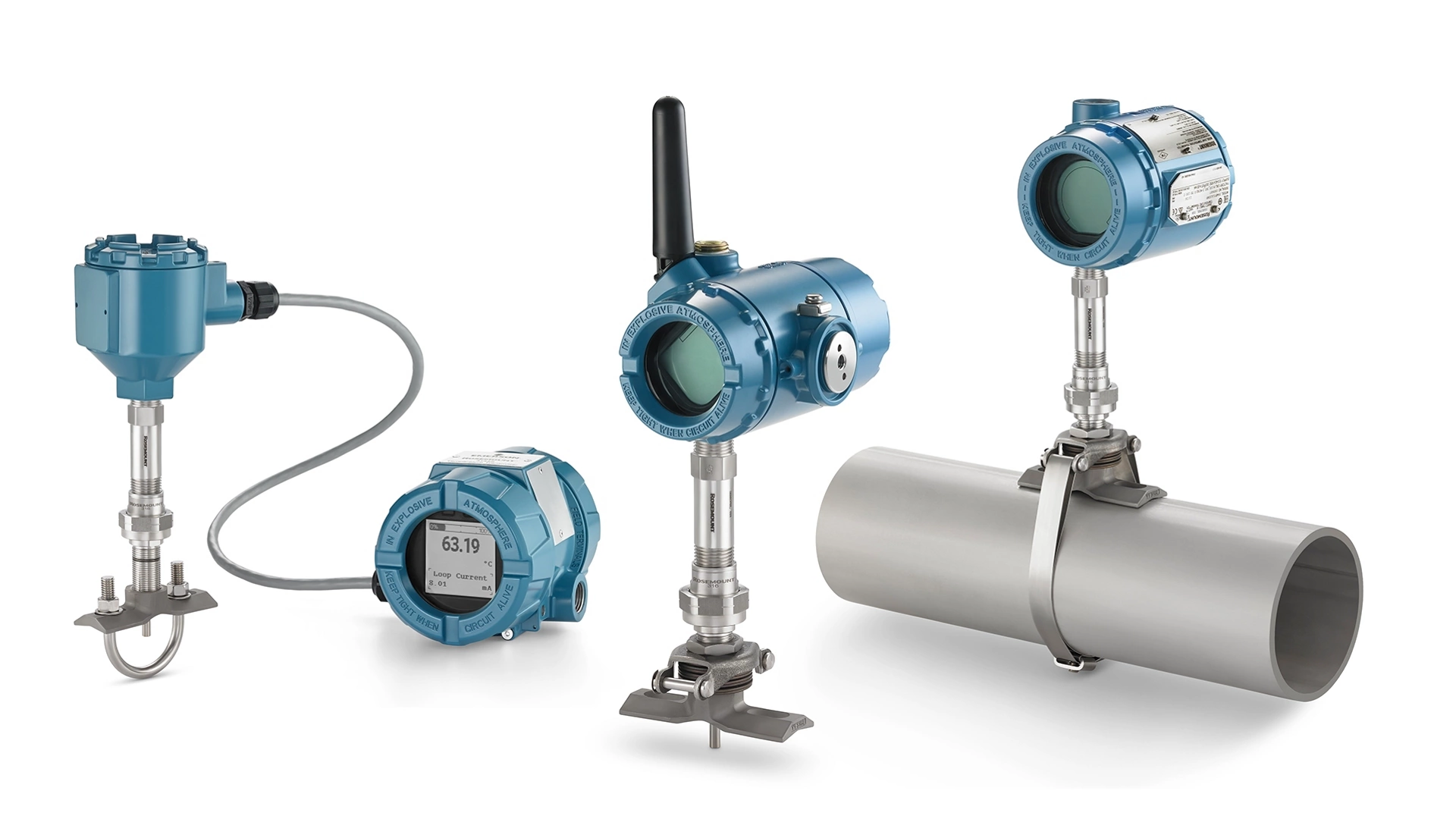

Rosemount™ X-well™ 기술

비침습적 측정 계기는 공정을 관통하지 않고도 공정 차단 장벽(예: 파이프 또는 용기) 내부의 상태를 측정할 수 있습니다.

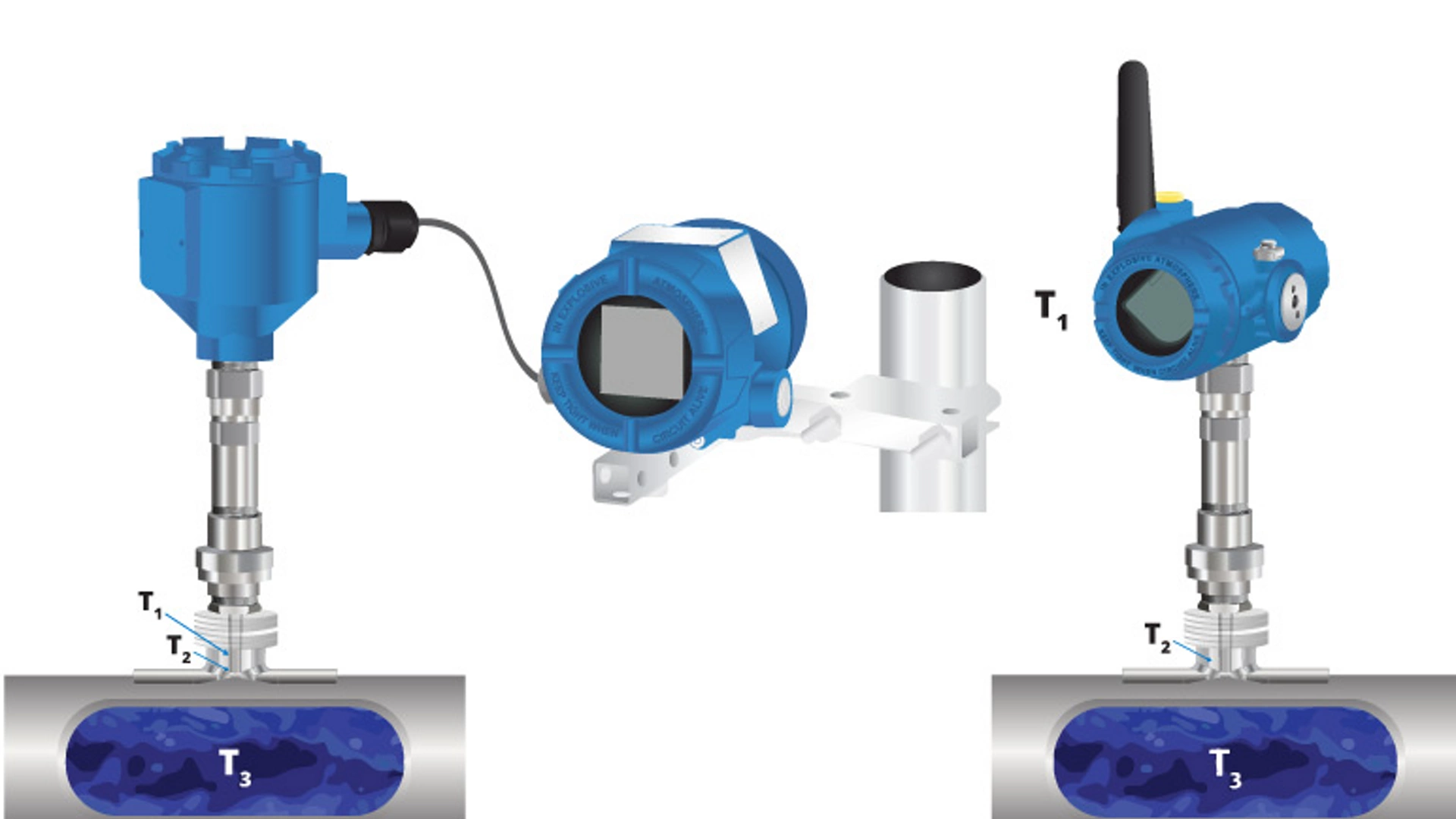

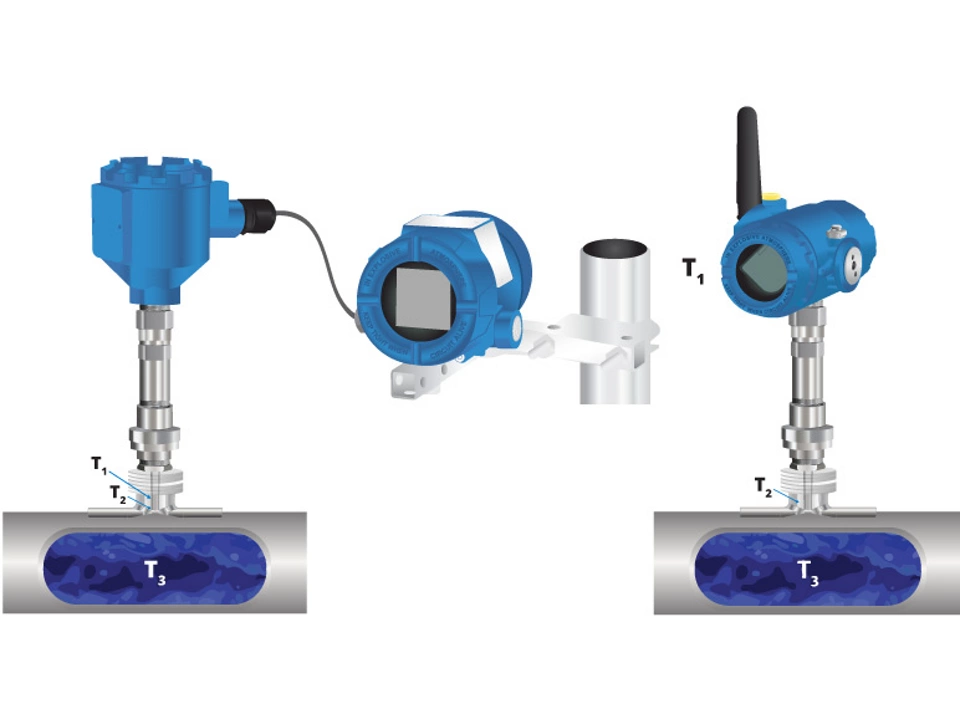

비침습적 공정 온도 측정에서는 파이프 표면과 2차 온도를 통합하여 열 전도 알고리즘을 통해 내부 공정 온도를 계산합니다. 이 계산에서는 이 계산은 어셈블리와 배관의 열전도 특성을 반영하여 신뢰성 있고 정확한 공정 온도 측정값을 고려합니다.

비침습적 공정 온도 측정은 2차 온도 측정 및 배관 특성을 사용하여 환경으로의 열 손실을 보상합니다.

적절하게 설치된 써모웰(Thermowell)은 가장 높은 정확도의 온도 측정을 제공하지만 공정에 침투해야 합니다. 잘못된 설치와 작은 라인 사이즈의 설치는 스템 전도 오류를 유발하고 궁극적으로 온도 측정의 전반적인 성능을 저하시킬 수 있습니다. 표준 표면 온도 측정을 통해 공정에 센서를 삽입할 필요가 없고, 작은 라인 크기가 설치 정확도에 미치는 영향을 줄여줍니다. 그러나, 표면 측정은 정확하거나 반복 가능한 공정 온도 측정을 제공하지 않습니다. Rosemount X-well 기술은 모든 라인 크기, 전도성 파이프 재질 및 주변 조건에서 정확하고 반복 가능한 공정 온도 측정을 제공합니다.

비침습적 공정 온도 측정에 영향을 미치는 주요 요소는 공정 온도와 주변 온도의 차이입니다. 차이가 클수록 불확실성은 커집니다.

정확도는 응용 분야에 따라 다릅니다. 비침습적 온도 측정은 중요하지 않은 제어 응용 분야에 고려할 수 있습니다.

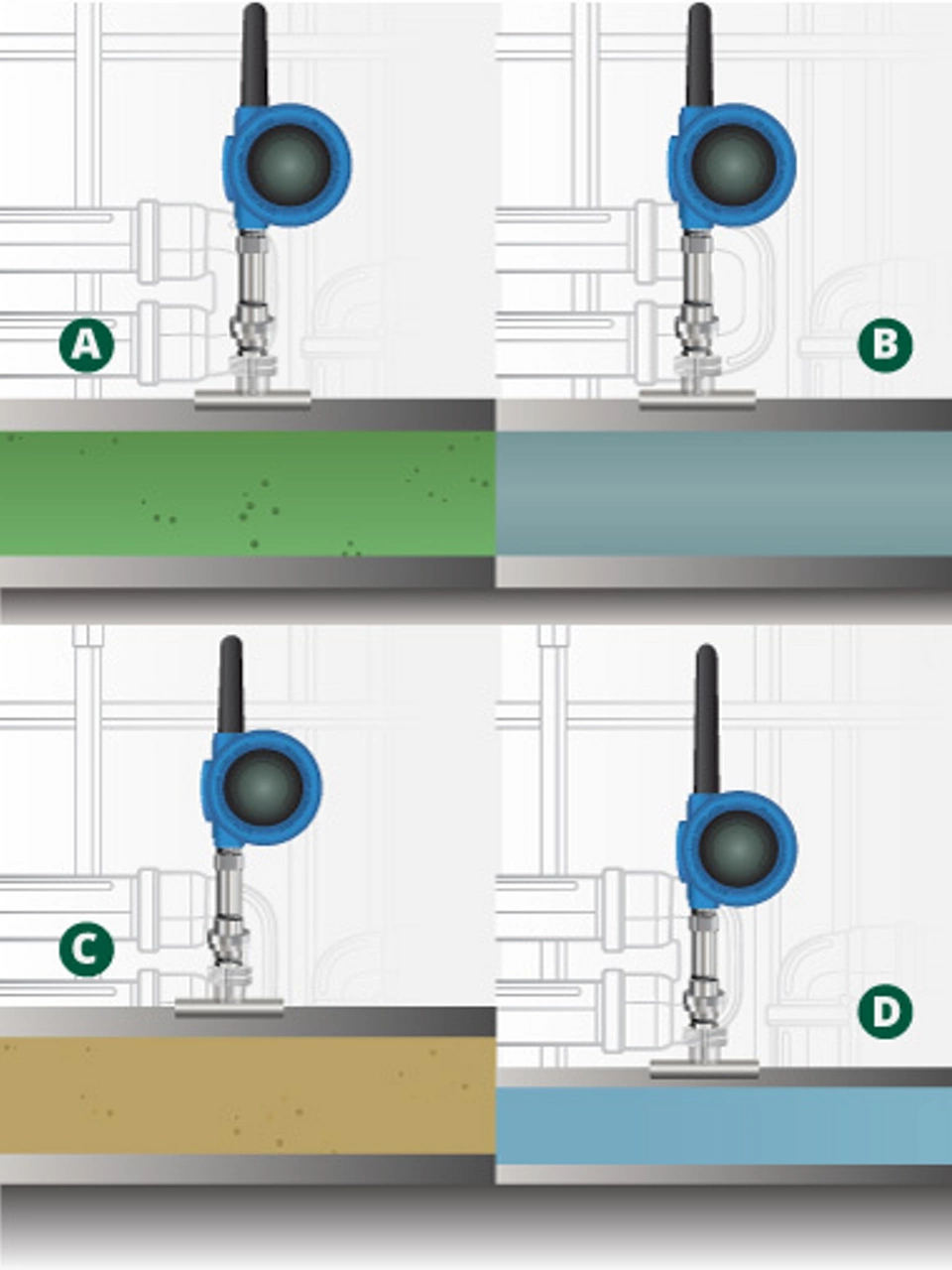

기존의 써모웰(Thermowell) 설치는 대부분의 응용 분야에서 가장 우수한 시간 응답을 제공하며, T90은 일반적으로 30초에서 3분 사이입니다. T90은 최종 값의 90%에 도달하는 시간입니다. Rosemount X-well 기술의 시스템 시간 응답은 다양한 배관 특성, 공정 및 주변 온도 범위에 따라 달라집니다. Rosemount X-well 기술은 다음과 같은 상황에서 가장 반응이 빠릅니다.

• 파이프 재질이 전도성이 높음(예: 탄소강)
• 파이프 벽이 얇음(파이프 직경이 작고 파이프 스케줄(sch)이 낮음)
• 공정이 액체임
• 유량이 높은 속도임

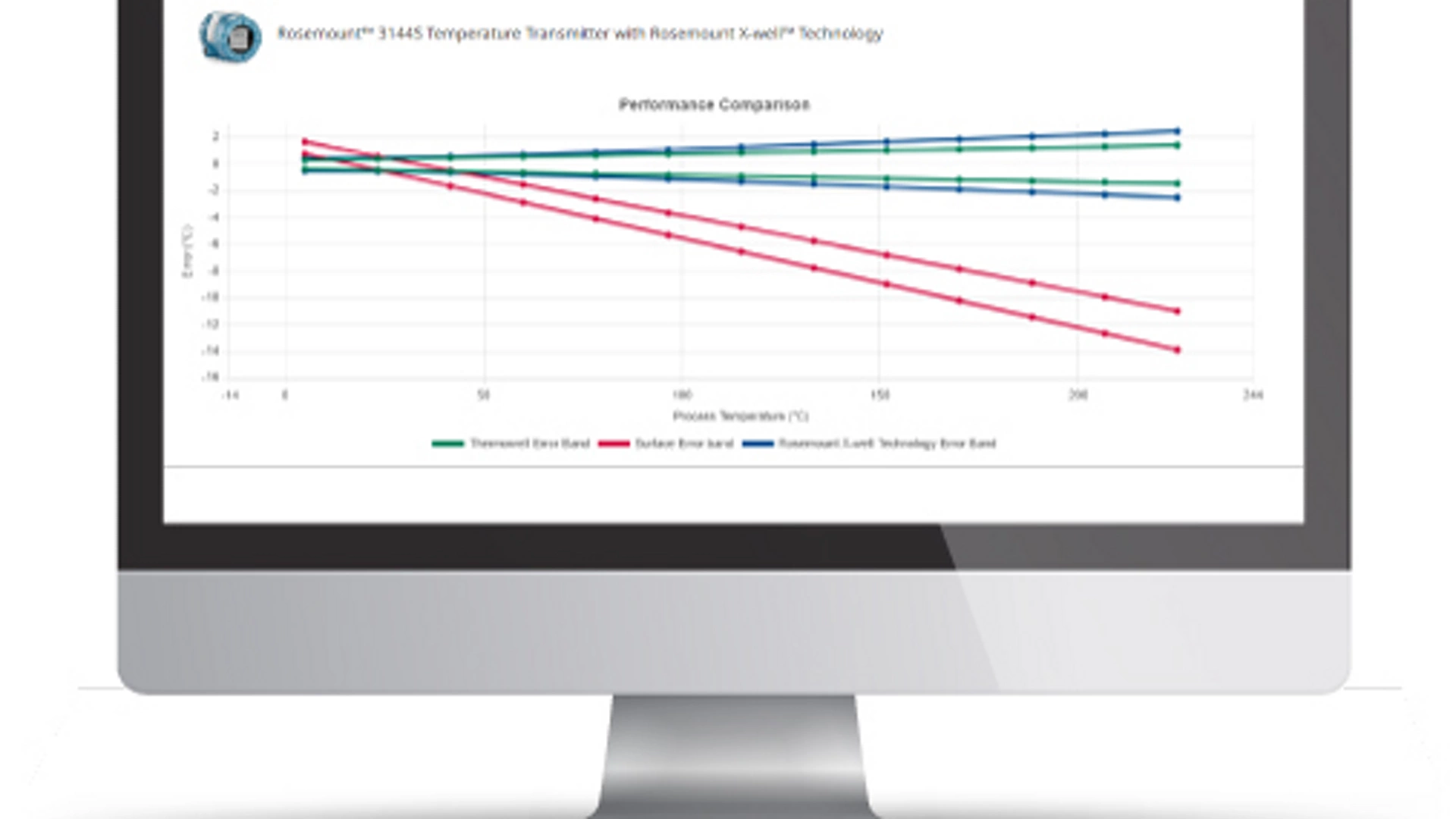

Emerson의 온도 제품 어드바이저에는 입력을 기반으로 한 Rosemount X-well 시간 응답의 응용 분야별 추정치가 포함되어 있습니다.

예. 기존의 써모웰(Thermowell)과 마찬가지로 액체 측정은 일반적으로 기체보다 응답 시간이 빠릅니다.

예. 설치 시 파이프를 절단하거나 용접할 필요가 없어 작동 중 설치가 가능합니다.

예. 최상의 성능을 얻으려면 장치를 절연하는 것이 가장 좋습니다.

예, 일반적인 플랜트 교정 과정 및 표준을 따라야 합니다. Rosemount X-well 기술 교정은 표준 온도 교정 단계와 거의 동일합니다. Rosemount X-well 교정 과정 트림은 교정되지 않은 표면 측정을 기반으로 합니다. 이 절차는 Rosemount X-well의 알고리즘이나 해당 계수를 보정하거나 변경하지 않습니다. 교정에 대한 구체적인 지침은 Rosemount X-well과 함께 사용되는 관련 트랜스미터의 설명서를 참조하십시오.

써모웰(Thermowell) 측정과 비교했을 때 전반적인 안전성 향상을 위해 공정 오염, 누출 및 측정 실패의 위험이 대폭 감소하거나 완전히 제거됩니다.

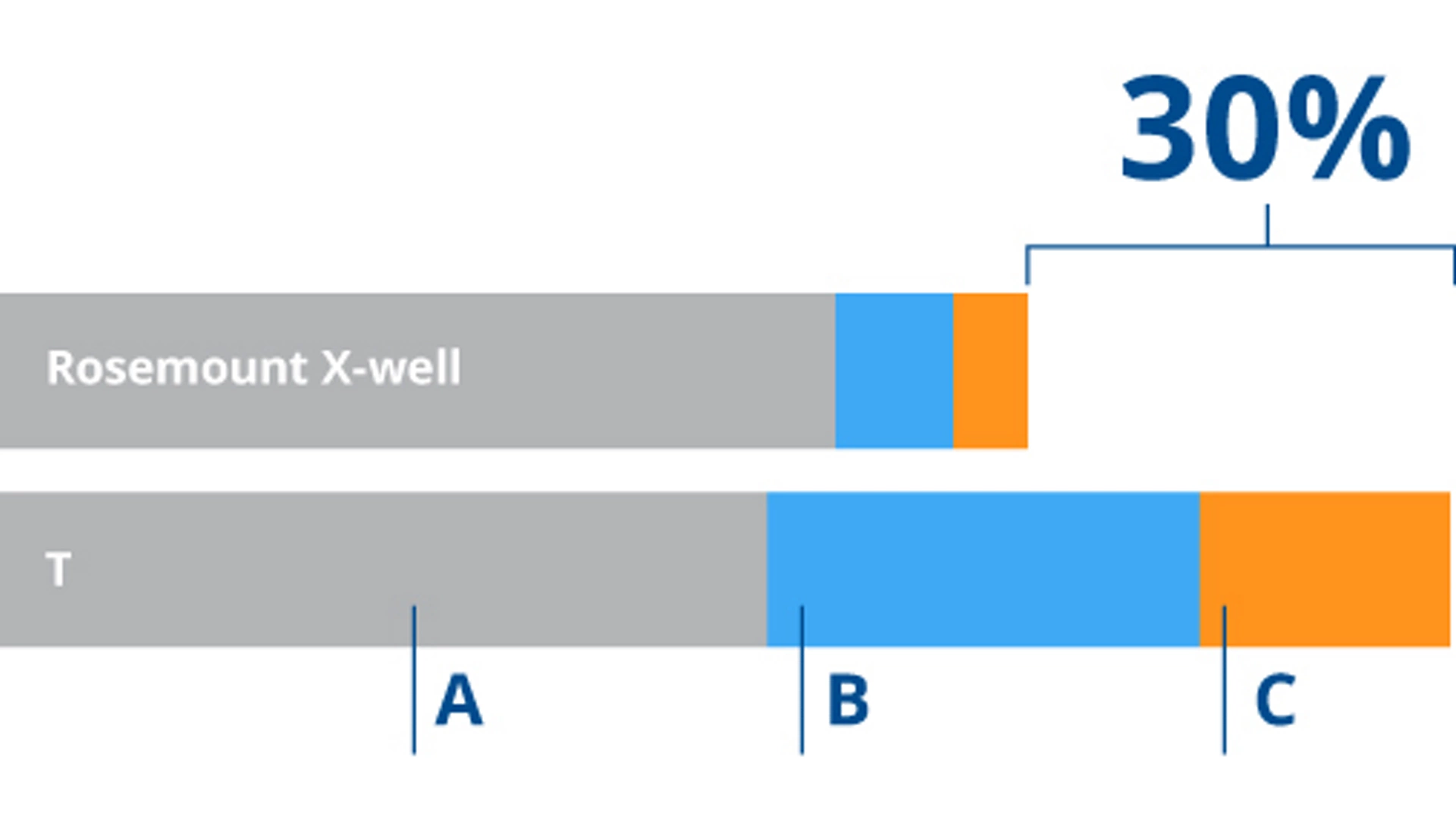

비침습적 공정 온도 측정을 사용하면 공정 가동 중단이나 파이프 개조가 필요하지 않으므로 설치 비용 및 유지 비용이 70% 절감됩니다.

예. 비침습적 측정은 공정 유체와 접촉하지 않기 때문에 실패 위험이 훨씬 낮습니다.
