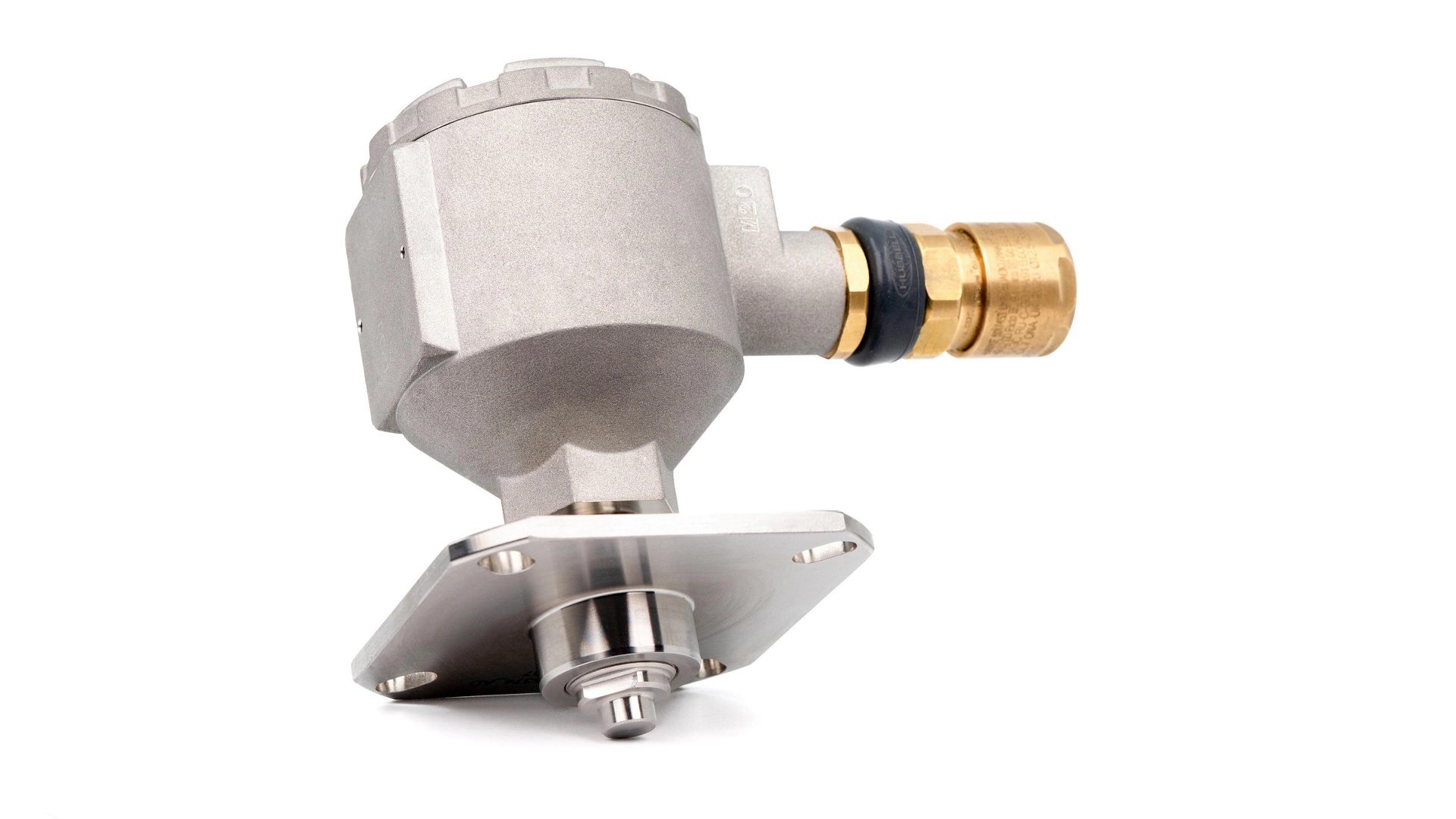

Rosemount SAM42 음향 입자 모니터 자세히 살펴보기

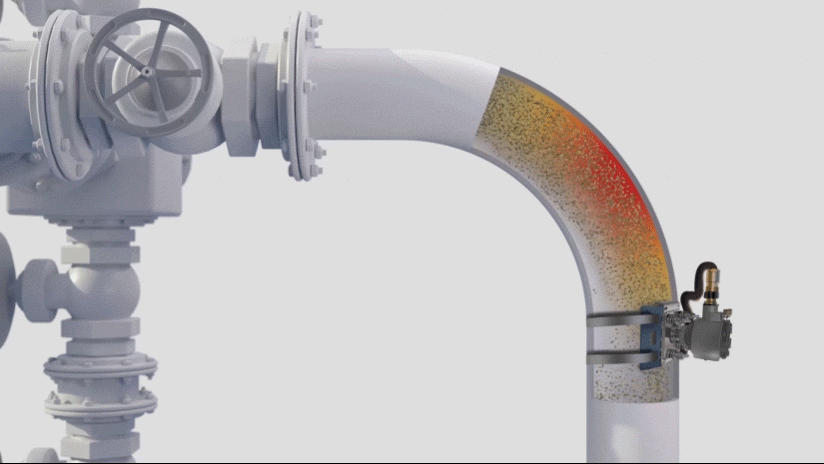

Rosemount SAM42의 작동 방식
Rosemount SAM42는 음향 센서를 사용하여 초저농도의 모래를 감지하고 파이프 벽에 영향을 미치는 입자에서 발생하는 노이즈를 포착합니다. 이 노이즈는 디지털 신호 처리를 사용하여 처리되며 속도 입력을 추가하여 모래 속도, 축적된 모래 질량 및 모래 강도를 포함하여 신뢰할 수 있고 실행 가능한 데이터를 생성합니다. 필드 케이블을 통해 분산 제어 시스템(DCS)에 연결하고 전용 소프트웨어, 서버 또는 추가 필드 와이어 하드웨어 없이 처리된 데이터를 출력합니다.

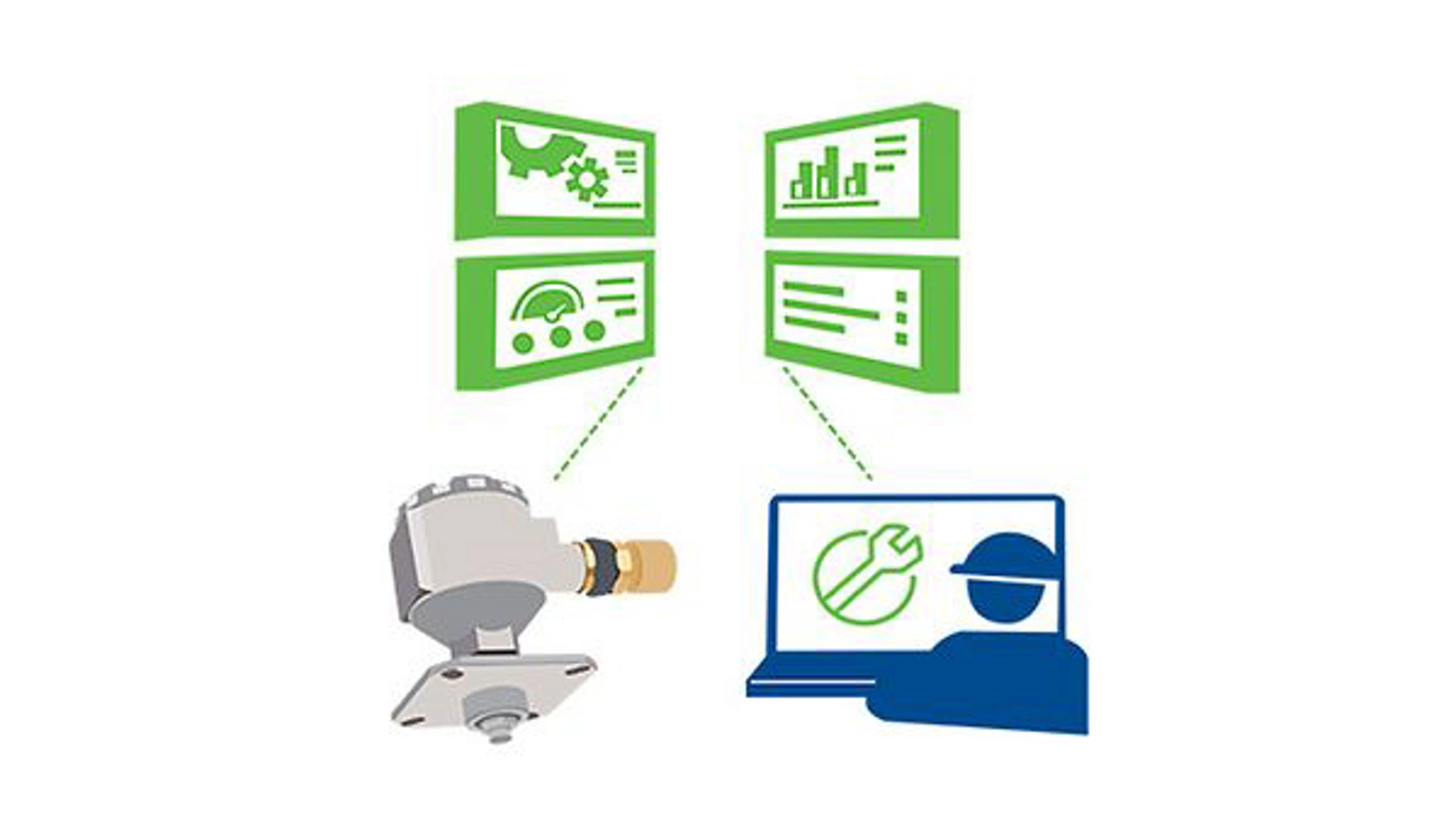

실행 가능한 데이터 및 인사이트
- 즉각적이고 정확하며 신뢰할 수 있는 모래 생산 데이터(모래 속도, 누적 모래 질량 또는 모래 강도)를 확보하여 장비의 운영 수명을 연장하고 최적의 생산을 위해 유지 비용을 절감하는 데 도움이 되는 의사 결정을 내릴 수 있습니다.
- 모래 생산 또는 모래 누적의 변화에 대한 즉각적인 경보를 수신하여 더 빠른 시정 조치와 자산 상태에 대한 확실성을 높일 수 있습니다.
- 데이터를 사용하여 모래 수위가 특정 임곗값에 도달하면 유속을 조정하거나 완화 전략을 배포하여 침식 피해를 예측하고 예방함으로써 생산성과 장비 안전을 높일 수 있습니다.

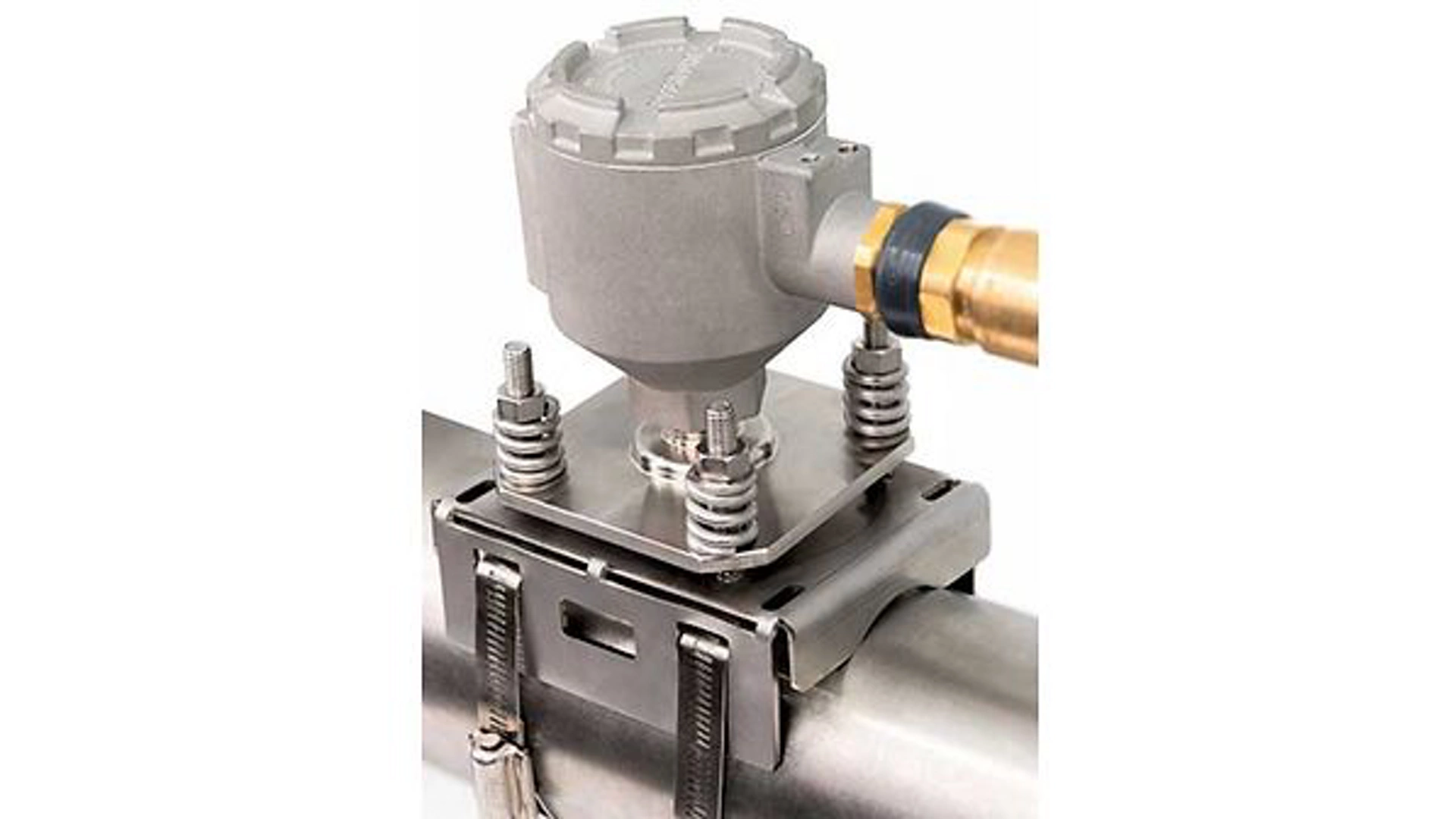

간편한 사용, 설치 및 배포
- 비침습적 설계로 인해 Rosemount SAM42 음향 입자 모니터를 설치하거나 개조할 때 공정 관통 및 공정 중단을 피할 수 있습니다.
- 단일 케이블 배포를 활용하여 소프트웨어 요구 사항을 피하고 제어 또는 자산 관리 시스템에 직접 연결할 수 있습니다.
- 컴팩트한 내압방폭 설계는 유지보수가 더 간단하고 운영 비용을 줄여 현장에서 쉽고 안전한 배포를 지원합니다.
- 최대 290°C의 파이프 표면 온도 조건에서 측정값을 안정적으로 얻을 수 있습니다.
일반 산업 및 응용 분야
침식 위험 및 손상 관리
도전 과제: 모래 생산량 증가로 인한 침식 피해는 종종 상부 인프라에서 발생할 수 있으며, 이로 인해 자산 무결성 손상, 계획되지 않은 가동 중단, 비효율적인 운영이 발생할 수 있습니다.
솔루션: Rosemount SAM42는 모래가 없는 비율 또는 허용 가능한 모래 비율로 생산하여 침식 위험을 제어하고 모든 자산을 침식 피해로부터 보호할 수 있습니다. 이를 통해 계획되지 않은 가동 중단을 방지하고 자산 무결성을 유지하여 비용을 절감하는 동시에 안전하고 수익성 있는 운영을 위해 생산을 최적화할 수 있습니다.
리소스
사례 연구: Emerson의 모래 감시 솔루션을 활용하여 자산 건전성을 유지하면서 높은 생산 효율성을 유지하는 석유 및 가스 플랫폼
사례 연구: Emerson의 온라인 모래 모니터링 솔루션으로 유지보수를 줄이면서 분리기 성능을 최적화하는 석유 및 가스 운영사
기사: 석유 및 가스 생산에서의 모래 침식 설명 - 1부
자주 묻는 질문
모래는 연마성이 있어 유량관, 밸브, 펌프 및 기타 설비에 침식을 유발합니다. 침식은 금속 손실을 초래하며, 이는 장비 손상, 장비 고장, 환경 위험, 비용이 많이 드는 수리, 생산량 감소 및 궁극적으로 이익 감소로 이어질 수 있습니다.
시설에서 침전된 모래의 특성을 파악하고 정량화하기 위해 '시료 채취'만 확보하는 경우, 이는 지연된 정보를 제공하며 공정 이벤트와 상관관계가 낮습니다. 모래 생산은 크게 변동할 수 있으며, 지연된 의사 결정을 통해 직원과 장비에 안전 위험을 초래할 수 있습니다. 신속하게 조치를 취하지 않으면 자산이 과도한 침식에 노출되어 유지 비용이 증가하며 예기치 않은 중단 위험이 발생할 수 있습니다. Rosemount SAM42는 지속적인 모니터링을 통해 침식 위험이 있는지, 위험이 빠르게 증가하고 있는지 경고하여 종합적인 데이터에 기반한 신속한 의사 결정을 내릴 수 있도록 도와줍니다.
침식 위험을 모니터링하는 Rosemount SAM42 음향 입자 모니터와 부식과 침식의 영향을 모니터링하는 Rosemount 무선 초음파 두께(UT) 트랜스미터를 모두 사용하여 침식 손상이 발생하기 전에 침식 위험을 감지할 수 있어 이러한 위험을 완화하고 장비 수명을 연장하며 생산 효율성을 최적화할 수 있습니다.
Rosemount SAM42는 교정 없이 사용할 수 있지만, 교정을 하지 않으면 주변 소음, 유동 소음, 모래 생산 소음이 혼합된 원시 노이즈를 측정하게 됩니다. 원시 신호의 증가는 흐름에 모래가 존재한다는 것을 나타낼 수 있지만, 유속 증가, 근처 밸브의 개방 또는 기타 요인으로 인해 발생할 수도 있습니다.
교정은 모래 생산으로 인식될 수 있는 외부 노이즈 또는 공정 매개변수의 변화를 방지하는 데 도움이 됩니다. 백그라운드 노이즈 보정은 주변 및 유량 노이즈를 제거하여 장치가 모래 노이즈를 보다 정확하게 식별할 수 있도록 합니다. 소음 프로필은 유정마다, 심지어 같은 현장의 유정 간에도 다릅니다(가스 유정은 일반적으로 더 조용하고 다상 흐름은 일반적으로 더 시끄럽습니다). 따라서 각 특정 위치에 맞게 장치를 보정하면 획일적인 접근 방식이 아닌 맞춤형으로 보다 정확한 측정이 가능합니다.
