신뢰할 수 있는 상거래용 측정으로 불확실성 감소
작동 방식

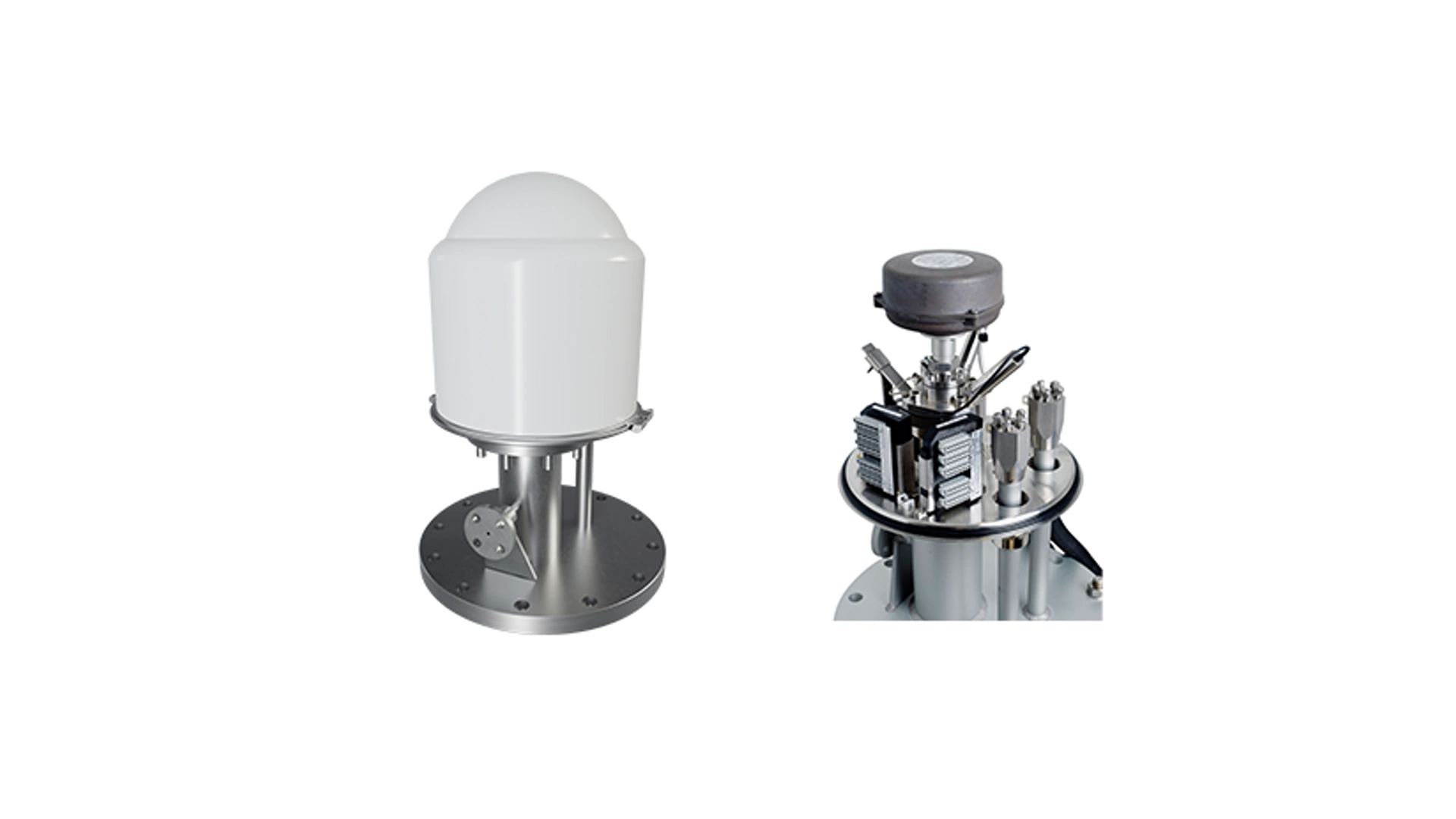

상거래용 측정

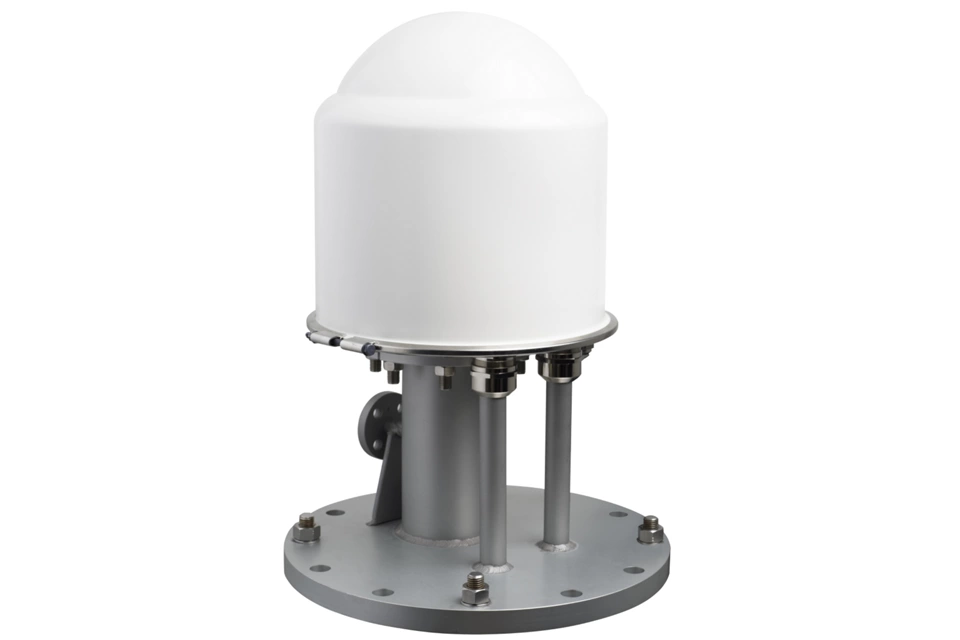

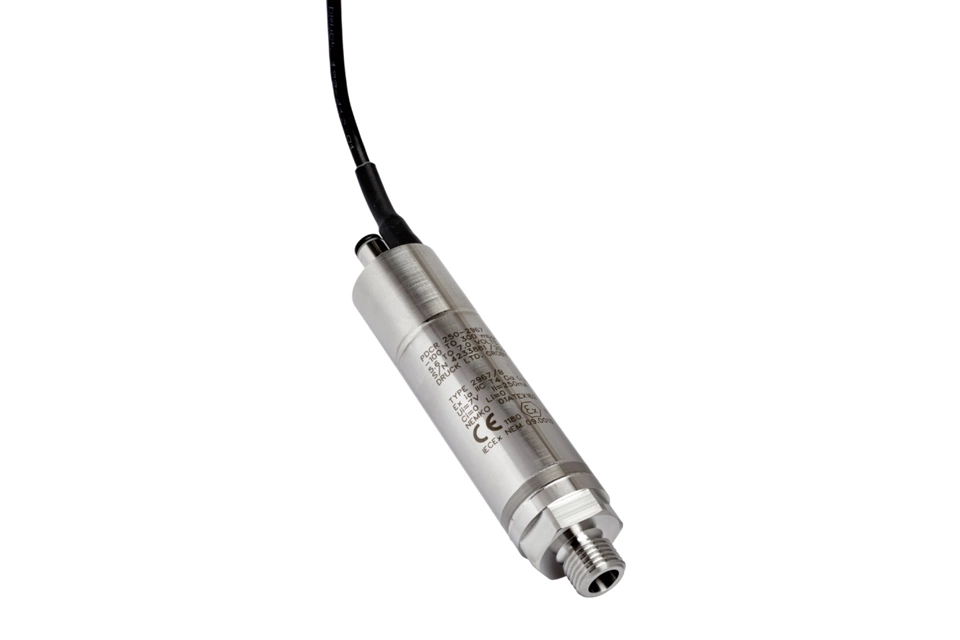

이 시스템은 두 개의 독립적인 레이더, 이중 압력 센서, 동일한 탱크 관통부에 설치된 최대 6+6 온도 스팟 센서와 함께 단일 하우징 내에 완전히 통합된 동급 최고의 탱크 레이더 게이지 장치를 사용합니다. FMCW 기술과 높은 대역폭 디지털 필드 실시간으로 정확한 측정을 제공하여 전송 측정 시 정밀도와 신뢰성을 보장합니다.

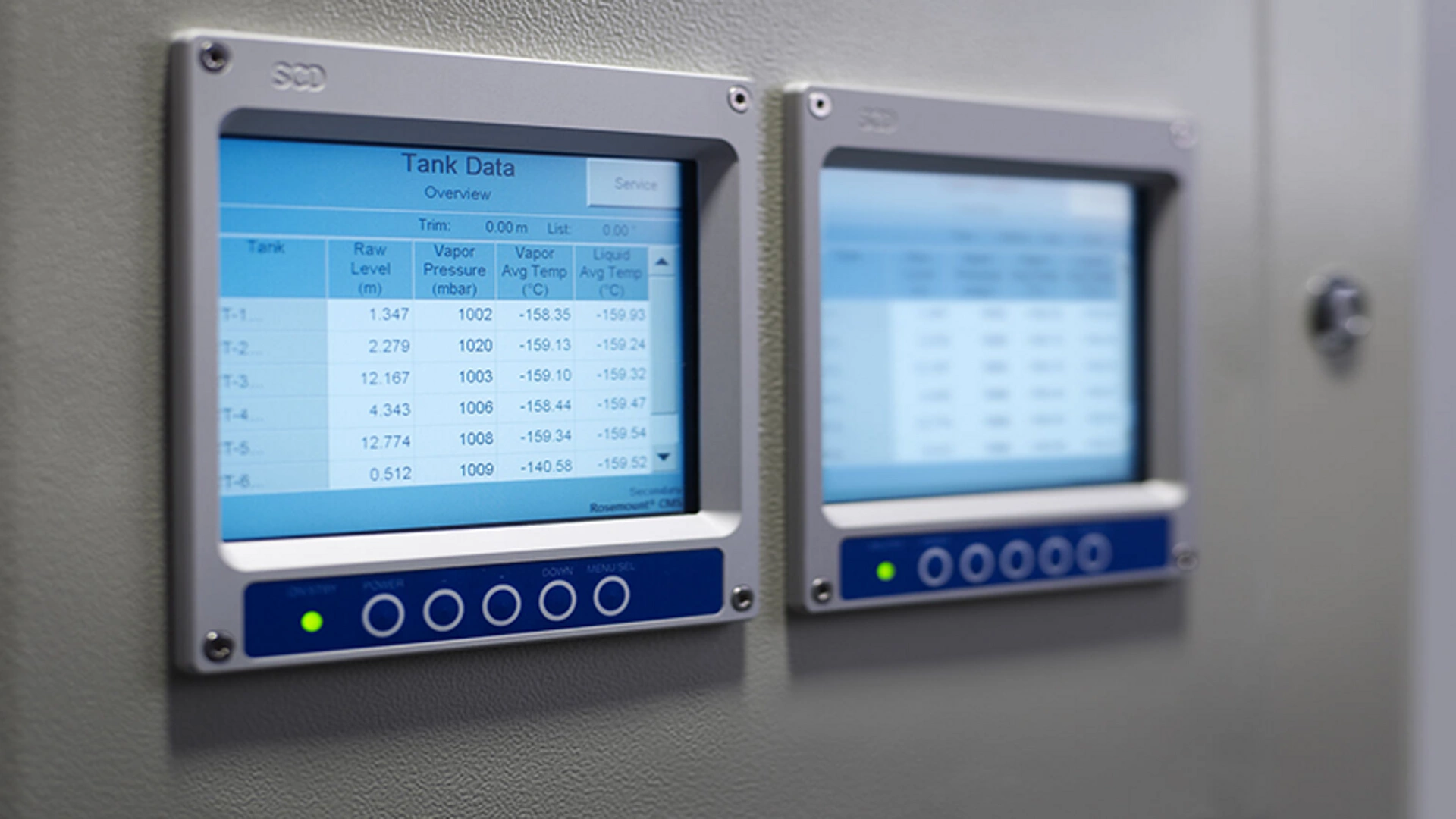

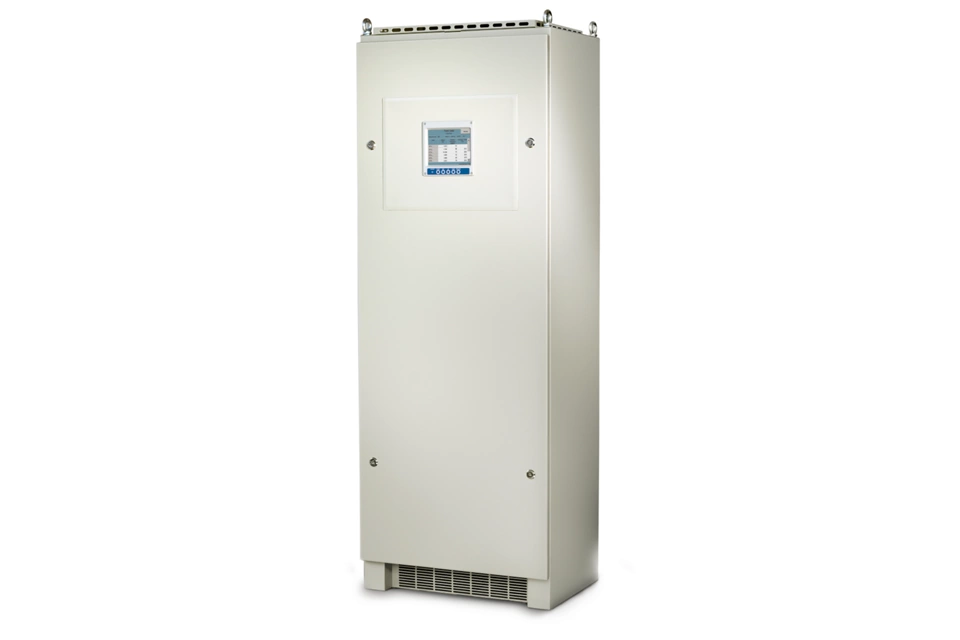

통합 및 보고
LNG 선박 전용으로 설계된 이 솔루션은 어떤 자동화 시스템에도 쉽게 통합됩니다. 1차 및 2차 시스템은 탱크 레벨, 온도, 증기 압력, 흘수, 트림, 목록, 선택적 밀도 및 전송, 저장되거나 소비되는 LNG 부피와 같은 주요 작동 데이터를 포함한 상세 보고서를 생성합니다. 이 과정에서 더 나은 의사 결정을 위한 데이터를 제공받아 작업 효율성을 높일 수 있습니다.

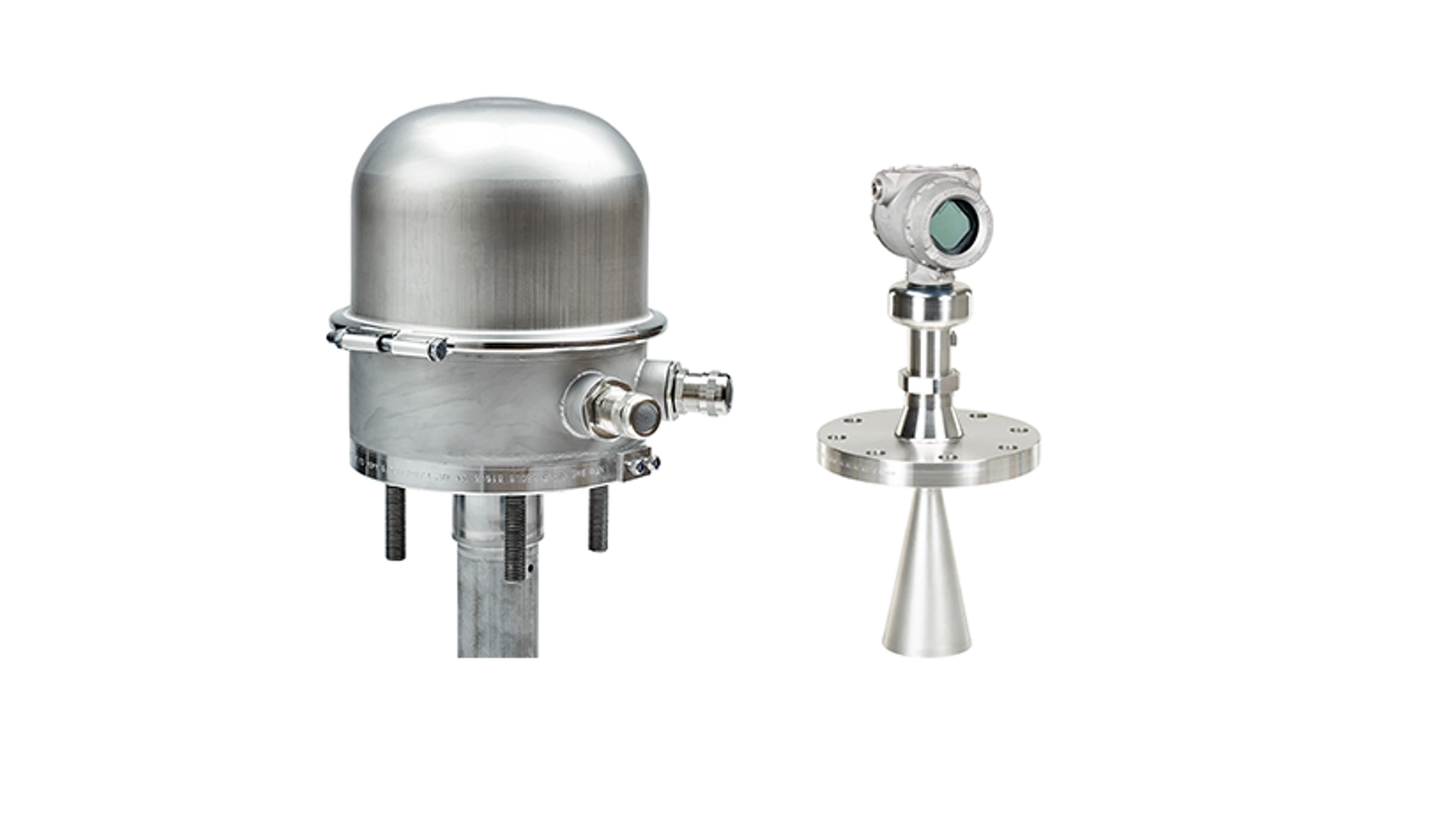

높은 레벨 및 과충진 경보

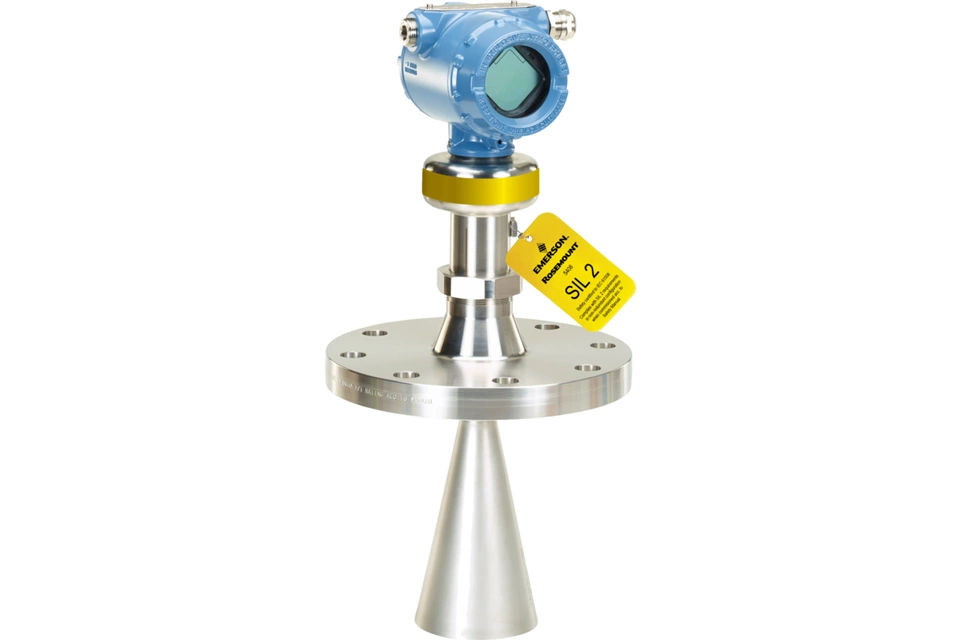

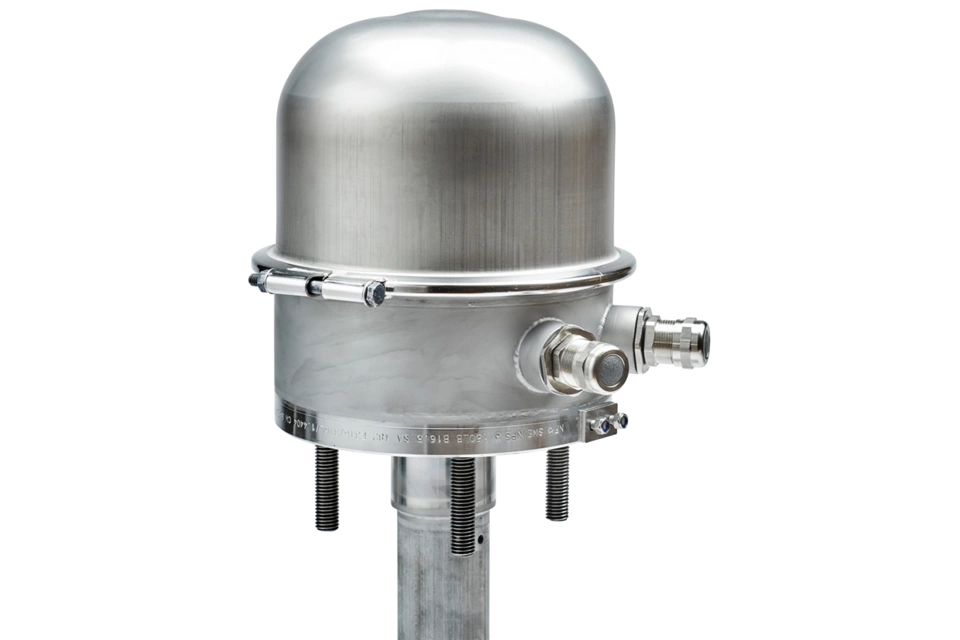

과충진 제어 시스템에 속하는 탱크 레이더 장치는 높은 레벨 및 과충진 경보 게이지로, 여기에는 독립형 안전 응용 분야에 사용되는 하나의 하우징에 두 개의 개별 레이더가 포함됩니다. Emerson은 IEC 61508 SIL 인증이 필요한 경우를 대비하여 다양한 포트폴리오를 통해 과충진 방지 구역의 레벨 상승을 감시하고, 지속적으로 확인하는 레이더 레벨 트랜스미터도 제공합니다.
리소스
브로슈어: 상거래용 측정 시스템
사례: Shell, 세계 최초의 부유식 LNG 생산 선박 제작
자주 묻는 질문
Emerson의 상거래용 측정 시스템은 화물 보고서에 사용되는 이중화된 정확한 탱크 측정 데이터를 제공하여 신뢰할 수 있고 효과적인 작동을 보장합니다. 이 FAQ에서는 상거래용 측정 시스템과 관련된 질문을 다룹니다.
Emerson의 상거래용 측정 및 과충진 제어 시스템은 업계 사양과 표준을 준수합니다. 엄격한 측정 정확도 및 작동 무결성 요구 사항을 충족하도록 설계되었으며 신뢰도 수준이 99.73%(±3σ 표준)에 달합니다. 이런 적합성은 Emerson이 지속적인 혁신, 깊이 있는 전문 지식 및 고급 제조 기술에 쏟은 노력으로 달성할 수 있었으며, 시스템의 신뢰성과 정밀도를 보장합니다.
주파수 변조 연속파(FMCW) 기술을 통해 레이더 신호를 지속적으로 증가하는 주파수로 전송하여 정밀한 레벨 측정을 보장합니다. 반사된 에코는 주파수가 약간 다르며, 이러한 차이는 액체 표면까지의 거리에 비례합니다. 주파수 도메인에서 작동하는 FMCW는 신호를 더욱 정확하게 변환하고 FM 라디오가 AM 라디오보다 덜 간섭받는 방식과 유사하게 탱크 잡음을 필터링하여 신뢰할 수 있는 수준으로 측정합니다.
독립적인 안전 시스템은 레이더 기반 센서, 플로트 기반 알람 시스템 또는 둘 다를 조합하여 사용할 수 있습니다. 플로트 스위치가 여전히 사용되긴 하지만 더 높은 정확도와 신뢰성을 제공하는 레이더 기술에 비해서는 한계가 있습니다. Emerson의 과충진 제어 시스템은 상거래용 측정 시스템과 완전히 독립적이므로 안전성과 측정 기능이 명확하게 분리됩니다. 이 시스템은 IGC 코드, SIGTTO 및 US Coast Guard의 연방 규정 코드와 같은 주요 산업 규정 및 지침을 준수합니다.
국제 표준 IEC 61508은 두 가지 범주인 하드웨어 안전 무결성 및 체계적인 안전 무결성으로 그룹화되는 요구 사항을 활용하여 안전 무결성 레벨(SIL)을 정의합니다. 장치나 시스템은 두 범주의 요구 사항을 충족하여 특정 안전 무결성 레벨(SIL)을 달성해야 합니다.
Emerson은 다음을 포함한 종합 원격 라이프 사이클 서비스를 지원합니다.
원격으로 장비와 시스템 문제 해결
예비 부품 교체 시 필요한 지침
온보드 장비에 원격으로 안전하게 액세스하여 확장된 진단 기능
전화, 이메일 또는 동영상 링크를 통해 단계별 지원
이러한 접근 방식을 활용하면 시스템 기능을 간섭하지 않고도 철저하게 테스트하고 문제를 해결할 수 있습니다. 근본 원인이 확인되면 Emerson은 문제가 되는 시스템에 특화된 맞춤형 솔루션을 제공합니다.
