Rosemount 고체 레벨 스위치는 과충진(overfill) 방지, 사일로 안전, 펌프 보호 및 유지보수 용이성이 중요한 응용 분야에 종종 선택됩니다. 로터리 패들 레벨 스위치, 정전용량 레벨 스위치, 튜닝 포크 레벨 스위치 및 진동 로드 레벨 스위치와 같은 포인트 레벨 기술은 벌크 고체 취급 시 높음, 낮음 또는 수요 레벨 응용 분야에 대한 신뢰할 수 있는 감지 및 제어를 제공합니다.
Products

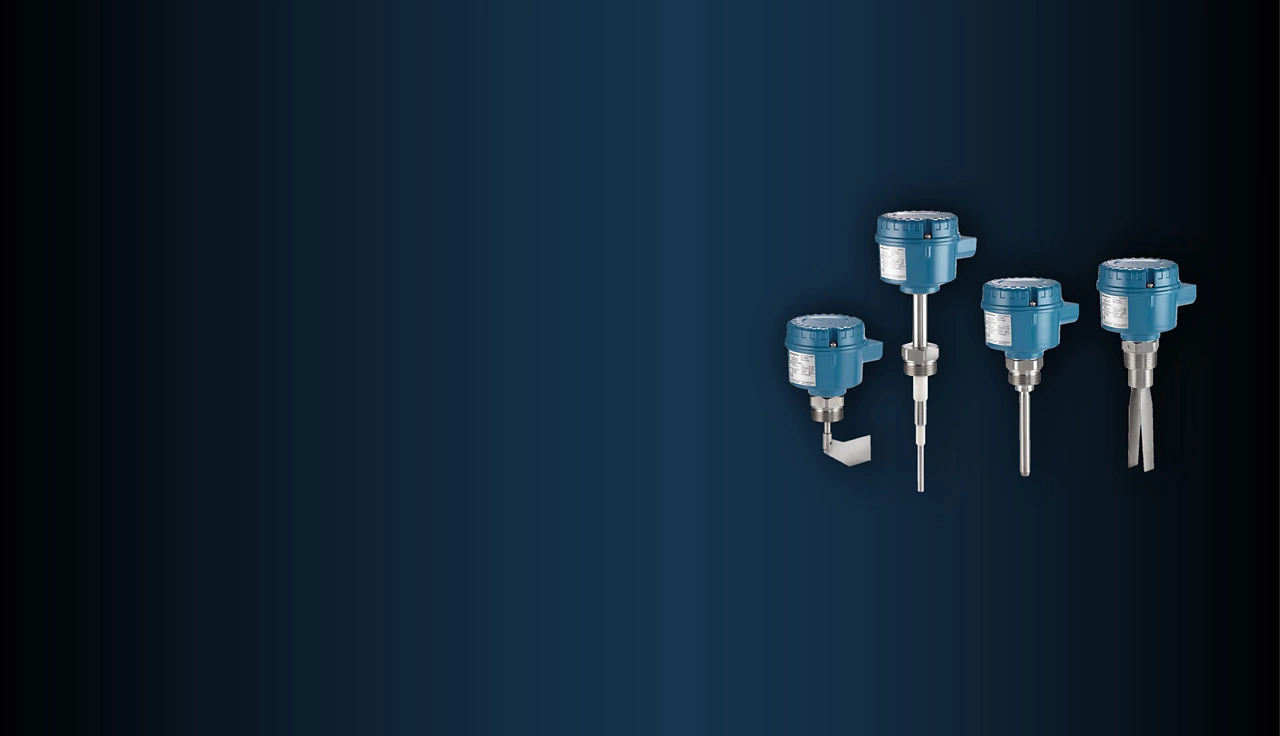

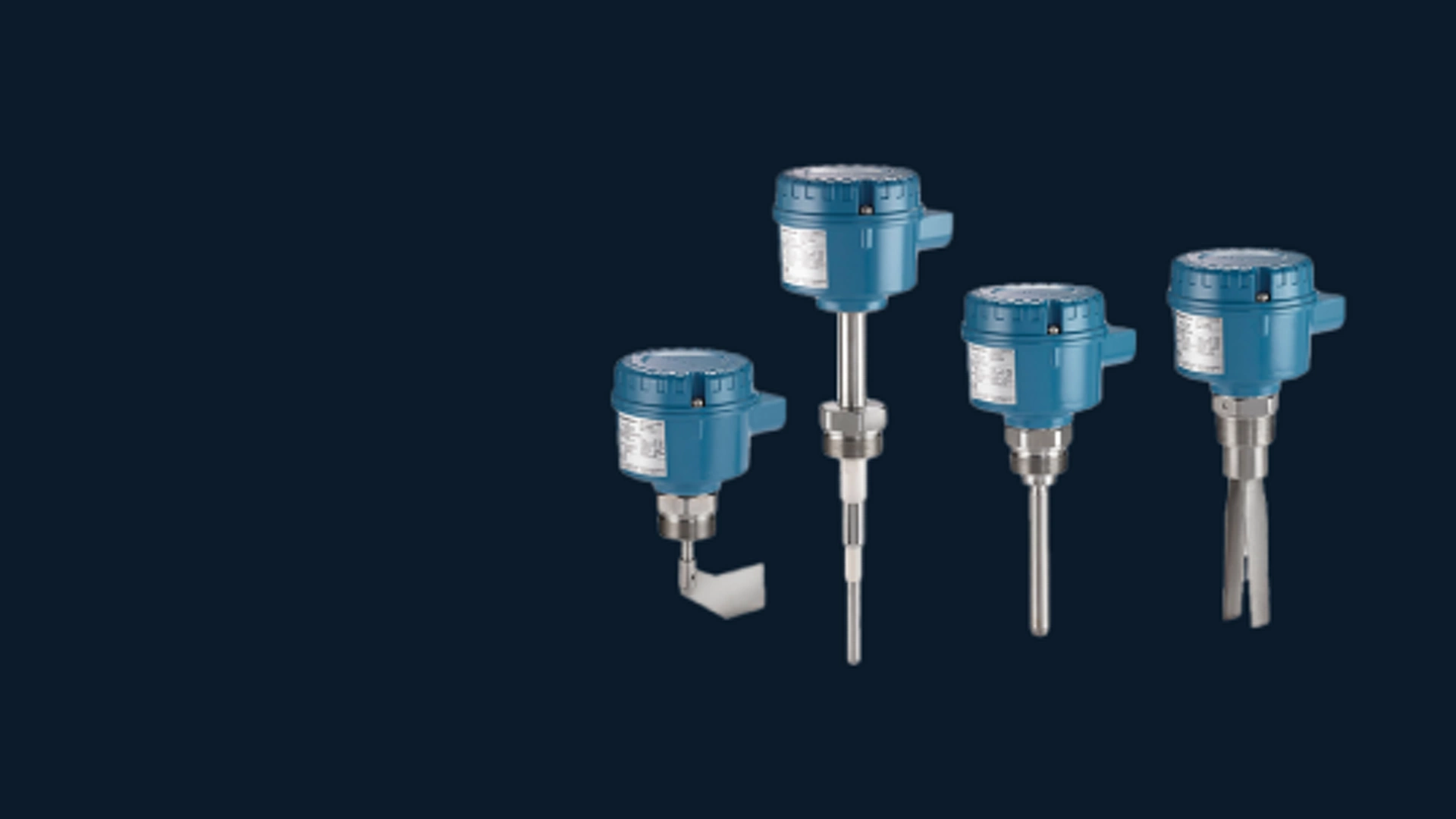

ROSEMOUNT 고형물 스위치
고체에 대한 신뢰할 수 있는 포인트 레벨 탐지
고체 레벨 스위치는 무엇입니까?
고체 레벨 스위치는 사일로, 빈 및 호퍼에서 벌크 고체의 유무를 감지하는 데 사용되는 포인트 레벨 장치입니다. 고체용 레벨 스위치라고도 하는 이 제품은 알람, 자동화 및 안전한 벌크 자재 취급을 위한 정확한 고체 포인트 레벨 측정을 지원합니다.
고체 레벨 스위치의 주요 이점은 다음과 같습니다.
- 정의된 지점에서 신뢰할 수 있는 고체 레벨 탐지
- 제어 및 알람을 위한 간단한 온/오프 신호

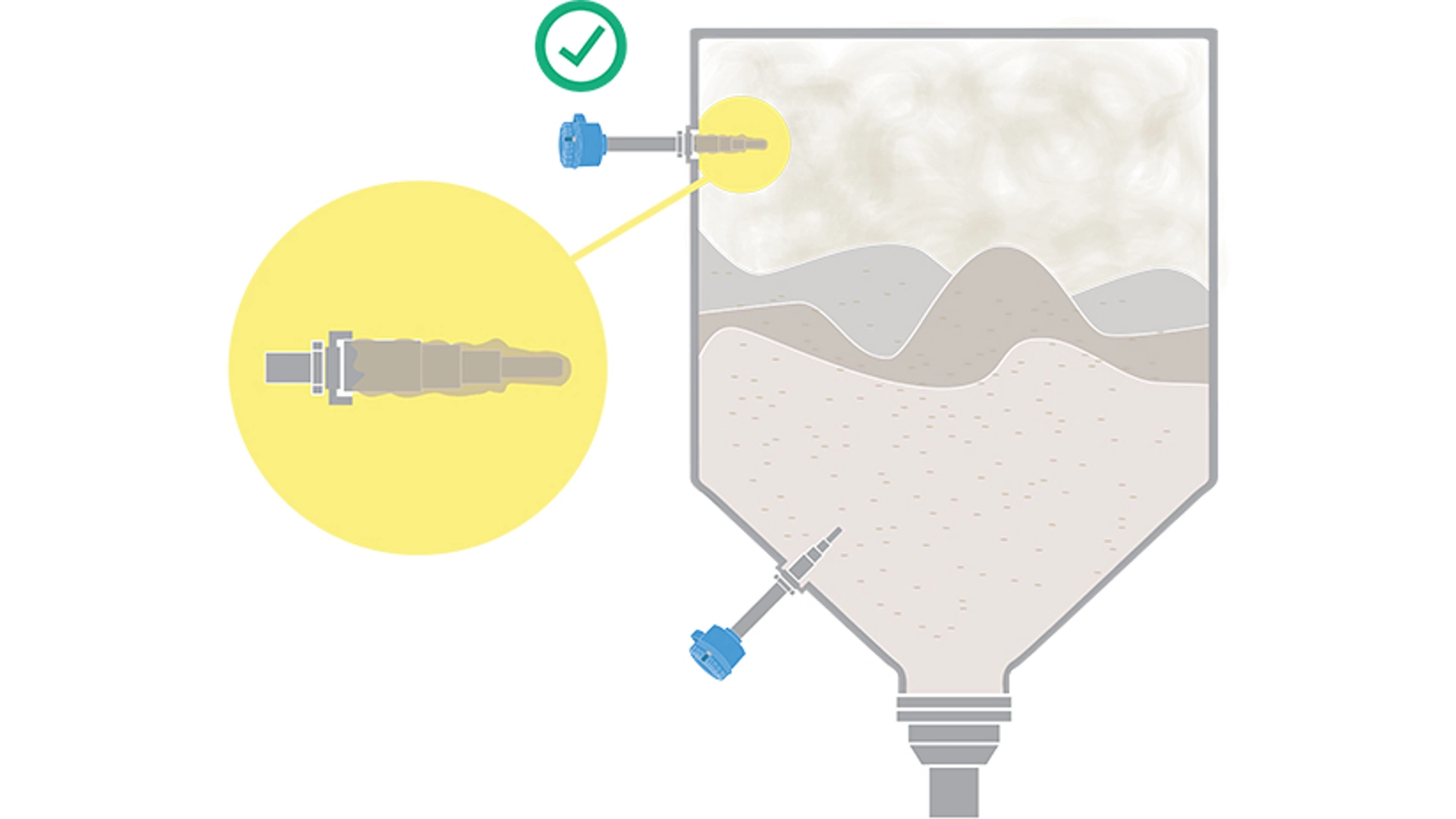

- 사일로에 대한 높은 레벨 탐지 지원
- 먼지가 많고 열악한 환경에서 검증된 성능
고형물 레벨 스위치 비교
고형물 레벨 스위치에 사용된 다양한 기술의 핵심적인 차이점을 살펴보십시오

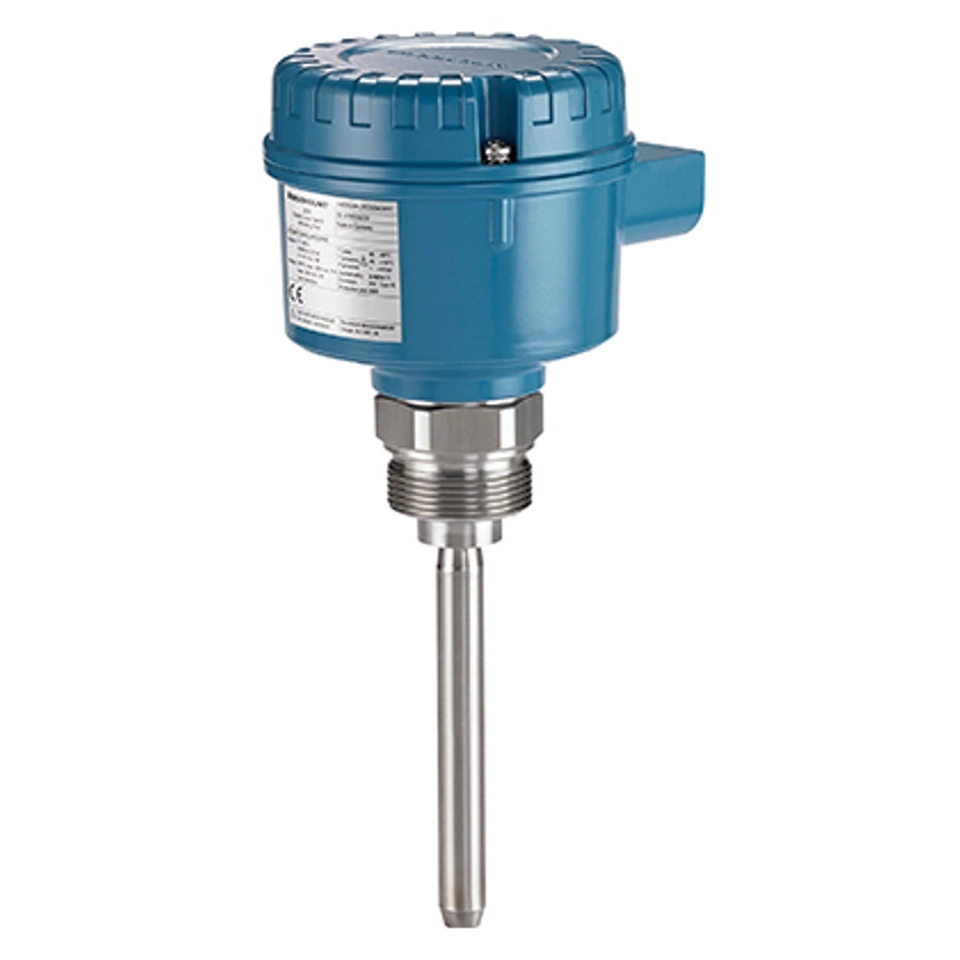

진동 로드 레벨 스위치
매체 유형
- 건조 분말 및 과립과 같은 가볍고 자유롭게 흐르는 벌크 고체.
- 입자 크기에 관계없이 적합
- 최소 밀도: 1.2 lb/ft³(20g/l)
공정 사양
- 302°F(150°C)
- 232psi(16bar)
신뢰성 및 성능
- 단일 로드 설계로 인한 브리지 또는 걸림 위험 없음

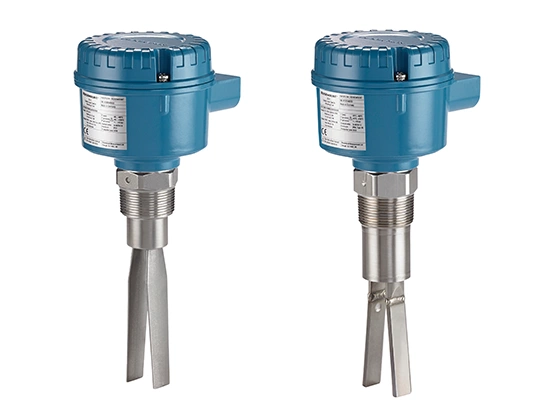

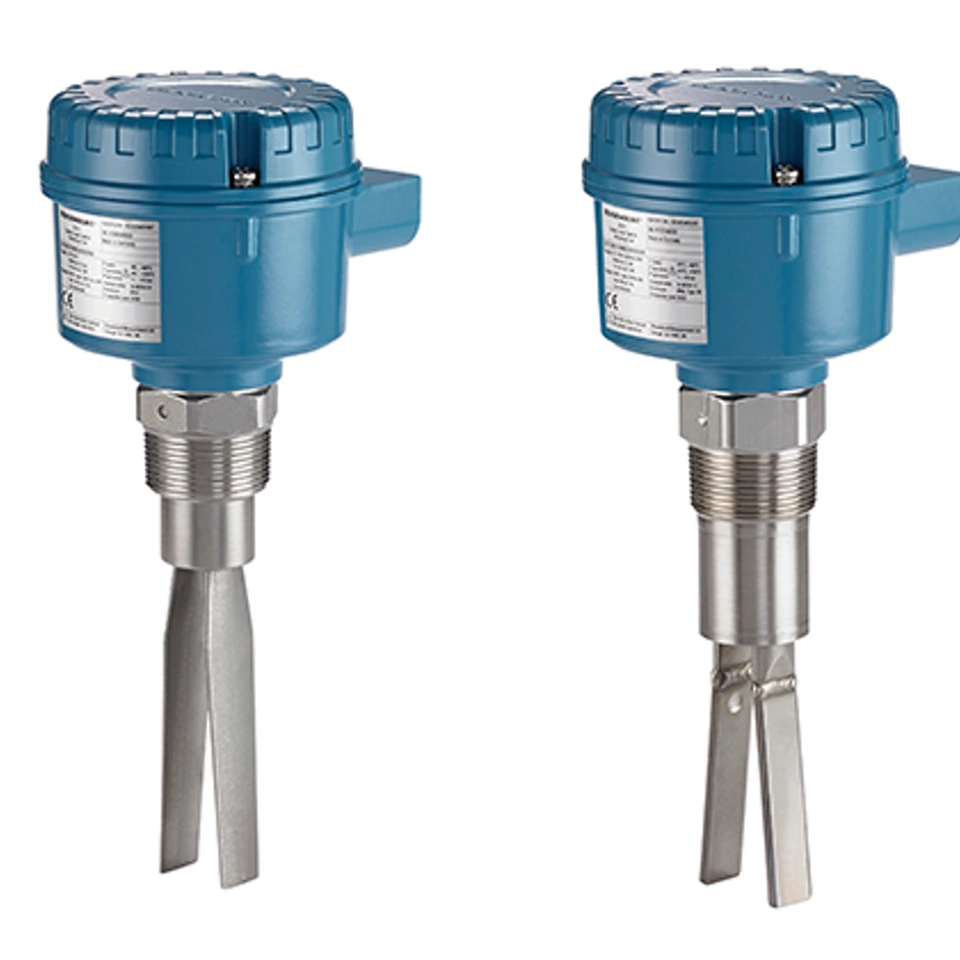

진동 포크 레벨 스위치
매체 유형
- 미립자 및 분말 벌크 고체
- 입자 크기 최대 0.39인치(10mm)
- 최소 밀도: 0.3 lb/ft³(5 g/l) 미만
공정 사양
- 302°F(150°C)
- 232psi(16bar)
신뢰성 및 성능
- 최소 밀도가 3.8 lb/ft³ (30 g/l)인 표준 응용 분야에는 Rosemount 2511을 선택하십시오
- Rosemount 2521 모델은 진동이 심한 응용 분야를 위한 추가적인 기계적 견고성을 제공하고 극도로 낮은 밀도를 감지하기 위해 향상된 감도를 제공합니다.

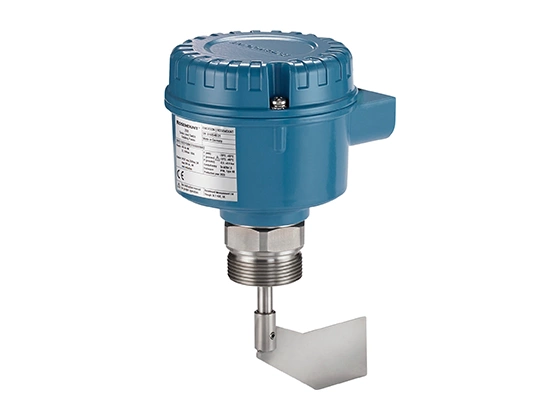

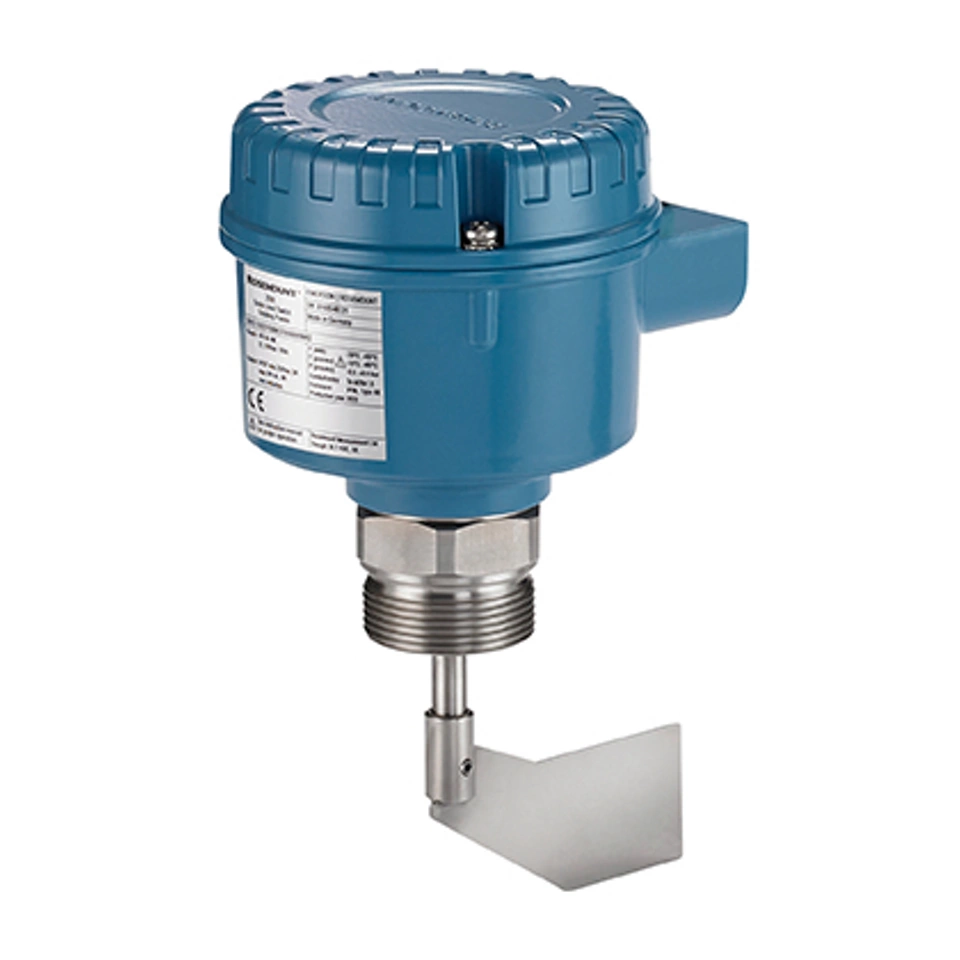

회전 패들 레벨 스위치
최적의 적합
- 가벼운 분말부터 거칠고 무거운 입자까지 모든 벌크 고체 매체
- 입자 크기에 관계없이 적합
- 최소 밀도: 0.9 lb/ft³(15 g/l)
공정 사양
- 2012°F(1100°C)
- 145psi(10바)
신뢰성 및 성능
- 끈적끈적하거나 고화 위험이 있는 매체에도 적합한 회전 기술
- 높은 기계적 부하를 견딥니다.

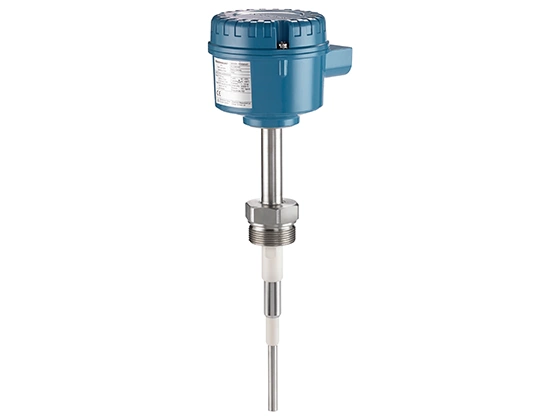

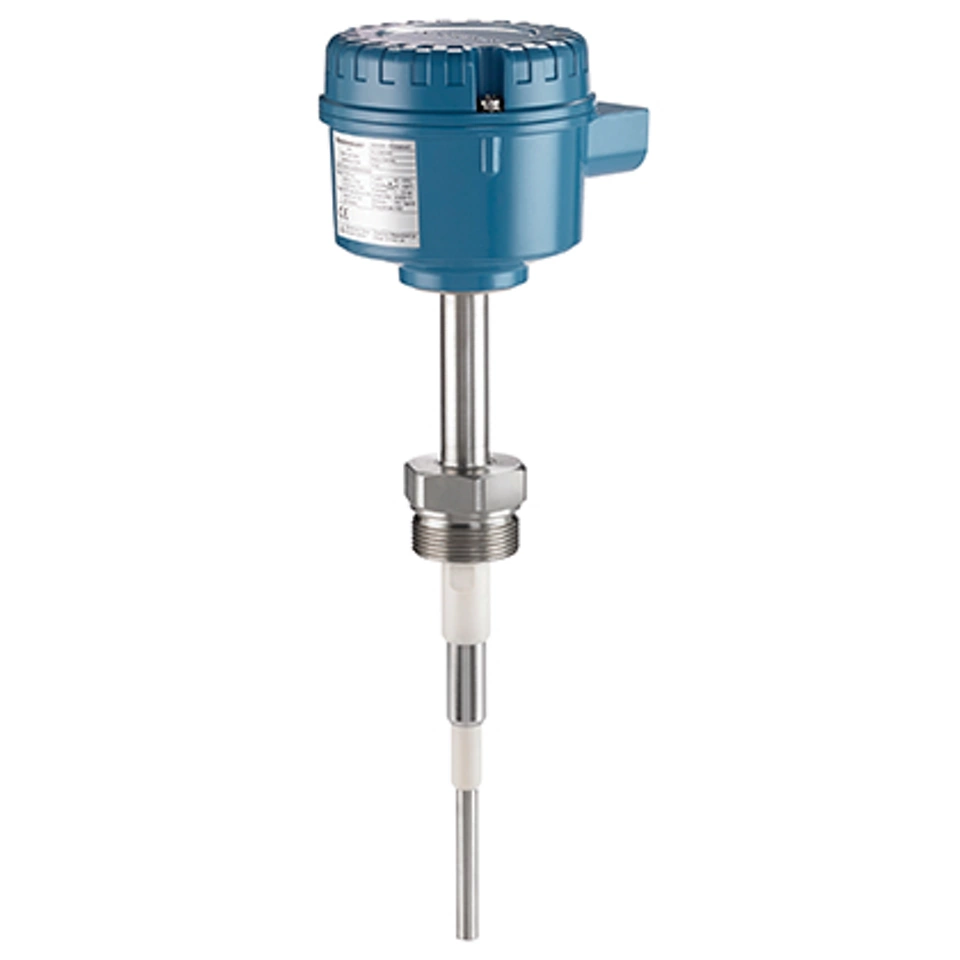

정전용량 레벨 스위치
최적의 적합
- 가벼운 분말부터 거칠고 무거운 입자까지 모든 벌크 고체 매체
- 입자 크기에 관계없이 적합
- 유전 상수가 1.5만큼 낮은 물질을 감지합니다.
공정 사양
- 500°C(932°F)
- 363psi(25바)
신뢰성 및 성능
- 고유한 활성 차폐 기술을 통해 매체 축적을 방지합니다.
- 높은 기계적 부하를 견딥니다.
구성 및 진단
- 로컬 운영자 인터페이스(LOI)를 통한 감도 구성 가능
- 자동 또는 수동 기능 테스트를 통한 자가 진단
위생 및 재질 옵션
- 침투성 또는 접착성 매체를 위한 완전 PFA 코팅 버전
- 위생 응용 분야에 대한 EHEDG 승인을 받았습니다.
자주 묻는 질문
고형물 레벨 스위치에 대해 가장 자주 묻는 질문에 대한 답변을 찾아보십시오

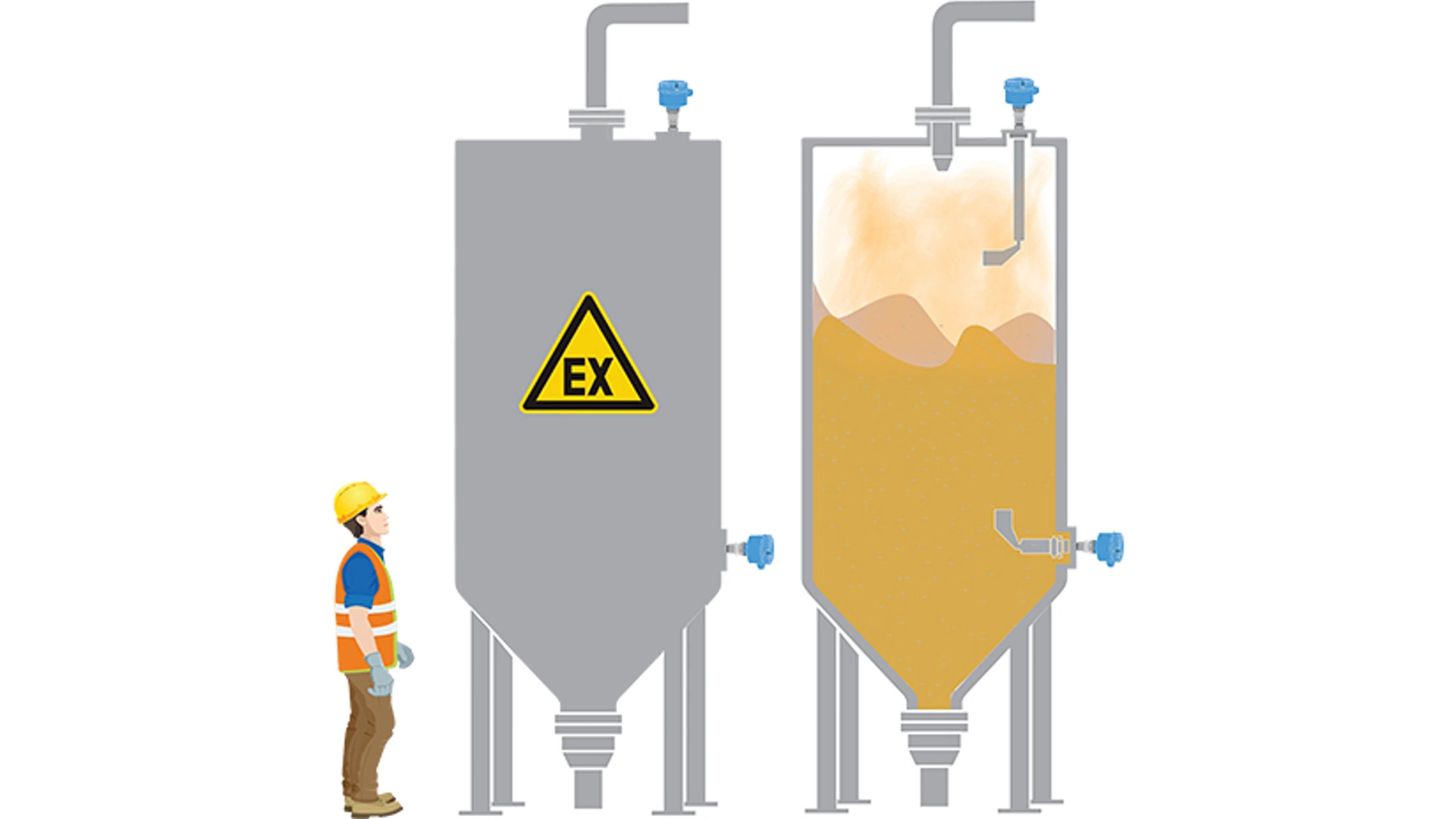

고형물 레벨 스위치는 모든 종류의 벌크 고형물을 완전, 요구 또는 비움을 감지하는 데 사용됩니다. 모든 종류의 저장 및 공정 용기 또는 사일로에서 과충진 방지에 사용할 수 있습니다.
바이브로닉 레벨 스위치는 스위치에 전원이 공급되고 매체에 의해 열림이 발생하면 고유진동수로 진동하는 압전결정체에 의해 구동됩니다. 진동 포크 틴이나 로드가 매체를 통해 덮일 때 센서는 주파수의 변화를 감지하고 출력 신호를 '커버' 상태로 전환합니다. 매체가 진동 포크 틴이나 로드를 더 이상 덮지 않으면 주파수가 다시 변경되어 출력 신호가 '언커버' 상태로 전환됩니다.

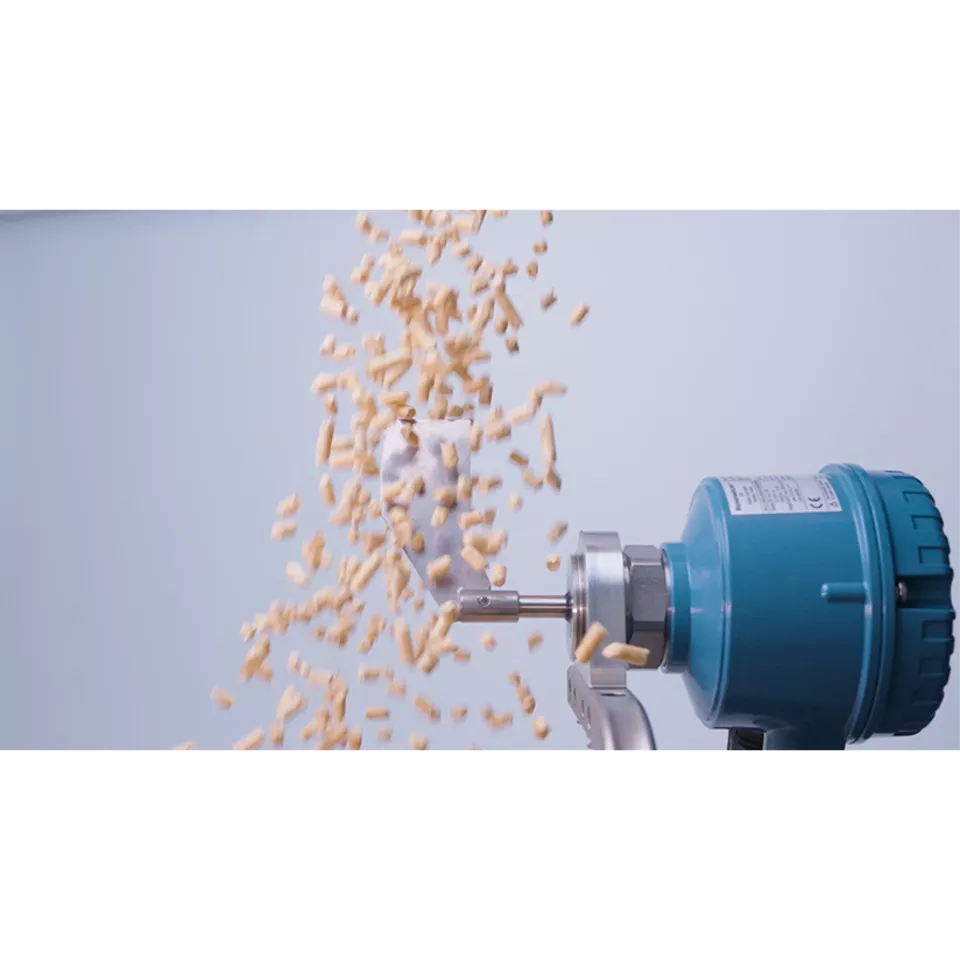

회전 패들 스위치는 분당 1 또는 5회전으로 패들 베인을 회전하는 동기식 모터에 의해 구동됩니다. 베인의 매체에 막힌 상태에서 회전이 중단되므로 출력이 열린 상태에서 덮인 상태로 전환됩니다. 베인에서 매체를 제거하면 회전이 재개되고 출력 신호가 열린 상태로 전환됩니다.
정전용량 레벨 스위치는 라디오 주파수(RF)를 통해 정전용량을 측정하는 원리를 통해 고형 매질의 유무를 감지합니다. Vessel 내 재료가 상승하여 로드를 덮으면 정전용량이 증가하며, 이는 센서에 의해 감지되고 출력 신호가 덮임 상태로 전환됩니다. Vessel 내 매체가 프로브 레벨에서 떨어지면 정전용량이 감소하고 출력이 노출 상태로 스위치됩니다.
Rosemount 2501 회전 패들 및 2555 정전용량 프로브와 같은 모델은 먼지, 고결 또는 정전기 축적의 영향을 받지 않도록 설계되었습니다. 또한 Rosemount 2555는 능동형 차폐하다 기술을 탑재하여 소재 축적으로 인한 스위칭 오작동을 방지합니다.

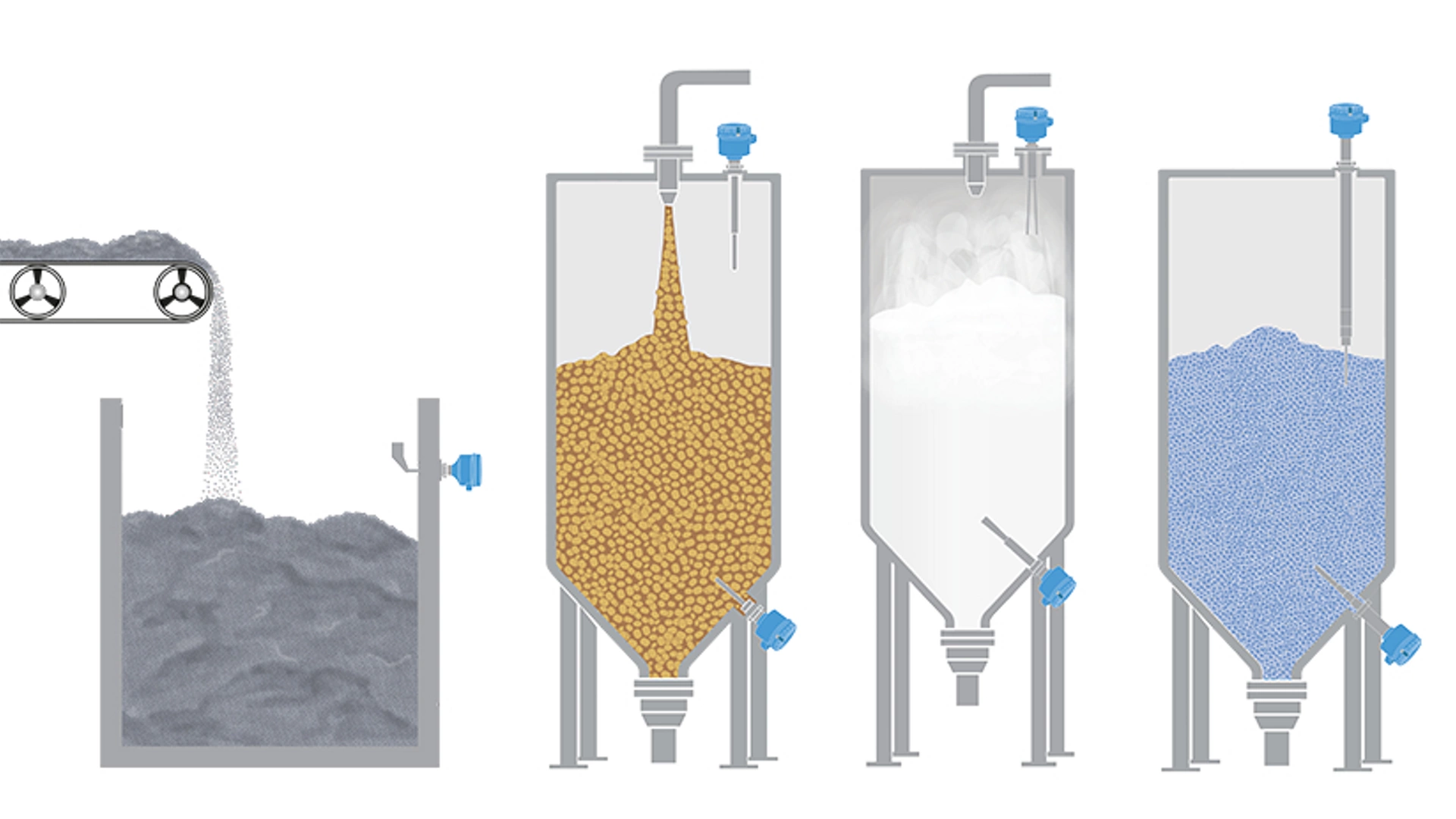

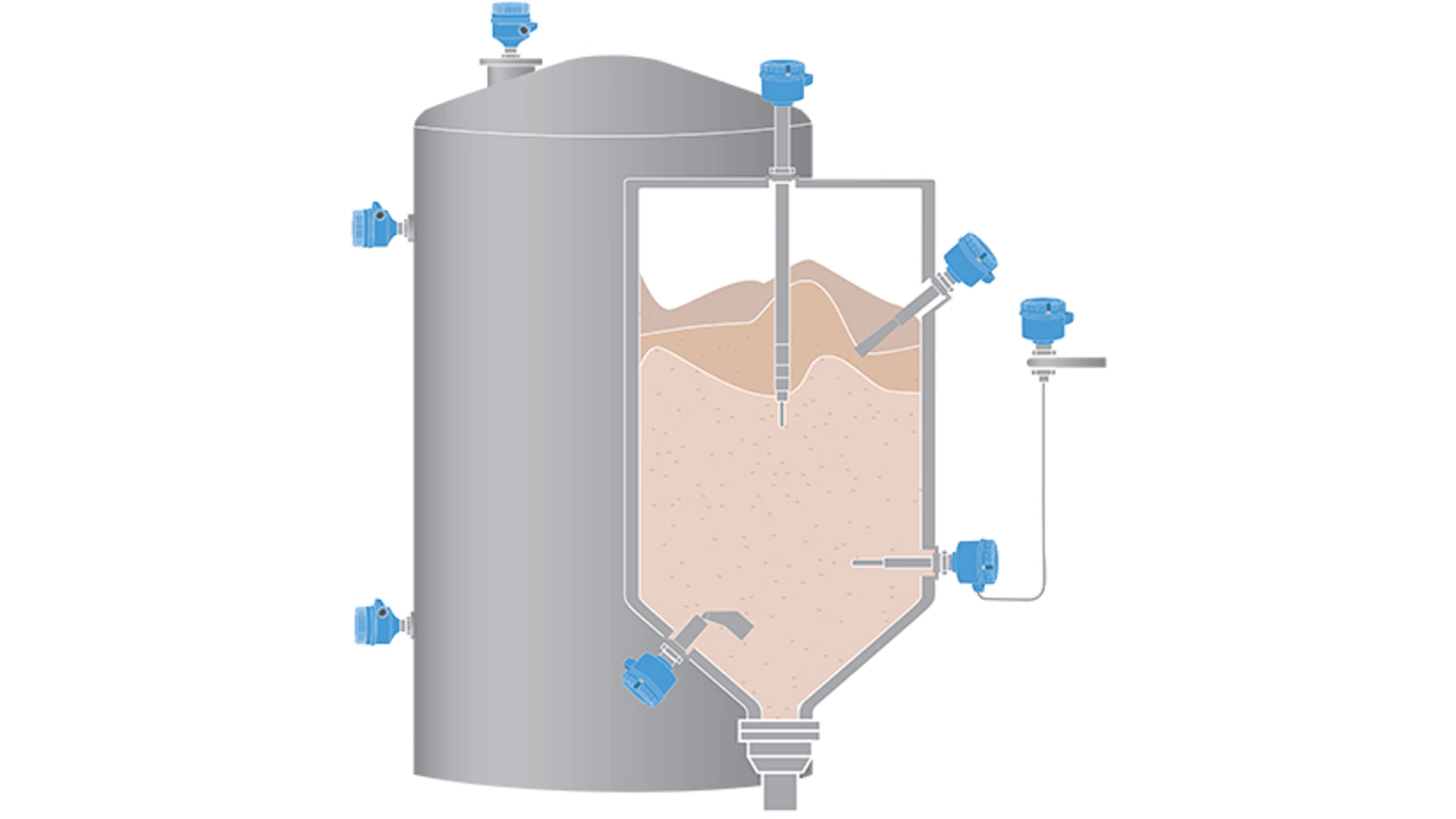

예, Rosemount 레벨 스위치는 일반적으로 고레벨, 저레벨 또는 요구 감지에 모두 사용되며, 용도에 따라 Vessel의 상단, 측면 또는 하단에 설치할 수 있습니다.
Rosemount 2555 정전용량 프로브및2501 회전식 패들과 같은 모델은위험 지역(예: ATEX, IECEx, FM)에서의 사용 인증을 받았으며고온 및 고압에 대한 정격을 받았습니다. 먼지, 진동 또는 극한 조건이 있는 열악한 환경에 적합하도록 제작되었습니다.
선택 은 다음에 따라 달라집니다:
- 재료 유형(미세 분말, 과립, 펠릿)
- 유량 거동(자유 흐름 vs. 점착성)
- 설치 위치(상단, 측면 또는 경사형)
- 환경 조건(먼지, 온도, 압력)
당사의 선택 가이드와 현지 전문가가 귀하의 공정에 가장 적합한 모델을 선택하는 데 도움을 드립니다.
