비접촉식 레이더 레벨 계측이 어떻게 설치 및 유지 보수 노력을 줄이고 응용 분야 전반에서 측정 신뢰도를 향상시키는지 알아보십시오. 이 섹션에서는 Rosemount 레이더 레벨 트랜스미터가 신뢰할 수 있는 성능, 데이터 원격 액세스, 고급 진단 및 Smart Echo Supervision™을 결합하여 보다 안전한 작동, 소유 총비용 (TCO) 절감 및 가동 시간 증가를 지원하는 방법을 보여주는 주요 리소스를 모았습니다.
Products

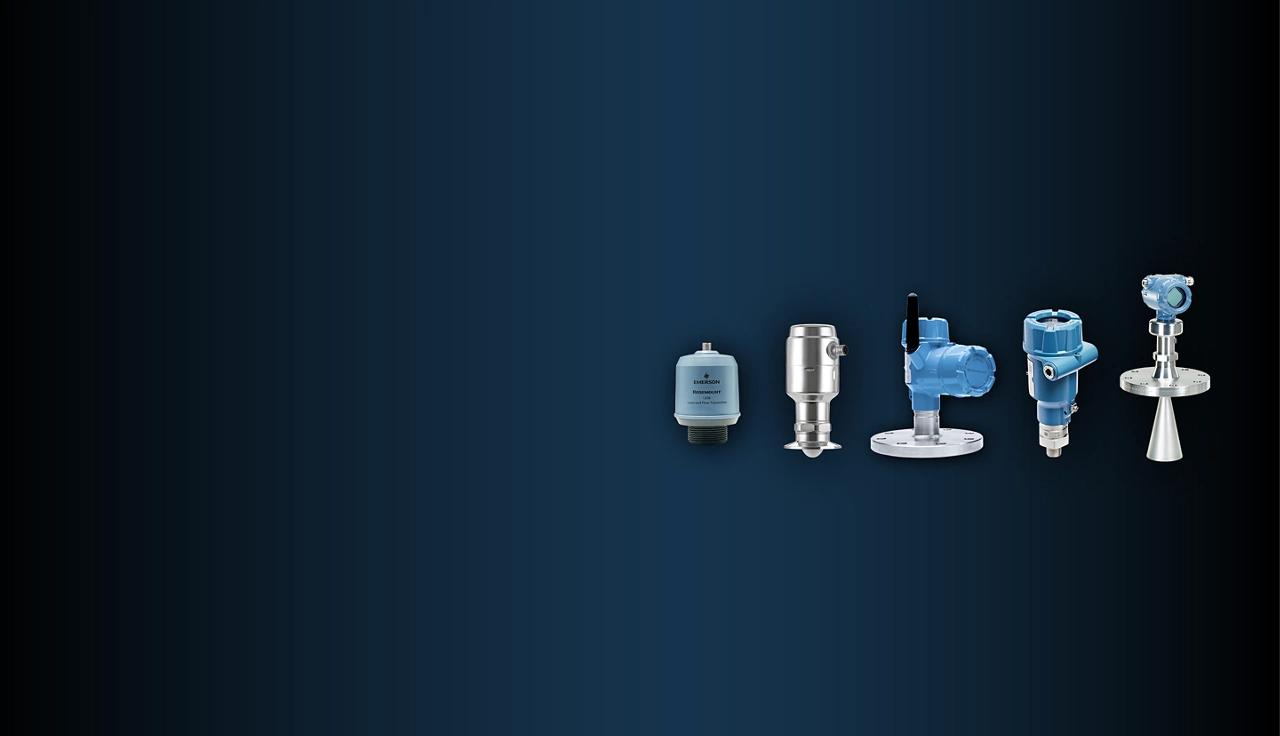

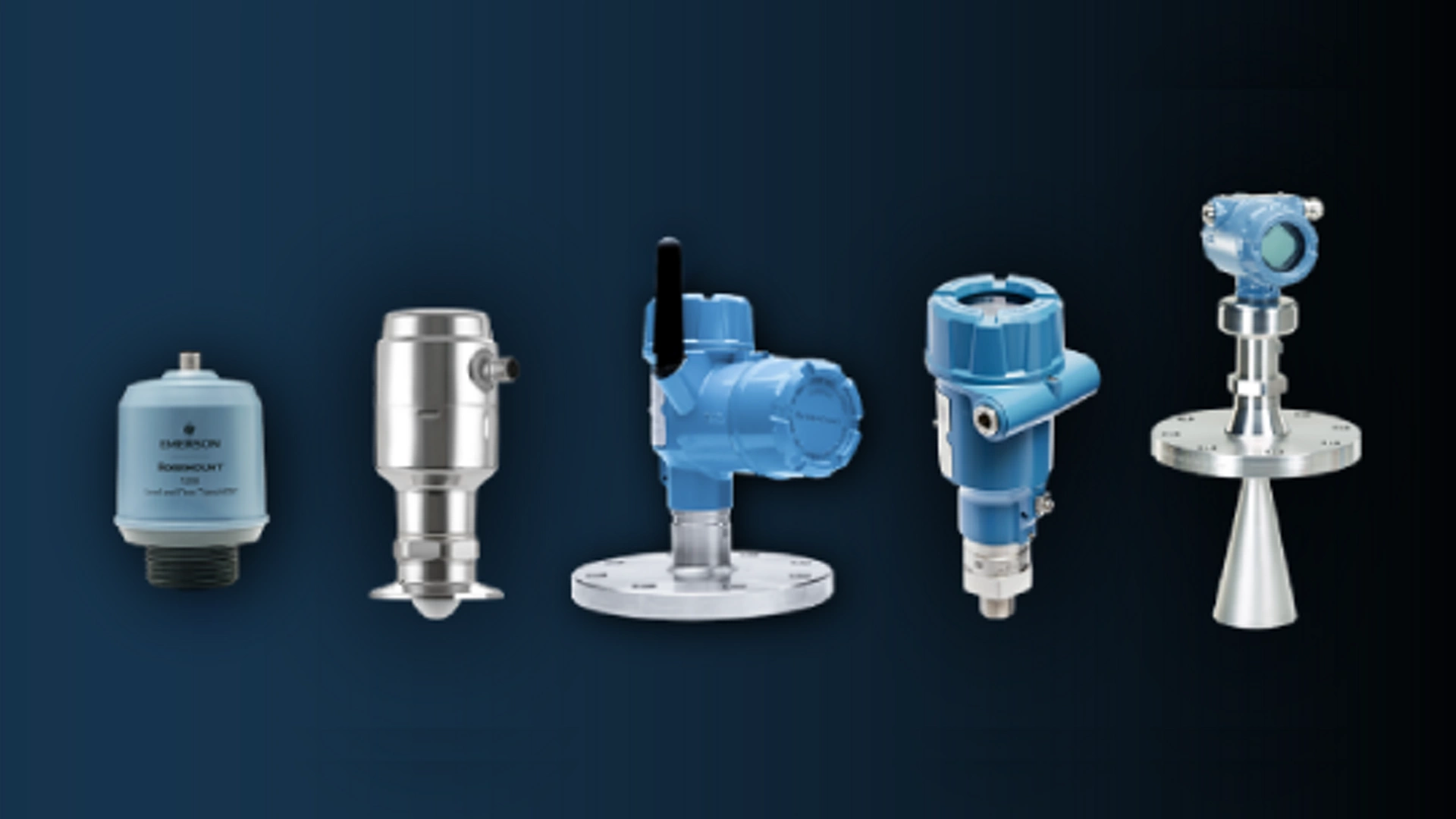

ROSEMOUNT 비접촉식 레이더
비접촉식 레이더 레벨 센서로 비용을 절감하고 가동 시간을 늘립니다.
비접촉식 레이더 레벨 측정이란 무엇입니까?
비접촉식 레이더 레벨 계측은 제품을 건드리지 않고 레벨을 측정하는 기술입니다. 센서는 재료 표면을 향해 저전력 레이더 신호를 보내 신호가 반환되는 데 걸리는 시간을 측정합니다. 따라서 먼지가 많거나 증기가 많거나 난류 조건에서도 레벨 계측을 신뢰할 수 있습니다. 진보된 FMCW 레이더 기술은 지속적으로 표면을 추적하는 동시에 Smart Echo Supervision™은 파이프나 교반기와 같은 내부 장애물에서 발생하는 잘못된 에코를 자동으로 걸러냅니다.
그 결과 최소한의 설정 및 유지보수로 정확하고 안정적인 레벨 계측이 가능합니다.

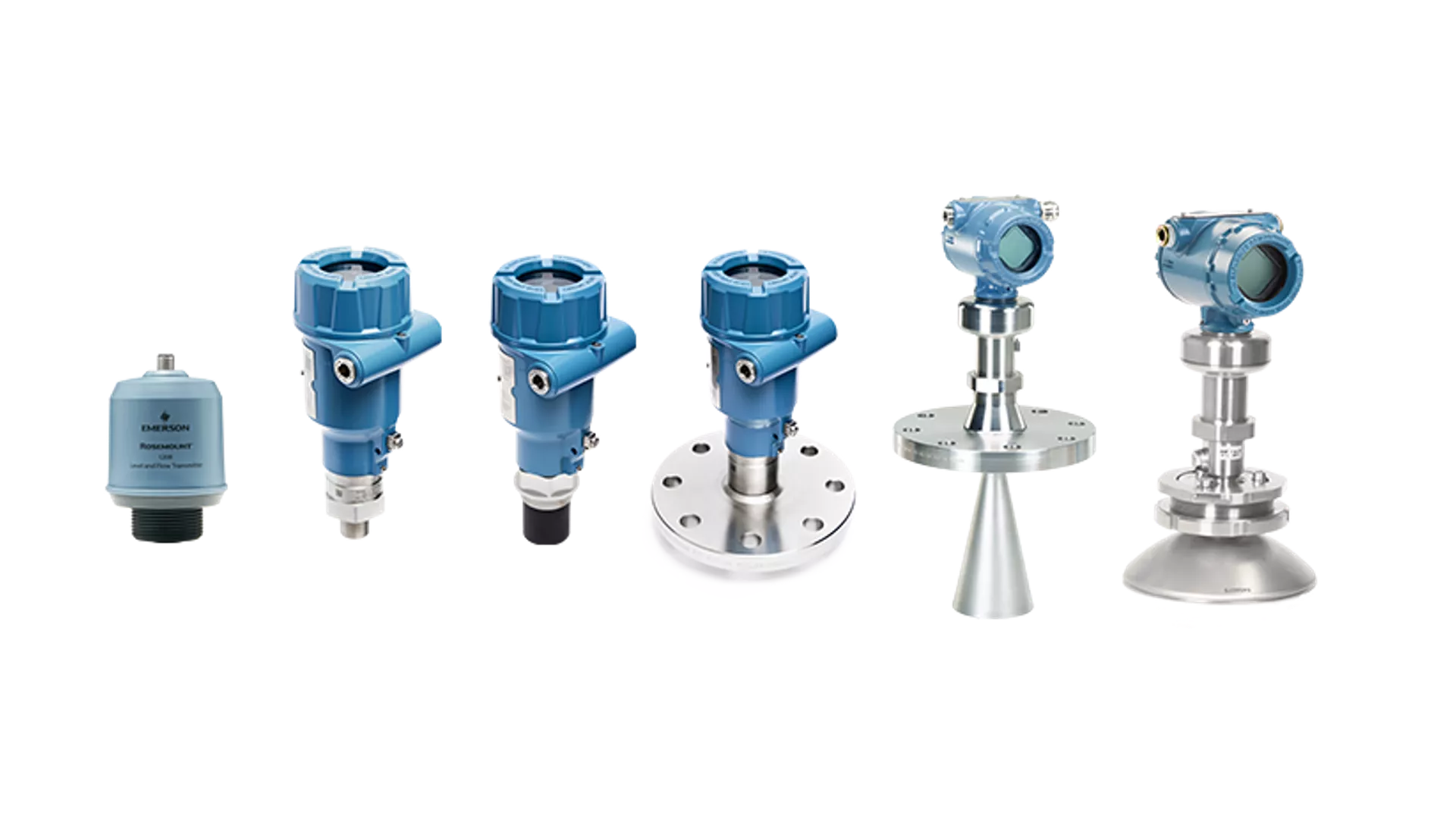

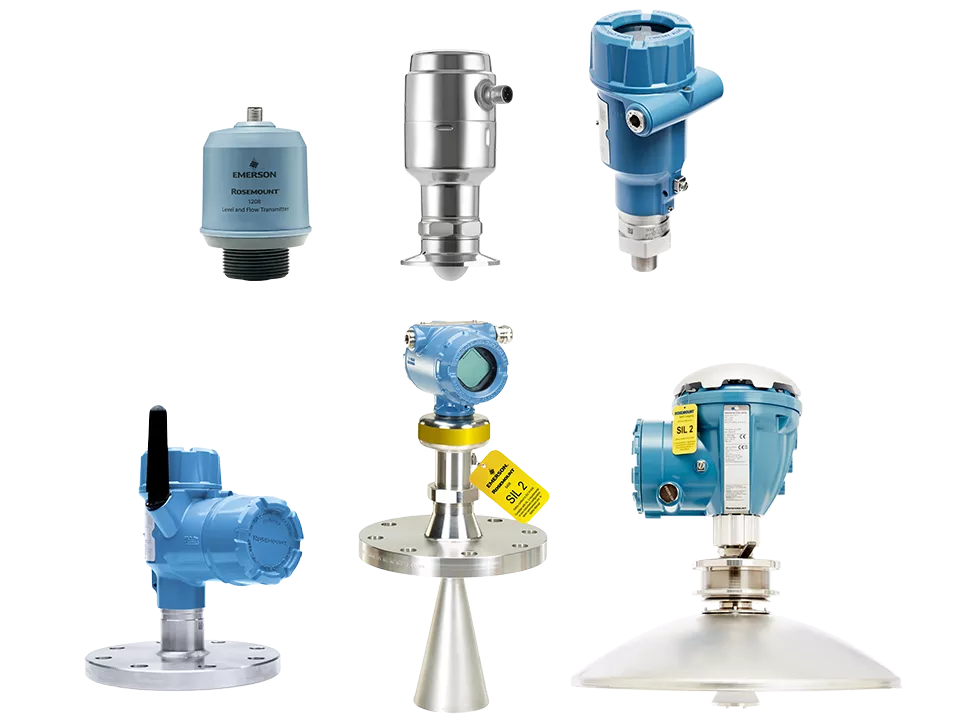

사용하기 쉬운 레이더 레벨 트랜스미터로 측정 작업 간소화
레이더 레벨 계측 분야의 발명가로서 50년 이상의 경험을 바탕으로 고객의 레벨 계측 과제 해결을 위해 최선을 다하고 있습니다.

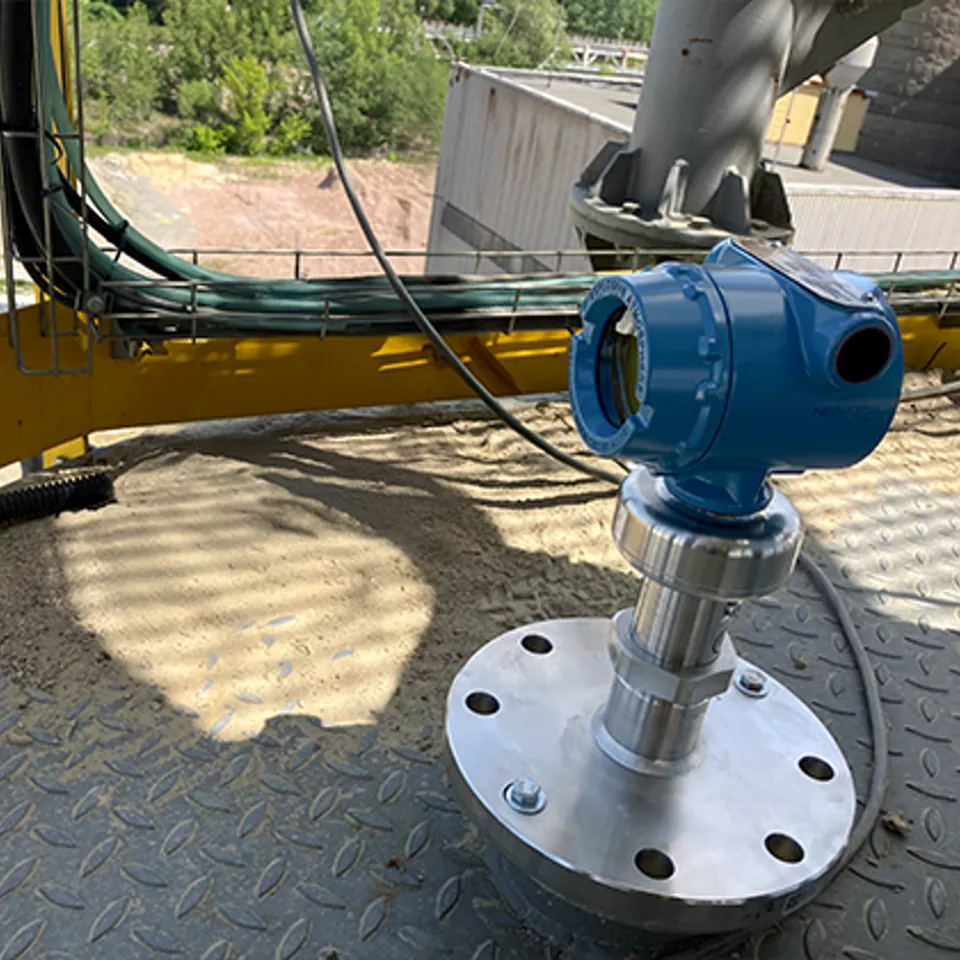

Rosemount 5408 레벨 트랜스미터
가장 까다로운 응용 분야를 위한 고정밀 레벨 계측. 응용 분야 적합성
- 공격적인 액체 매체 및/또는 극한 조건의 액체 응용 분야용
- 대형 고체 입자, 과립, 펠릿 또는 무거운 분말이 있는 높은 사일로의 고체 응용 분야용
레이더 측정 기술
- 2선식 FMCW 및 Smart Echo Supervision으로 우수한 신뢰성과 반응 유지 보수 작업 감소
진단 & 유지보수
- 직관적인 소프트웨어로 간편한 설치, 시운전, 유지보수 및 Proof 테스트
- 사전예방적 상태 모니터링을 위한 강력한 온보드 진단
연결 옵션
- 4–20mA 및 현대식 제어 시스템과 HART® 통합
- 무선 솔루션용 Rosemount 무선 THUM™ 어댑터와 호환 가능
안전 & 규정 준수
- 과충진 방지 및 안전이 중요한 응용 분야에 적합
- 기능 안전성을 위한 SIL 인증 취득 가능

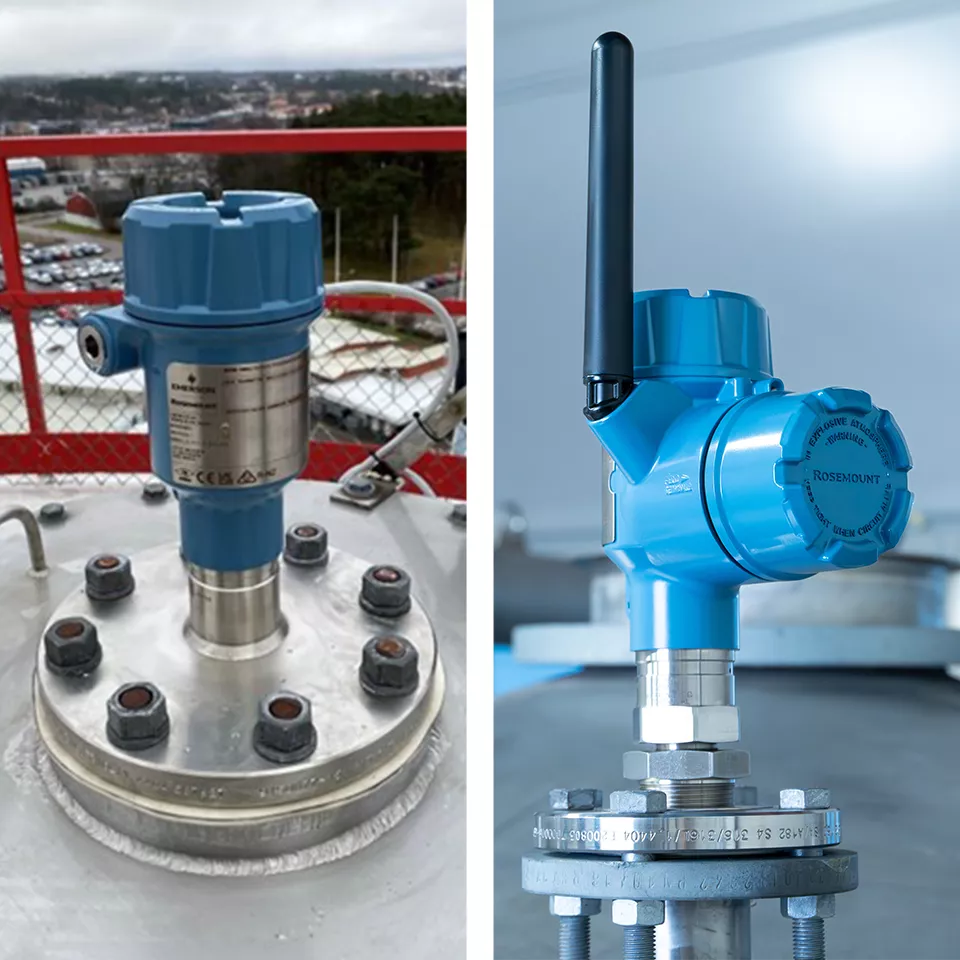

Rosemount 3408 레벨 트랜스미터
고급 진단 기능을 갖춘 신뢰할 수 있는 다목적 솔루션응용 분야 적합성
- 다양한 액체 및 고체 응용 분야에 맞는 다재다능한 솔루션
- 공정 탱크, 사일로, 원격지 또는 접근하기 어려운 위치에 적합
레이더 측정 기술
- 2선식 FMCW 및 Smart Echo Supervision으로 우수한 신뢰성과 반응 유지 보수 작업 감소
진단 & 유지보수
- 사전정비 계획을 위한 진단 패키지
- 원격 검증: 공정 중단 없이 수동 또는 자동
- 내장된 기능으로 원격 Proof 테스트 지원
연결 옵션
- 4–20mA 및 HART®
- WirelessHART® 옵션을 통해 원격 및 접근하기 어려운 위치의 레벨 계측 reading을 자동화합니다
- 구성 및 유지보수가 용이한 Bluetooth® 무선 기술(옵션)
안전 & 규정 준수
- 중요 알람 및 과충진 방지에 적합
- 안전 응용 분야에 대한 SIL 인증 지원

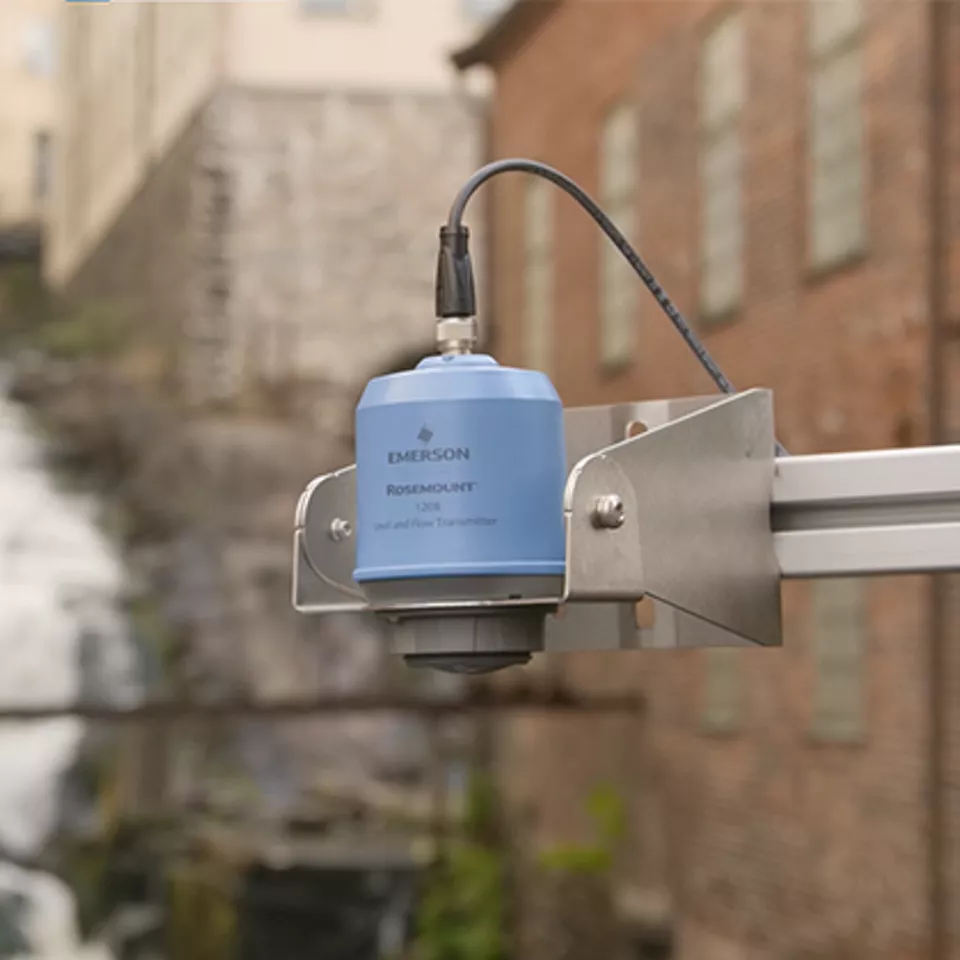

Rosemount 1208 레벨 및 유량 트랜스미터
레벨 및 유량 측정을 위한 컴팩트하고 간단한 솔루션응용 분야 적합성
- 간단한 액체 응용 분야 및 실외 설치에 적합
- 소형 탱크 또는 협소한 공간에 분말 및 과립이 있는 고체 응용 분야에 적합
- 개방형 수로 유량 레벨 측정
레이더 측정 기술
- Smart Echo Supervision 기술이 적용된 소형 FMCW 레이더로 우수한 신뢰성과 반응 유지 보수 작업 감소
연결 옵션
- 다양한 통신 옵션 사용 가능: Bluetooth® 무선 기술, 4-20mA HART® 또는 IO-link
안전 & 규정 준수
- 음용수 및 식품 등급 승인을 받은 소형 PVDF 하우징
- 실외 내구성이 뛰어나고 완전 침수 가능한 밀폐형 설계

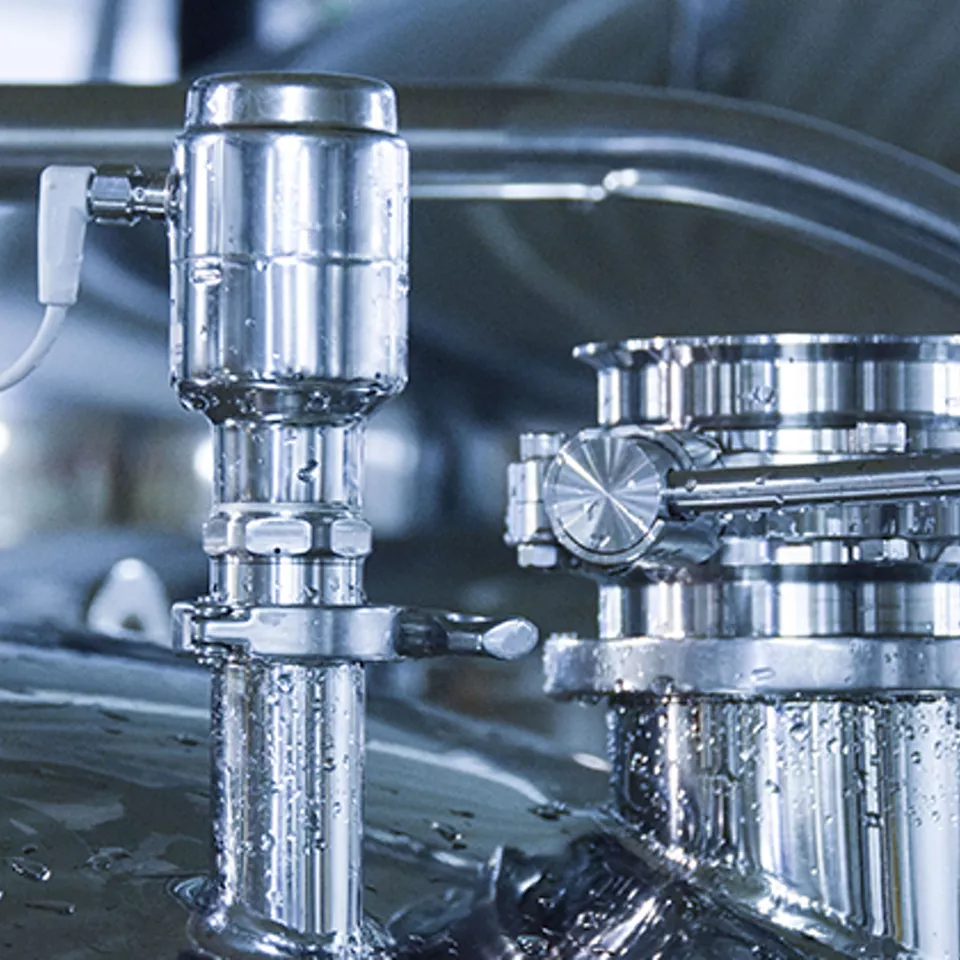

Rosemount 1408 레벨 트랜스미터
레벨 및 유량 측정을 위한 컴팩트하고 간단한 솔루션응용 분야 적합성
- 간단하고 위생적인 액체 응용 분야용
- 소형 탱크 또는 협소한 공간에 분말 및 과립이 있는 고체 응용 분야에 적합
레이더 측정 기술
- Smart Echo Supervision 기술이 적용된 소형 FMCW 레이더로 우수한 신뢰성과 반응 유지 보수 작업 감소
- 세척 절차를 자동으로 감지하는 고유한 CIP 알고리즘
연결 옵션
- 다양한 통신 옵션 사용 가능: 4-20mA HART® 또는 IO-link
안전 & 규정 준수

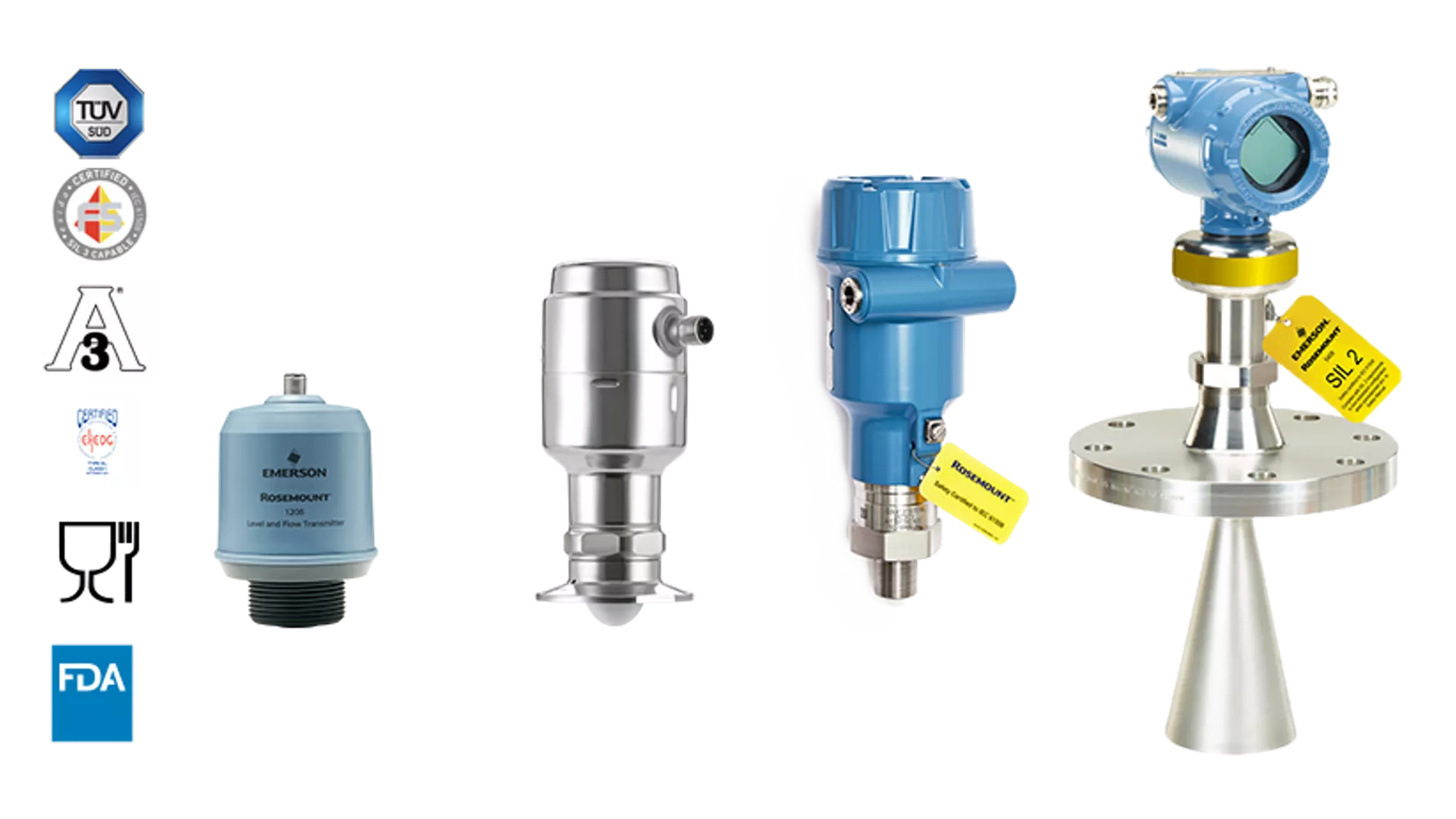

- 위생 표준 준수: 3-A®, FDA, EC 1935/2004, EHEDG
- 연마된 컴팩트한 스테인리스 강 하우징
리소스
제품 애플리케이션
-2?fmt=webp-alpha&qlt=95 "윤활제 생산, 혼합 및 보관 시 재고 관리")
제품 애플리케이션
화학
광업 & 광물 및 금속
생명 과학
전력
석유 및 가스
다운스트림 탄화수소
식음료
상수 및 폐수
화학
그린 수소 및 산소 분리기의 레벨 모니터링

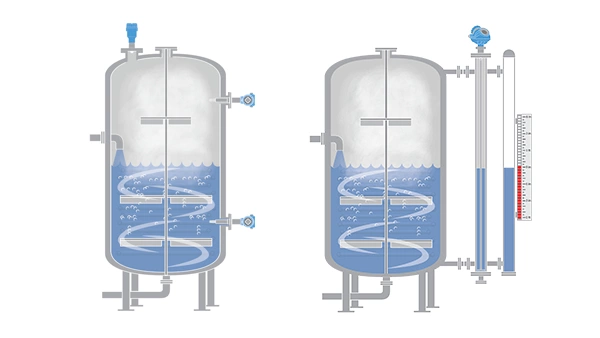

리액터 및 믹싱 탱크용 레벨 계측 솔루션
암모니아수의 레벨 측정
무수 암모니아 탱크 레벨 측정
혼합 및 믹싱용 레벨 계측
화학물질 저장 공정 용기의 레벨 측정 및 재고 관리
리튬 이온 배터리의 양극, 음극 및 전해질 반응기 / 혼합 탱크 레벨 제어
폴리머 생산에서 저장된 염의 레벨 측정
실리카 분말 저장 탱크의 레벨 측정
플라스틱 화합물 생산에 쓰이는 비축된 폴리머 대상 고체 레벨 계측
세제 생산 사일로 내 레벨 측정
색소 안료 저장 탱크의 레벨 측정
흡착제 저장 탱크 레벨 측정
소다회 생산 플랜트의 트로나 광석 저장을 위한 레벨 측정
폴리프로필렌/폴리에틸렌 플라스틱 생산에서 레벨 계측
비료 생산에서 MAP/DAP 과립 저장을 위한 레벨 측정
비료 충진 도징 탱크의 고체 레벨 측정
소다회 생산 플랜트의 코크 저장 레벨 측정
윤활제 생산, 혼합 및 보관 시 재고 관리
페인트 생산 시 재고 제어 및 레벨 계측
액체 수소 저장 탱크의 차압(DP) 레벨 측정
자주 묻는 질문
비접촉식 레이더 레벨 센서에 대해 자주 묻는 질문의 답변 찾기
에머슨의 비접촉식 레이더 포트폴리오는 주파수 변조 연속파(Frequency Modulated Continuous Wave) 기술을 활용합니다. 연속 레이더 신호는 시간이 지남에 따라 증가하는 주파수와 함께 전송되어 ‘신호 스위프’를 생성합니다. 신호는 표면에서 안테나로 반사되어 레벨을 계산하게 됩니다.
FMCW 기술을 통해 다음을 수행할 수 있습니다:
- 더 높은 측정 정확도
- 높은 신뢰성
- 더 광범위한 응용 분야
- 매체 밀도, 온도 변화, 분진 또는 압력 변화가 발생해도 정확도에 영향을 미치지 않습니다
Rosemount 비접촉 레이더 레벨 트랜스미터는 Smart Echo Supervision 시그널 프로세스 알고리즘을 특징으로 합니다. 당사의 트랜스미터는 Vessel 내 장애물로부터의 반향을 포함한 모든 반향을 자동으로 추적하고, 이를 실제 생산품 표면의 반향과 구별해 냅니다.
Smart Echo Supervision 기술의 이점:
- 내부 탱크 장애물이나 노즐 배치에 대해 걱정할 필요가 없습니다.
- 이를 통해 정확한 제품 레벨이 신뢰할 수 있으면서도 정확하게 보고됩니다.

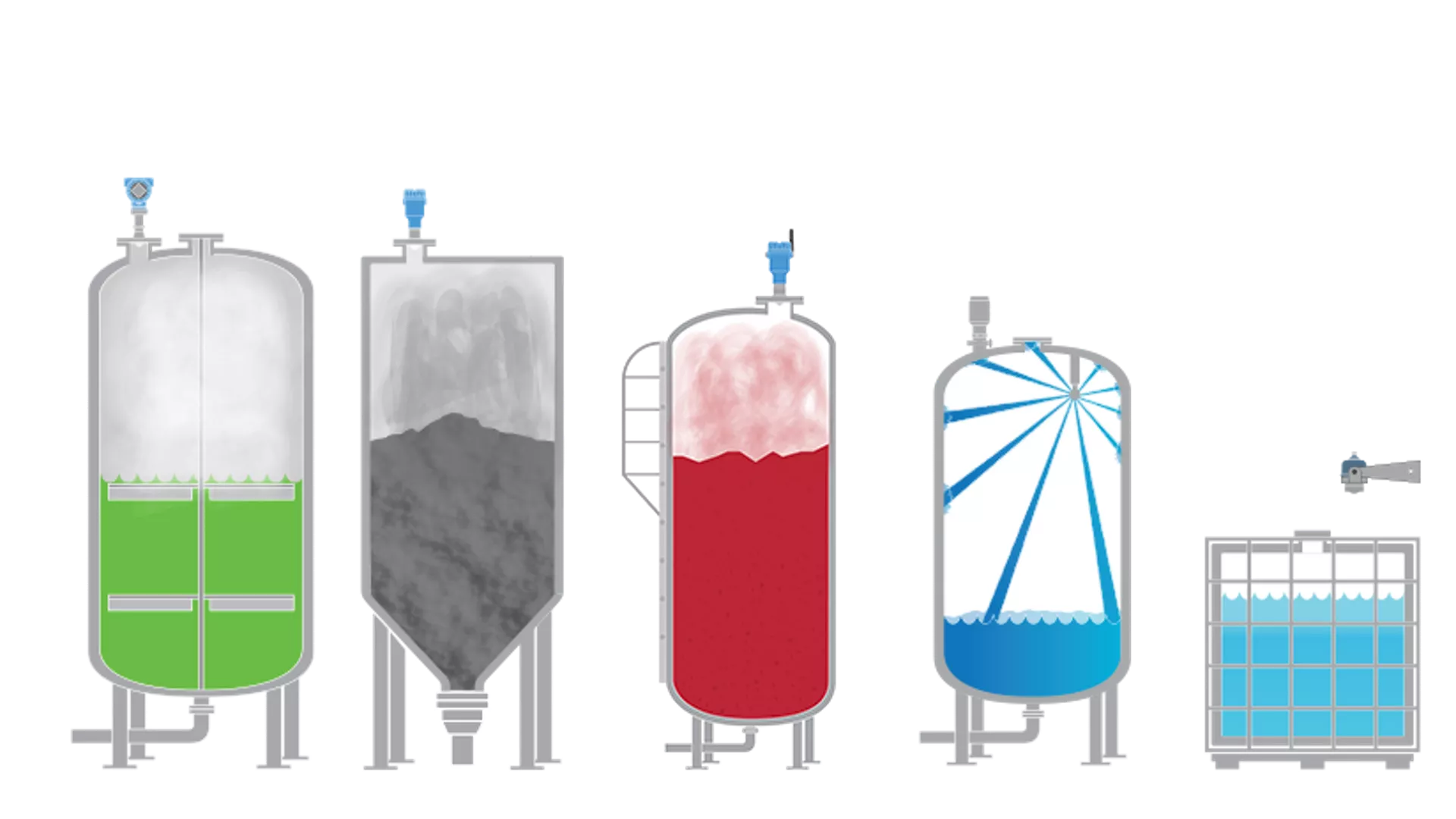

레이더 레벨 기술은 주로 공정제어를 가능하게 하고 자재 가용성을 보장함으로써 고체 응용 분야에서 상당한 이점을 제공합니다. 지속적인 모니터링을 통해 공정 최적화, 중단 감소, 안전성 향상을 위한 통찰력을 얻을 수 있습니다.

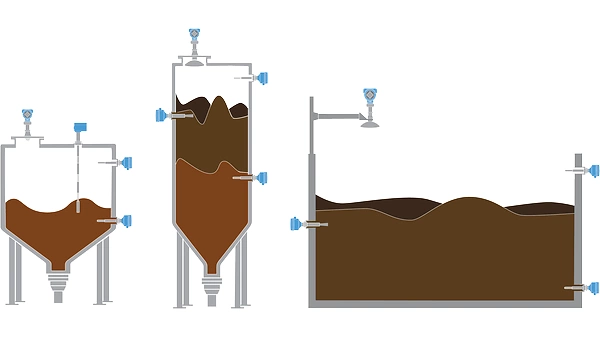

고체 응용 분야에서는 급격한 레벨 변화와 낮은 유전 상수가 일반적입니다. 비접촉식 레이더 센서는 이러한 조건에서 탁월한 성능을 발휘하며 레벨 제어 및 재고 관리에 적극 권장됩니다.
고체 물질을 채우는 주기 중 발생하는 분진은 또 다른 문제입니다. 비접촉식 레이더 트랜스미터는 분진의 영향을 크게 받는 초음파 및 레이저 장치와 달리 중단 없이 증기 공간의 분진을 효과적으로 처리합니다.
레이더 레벨 측정 장치를 선택할 때는 재료 특성, 사일로 크기 및 충전 위치를 고려해야 합니다. 충전 포인트에 더 가깝게 장착된 장치는 측정 간섭에 더 취약합니다.
Device Description은 대부분의 사용 사례에 권장되지만, Emerson은 레벨 계기의 고급 구성 및 진단을 위한 몇 가지 독립 실행형 도구를 제공합니다.
- 진단 툴: 트러블 슈팅, 오프라인 검사 및 장치 상태에 중점을 두고 심층 분석이 필요한 유지보수 시나리오에 유용합니다. Rosemount 5408, 3408, 5300 및 3308 시리즈 레이더 기반 장치를 지원합니다.
- AMS 장치 구성기: 제어실을 떠나지 않고도 트랜스미터의 기능을 확인하기 위해 스마트 에코 레벨 테스트와 같은 원격 Proof 테스트를 구성하고 이를 실행하는 데 사용됩니다.
- AMS 장치 관리자: 예측 유지보수는 플랜트 수익을 감소시키는 예기치 못한 가동 중단과 비효율적인 운영을 피할 수 있도록 돕습니다.
- Rosemount Radar Master Plus: Rosemount 3408 또는 5408 레벨 트랜스미터를 구성 및 운영할 때 사용자에게 가장 친숙한 환경을 제공하기 위해 개발되었습니다.
비접촉 레이더 레벨 트랜스미터는 재료 표면에 닿지 않고도 정확하고 신뢰할 수 있는 연속 레벨 계측을 제공합니다. 까다로운 공정 조건에서도 성능은 안정적으로 유지됩니다.
- 밀도, 점도, 전도도, 코팅, 부식성, 폼, 증기, 변동하는 압력 및 온도 등 다양한 공정 조건에 영향을 받지 않음
- 펄스 레이더와 달리 Rosemount 비접촉식 레이더 트랜스미터는 더 높은 감도를 자랑하며 까다로운 조건에서도 신뢰할 수 있고 정확한 레벨 탐지를 보장합니다
- Rosemount의 트랜스미터는 비, 햇빛 또는 응결과 같은 환경 요인에 탄력적입니다
- 가동부가 없어 유지보수 요건이 최소화되고 장기적인 성능과 신뢰성이 향상됩니다.
- 고급 온보드 진단으로 사용자가 예방적 유지보수를 수행할 수 있습니다.
- 원격 Proof 테스트 기능으로 시간을 절약하고 안전성을 개선합니다.
Emerson의 비접촉 레이더 레벨 트랜스미터는 단순하거나 까다로운 응용 분야 모두에서 정확하고 신뢰할 수 있는 레벨 계측에 이상적이라는 다양한 이점을 제공합니다. 주요 이점은 다음과 같습니다.
1. 높은 정확성 및 안정성
- 주파수 변조 연속파(Frequency Modulated Continuous Wave)(FMCW) 레이더를 활용하여 정밀한 레벨 계측을 수행합니다.
- 높은 분해능과 반복성으로 아주 작은 레벨 변화도 감지할 수 있습니다.
2. 공정 매체와 접촉 없음
- 침식, 부식, 점성 또는 위생 응용 분야에 적합합니다.
- 마모, 오염 위험 및 유지 관리 필요성을 줄입니다.
3. 교정 불필요
- 설치 및 시운전을 간소화합니다.
- 설정 시간이 단축되고 작동 중 재교정이 필요하지 않습니다.
4. Smart Echo Supervision™
- 실제 제품 표면 에코와 내부 장애물로 인한 거짓 에코를 자동으로 구별합니다.
- 교반기, 사다리 또는 복잡한 형상이 있는 탱크에서도 정확한 판독값을 보장합니다.
- 복잡한 설정과 구성이 필요 없는 즉시 사용 가능한 솔루션입니다.
5. 열악한 조건에서도 견고한 성능
- 저항:
- 온도 및 압력 변화
- 증기, 먼지 또는 응결
- 폼 또는 난류 - 슬러리 및 분말을 포함한 액체 및 고체에 모두 적합합니다.
6. 폭 넓은 적용 범위
- 야외 탱크, 폐쇄형 Vessel 및 스틸링 웰(well)에서 작동합니다. 모델을 구성할 때 해당 모델 코드를 선택합니다.
- 다양한 설치 필요성에 맞게 다양한 안테나 유형(예: 콘, 파라볼릭, 공정 씰)과 함께 사용할 수 있습니다.
7. 고급 진단
- 예측 유지보수 및 장치 상태 모니터링을 위한 내장 도구.
- Smart Meter Verification과 같은 기능은 지속적인 성능 및 규정 준수를 보장하는 데 도움이 됩니다.
8. 안전 및 규정 준수
- 여러 모델이 SIL 2 응용 분야에 대한 IEC 61508 인증을 받았습니다. SIL 및 비 SIL 응용 분야 모두에 대해 쉬운 검증 또는 Proof 테스트를 제공합니다.
- 과충진 방지 및 중요한 안전 응용 분야를 지원합니다.
9. 긴 측정 범위
- Rosemount 5408과 같은 모델은 최대 150미터(492피트)까지 측정할 수 있어 대형 저장 탱크, 사일로, 댐 등과 같은 곳에 적합합니다.
10. 사용 편의성
- 구성, Proof 테스트 및 유지보수를 위한 직관적인 소프트웨어 인터페이스.
- 사용자 친화적인 작동을 위한 인간 중심 설계 원칙에 따라 설계되었습니다.
예, Rosemount 3408 무선 레벨 센서는 세계 최초의 WirelessHART 비접촉 레이더 레벨 트랜스미터입니다. 80GHz 레이더 기술의 정밀도와 WirelessHART 통신을 결합하여 케이블 연결 없이도 정확하고 신뢰할 수 있는 레벨 계측이 가능합니다. 따라서 원격 설치나 접근하기 어려운 설치에 적합하므로 설치 비용을 절감하고 유지보수는 간소화됩니다.
위생 환경의 경우에는 Rosemount 1408H 비접촉 레이더 레벨 트랜스미터가 가장 적합한 선택입니다. 엄격한 위생 기준을 충족하도록 특수 설계되어 식품, 음료 및 제약 공정에 적합합니다. 위생적인 매립 장착 설계와 3-A® 및 EHEDG 등의 인증을 통해 CIP/SIP 세척 주기 중에도 제품 안전을 보장하고 오염 위험을 최소화하며 공정 효율성을 유지합니다.
Rosemount™ 1208은 정수 및 폐수 분야에 적합합니다. 유지보수가 필요 없는 정확한 레벨 및 유량 측정을 위해 80GHz 레이더를 사용합니다. 초음파에 비해 온도, 증기 또는 응결의 영향을 받지 않습니다. 정수압 센서와 달리 표류하거나 재교정이 필요하지 않습니다. 견고한 침수형 PVDF 하우징과 Bluetooth®, HART® 및 IO-Link 연결을 통해 설치가 쉽고 열악한 환경에서도 신뢰성을 유지할 수 있습니다.
올바른 비접촉 레이더 레벨 트랜스미터를 선택하는 것은 공정 조건, 응용 분야의 복잡성 및 측정 요구 사항에 따라 달라집니다. 다음과 같은 주요 요소를 고려하십시오.
- 응용 분야 유형 및 매체
먼저 응용 분야에 액체, 고체 또는 슬러리가 포함되는지, 그리고 조건에 먼지, 증기, 난류 또는 내부 장애물이 포함되는지 여부를 파악하십시오. 비접촉식 레이더는 접촉 센서가 실용적이지 않은 공정에 매우 적합합니다. - 공정 복잡성 및 성능 요구 사항
간단한 응용 분야에서는 기본 레벨 계측만 필요할 수 있지만, 까다로운 응용 분야에는 고급 시그널 프로세스, 진단 및 더 높은 신뢰성이 필요할 수 있습니다. 내부 구조물이 있는 탱크, 공정 조건이 변화하는 환경 또는 안전 요구사항이 있는 공정에서는 지능형 에코 관리 기능과 진단 기능을 갖춘 레이더 레벨 트랜스미터를 사용하면 더욱 효과적입니다. - 설치 및 연결 요구 사항
가용 전력, 통신 인프라 및 접근성을 고려하십시오. 공정제어에는 HART®를 사용한 유선 4–20 mA가 일반적이며, WirelessHART®를 사용하면 케이블 연결 없이 원격 또는 접근하기 어려운 위치에서 비용 효율적인 레벨 모니터링이 가능합니다. - 정확도, 안전성 및 규정 준수
탱크 게이징, 과충진 방지 또는 안전이 중요한 측정과 같은 응용 분야의 경우, 높은 정확도와 인증된 안전 규정 준수를 위해 설계된 레이더 트랜스미터를 선택하십시오. Rosemount 비접촉식 레이더 포트폴리오는 단계화된 목적에 맞는 접근 방식을 따르므로, 성능, 진단, 연결성 및 소유 총비용 (TCO)의 적절한 균형으로 각 응용 분야를 보다 쉽게 일치시킬 수 있습니다.
