써모웰 소개
개요

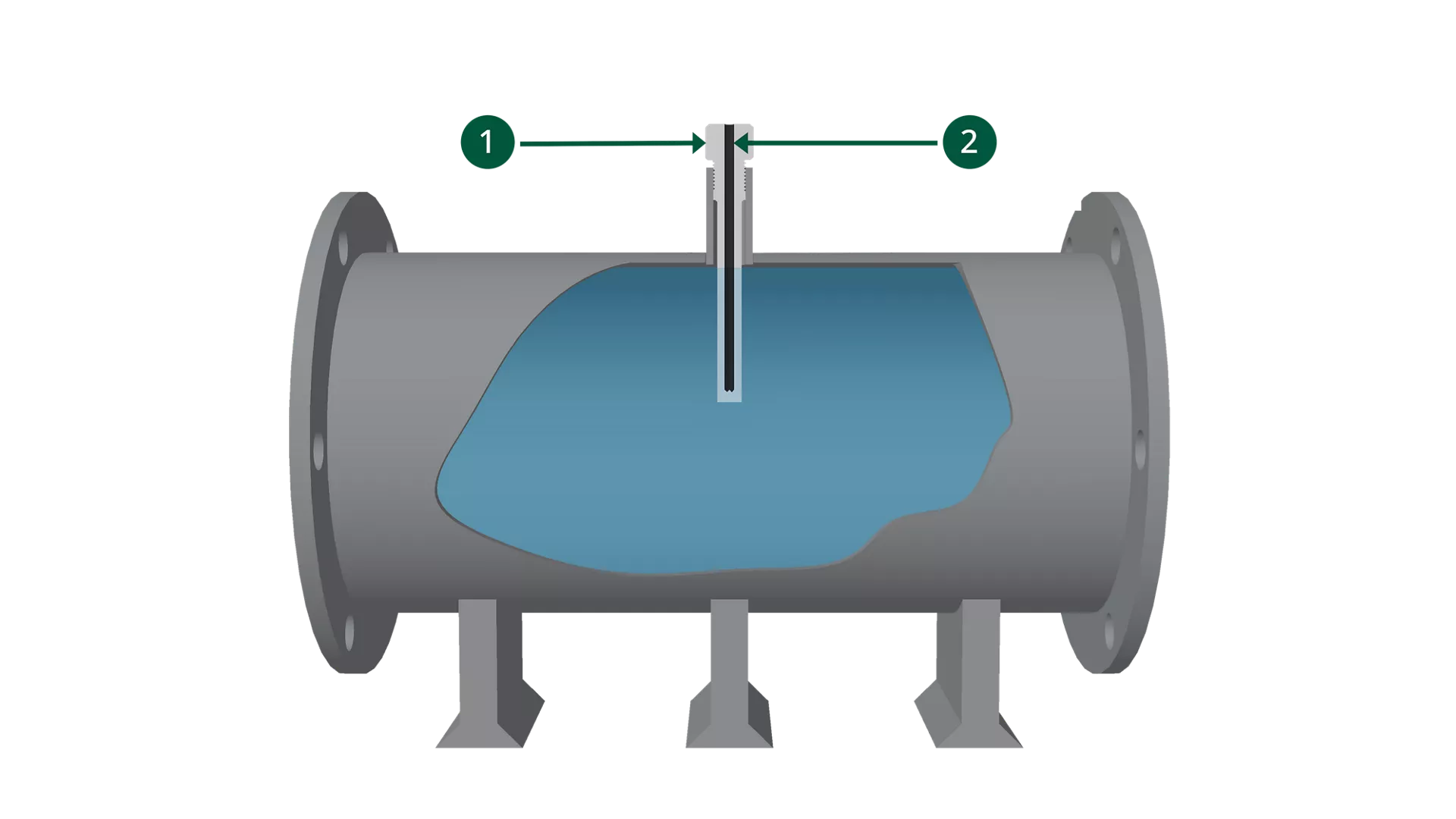

써모웰(Thermowell) (1)은 공정 Vessel 또는 배관에 압력을 단단히 설치하여 유량 유도 응력, 고압 및 부식성 화학 물질과 같은 혹독한 산업 프로세스 조건으로부터 온도 센서(2)를 보호하도록 설치된 폐쇄형 금속 튜브입니다. 또한 써모웰(Thermowell)을 사용하면 공정 가동 중단 없이 보정 또는 교체를 위해 센서를 공정에서 쉽게 제거할 수 있습니다. 스템 프로파일을 기반으로 써모웰(Thermowell)을 최적화하여 응답 시간이나 견고성을 보장할 수 있습니다. 가장 정확한 온도 측정을 위해 써모웰(Thermowell)의 크기를 조정하여 팁을 파이프 중앙에 배치합니다.
Rosemount 써모웰(Thermowell) 설계 액셀러레이터
써모웰(Thermowell) 설계와 연관된 애로 사항 #1 제거
평균적으로 엔지니어는 프로젝트당 서모웰을 계산하는 데 50시간을 사용합니다. 기존의 시행착오 방법을 사용하여 ASME 표준을 통과하려면 온도 포인트는 포인트(태그)당 3-4번 계산을 반복해야 할 수도 있습니다.

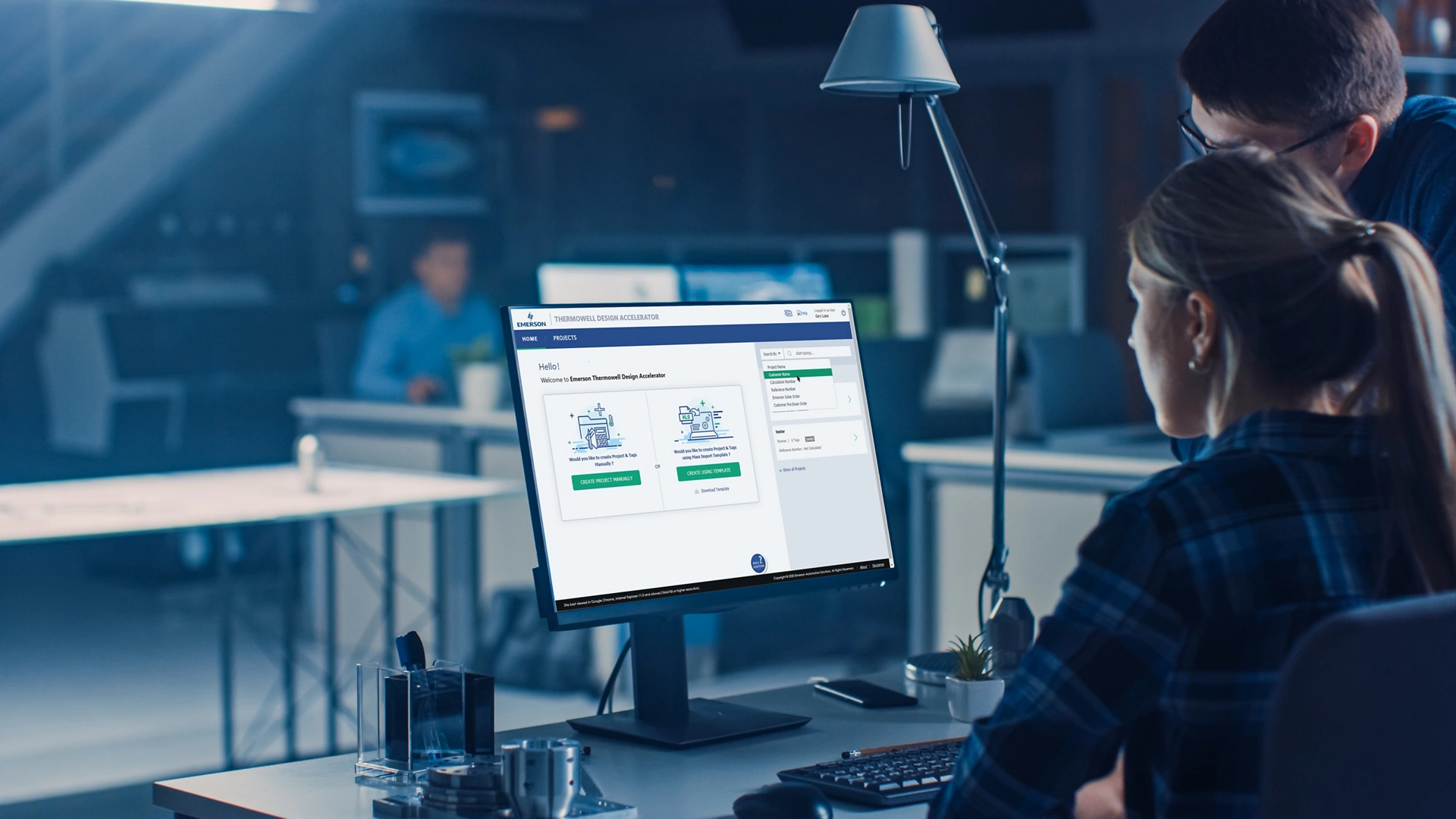

Rosemount 써모웰(Thermowell) 설계 가속기는 무료 온라인 써모웰(Thermowell) 계산 도구로, 최대 90% 더 빠른 써모웰(Thermowell) 계산을 실행하고 설계 시간을 단 15분으로 줄일 수 있습니다. 사용하기 쉬우며, 복잡한 프로젝트에서 사용자를 확실히 안내함으로써 인력 및 자원의 낭비를 줄일 수 있습니다. 계산에서는 ASME PTC-19.3 TW 기준을 사용하여 안전한 결과를 산출함으로써 프로세스와 이를 운영하는 사람들을 보호할 수 있습니다.
MyEmerson 계정에 등록하거나 크기 버튼을 클릭하여 시작합니다.
ASME PTC 19.3 TW 소개
공정 산업에서 온도는 가장 많이 측정되는 변수입니다. 아무리 사소한 측정 에러라도 효율, 에너지 소비, 제품 품질 및 안전성에 해로운 영향을 미칠 수 있습니다.
ASME 기준은 주파수, 동적 스트레스, 정상 상태 스트레스 및 정수압 한계 등, 4가지 정량적 기준을 제공함으로써 효율적이고 안전한 설계를 구현할 수 있습니다.
에머슨의 Rosemount 써모웰(Thermowell) 설계 액셀러레이터는 PTC 19.3 TW 표준을 준수하여 ASME 설립자가 100년도 더 전에 시작했던 것처럼 지금도 설계자에게 지속적인 서비스를 제공합니다.
자주 묻는 질문
써모웰(Thermowell)은 공정 용기 또는 배관의 일제형 구조로 설치되어 압력에 견딜 수 있게 설계된 부품으로 끝이 막힌 밀봉된 금속 튜브 형태입니다. 써모웰을 사용하는 경우 교정이나 교체를 위해 온도센서를 공정에서 제거할 때 공정을 중단하거나 배관이나 탱크를 비울 필요가 없이 쉽게 분리할 수 있습니다.
써모웰(Thermowell)은 극한 온도, 고압, 부식성 물질 및 유동 유발 응력(Flow induced Stress) 등의 까다로운 공정 조건으로부터 센서를 보호합니다.
배관에 설치된 써모웰(Thermowell)은 공정 조건이 가하는 힘 때문에 구조적인 손상 (굽힘, 균열, 부러짐)을 입을 수 있습니다. 써모웰(Thermowell)은 내압을 견디도록 설계되고, 유체와 접하는 부분이기에 장애가 발생하는 경우 공정 누출, 장비 손상 및 잠재적인 인명 부상을 초래할 수 있습니다. 써모웰(Thermowell) 계산은 이러한 원치 않는 상황이 발생하지 않도록 하고 써모웰(Thermowell)이 특정 응용 분야에서 경험하는 모든 공정 조건을 충족하고 견딜 수 있도록 수행됩니다.
Emerson의 Rosemount "Thermowell Design Accelerator" 소프트웨어는 써모웰(Thermowell) 설계, 장애 조치, 평가 과정에 필요한 정보를 제공하여 공정 안전을 확보하는데 도움을 드립니다. 써모웰(Thermowell) 계산을 수행하고, 적합한 계기를 제안하며, 전체 공정에 걸쳐 설계자에게 가이드라인을 제시해 줍니다. 이는 프로세스를 단순화하고, 어려운 측면을 자동화하고, 특정 응용 분야의 필요성에 따라 솔루션을 제공함으로써 써모웰(Thermowell) 계산의 복잡성을 줄입니다. 이를 통해 써모웰(Thermowell) 계산에 소요되는 시간과 노력의 양을 크게 줄이고 설계자가 다른 중요한 문제에 집중할 수 있도록 할 수 있습니다.
