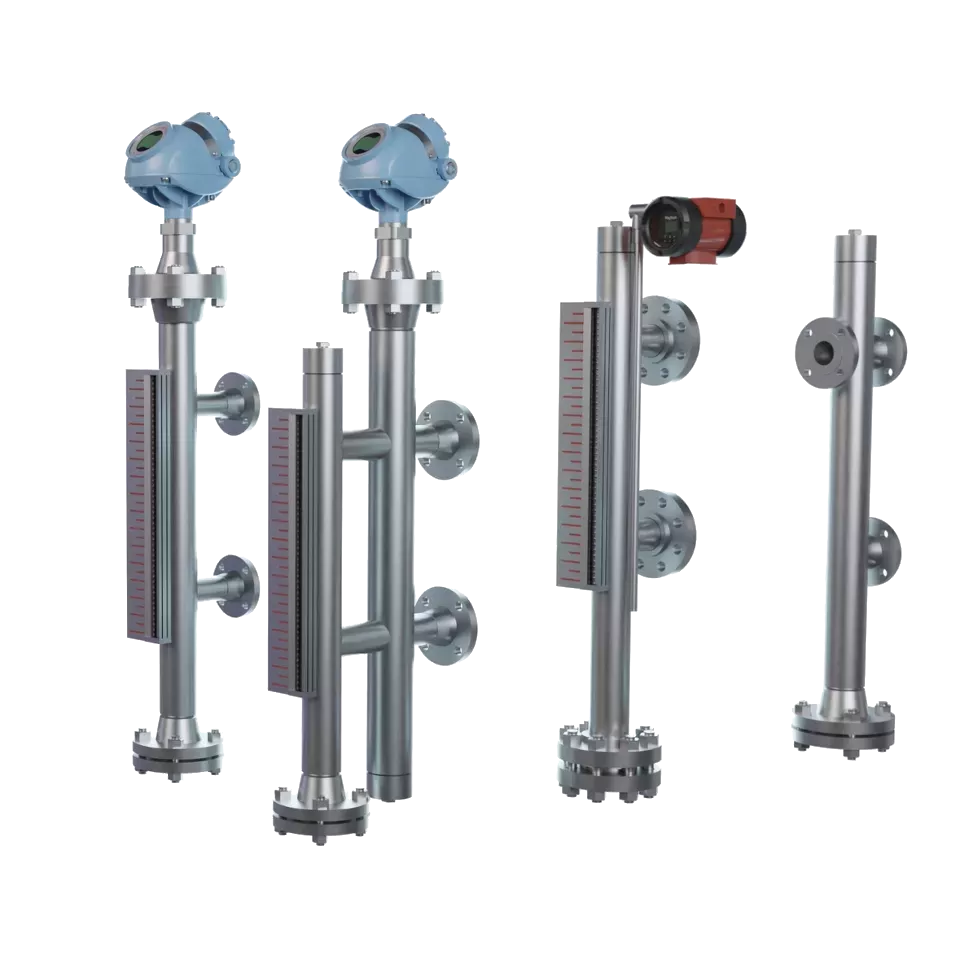

자기 레벨 계기

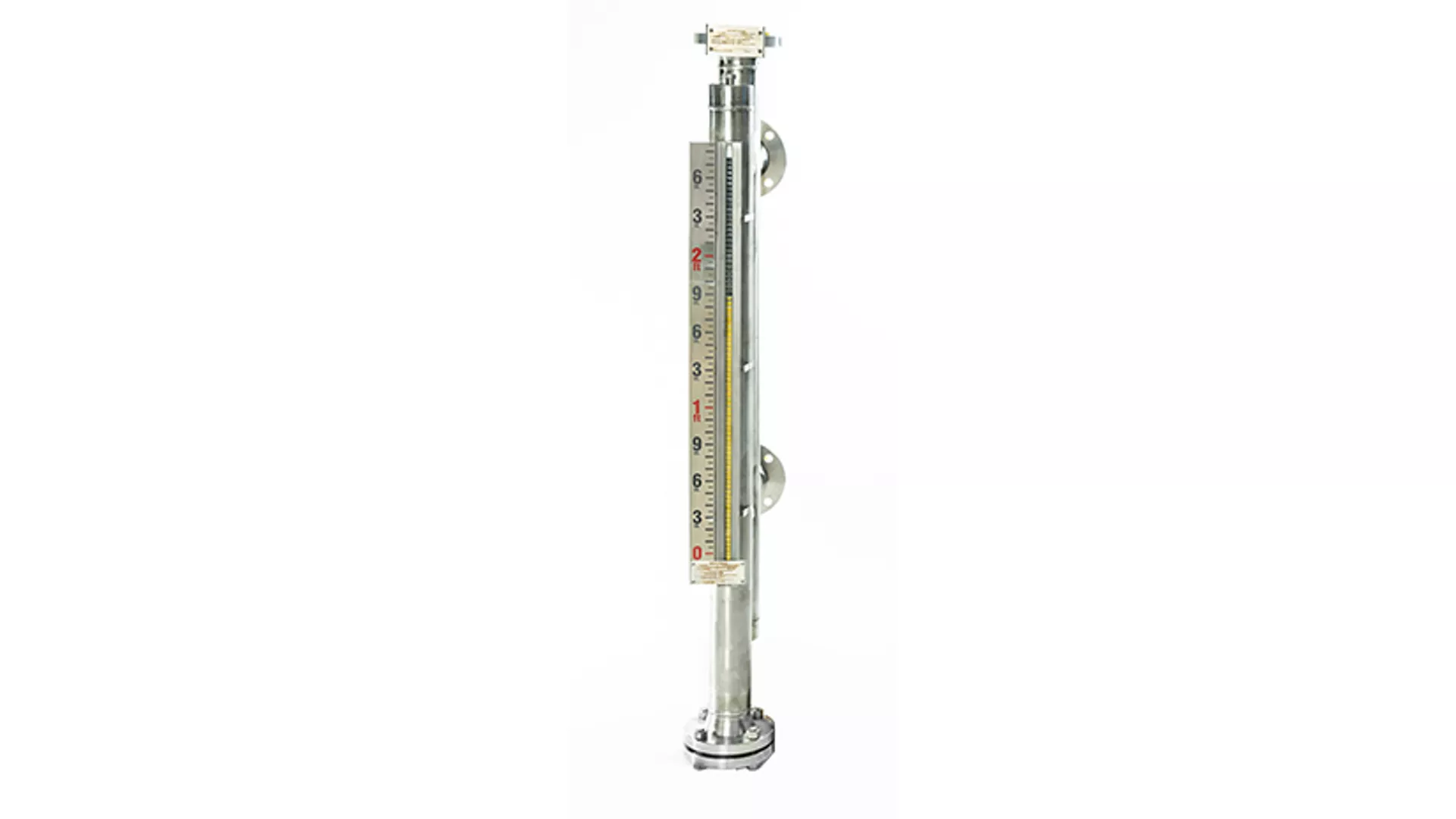

전자 레벨 인디케이터는 커플링의 원리를 사용합니다. 영구 자석이 포함된 플로트는 챔버 내부의 액체 레벨과 함께 위아래로 움직입니다. 챔버 외부의 시각적 표시기(회전하는 깃발 열)가 플로트의 자석에 반응하여 공정 유체와 직접 접촉하지 않고도 정확하게 레벨을 표시합니다.​

​

• 안전성 향상: 공정 유체에 유리가 직접 노출되지 않음.​

• 낮은 유지보수: 시각적 표시기에 가동부가 없으며, 플로트 기반 시스템은 내구성이 우수합니다.​

• 높은 가시성: 멀리서도 표시기를 읽을 수 있습니다.​

• 밀폐형 시스템: 위험한 환경 또는 가압 환경에 적합합니다.​

• 사용자 정의: 원거리 모니터링 또는 알람을 위한 트랜스미터 및 스위치를 장착할 수 있습니다.​​

예. 자기 레벨 계기는 고압 및 고온 응용 분야, 특히 스테인리스 강이나 Alloy와 같은 재료를 사용할 때 선호됩니다. 많은 기기는 구조 및 인증에 따라 최대 ANSI 2500 등급의 압력과 최대 400°C(752°F) 이상의 온도로 평가됩니다.​​

자기 레벨 계기는 다음을 포함한 광범위한 유체를 처리할 수 있습니다.​

• 깨끗한 액체​

• 부식성 화학물질(적절한 재료 선택 시)​

• 점성이 있거나 더러운 액체 ​

• 극저온 및 끓는 액체​

플로트 이동을 방해할 수 있는 고체나 매우 두꺼운 슬러리에는 적합하지 않습니다.​​

확실하게 그렇다고 말씀드릴 수 있습니다. 대부분의 최신 전자 레벨 인디케이터는 다음과 페어링할 수 있습니다:​

• 연속 레벨 출력용 리드 체인 또는 유도파(Guided Wave) 레이더 레벨 트랜스미터(4–20 mA, HART 등)​

• 고/저 레벨 알람용 마그네틱 스위치​

• 플랜트 SCADA/DCS 네트워크에 통합하기 위한 디지털 디스플레이 또는 제어 시스템​​

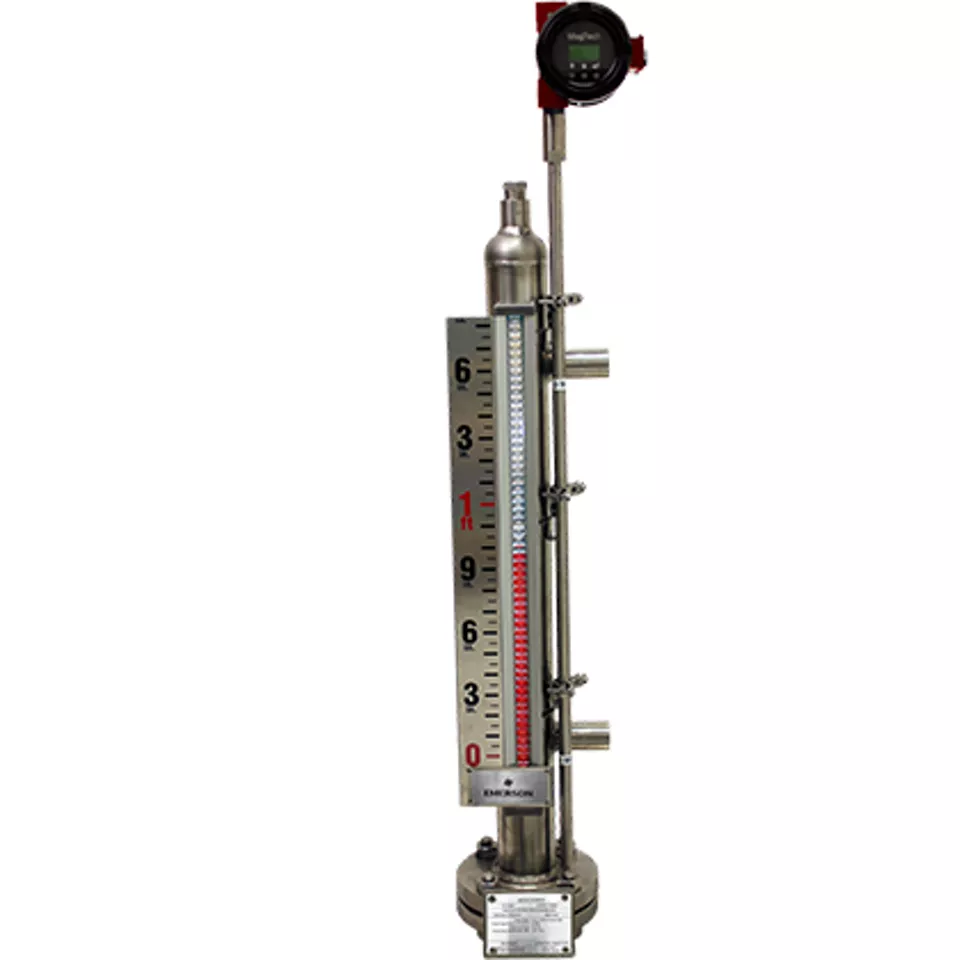

 Magtech MLT는 지속적이고 높은 정확도의 레벨 측정을 제공하는 자기변형식 레벨 트랜스미터 입니다. 외부에 장착하거나 탱크 또는 바이패스 챔버에 직접 삽입할 수 있습니다. 트랜스미터는 제어 시스템에 4-20 mA 또는 디지털 신호를 제공하며, 탱크 또는 바이패스 챔버에서 시각적 로컬 표시를 제공하는 전자 레벨 인디케이터와 함께 사용됩니다.

• 직접적인 유리 노출 없음 (사이트 글라스보다 안전) ​

• 낮은 유지보수 및 긴 서비스 수명 ​

• 레이더 또는 트랜스미터와 함께 사용할 경우 이중(redundant) 측정 ​

• 열악한 환경에서도 선명한 시각 표시 ​

• 고압 및 고온 응용 분야에 적합

예, MLI는 유도파(guided wave) 레이더, 비접촉식 레이더 또는 MLT와 같은 자기변형 트랜스미터 와 결합하여 이중 또는 향상된 레벨 측정을 수행할 수 있습니다.

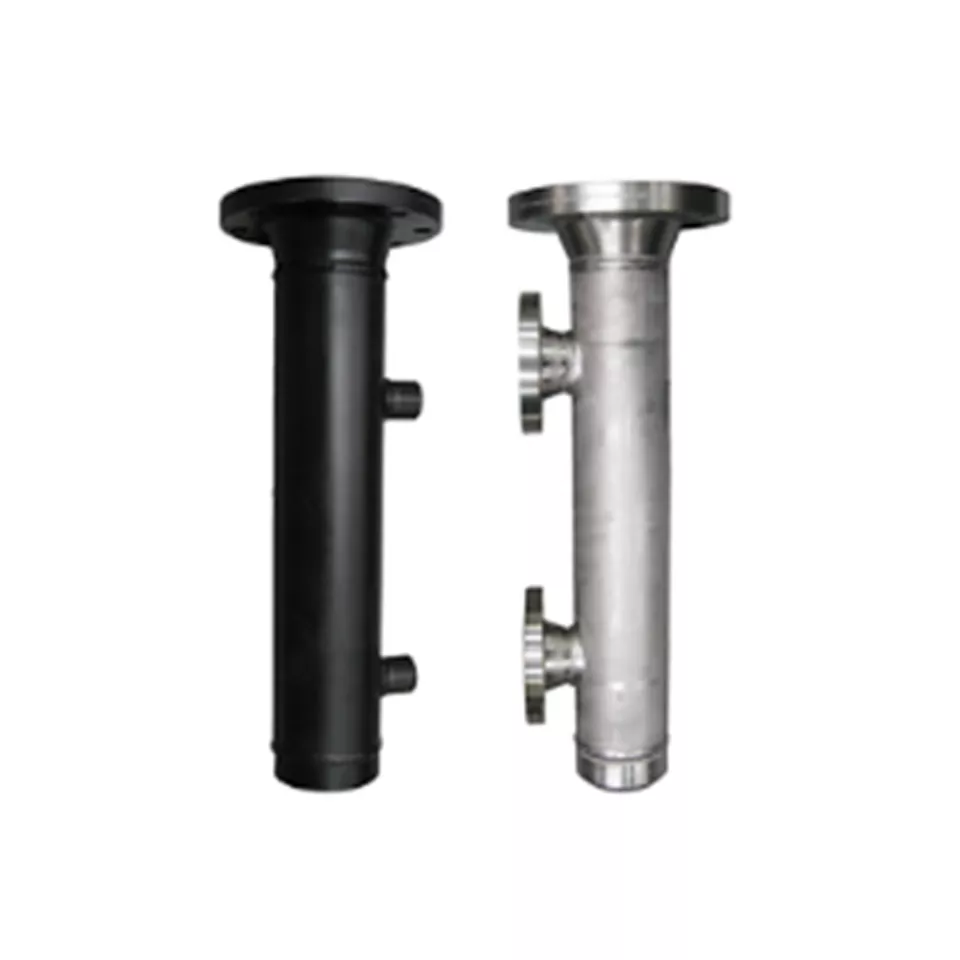

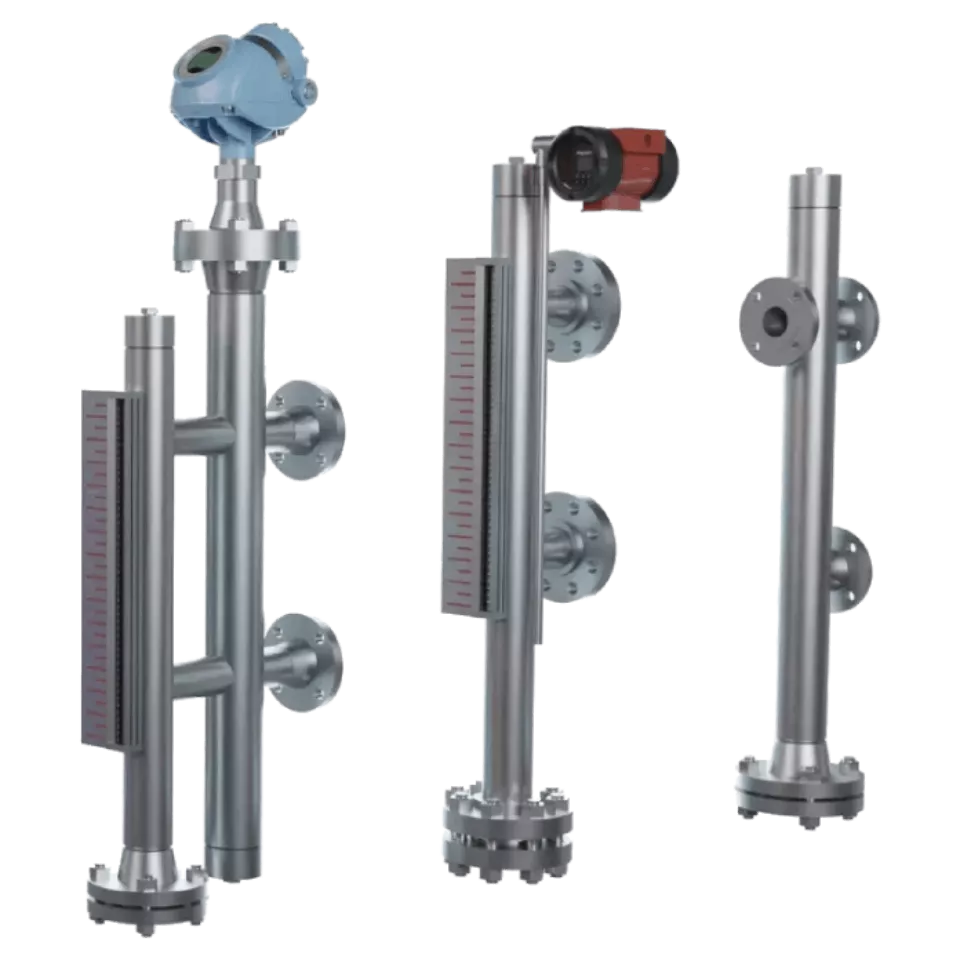

Rosemount 9935 바이패스 챔버는 전자 레벨 인디케이터 및 트랜스미터와 함께 사용할 플로트를 수용하도록 설계된 고무결성 챔버입니다. 가압 또는 위험한 응용 분야에서 안전하고 격리된 측정을 보장하고 레이더 또는 자기 변형 기술과의 통합을 지원합니다.

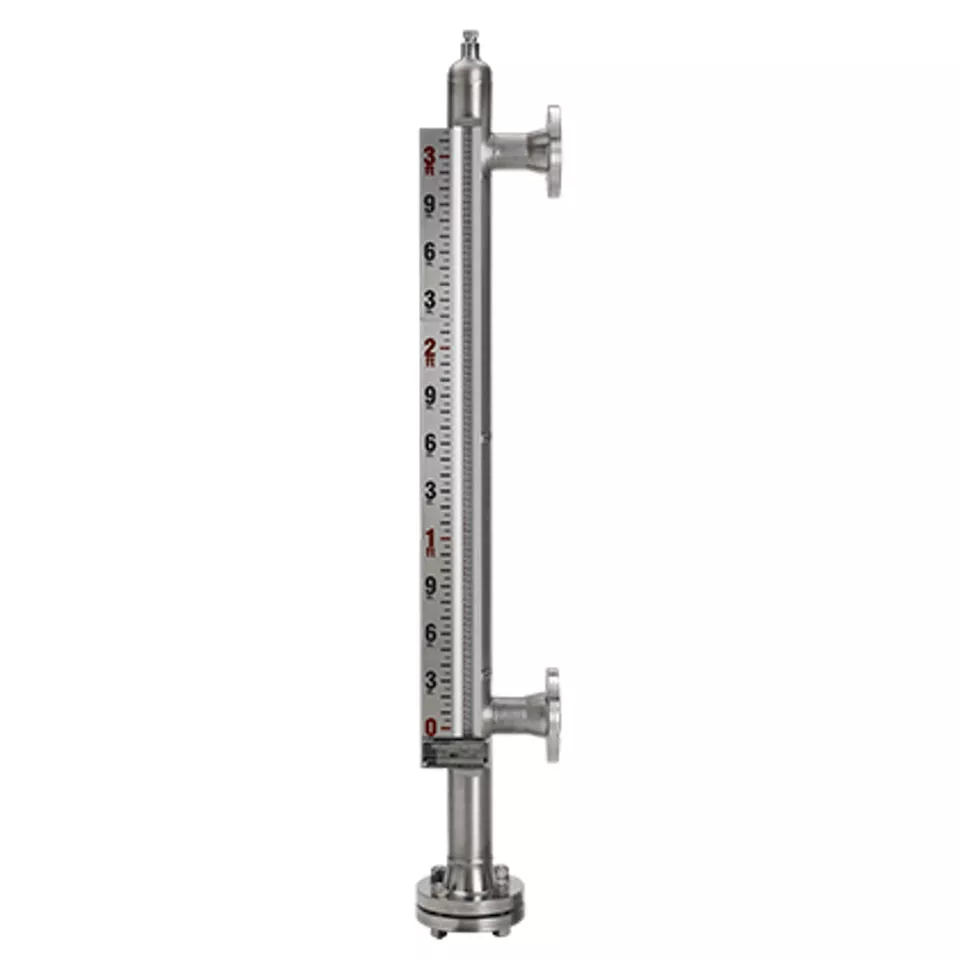

전자 레벨 인디케이터는 플로트와 자기 커플링을 사용하여 공정 유체와 직접 접촉하지 않고도 액체 레벨을 시각적으로 표현하는 장치입니다.

자기 레벨 계측의 이점:​

• 비침투적 작동​
• 향상된 안전성​
• 낮은 유지보수 요건​
• 가혹한 환경에서 반복성과 신뢰성이 우수한 성능 제공

필요한 경우 자기 레벨 계기를 사용하십시오:​

• 고압 또는 부식성 환경에서 안전한 레벨 표시​
• 사이트 글라스를 대체할 수 있는 유지보수가 용이한 제품.​
• 원거리 모니터링 옵션이 있는 로컬 시각적 표시

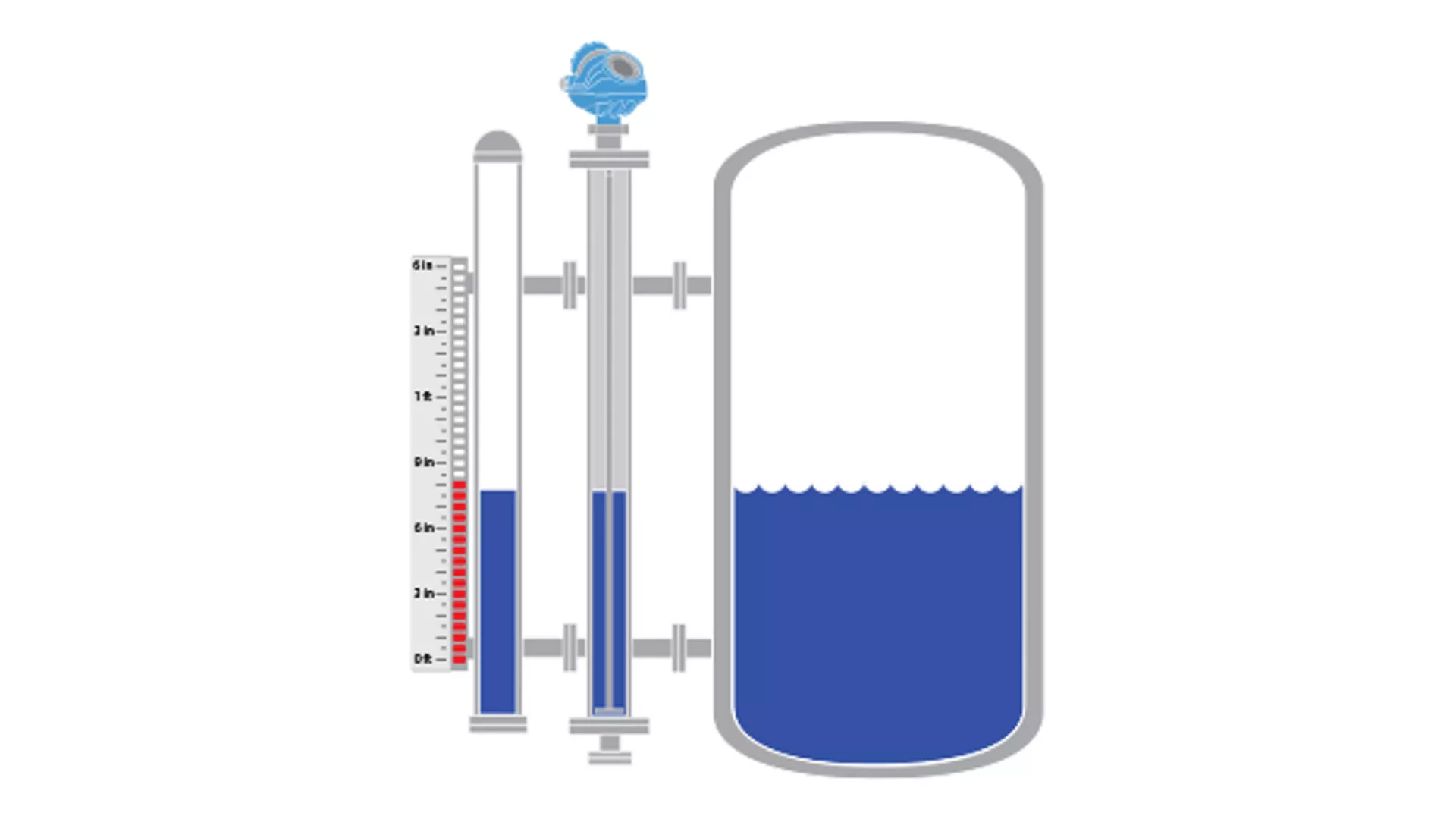

예, 자기 레벨 계기는 유도파(Guided Wave) 레이더 트랜스미터, 비접촉식 레이더 트랜스미터 및 스위치와 결합하여 지속적인 레벨 모니터링, 알람 및 제어 시스템에 통합할 수 있습니다.
